《数字电路分析与实践》复习题答案

数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。

(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。

(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。

（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。

（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。

(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。

(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。

（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。

（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。

（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。

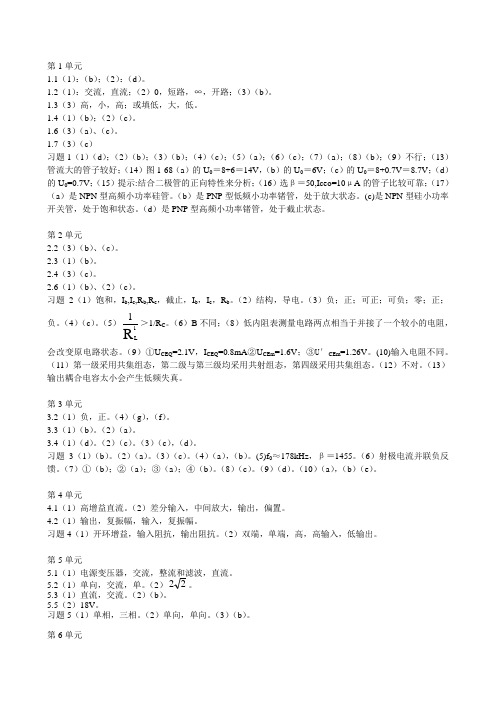

第1单元1.1（1）：（b ）；（2）：（d ）。

1.2（1）：交流，直流；（2）0，短路，∞，开路；（3）（b ）。

1.3（3）高，小，高；或填低，大，低。

1.4（1）（b ）；（2）（c ）。

1.6（3）（a ）、（c ）。

1.7（3）（c ）习题1（1）（d ）；（2）（b ）；（3）（b ）；（4）（c ）；（5）（a ）；（6）（c ）；（7）（a ）；（8）（b ）；（9）不行；（13）管流大的管子较好；（14）图1-68（a ）的U 0＝8+6＝14V ，（b ）的U 0＝6V ；（c ）的U 0＝8+0.7V ＝8.7V ；（d ）的U 0=0.7V ；（15）提示:结合二极管的正向特性来分析；（16）选β＝50,Iceo=10μA 的管子比较可靠；（17）（a ）是NPN 型高频小功率硅管。

（b ）是PNP 型低频小功率锗管，处于放大状态。

(c)是NPN 型硅小功率开关管，处于饱和状态。

（d ）是PNP 型高频小功率锗管，处于截止状态。

第2单元2.2（3）（b ）、（c ）。

2.3（1）（b ）。

2.4（3）（c ）。

2.6（1）（b ）、（2）（c ）。

习题2（1）饱和，I b ,I c ,R b ,R c ，截止，I b ，I c ，R b 。

（2）结构，导电。

（3）负；正；可正；可负；零；正；负。

（4）（c ）。

（5）R 1L 1＞1/R C 。

（6）B 不同；（8）低内阻表测量电路两点相当于并接了一个较小的电阻，会改变原电路状态。

（9）①U CEQ =2.1V ，I CEQ =0.8mA ②U CE m =1.6V ；③U ′CE m =1.26V 。

(10)输入电阻不同。

（11）第一级采用共集组态，第二级与第三级均采用共射组态，第四级采用共集组态。

（12）不对。

（13）输出耦合电容太小会产生低频失真。

第3单元3.2（1）负，正。

（4）（g ），（f ）。

3.3（1）（b ）。

数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A BCD +A+B+C+ __________ 。

6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。

7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。

8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。

1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。

11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。

1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

、选择题1 一位十六进制数可以用 C 位一进制数来表示。

A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。

A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。

·数字电路与系统-习题答案1第1 章数字逻辑基础1.1 什么是数字电路？与模拟电路相比，数字电路具有哪些特点？答：处理数字信号并能完成数字运算的电路系统称为数字电路。

特点：采用二进制，结构简单易于集成；可用于数值计算和逻辑运算；抗干扰，精度高；便于长期存储和远程传输，保密性好，通用性强。

1.3 把下列二进制数转换成十进制数。

（1）(11000101)2 = (197)10（2）(0.01001)2 = (0.28125)10（3）(1010.001)2 = (10.125)101.4 把下列十进制数转换成二进制数。

（1）(12.0625)10 = (1100.0001)2（2）(127.25)10 = (1111111.01)2（3）(101)10 = (1100101)21.5 把二进制数(110101111.110)2分别转换成十进制数、八进制数和十六进制数。

答：(110101111.110)2 =(431.75)10 =(657.6)8 =(1AF.C)161.6 把八进制数(623.77)8分别转换成十进制数、十六进制数和二进制数。

答：(623.77)8 =(403.98)10 =(193.FC)16 =(110010011.111111)21.7 把十六进制数(2AC5.D)16分别转换成十进制数、八进制数和二进制数。

答：(2AC5.D)16 =(10949.81)10 =(25305.64)8 =(10101011000101.1101)21.8 把十进制数(432.13)10转换成五进制数。

答：(432.13)10 =(3212.0316)51.9 用8421BCD 码表示下列十进制数。

（1）(42.78)10 =(0100 0010.0111 1000)8421BCD（2）(103.65)10 =(0001 0000 0011.0110 0101)8421BCD（3）(9.04)10 =(1001.0000 0100)8421BCD数字电路与系统-习题答案21.10 把下列8421BCD 码表示成十进制数。

数字电路分析与实践智慧树知到课后章节答案2023年下四川职业技术学院四川职业技术学院绪论单元测试1.采样定理的规定，是为了能不失真地恢复原模拟信号，而又不使电路过于复杂。

（）A:错 B:对答案:对2.63．双积分型A/D转换器的转换精度高、抗干扰能力强，因此常用于数字式仪表中。

（）A:对 B:错答案:对3.一个N位逐次逼近型A/D转换器完成一次转换要进行N次比较，需要N+2个时钟脉冲。

（）A:对 B:错答案:错4.稳压二极管和普通二极管一样具有单向导电性。

（）A:对 B:错答案:对5.若测得三极管的穿透电流I CEO很大，说明三极管的性能良好。

（）A:对 B:错答案:对任务一测试1.A/D转换过程中，必然会出现量化误差。

（）A:对 B:错答案:对2.A/D转换器的二进制数的位数越多，量化单位△越小。

（）A:对 B:错答案:对3.D/A转换器的位数越多，转换精度越高。

（）A:错 B:对答案:对4.D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。

（）A:错 B:对答案:对5.D/A转换器的最大输出电压的绝对值可达到基准电压VREF。

（）答案:对任务二测试1.液晶显示器的特点是液晶本身不会发光，它需要借助自然光或外来光才能显示。

（）A:错 B:对答案:对2.万用表不用时，最好将转换开关旋到直流电压最高档。

（）A:错 B:对答案:错3.电阻器的温度系数越小，则它的稳定性越好。

（）A:错 B:对答案:对4.在电路的布局设计时，应将集成电路布置在在热源附近。

（）A:错 B:对答案:错5.元器件引线成型后，元器件表面封装不应有损坏现象。

（）答案:对任务三测试1.权电阻网络D/A转换器的电路简单且便于集成工艺制造，因此被广泛使用。

（）A:错 B:对答案:错2.利用反馈归零法获得N进制计数器时，若为异步置零方式，则状态SN只是短暂的过渡状态，不能稳定而是立刻变为0状态。

（）A:对 B:错答案:对3.同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器。

解：由图中可以看到，输出 3.5V 对应的输入为 2.4V,输出 1.5V 对应 的输入为 2.5V； 所以，高态噪声容限为：3.5-2.5=1 V ;低态噪声 容限为：2.4-1.5=0.9 V。
3.26 利用表 3-3 计算 74HC00 的 p 通道和 n 通道的导通电阻。 解：采用极端值计算（对商用芯片，最低电源电压设为 4.75V） 表中所列输出电压与电流关系如图所示：
2.11 写出下面每个十进制数的 8 位符号－数值，二进制补码，二进
制反码表示。
(a) +25 原码: 0001 1001 反码: 0001 1001 补码: 0001 1001
(b) +120
0111 1000
0111 1000
0111 1000
(c) +82
0101 0010
0101 0010
0101 0010
按照一阶电路三要素法的分析方法，对于电容上的电压分析如下：
初态：VL=0.2V
终态：VH=4.45V
换路后的等效电阻：R=164Ω
电路时间常数： τ = RC= VL + VH − VL (1 − e−t /τ )
由上式可以得出从 1.5V 到 3.5V 的上升时间为：
13 画出 NOR3 对应的电路图。 解：3 输入端或非门结构应为：上部 3 个 P 管串联，下部 3 个 N 管并 联，结构如图所示。
3.15 画出 OR2 所对应的电路图。 解：在 NOR2 电路的输出端后面级联一个 INV。
3.59 画出图 X3.59 逻辑图所对应的电路图。 解：
3.21 若输出低电平阈值和高电平阈值分别设置为 1.5V 和 3.5V，对 图 X3.21 所示的反相器特性，确定高态与低态的 DC 噪声容限。

《数字电路》练习题及参考答案一、逻辑函数化简1.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=ABC+ABD+CD'+AB C+A'CD'+ACDY=A+D2.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=AB,+B,C+ΛD二、简答题1.时序逻辑电路在逻辑功能和电路结构上各有什么特点？答：逻辑功能上：任意时刻的输出不仅取决于这一时刻的输入，还与电路的历史状态有关。

电路结构上：①包含存储电路和组合电路；②存储器状态和输入变量共同决定输出。

3.简述触发器电路必须具备的两个基本特点。

答：1.有两个可以自行保持的状态；2.可以根据不同的输入置成。

或1状态三、设计题1.用4选1数字选择器(74HC153/2)产生逻辑函数：Z=AβC+A t C+BC(数据选择器输出方程为Y=D0(AAi)+D i(A i A0)+D2(A i A n)+D y(A i A ii))已知输出方程为：Y=(AA)Qo+(AA)S+(AA)Qf(AA)A将给定逻辑函数化为与输出方程对应的形式为：Y=Aβ,C+A BI+ABC+ABC另数据选择器输入接成：Al=A;Ao=8;D 0=D 2=C ,;D 1=1;D 3=C2 .用3线一8线译码器74HC138和门电路产生如下多输出逻辑函数。

Y 1=ACY 2=A ,B ,C+AffC ,+BCY i =B'C+ABCY i =AC=ΛffC+ΛBC=nι5+m 7=(m 5,m 7y=(Y 5,Y 7y<Y 2≈A ,B ,C+AffC ,+BC=A'B ,C+A;BC+AB ,C+ABC≈m i +m 3+fn i +m 7≈(m,,m 3,m 4'm ιy=(Y l 'Y i ,Y 4,Y 7y X=B'C+46C=A'B'C+A&C+ABC=，/+，%+%=(/'%6')'=(可匕工)画出电路为：则：Y=Z接电路为:3¾%J %41IΛβ与。

《数字电路分析与实践》复习题 1. 公式法卡若图法化解(10+12) 2. 组合电路的分析与设计(12分)3. 74LS138，74LS151实现任意组合电路。

(12+12)4. 时序电路的分析(15分)5. 161,290构成任意进制的计数器(12分)6. 555电路(15分)一、用代数法化简(2题) 1、C AB C B A C A C A F +++=)(BA C CB AC C AB C B A C C AB C B A C A C A +=+=+++=+++=2、C B A C A C B A C B F +++=BA CB AC C B B A C A A C B B A C A C A C B B C A A B C C B C A B A B C +=++=+++=+++=+++=+++=)()()()()(3、()()=+++F AB A CD AD BC A B()()()0F AB A B ACD AD BC AB ACD AD BC =++⋅=+⋅=4、C A C BC B A F ++••=CC B A B A C C B A C B A C A B C B A =•=•+•=••+••=++••=1)()(5、))((CD B B A F ++=DA C AB DC A B CD B CD A B AB +==++=+++=)(二、用卡诺图法化简(2题)1、Y(A,B,C)= )C B A C A C B A C B ++••+B AC Y +=∴ 2、Y(A,B,C)= Σm （0,2,4,6,7）=Y+∴CAB3、Y(A,B,C)= Σm（0,4,6,8，10，12，14）+Y+∴C=DDADB4、Y(A,B,C,D)= Σm（1,3,4,5,6,7,9,11,12,13,14,15）∴=+Y B D5、Y(A,B,C，D)= Σm（3，5，7，8，9，11，13，14，15）+Y+=∴+CDABCBDCBA三、分析图示电路的功能（10分）。

数字设计原理与实践 (第四版 )_课后习题答案数字设计原理与实践 (第四版) 是一本广泛使用于电子工程、计算机科学等领域的教材，它介绍了数字电路的基础知识和设计方法。

课后习题是巩固学习内容、提高理解能力的重要部分。

下面是一些课后习题的答案，供参考。

第一章绪论1. 什么是数字电路？数字电路是一种使用二进制数表示信息并通过逻辑门实现逻辑功能的电路。

2. 简述数字系统的设计过程。

数字系统的设计过程包括需求分析、系统规格说明、逻辑设计、电路设计、测试和验证等步骤。

3. 简述数字电路的分类。

数字电路可以分为组合逻辑电路和时序逻辑电路两类。

组合逻辑电路的输出只取决于当前输入，时序逻辑电路的输出还受到过去输入的影响。

4. 什么是门电路？门电路是由逻辑门组成的电路，逻辑门是实现逻辑运算的基本模块。

第二章组合逻辑电路设计基础1. 简述一下布尔代数的基本概念。

布尔代数是一种用于描述逻辑运算的数学系统。

它包括逻辑变量、逻辑表达式、逻辑运算等概念。

2. 简述编码器和译码器的功能和应用。

编码器用于将多个输入信号转换为较少的输出信号，译码器则将少量输入信号转换为多个输出信号。

它们常用于数据压缩、信号传输和地址译码等应用中。

3. 简述多路选择器的功能和应用。

多路选择器根据选择信号选择其中一个输入信号并输出，它可以实现多个输入信号的复用和选择。

它常用于数据选择、信号传输和地址译码等应用中。

第三章组合逻辑电路设计1. 简述组合逻辑电路的设计方法。

组合逻辑电路的设计方法包括确定逻辑功能、编写逻辑表达式、绘制逻辑图和验证电路正确性等步骤。

2. 请设计一个3位二进制加法器。

一个3位二进制加法器可以通过将两个2位二进制加法器和一个与门连接而成。

3. 简述半加器和全加器的功能和应用。

半加器用于实现两个二进制位的相加，它的输出包括和位和进位位。

全加器则用于实现三个二进制位的相加，它的输出包括和位和进位位。

它们常用于二进制加法器的设计。

第四章时序逻辑电路设计基础1. 简述触发器的功能和应用。

Made by 遇见第一套一．选择题（18分）1．以下式子中不正确的是（）a．1?A＝Ab．A＋A=Ac．d．1＋A＝12．已知下列结果中正确的是（）a．Y＝Ab．Y＝Bc．Y＝A＋Bd．3．TTL反相器输入为低电平时其静态输入电流为（）a．－3mAb．＋5mAc．－1mAd．－7mA4．下列说法不正确的是（）a．集电极开路的门称为OC门b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c．OC门输出端直接连接可以实现正逻辑的线或运算d利用三态门电路可实现双向传输5．以下错误的是（）a．数字比较器可以比较数字大小b．实现两个一位二进制数相加的电路叫全加器c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d．编码器可分为普通全加器和优先编码器6．下列描述不正确的是（）a．触发器具有两种状态，当Q=1时触发器处于1态b．时序电路必然存在状态循环c．异步时序电路的响应速度要比同步时序电路的响应速度慢d．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态为（）a．“110” b．“100” c．“010” d．“000”8、下列描述不正确的是（）a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

b．寄存器只能存储小量数据，存储器可存储大量数据。

c．主从JK触发器主触发器具有一次翻转性d．上面描述至少有一个不正确9．下列描述不正确的是（）a．EEPROM具有数据长期保存的功能且比EPROM使用方便b．集成二—十进制计数器和集成二进制计数器均可方便扩展。

c．将移位寄存器首尾相连可构成环形计数器d．上面描述至少有一个不正确二．判断题（10分）1．TTL门电路在高电平输入时，其输入电流很小，74LS系列每个输入端的输入电流在40uA以下（）2．三态门输出为高阻时，其输出线上电压为高电平（）3．超前进位加法器比串行进位加法器速度慢（）4．译码器哪个输出信号有效取决于译码器的地址输入信号（）5．五进制计数器的有效状态为五个（）6．施密特触发器的特点是电路具有两个稳态且每个稳态需要相应的输入条件维持。

数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。

2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。

3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。

4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。

5. 一个3线到8线解码器可以产生__8__个输出。

《数字电子技术实践》练习题参考答案说明：本参考答案并不是唯一答案或不一定是最好答案，仅供参考。

单元 1 数字电路基础知识 边学边练1.11、 （1）12位，每位数需要一个4位BCD 码。

（2）0001 0100 01112、（1）最大为FFFH ；最小为000H 。

（2）为4096。

3、(1) 5(2) 000C7H (3) 000F9H 边学边练1.2指示灯用L 表示，亮为1，不亮为0；驾驶员到位与否用D 表示，到位为1，不到位为0；安全带扣环用B 表示，扣上为1，未扣为0；点火开关用S 表示，闭合为1，断开为0。

逻辑表达式：S B D L真值表综合练习1、 C B A D B A C B A F ⋅⋅+⋅⋅+⋅⋅=2、DC BD A H D C B A D C B A D C B A D C B A G DC B AD C A B A F DC B A E ⋅⋅+⋅=⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=⋅⋅⋅+⋅⋅+⋅=⋅⋅⋅=3、设逻辑变量A 、B 、C 、D 分别表示占有40%、30%、20%、10%股份的四个股东，各变量取值为1表示该股东投赞成票；F 表示表决结果，F =1表示表决通过。

F =AB +AC +BCD4、设A 、B 开关接至上方为1，接至下方为0；F 灯亮为1，灯灭为0。

F =A ⊙B5、设10kW 、15kW 、25kW 三台用电设备分别为A 、B 、C ，设15kW 和25kW 两台发电机组分别为Y 和Z ，且均用“0”表示不工作，用“1”表示工作。

CAB Z B A B A Y ⋅=⋅=6、 真值表逻辑函数式为：F =A +BD +BC7、输入为余3码，用A 、B 、C 、D 表示，输出为8421BCD 码，用Y 0、Y 1、Y 2、Y 3表示。

DC A B A Y C BD C B D B Y DC Y DY ⋅⋅+⋅=⋅+⋅⋅+⋅=⊕==32108、设红、绿、黄灯分别用A 、B 、C 表示，灯亮时为1，灯灭时为0；输出用F 表示，灯正常工作时为0，灯出现故障时为1。

电子线路分析与实践2期末复习辅导2010年10月练习题一、填空题1.(11011)2 =（________）102.8421BCD 码的1000相当于十进制的数值 。

3．格雷码特点是任意两个相邻的代码中有_______位二进制数位不同。

4．逻辑函数的反演规则指出，对于任意一个函数F ，如果将式中所有的_________互换，_________互换，_________互换，就得到F 的反函数F 。

5．二极管的单向导电性是外加正向电压时 ，外加反向电压时 。

6．晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。

7．TTL 三态门的输出有三种状态：高电平、低电平和 状态。

8. 集 电极开路门的英文缩写为 OC 门，工作时必须外加 和 。

9．一个2线－4线译码器，其输入端的数目与输出端数目相比较，后者较 。

10． 输出n 位代码的二进制编码器，一般有 __________个输入信号端。

11．全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。

12．时序逻辑电路的输出不仅与 当前输入状态 有关，而且与 输出的原始状态 有关。

13．与非门构成的基本RS 锁存器的特征方程是 S+ nQ R ，约束条件是 。

14．时序逻辑电路中，按照触发器的状态是否同时发生变化可分为 和 。

15．JK 触发器当J =K =________时，触发器Q n+1= Q n 。

16．用555定时器构成的多谐振荡器，若充放电回路中有电阻、电容，则该多谐振荡器形成的脉冲周期T ___0．7(R1+2R2)C ____。

17．A/D 转换需要经过 采样 、 保持 、 量化 和 编码 四个步骤。

18．根据D/A 转换器分辨率计算方法，4位D/A 转换器的分辨率为 6.7% 。

19．DAC 的转换精度包括 分辨率 和 转换误差 。

20．为使采样输出信号不失真地代表输入模拟信号，采样频率f s 和输入模拟信号的最高频率f i max 的关系是 。

第五章习题5-1 图题5-1所示为由或非门组成的基本R-S 锁存器。

试分析该电路，即写出它的状态转换表、状态转换方程、状态图、驱动转换表和驱动方程，并画出它的逻辑符号，说明S 、R 是高有效还是低有效。

解：状态转换表：状态转换驱动表5-2 试写出主从式R-S 触发器的状态转换表、状态转换方程、状态图、驱动转换表和驱动方程，注意约束条件。

解：与R-S 锁存器类似，但翻转时刻不同。

5-3 试画出图5.3.1所示D 型锁存器的时序图。

解：G=0时保持，G=1时Q=D 。

图题5-1 或非门组成的基本R-S 锁存器S R状态转换方程：Q n+1Q n+1=S+RQ n状态转换图： S =Q n+1R=Q n+1 状态转换驱动方程： 逻辑符号： 输入高有效 G D Q图题5-3 D 型锁存器的时序图5-4试用各种描述方法描述D锁存器：状态转换表、状态转换方程、时序图、状态转换驱动表、驱动方程和状态转换图。

5-5锁存器与触发器有何异同？5-6试描述主从式RS触发器，即画出其功能转换表，写出状态方程，画出状态表，画出逻辑符号。

5-7试描述JK、D、T和T'触发器的功能，即画出它们的逻辑符号、状态转换表、状态转换图，时序图，状态转换驱动表，写出它们的状态方程。

5-8试分析图5.7.1(a) 所示电路中虚线内电路Q’与输入之间的关系。

5-9试分析图5.7.1(b)所示电路的功能，并画出其功能表。

5-10试用状态方程法完成下列触发器功能转换：JK→D, D→T, T→D, JK→T, JK→T’, D→T’。

解：JK→D：Q n+1=JQ+KQ，D：Q n+1=D=DQ+DQ。

令两个状态方程相等：D=DQ+DQ =JQ+KQ。

对比Q、Q的系数有：J=D，K=D逻辑图略。

5-11试用驱动表法完成下列触发器功能转换：JK→D, D→T, T→D, JK→T, JK→T’, D→T’。

解：略。

5-12用一个T触发器和一个2-1多路选择器构成一个JK触发器。

（a）Y1=ABC + ABC + ABD + AB （b) Y2=ABC + ABD + ABE + ABD + ABD + ABE
第27页，共29页。
4.24 判断用下列函数构成的电路是否存在冒险？冒险的类型？
(1)F=AB+ABC
AC
F
00
0
01
0
10
B
1 1 B+B
0型冒险
(4)F=AB+AB
11 0 0 1 1
10 1 0 0 1
D1 D3 D7 D5
10
D
第25页，共29页。
（3）三变量多数表决电路。
AB
D0 D2 D6 D4
C 00 01 11
0 100 0 1 0
1 0 1 01 1
D1 D3 D7 D5
10
第26页，共29页。
4.23 用数据选择器组成的电路如图所示，求输出Y 的表达式。
又Si m1 m2 m4 m7 Ai BiCi1 Ai BiCi1 Ai BiCi1 Ai BiCi1
比较得： D0=D3= Ci-1 D1=D2= Ci-1
且 Ci m3 m5 Ai Bi Ai BiCi1 Ai BiCi1 Ai Bi
Y m0 D0 m1D1 m2 D2 m3D3
D0 B 0 0 1 1 0 1 1111
D1 1
D2 B D3 1
A C
B1
第22页，共29页。
(4)二变量异或表达式。
A
B
0
00
1 AB
1
11 0
D0=0
AB
D3=0

数字电路习题答案(第一、二次实验)实验一：1. 在示波器处于“内触发”、“常态”扫描方式时，若改变电压灵敏度（V/div）,特别是降低它，则可能会使信号波形消失。

问若是“外触发”，是否也会影响信号波形的显示呢？解：这道题主要从以下几种情况来分析：A．示波器是“内触发”，而误打到“外触发”的情况下，如果是“自动”扫描方式，示波器有波形显示，但是不会稳定；如果是“常态”扫描方式，示波器没有波形显示；B．示波器确实是“外触发”，则要求外触发信号与被测信号的频率和相位都相关，这时波形才有可能稳定。

C．示波器在“外触发”工作时，若改变电压灵敏度，会影响波形的显示。

当扫描方式为“常态”时，如果降低它，可能会使波形消失，原因是降低了电压灵敏度的同时也降低了触发信号的电平，当触发电平降低到一定的程度，就不足以使触发器工作，触发器不工作，扫描发生器也就不能工作产生扫描电压，波形就消失了。

2. 实验内容3中，如何用示波器观察CH1+CH2的波形？解：要观察CH1+CH2的波形，只要使示波器的显示方式处于“叠加”，同时保证CH1和CH2的电压灵敏度保持一致就可以了。

3. 简述用示波器测量TTL高、低电平的步骤。

解：将函数发生器输出TTL波形（f=1kHz）接到示波器一个通道上；示波器扫描方式打“AUTO”；电压灵敏度选择旋钮和时基因数选择旋钮处于适当的位置（比如1V/div和0.2ms/div）；微调旋钮都处于“校准”位置；把输入耦合方式打到“GND”，确定零电平线的位置，再打到“DC”，读出高低电平值。

4. 对于方波和三角波，交流毫伏表的指示值是否它们的有效值？如何根据交流毫伏表的指示值求得方波或三角波的有效值？解：对于方波和三角波，交流毫伏表的指示值不是他们的有效值。

先由指示值除以1.11得到它们的平均值，然后根据平均值和有效值的关系求到有效值。

U方=U平，U三=1.15U平。

实验二1. 由实验结果总结以上各门电路的逻辑关系，画出真值表、逻辑图，写出表达式。

数字电路试卷答案大全试卷A一、选择题（从每小题的四个备选答案中，选出一个正确答案，并将其号码填在括号内，每小题2分，共20分）1.将十进制数（18）10转换成八进制数是 [ ]① 20 ② 22 ③ 21 ④ 23 2. 三变量函数()BC A C B A F+=,,的最小项表示中不含下列哪项 [ ]① m2 ② m5 ③ m3 ④ m7 3.一片64k ×8存储容量的只读存储器（ROM ），有 [ ]①64条地址线和8条数据线 ②64条地址线和16条数据线 ③16条地址线和8条数据线 ④16条地址线和16条数据线4.下列关于TTL 与非门的输出电阻描述中，正确的是 [ ] ①门开态时输出电阻比关态时大 ②两种状态都是无穷大输出电阻 ③门关态时输出电阻比开态时大 ④两种状态都没有输出电阻5.以下各种ADC 中，转换速度最慢的是 [ ]① 并联比较型 ② 逐次逼进型 ③ 双积分型 ④ 以上各型速度相同6. 关于PAL 器件与或阵列说法正确的是 [ ]① 只有与阵列可编程 ② 都是可编程的③ 只有或阵列可编程 ④ 都是不可编程的7. 当三态门输出高阻状态时，输出电阻为 [ ]① 无穷大 ② 约100欧姆 ③ 无穷小 ④ 约10欧姆8.通常DAC 中的输出端运算放大器作用是 [ ]① 倒相 ② 放大③ 积分 ④ 求和 9. 16个触发器构成计数器，该计数器可能的最大计数模值是 [ ]① 16 ② 32 ③ 162 ④ 216 10.一个64选1的数据选择器有（ ）个选择控制信号输入端。

[ ]① 6 ② 16 ③ 32 ④ 64 二、填空题（把正确的内容填在题后的括号内。

每空1分，共15分。

）1．已知一个四变量的逻辑函数的标准最小项表示为()()13,11,9,8,6,4,3,2,0,,,m d c b a F ∑=，那么用最小项标准表示=*F ，以及=F ，使用最大项标准表示F。

F，以及==2．具有典型实用意义的可编程逻辑器件包括，，，。
