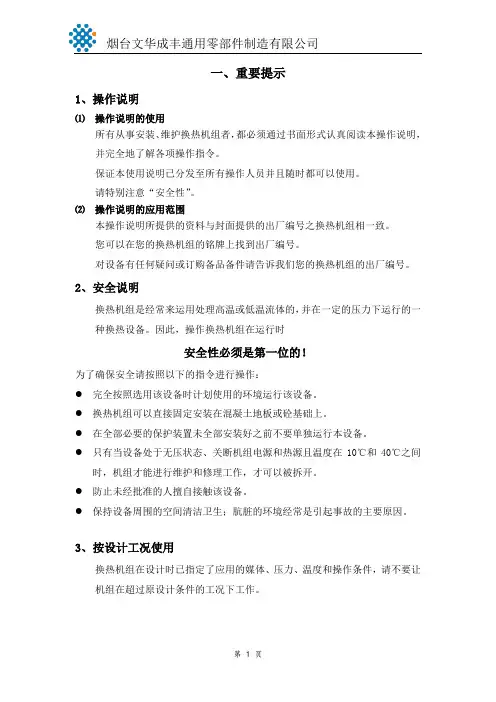

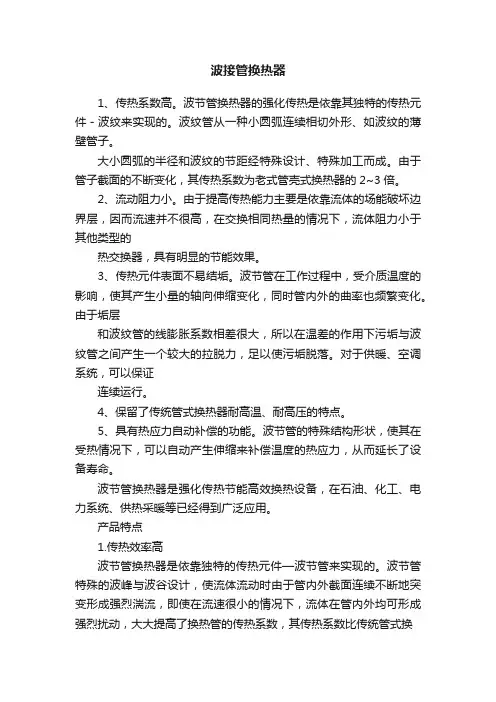

整体式波节管换热机组安装使用说明书一、重要提示1、操作说明所有从事安装、维护换热机组者，都必须通过书面形式认真阅读本操作说明，并完全地了解各项操作指令。
保证本使用说明已分发至所有操作人员并且随时都可以使用。
请特别注意“安全性”。
2、安全说明换热机组是经常来运用处理高温或低温流体的，并在一定的压力下运行的一种换热设备。
因此，操作换热机组在运行时安全性必须是第一位的！为了确保安全请按照以下的指令进行操作：●完全按照选用该设备时计划使用的环境运行该设备。
●换热机组可以直接固定安装在混凝土地板或砼基础上。
●在全部必要的保护装置未全部安装好之前不要单独运行本设备。
●只有当设备处于无压状态、关断机组电源和热源且温度在10℃和40℃之间时，机组才能进行维护和修理工作，才可以被拆开。
●防止未经批准的人擅自接触该设备。
●保持设备周围的空间清洁卫生；肮脏的环境经常是引起事故的主要原因。
3、按设计工况使用换热机组在设计时已指定了应用的媒体、压力、温度和操作条件，请不要让机组在超过原设计条件的工况下工作。
二、技术参数三、机组流程图和装配图见附图四、机组安装说明1、机组可直接放置在机房内混凝土基础上（适合电机功率较小的机组），也可用膨胀螺栓或预埋螺栓固定。
当机组安装在楼板上时，请校核楼板承载能力。
2、机组安装前，需要预做基础的，可先做一素混凝土基础，高约100～150mm，长、宽比机组底座尺寸大100-200mm即可，基础表面要水平。
并考虑四周各有1000～2000mm左右的操作维修间距。
3、安装前，应检查一次侧、二次侧、供水管道和电源是否符合设计要求。
并把与机组相连的管道吹扫、冲洗、试压，验收合格后，方可与机组连接。
4、若机组本身未配置温控阀，而又无人值守的，建议安装时在一次侧进口或出口管上安装电动或自力式温控调节阀，温度传感器设在二次侧出口管上。
注意：温控阀只能作为调节用，不能用作关闭阀使用。
5、组装卸车或转运时，请不要倒置或倾斜；在现场施工时，严禁把机组作为焊机接地线。
6、若外管和机组接口方位有差异，可以适当调整机组管道出口方向，使其和外管顺利连接。
7、根据安装要求，先把机组就位，调整到合适位置，再安装有关管道安装施工规范进行连接。
8、整个管路系统安装完成后，应吹扫、冲洗、试压、保温，验收合格后方可试车。
9、严格按照设计要求，连接管道法兰，特别注意不要接错进出口。
配对法兰皆为国标。
蒸汽侧垫片为金属缠绕垫片，循环水侧为橡胶垫。
当两台或两台以上机组并联时，每台机组的出水管应安装止回阀。
10、机组连接的管路系统最高点应安装自动排气阀，最低点应安装泄水阀。
11、电控柜应注意防潮，并符合安全间距和防爆要求。
连接电源时应注意电机转向和标示是否一致。
12、部管道连接好后，应对系统按照安装验收规范整体试压，合格后方可调试。
五、机组的准备、调试、运行、停车和维护1、准备(1) 首先检查机组的零部件是否完整无缺，阀门、电源是否处于关闭状态。
(2) 用手拨转水泵电机风叶，叶轮应无卡磨现象，转动灵活。
(3) 打开水泵进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。
(4) 用手盘动水泵以使润滑液进入机械密封端面。
(5) 点动电机，确定转行是否正确。
2、调试(1) 打开水泵进口阀门，把控制柜电源打到“工作”状态，按下水泵开启按钮，然后逐渐打开水泵出口阀门，并注意启动电流是否超过额定值。
观察是否异常现象，检查轴封泄漏情况，如有异常，应及时停机处理。
(2) 依次按照步骤（1）调试每台水泵。
(3) 按照第六部分《温控系统的调试》调试温控阀，并检查温控控制器设定是否正确(4)当二次侧系统压力趋于稳定时，打开一次侧出口阀门，再缓缓开启一次侧入口阀门，按照温控使循环水温度逐渐降低，直到二次侧出水温度达到设定温度。
(5) 观察循环水系统流量、压力、温度和水泵的运转是否正常。
(6) 在调试时，应定时记录各点温度、压力、电流、电压等参数。
3、运行(1) 正常使用时，先打开控制柜电源，开启循环水泵，待二次侧循环水压力稳定后，开启一次侧进口阀门，把系统内循环水加热到设定温度。
(2) 当温度高于或低于设定值时，安装温控系统的，温度传感器把信号传给温控阀，执行器自动调节阀门开度，改变热源的流量。
未安装温控系统的，值班人员手动调节一次侧进口或出口的阀门开度，改变热源的流量。
(3) 机组稳定运行后，一般不需要专人操作，但应隔2～6小时记录一次各点温度、压力和流量等数据，保证机组在正常范围内工作。
还要注意水泵的工作状态。
可以定时手动或自动切换循环水泵的开启，以使水泵能均匀损耗。
4、停车(1) 先关闭一次侧进口阀门，再依次关闭循环水泵、二次侧出口阀门，二次侧进口阀门、控制柜电源。
(2) 若环境温度低于0℃或长时间停用，请将机组内水放净。
并打开泄水球阀把换热器内积聚水放掉，同时打开水泵下侧的泄水阀放净水泵存水。
(3) 重新使用时按照第2、3条步骤启动。
5、维护(1) 尽量保证机房处于干燥通风状态，以免机组部件老化过快。
(2) 运行时，应保证循环水系统充满水，并定时检查各点压力、温度，以及安全阀的标定、水泵的运行情况、电流、电压，发现意外情况应及时处理。
(3) 在换热器效率下降时，应及时除垢。
(4) Y型过滤器两侧压力降超过预定值时，应及时清洗滤袋。
当滤袋有破损时，请及时更换。
(5) 机组长期不用时，应放净系统存水，并关闭所有接口阀门，并对Y型过滤器、换热器定期维护、清洗。
(6)机组时间停机后，应将温控阀阀杆及压塞处擦干并涂抹黄油防护，以免生锈或密封件氧化以及干燥粘结。
(7)应定期检查控制柜，推荐两周一次，最迟每月一次。
1) 线路检查所有接线端子，是否有松动，务必保证接点紧固。
2）控制观察接触器动作是否正常。
3）电气元件断开三相断路器，仅仅闭合两极断路器（即控制电源），控制检验一下，观察接触器动作是否正常。
4）热过载继电器观察是否动作，即蓝色按钮右边的小件是否露出。
5）电缆在停电时用手捏下电缆的橡胶皮，观察是否发黏，是否老化。
6) 清洁控制柜内灰尘应定期清除。
端子排GG0X1N L G G0Y1变压器M 通用控制器RWD62D 开关X1MM X2M M Y2M Y1X2G0G Y1MB B M AC220V执行器传感器传感器（主）（辅）室外温度补偿用六、 温控系统的调试1、 接线说明整个电控箱的外接导线共3路，分为220伏电源线、信号线（接传感器）、控制线（接执行器）。
打开电控箱，取出传感器及其套管，按照前面传感器安装说明将其安装好。
1）将现场220伏交流电接到控制箱内的空气开关上2）将控制箱内端子排上自左向右第1、2个端子分别与执行器内24V ～、24V ⊥端子连接。
3）将控制箱内端子排上自左 向右第 3个端子与执行器内Y 端子连接。
4）将控制箱内端子排上自左向右第5、6端子与传感器连接（没有线序）。
电源线建议使用0.1平方的双股导线，控制箱到执行器导线建议采用0.5平方四股屏蔽软线。
2、产品的使用本产品出厂前已经按照用户的要求和用途设定好了温度，用户在关闭旁通管路后，可直接使用本产品。
初始启用时，温度会有一定的波动，经过短期的运DIL 功能如下DC4...20mA DIL开关 开 关DC0...10V LED等比例线性行程校验行，即可达到稳定的工作状态。
3、调试说明3.1 调试前的操作准备：1、确认一次热源彻底关闭。
2、检查接线是否有误。
3、打开系统二次侧，投入运行。
友情提示：系统投入使用时，首先将二次侧启动，并检查以下几项： （1） 循环管路阀门是否打开。
（2） 循环水泵是否启动，并正常工作。
（3） 管网内空气是否已排空。
（4） 管网供、回水压力是否达到要求，且压力、压差稳定。
（5） 换热器是否有异常。
（6） 系统各点是否有泄漏。
4、电控箱得电，确认控制器、执行器同时得电，且执行器处于自动状态。
打开执行器接线盒盖，进行行程校验执行器行程校验中指示灯的状态和常出现的错误及处理，具体如下表：警告：确认执行器动作无误，阀体无堵塞报警，然后进行控制器调试，若有红灯指示，则必须先彻底排除故障后才能进入下一步。
3.2 控制器RWD62常见符号意义!PS—4：基本参数界面， PS—3：补偿参数界面，PS—2：基本物理量界面， PS—1：基本曲线号界面，NEXT PS：进入下一界面 SP---h¤：设定白天温度，SP---hc：设定夜间温度， X1：换热器实际出水温度，X2：室外环境实际温度， Y1：执行器实际开度，XP：比例带， TN：积分时间，MIN：设定执行器最小开度， MAX：设定执行器最大开度，UNT：设定控制器单位， X1 LS：设定主传感器材质，ΔX1：设定主传感器的测量偏差， X1L：设定主传感器测量下限，X1H：设定主传感器测量上限，X2 LS：设定室外温度传感器材质，ΔX2：设定室外温度传感器的测量偏差，X2L：设定室外温度传感器测量下限，X2H：设定室外温度传感器测量上限，#20：设定控制器曲线号。
3.3 控制器RWD62调试步骤1.同时按“+/—”键持续约5秒后，至PS4菜单（系统参数菜单）2.再按“—”键，至PS3菜单（室外补偿菜单）若在PS1中没选择室外温度补偿功能，则此菜单缺省。
3.再按“—”键，至PS2菜单（传感器定义菜单）4.再按“—”键，至PS1菜单（功能号选择菜单）5.再按“SEL”键（选择），进入PS1菜单6.再按“SEL”键（选择），＃闪烁，通过“+/—”键，进行功能号选择：＃10：常规供热（反比例）功能，或对物理量进行反比例调节。
＃14：常规供热室外温度补偿功能。
＃40：常规空调（正比例）功能，或对物理量进行正比例调节。
（以下多以＃10供热曲线或＃14供热温度补偿曲线举例说明）7.先调至您所需要的功能号后，按“SEL”键。
（确认）8.按“+”键，出现“NEXT PS”（进入下一级菜单提示）9.再按“+”键，回至PS2（传感器定义菜单）10.按“SEL”键（选择），进入PS2菜单中：子菜单（1）：物理量单位选择“UNT ℃”（默认值：℃）物理量℃（摄氏度，温控常用）物理量0F （华氏度，温控常用）物理量---- （无单位，压力控制常用）物理量% （百分比，湿度控制常用）通过“+/—”键，选择后，按“SEL”键，按“+”键，进入：子菜单（2）：传感器类型选择：X1 LS（X1传感器的默认值为LS）LS（SIEMENS供：Ni1000传感器）PT（铂1000）0—10（0—10V直流电压信号）通过“+/—”键，调出传感器类型，按“SEL”键确认。
（若在PS1中选择＃14、＃24、＃34等带室外温度补偿功能曲线，则继续确认X2传感器类型）按“+”键进入：子菜单（3）：传感器偏差，“X1——K”（默认值为0）若传感器测量温度有误差，可通过此菜单“+/—”键设定相应正/负值进入低高偏差修正，并按“SEL”键确认后，按“+”键进入：子菜单（4）：传感器测量范围：X1L：（X1传感器测量下限）（L→LOW→低，默认-50）X1H：（X1传感器测量上限）（H→HIGH→高，默认150）a.若采用＃14、＃24、＃34等带温度补偿功能，则继续确认X2传感器的测量范围。
