PTN(分组传送网)的简单高效运维之道

PTN(分组传送网)的简单高效运维之道大规模的PTN网络建设之后，如何高效维护成为摆在各分公司眼前的主要问题之一。

中国移动海南分公司在PTN网络的维护领域深入挖掘，通过对业务配置及调整、告警抑制及各类故障情况下业务快速恢复等不同场景的深入分析，和PTN厂商一起运维创新，独辟蹊径，在LTE 时代到来之前率先走出了一条PTN高效简单运维的道路。

一、PTN运维难点分析PTN作为IP化的传输设备，具有IP网络固有的运维复杂性，随着PTN网络规模的激增及承载业务的多样化，网络运维人员的维护工作量大幅度增加，“如何简化运维?”成为PTN维护人员的关注重点。

从中国移动海南公司(以下简称海南移动)PTN运维经验来看，主要存在如下图所示的三大难点：第一、告警多，故障定位定界困难;第二、基站业务调整场景多，调整过程要求快速可靠;第三、业务种类多，参数多，需要简化管理;二、运维创新，实现运维高效简单为了有效的应对PTN网络带来的运维复杂度，海南移动通过和华为等主要设备厂商定期进行PTN运维专项需求讨论等措施，聚焦PTN的运维难点，确保更好的提升运维效率，主要聚焦在以下几个方面：1、业务可视化管理电信级的IP网络运维需要可视化的维护方式，将“软”管道和维护指标图形化呈现出来，有预见性地维护承载网络：1)业务及其关联的主备Tunnel路径通过层次化路径拓扑关联呈现;2)以业务为中心的告警监控。

当网络出现故障，影响到业务开通的时候，相关告警会直接反应到端到端业务管理界面;3)以业务为中心的性能监控。

通过基于不同场景的模板化指标采集，满足不同场景的管理需求;4)全网时钟可视化展现，清晰时钟信令方向，清晰时钟跟踪关系;2、智能电路割接随着PTN业务数量的增长，频繁的网络业务调整不可避免，需要通过系统化的管理流程和专业的割接工具实现高效、准确、安全的业务调整，并参考如下的操作步骤：1)对单条电路和批量电路提前制定割接方案，割接前进行割接演习，校验资源是否冲突;2)执行人工方式和自动方式的割接计划，将割接设置和管理的时间从晚上调整到白天，释放夜晚加班人力;3)割接后可保留原有工作电路资源，以便返回割接后的业务;3、工程告警抑制为抑制PTN网络日常单板拔插、网元调测等工程施工产生的大量工程告警，与正常网络告警有效区分，需要在EMS实现对工程告警的有效过滤：1)网元、单板、端口等多粒度工程告警标识批量化配置;2)自动过滤工程告警不上报上层综合网管;3)依据告警工程态标识过滤，分开浏览常态告警和工程告警;4)工程告警自动结束机制：自由定义工程告警状态标识的开始、结束时间;4、离线网元快速隔离PTN扩容部署阶段，接入侧设备机房环境复杂，经常出现机房掉电导致网元离线的情况，此时业务得不到及时的修复，维护人员需要通过EMS隔离离线网元后再进行业务发放：1)对故障网元快速隔离，不影响网络业务正常发放;2)离线网元上线后，EMS提供离线网元恢复功能，重新入环/链，且离线网元的业务自动恢复无需在离线网元上线后手工配置业务。

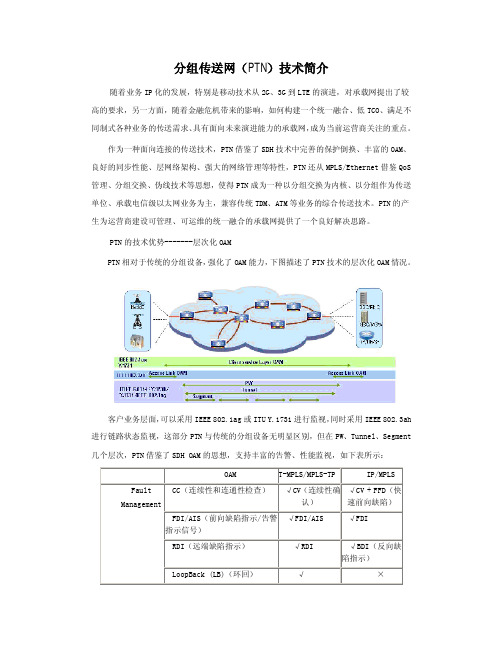

分组传送网（PTN ）技术简介随着业务IP 化的发展，特别是移动技术从2G 、3G 到LTE 的演进，对承载网提出了较高的要求，另一方面，随着金融危机带来的影响，如何构建一个统一融合、低TCO 、满足不同制式各种业务的传送需求、具有面向未来演进能力的承载网，成为当前运营商关注的重点。

作为一种面向连接的传送技术，PTN 借鉴了SDH 技术中完善的保护倒换、丰富的OAM 、良好的同步性能、层网络架构、强大的网络管理等特性，PTN 还从MPLS/Ethernet 借鉴QoS 管理、分组交换、伪线技术等思想，使得PTN 成为一种以分组交换为内核、以分组作为传送单位、承载电信级以太网业务为主，兼容传统TDM 、ATM 等业务的综合传送技术。

PTN 的产生为运营商建设可管理、可运维的统一融合的承载网提供了一个良好解决思路。

PTN 的技术优势-------层次化OAMPTN 相对于传统的分组设备，强化了OAM 能力，下图描述了PTN 技术的层次化OAM 情况。

客户业务层面，可以采用IEEE 802.1ag 或ITU Y.1731进行监视，同时采用IEEE 802.3ah 进行链路状态监视，这部分PTN 与传统的分组设备无明显区别，但在PW 、Tunnel 、Segment 几个层次，PTN 借鉴了SDH OAM 的思想，支持丰富的告警、性能监视，如下表所示：OAMT-MPLS/MPLS-TPIP/MPLSCC （连续性和连通性检查）√CV （连续性确认） √CV + FFD （快速前向缺陷） FDI/AIS （前向缺陷指示/告警指示信号）√FDI/AIS √FDI RDI （远端缺陷指示） √RDI √BDI （反向缺陷指示）Fault ManagementLoopBack (LB)（环回）√×Test (TST)（测试）√×LCK（锁定）√×CSF（客户信号失效）√×Dual-end LM（双端丢包测量）, Single-end LM（单端丢包测量）√×PerformanceManagement One-way DM（单程延时测量）, Two-way DM（双程延时测量）√×APS（自动保护倒换）, MCC （管理信息通道）, EX（实验通道）, VS（厂家通道）√×OtherOAMSCC（信令通信通道）、SSM（同步信息消息）√×PTN的技术优势-------多样化的同步机制PTN网络可以提供业务同步、网络同步，可使用的同步方案有：同步以太网、外同步方式、自适应方式、差分方式、1588方式，各种同步的特点如下：技术分类特点同步以太网网络同步基于物理层的时钟恢复；与网络负载、延迟、抖动无关；不能实现时间同步外同步方式网络同步与网络负载、延迟、抖动无关；需要专有同步网络差分方式基于Packet方式与网络同步相结合不受网络延时、网络延时变化和包丢失的影响；两端需用时钟参考源。

一、什么是PTNPTN（分组传送网，PacketTransportNetwork）是指这样一种光传送网络架构和具体技术：在IP业务和底层光传输媒质之间设置了一个层面，它针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核心并支持多业务提供，具有更低的总体使用成本（TCO），同时秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM和网管、可扩展、较高的安全性等。

PTN技术主要是为IP分组业务而设计，也就是以太网业务，同时也能支持其他的传统业务，比如我们当前的ATM、TDM等业务。

PTN支持多种基于分组交换业务的双向点对点连接通道，具有适合各种粗细颗粒业务、端到端的组网能力，提供了更加适合于IP业务特性的“柔性”传输管道；具备丰富的保护方式，遇到网络故障时能够实现基于50ms的电信级业务保护倒换，实现传输级别的业务保护和恢复；继承了SDH技术的操作、管理和维护机制（OAM），具有点对点连接的完美OAM体系，保证网络具备保护切换、错误检测和通道监控能力；完成了与IP/MPLS多种方式的互连互通，无缝承载核心IP业务；网管系统可以控制连接信道的建立和设置，实现了业务QoS的区分和保证，灵活提供SLA等优点。

另外，它可利用各种底层传输通道（如SDH/Ethernet/OTN）。

总之，它具有完善的OAM 机制，精确的故障定位和严格的业务隔离功能，最大限度地管理和利用光纤资源，保证了业务安全性，在结合GMPLS后，可实现资源的自动配置及网状网的高生存性。

二、PTN标准发展历程承载网技术的发展是受外部需求的发展而不断演进的，从最初采用的PDH/SDH到MSTP （基于SDH的多业务传送平台），再到的PTN。

同时随着需求的进一步深化，PTN的标准也在不断的发展。

PTN提出了一种承载网的传输方式，但是具体可以通过不同的技术加以实现，在PTN技术标准的制动中，国际三个组织曾经各自推出了自己的标准。

PTN技术及产品解决方案PTN（Packet Transport Network）技术是一种基于IP/MPLS的分组传送网络技术，它被广泛应用于数据通信和网络运营中。

PTN技术有助于提高网络带宽利用率、提高网络性能和可靠性、降低网络成本，并能满足不同应用场景的需求。

PTN产品解决方案通常包括以下主要组成部分：1.PTN节点：PTN网络由PTN节点组成，每个PTN节点起到数据交换和传输的作用，同时也负责流量调度、路径选择、信令处理等功能。

PTN节点通常采用IP/MPLS技术进行数据包的分组转发，具备高可靠性和高扩展性。

PTN节点可以同时支持以太网、SDH和MPLS-TP等不同的接入方式，以满足不同网络接入需求。

2.PTN承载网：PTN承载网是PTN网络的核心部分，负责承载大量的数据流量和多种业务类型。

PTN承载网可以支持多个不同的传输技术，如SDH、MPLS-TP和IP/MPLS等，以满足不同网络层次的传输需求。

同时，PTN承载网还具备灵活的扩展性和容错能力，可以实现网络的高可用性和可靠性。

3.PTN接入网：PTN接入网是PTN网络与用户终端之间的连接部分，负责将用户终端产生的数据流量接入到PTN网络中，并将PTN网络中的数据流量传输到用户终端。

PTN接入网可以采用以太网、SDH和MPLS-TP等不同的接入技术，以满足不同用户的接入需求。

同时，PTN接入网还具备灵活的带宽配置和流量控制能力，以满足不同用户对网络带宽和服务质量的需求。

4.PTN综合管理系统：PTN综合管理系统是对PTN网络进行配置、监控和管理的核心平台，负责对PTN网络的各个节点、链路、接口和业务进行统一管理和控制。

PTN综合管理系统具备友好的人机交互界面和强大的功能扩展能力，可以实现对PTN网络的实时监控、性能分析、故障诊断和故障恢复等功能。

在实际应用中，PTN技术及产品解决方案能够满足不同应用场景的需求，并在以下几个方面提供优势：1.高带宽利用率：PTN技术采用分组转发的方式，可以更有效地利用网络带宽资源，提高网络的带宽利用率。

关于使用PTN设备搭建移动通信业务传送承载网络PTN( Packet Transport Network)是一种基于IP技术的分组传送网络，其可承载多种业务。

随着移动通信业务的快速发展，使用PTN设备搭建移动通信业务传送承载网络已成为必要之举。

本文将从以下几个方面阐述PTN设备在搭建移动通信业务传送承载网络中的优势以及应用。

一、PTN设备的优势1.灵活性：PTN设备为分组传送网络，灵活性较高。

其可根据不同的业务需求，对用户数据流进行分组处理，并对不同的数据流做优先级排序和路由选择。

这极大程度上提高了数据传输的效率与可靠性。

2.高可靠性：PTN设备采用控制面和转发面分离的结构，减少了故障发生的概率及其对业务的影响。

3.安全性：PTN设备支持安全传输技术，保护用户业务的机密性、完整性和可用性，并有效地防范网络攻击。

4.便于管理：PTN设备支持统一的网络管理体系，可简化网络维护和管理，提供高质量的服务保障。

二、PTN设备应用于移动通信业务传送承载网络的优势1.多业务承载：PTN设备承载多种不同类型的业务，包括语音、数据、视频等。

这使得移动通信行业能通过一个平台传输不同的业务，提高了网络资源的利用效率。

2.有效优化了传输成本：PTN设备支持分组传输，可有效优化传输成本，使业务能够得到更好的支持。

3.提升了用户体验：PTN设备通过对不同业务优先级的排序和路由选择，保证高优先级的业务有更高的资源分配优先级，这能极大程度上提升用户体验。

4.支持异构网络接入：PTN设备支持异构网络接入技术，能够将不同接入网络的数据流进行集中处理和转发，支持多种不同接入方式接入一个网络，提高了网络的覆盖面。

三、PTN设备在移动通信业务传送承载网络中的应用1.移动业务接入传送：利用PTN设备对数据进行集中处理和传送，实现移动接入的业务，如移动终端手机下载、网站的访问等。

2.无线回传传输：对移动终端的信令和数据进行集中的传输，完成回传业务，如智能终端设备传输等。

青海民族大学毕业论文（设计）论文题目：PTN（分组传输网）组网应用学生姓名：学号：指导教师：职称：院系：物理与电子信息工程学院专业班级：通信工程（1）班二○一二年三月三十日摘要随着新型业务的大量涌现和网络规模的飞速膨胀,通信行业的融合趋势表现的益加突出。

移动网络架构从2G到3G后续向4G演进，移动网络在向IP化，宽带化发展的过程中对传输网提出了更高的要求。

SDH/MSTP虽然具备高可靠性，高稳定性，易于管理等特点，但3G和全业务运营的来临，使得SDH/MSTP存在承载IP分组业务时效率较低、配置复杂，并且灵活性和扩展性差的弊端难以满足现实需求。

而传输网需要灵活，高效和低成本的分组传送平台来实现全业务统一承载和网络融合，所以分组传输网（PTN)技术应用而生。

PTN分组传送网络(Packet Transport Network, PTN)不但保持了传统SDH(Synchronous Digital Hierarch,同步数字体系)传送网的优点,还增加了适应数据业务的特性,如分组交换、统计复用、采用面向连接的标签交换等。

这些特征使得PTN具有很强的传送能力,能够很好地适用于不同业务的需求,从而成为了全球炙手可热的话题。

目前PTN处于标准化状态，各厂家已推出相应PTN设备，各大运营商也开始产品测试，甚至开始建立PTN网络。

为此，我们紧跟时代潮流，本论文系统全面介绍PTN关键技术，应用场景，网络定位和部署策略等。

最后，论文根据西宁市联通网络现状以及移动，宽带，大客户三大业务网络的承载需求，分析西宁联通城域网目前面临的压力，进而论述PTN技术在西宁市本地传输网建设的必要性和构建西宁市联通城域网组网方案。

关键词：分组传送网,城域传送网,PTN T-MPLS， IP ，SDHAbstractAbstract: With a large number of new business emerging and the rapid expansion of the scale of the network, the fusion of the communication industry trend of performance: add outstanding. Mobile network architecture from 2 G to 3 G follow-up to the evolution of 4 G, mobile network in to the IP, broadband in the process of development, the transmission to put forward higher request. SDH/MSTP though a high reliability, high stability, easy to management features, but 3 G and all the business operation to come, make SDH/MSTP bearing IP packet when existing business low efficiency, complex configuration, and flexibility and expansibility difference is difficult to meet the disadvantages of the practical needs. Transmission and need to be flexible, efficient and low cost the grouping of platform to realize the transfer business unified carrying and network integration, so packet transmission network (PTN) technology application and life.PTN Packet transmission Network (Packet Transport Network, PTN) not only keep the traditional SDH (Synchronous Digital Hierarch, Synchronous Digital system) transmission Network advantages, but also increased the data to the nature of the business, such as Packet switching, multiplexing, using connection-oriented label switching, etc. These characteristics make PTN has the very strong transmit ability, can is applicable to different business needs, to become the global hot topic.At present in the state PTN standardization, each manufacturer has launched the corresponding PTN equipment, each big operators also began to product testing, and even began to establish PTN network. For this, we follow the trend of The Times, this paper introduced comprehensively PTN key technology system, application scenarios, network positioning and deployment strategy, and so on. Finally, based on the current situation of xining city unicom network and mobile, broadband, big customers three business network load demand, analysis of xining unicom intracity networks are currently facing pressure, and then discusses PTN technology in xining local transmission network construction necessity and the construction of xining unicom intracity networks network scheme.Key words: Packet transmission network metropolitan area transport nets PTN T-MPLS IP SDH目录绪论 (1)1分组传送网（PTN）概述 (3)1.1 PTN技术简介 (3)1.2 PTN技术的原理 (3)1.3 PTN技术特点与形态 (3)1.4 PTN与SDH区别 (4)1.5 PTN的体系构架和网络功能平面 (4)1.6 PTN关键技术 (5)1.6.1 OAM技术 (5)1.6.2 PTN网络的生存性技术 (6)1.6.3 PTN网络的全业务提供技术 (6)2 PTN网络层次定位与网络应用场景分析 (7)2.1 PTN网络层次定位 (7)2.2 基于对城域网网络应用场景分析 (7)2.3 PTN网络的组建及组网模式 (11)2.3.1 PTN的组网模式 (11)2.3.2 PTN的组网结构 (11)2.3.3 PTN组网方案 (12)2.4 PTN发展现状 (14)3 西宁联通3G城域网PTN组网应用 (15)3.1西宁联通3G城域网PTN网建背景 (15)3.1.1 3G城域网对分组业务的需求 (15)3.1.2 西宁联通3G城域网现状及架构 (16)3.2西宁联通城域网PTN网络架构 (16)3.3西宁联通城域PTN建设策略与方案 (17)3.3.1建设策略 (17)3.3.2网络定位 (18)3.3.3西宁市城域网拓扑图设计 (18)3.3.4建设方案 (19)3.3.5网络管理方案 (21)3.3.6新建PTN传输网建设规模 (22)4 结论 (23)参考文献 (24)附录 (25)致谢 (26)绪论PTN技术产生背景经过多年的建设和优化，以SDH/MSTP技术为基础的中国移动城域传送网已经较好地满足了基于TDM的语音业务和少量数据业务的传送需求，但3G和全业务运营的来临，使基于I P的数据业务成为城域网传送的主体。

一级建造师《通信与广电》学习知识点：PTN (分组传送网) PTN (分组传送网)，目前还没有一个标准的定义。

从广义的角度讲，只要是基于分组交换技术，并能够满足传送网对于运行维护管理(OAM)、保护和网管等方面的要求，就可以称为PTN。

(一)分组传送网(PTN) 的技术特点PTN是面向分组的、支持传送平台基础特性的下一代传送平台，其最重要的两个特性是分组和传送。

PTN以IP为内核，通过以太网为外部表现形式的业务层和WDM等光传输媒质设置一个层面，为用户提供以太网帧、MPLS (IP ), ATM V P和VC、PDH,FR等符合IP 流量特征的各类业务，主要特点如下：1. 可扩展性：通过分层和分域提供了良好的网络可扩展性;2. 高性能OAM机制：快速的故障定位、故障管理和性能管理等丰富的OAM能力;3. 可靠性：可靠的网络生存性，支持多种类型网络快速的保护倒换;4.灵活的网络管理：不仅可以利用网管系统配置业务，还可以通过智能控制面灵活地提供业务;5. 统计复用：满足分组业务突发性要求必备的高效统计复用功能;6. 完善的QoS机制：提供面向分组业务的QoS机制，同时利用面向连接的网络提供可靠的QoS保障; 7 . 多业务承载：支持运营级以太网业务，通过电路仿真机制支持TDM、ATM 等传统业务; 8. 高精度的同步定时：通过分组网络的同步技术提供频率同步和时间同步方式。

(二)分组传送网(PTN) 的分层结构PTN网络结构分为通道层、通路层和传输媒介层三层结构，网络分层结构如图1L411024所示，其通过GFP架构在OTN、SDH、和PDH等物理媒质上。

三个子层各自具有不同的功能，分述如下：1. 分组传送通道层：其封装客户信号进入虚通道(VC)，并传送VC，实现提供客户信号点到点、点到多点和多点到多点的传送网络业务，包括端到端OAM、端到端性能监控和端到端的保护。

2. 分组传送通路层: 其封装和复用虚电路及虚通道进入虚通路(VP)，并传送和交换VP，。
