智能照明系统智能照明设计概述设计依据本方案的设计依据为：用户需求；甲方提供的照明平面图；Dynalite产品相关技术要求；国家照明电器相关技术标准设计范围要设计的范围为：地下一层至五层公共区域功能描述总说明：作为一个一直要展示一些较为重要的、贵重的特殊展厅来说，其空间相对于一些大型会展有很大的区别，而展厅内展出的一般都属摆放型的珍奇物件，较为细致，所以灯光的照射就要注重细部的表达，在此照明效果更具有公共展示性。
这种展厅往往对照明的要求更高，它需要依靠合适的灯光来创造一个“正确的”照明环境，使展品看起来更具有诱惑力。
观众希望看到的是展品表现出来的完美效果，所以重点光是极其重要的，起着创造视觉中心的作用，而周围的环境光也不容忽视，这两个方面必须相互配合，建立视觉上的平衡。
所以在此可以通过选用调光控制器来实现光与影，光与艺术品的完美结合。
Dynalite智能照明控制系统不仅能完全满足功能上的要求，而且能延长灯具寿命及节能，为交易广场带来更大的利益。
分区域说明大厅大厅是建筑的眼睛，是客人进入交易广场的第一印象，其灯具的选用、灯光的布置不只是为了照明的需要，更应考虑照明的气氛及照明与建筑装璜的协调。
作为高标准交易广场应该更大限度地为参观者提供一个舒适、优雅的光环境。
大厅安装8键可编程控制面板，根据不同的时间和不同的气氛，可预设置4种灯光场景，如早上、中午、下午、傍晚等，按各照明回路亮暗的不同搭配组合成多种不同灯光效果（我们称之为灯光场景）存入控制面板的某一按键中，当需要改变灯光效果时，用户可以象按傻瓜机那样，只需按一个按键，就可以调用某一灯光场景。
控制面板还具有“渐亮”和“渐暗”功能键，工作人员可随时利用这两个键灵活调节灯光亮度。
也可由工作人员进行手动编程，方便地选择或修改灯光场景。
除了控制面板之外，在大厅内靠近自然光的位置也可配置日照补偿探测器，通过日照补偿探测器感知到的室外光照度自动调节整个大堂的场景变化。

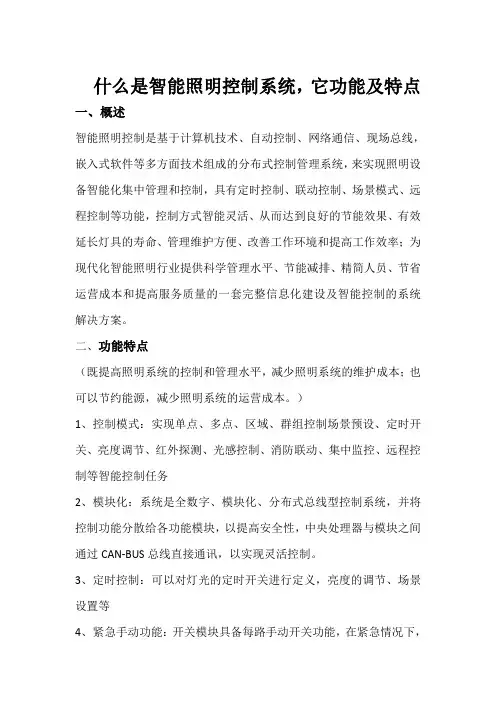

澳大利亚邦奇智能照明控制系统智能照明系统是最先进的一种照明控制方式，它采用全数字、模块化、分布式的系统结构，通过五类控制线将系统中的各种控制功能模块及部件连接成一个照明控制网络，它可以作为整个建筑物自动化管理系统（BA系统）的，一个子系统通过网络软件接入BA系统，也能作为独立系统单独运行，在照明控制实现手段上更专业、更灵活，可实现对各种照明灯的调光控制或开关控制，是实现舒适照明的有效手段，也是节能的有效措施。

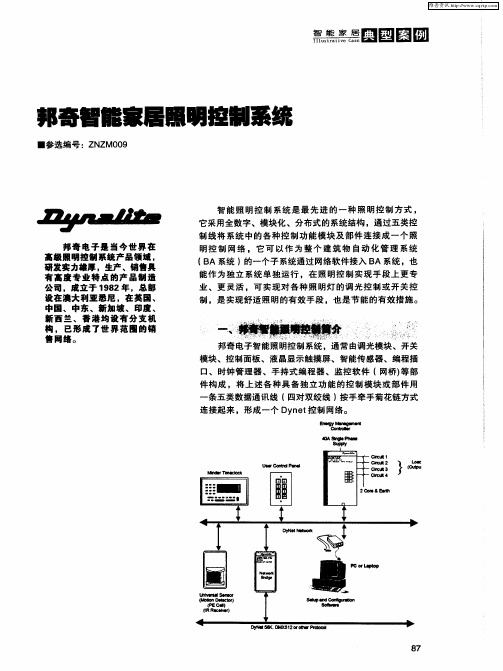

邦奇电子智能照明控制系统，通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器、监控软件（网桥)等部件构成，将上述各种具备独立功能的控制模块或部件用一条五类数据通讯线（四对双绞线）按手牵手菊花链方式连接起来，形成一个Dynet控制网络。
系统的优势体现在：1、可靠性邦奇电子照明控制系统中控制模块的每个功能都独立地贮存于相应的模块中，不因断电而丢失，这也意味着，若某个模块出现故障，只是与该模块相关的功能失效，而不影响网络其它模块的正常运行，从维护的观点来看这种“独立贮存”的概念，既有利于快速故障定位，又提高了大型照明控制系统的“容错”水平。
2、广泛的控制能力邦奇电子照明控制系统除了可以对任何一种类型的电光源进行调光或开关控制外，用户还可在任何区域方便地控制有关的受控对象、包括电动窗帘、音视设备等。
3、设计、安装、布线容易电气工程师只要阅读本公司相关技术资料无需专门培训就能设计大型照明控制系统，安装时只需将“调光/开关”模块取代原有空气开关或其他开关和保险丝，将可编程控制面板取代原有的手动开关，模块与面板之间用五类四对屏蔽数据线实施低压控制联接，即安全，又简化布线工程。
4、系统可扩性好邦奇电子照明控制系统可在任何时候进行扩展，不必更改原有线路，只需将增加的模块用数据线接入原有网络系统便可。
5、系统集成邦奇电子照明控制系统可以与其他自动化设备相联（如：视/听、舞台照明控制、安保和BAS等）提供如下接口：干簧继电器、RS232、RS 485、DMX512。

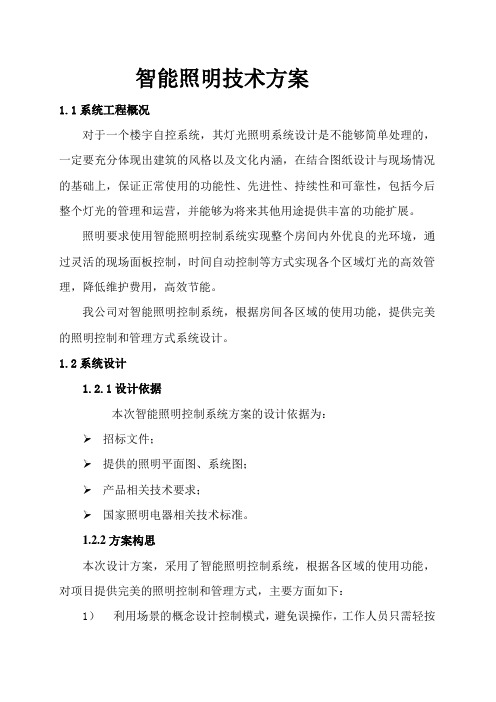

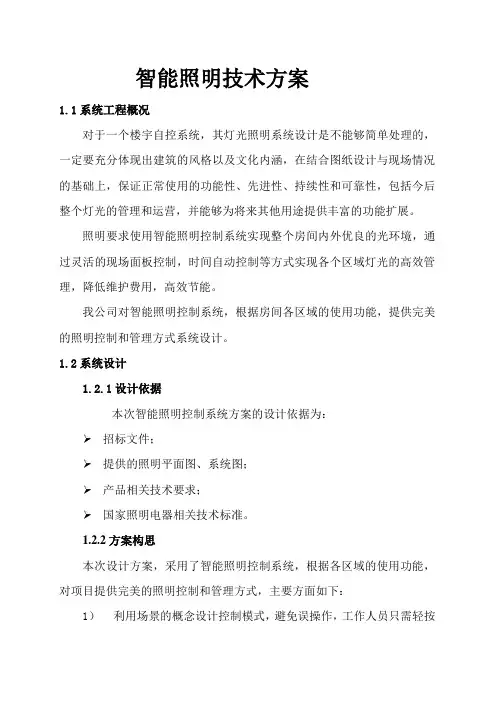

智能照明技术方案1.1系统工程概况对于一个楼宇自控系统，其灯光照明系统设计是不能够简单处理的，一定要充分体现出建筑的风格以及文化内涵，在结合图纸设计与现场情况的基础上，保证正常使用的功能性、先进性、持续性和可靠性，包括今后整个灯光的管理和运营，并能够为将来其他用途提供丰富的功能扩展。
照明要求使用智能照明控制系统实现整个房间内外优良的光环境，通过灵活的现场面板控制，时间自动控制等方式实现各个区域灯光的高效管理，降低维护费用，高效节能。
我公司对智能照明控制系统，根据房间各区域的使用功能，提供完美的照明控制和管理方式系统设计。
1.2系统设计1.2.1设计依据本次智能照明控制系统方案的设计依据为：招标文件；提供的照明平面图、系统图；产品相关技术要求；国家照明电器相关技术标准。
1.2.2方案构思本次设计方案，采用了智能照明控制系统，根据各区域的使用功能，对项目提供完美的照明控制和管理方式，主要方面如下：1）利用场景的概念设计控制模式，避免误操作，工作人员只需轻按单个按键即可将所有灯光回路按序调节至需要的亮度。
所谓场景指的是相关区域灯光回路的明暗（调光）或开关的组合；2）满足特有的照明环境与效果，采用调光为主的控制方式，灯光场景的切换都是柔和渐变的过程，不会对人眼造成影响；3）通过软启动、电压调节等方式对灯具进行保护；4）一般来说，智能照明控制系统投资两年内可收回。
1.3产品的技术优势每个灯光系统都是独特的，都是根据业主的特定需求而设计的。
设计并完成一个灯光自动控制系统来满足客户的需求是一项极具挑战性的任务，我公司为每种特殊的解决方案需求提供了各种各样的设备和设计的灵活性。
1.3.1灯光控制解决方案在世界最先进的集中控制技术领域中，我们最早开发了结合触摸屏技术实现灯光控制应用。
现在完全领先于其他本行业的厂商。
只有能为商业灯光控制和调光提供最完整的用户界面以及基于网络IP的对整栋建筑的远程监控、管理。
居家应用中，意味着使灯光、音频、视频、空调以及其它设备的管理变得简单，使设备运行得节能和高效。
智能照明控制系统( LDS )用户手册邦奇智能科技(上海)有限公司目录一、引言 (3)1.系统简介 (3)2.连接与准备 (3)1)PC机要求 (3)2)连接到PC机 (3)二、系统安装 (4)1.系统安装 (4)2.软件注册 (7)三、主要视窗 (7)1.设备模块 (8)2.物理视窗 (8)3.逻辑视窗 (9)4.监控视窗 (10)5.文本视窗 (10)四、加载数据 (11)1.从设备加载数据 (11)2.从磁盘文件加载数据 (13)五、设备配置 (14)1.区、通道、重复通道、开关/调光 (14)2.A UX输入配置 (15)3.附加区配置 (16)4.区域连接配置 (17)5.工程技术配置 (17)6.动态数据显示 (18)六、场景编辑 (19)1.从物理视窗进行场景编辑 (19)2.从逻辑视窗进行场景编辑 (20)七、调度管理器 (22)八、时钟 (26)九、可配置面板 (29)1.面板的常规设置 (29)2.面板的高级设置 (30)一、引言1. 系统简介智能照明控制系统是调光设备系统作为灯光控制PC机配置的用户友好软件，它运行在Windows操作系统下。
该软件具有编程预置场景和调整不同通道灯光亮度的能力，可从设备或计算机磁盘文件中获得配置，具有双备份的配置功能，并可将修改后的配置保存到磁盘文件或下载到设备中。
2. 连接与准备计算机通过一个PCNode连接到总线，这种连接支持所有设备能够互相进行数据通信，PCNode是一个RS232到RS485的接口适配器，它的电源来自于总线。
1)PC机要求为了在PC上编程一个调光系统，必须要有调试软件和PCNode。
PC 机必须带有一个串行口以连接PCNode或使用USB转串口的PCNode。
2)连接到PC机PC机连接到PCNode是用9脚插头，它插到PC机的RS232接口，这个软件一般工作在PC机的COM 1通信口，能够通过软件中的选项菜单或编辑INI文件相应项来进行重新分配。

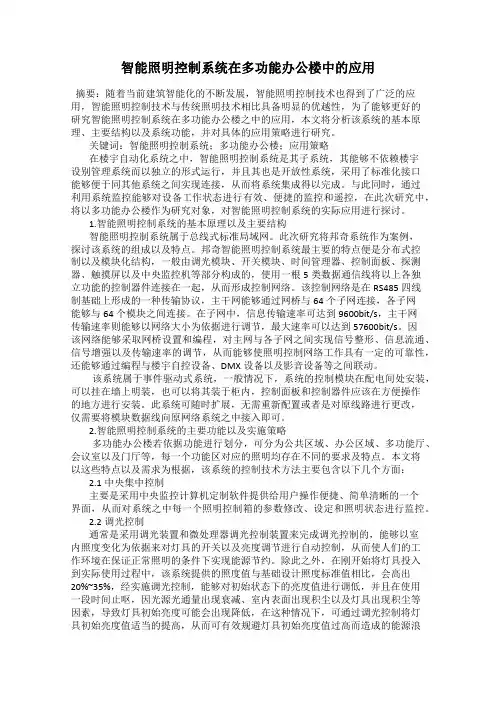

智能照明控制系统在多功能办公楼中的应用摘要：随着当前建筑智能化的不断发展，智能照明控制技术也得到了广泛的应用，智能照明控制技术与传统照明技术相比具备明显的优越性，为了能够更好的研究智能照明控制系统在多功能办公楼之中的应用，本文将分析该系统的基本原理、主要结构以及系统功能，并对具体的应用策略进行研究。
关键词：智能照明控制系统；多功能办公楼；应用策略在楼宇自动化系统之中，智能照明控制系统是其子系统，其能够不依赖楼宇设别管理系统而以独立的形式运行，并且其也是开放性系统，采用了标准化接口能够便于同其他系统之间实现连接，从而将系统集成得以完成。
与此同时，通过利用系统监控能够对设备工作状态进行有效、便捷的监控和遥控，在此次研究中，将以多功能办公楼作为研究对象，对智能照明控制系统的实际应用进行探讨。
1.智能照明控制系统的基本原理以及主要结构智能照明控制系统属于总线式标准局域网。
此次研究将邦奇系统作为案例，探讨该系统的组成以及特点。
邦奇智能照明控制系统最主要的特点便是分布式控制以及模块化结构，一般由调光模块、开关模块、时间管理器、控制面板、探测器、触摸屏以及中央监控机等部分构成的，使用一根5类数据通信线将以上各独立功能的控制器件连接在一起，从而形成控制网络。
该控制网络是在RS485四线制基础上形成的一种传输协议，主干网能够通过网桥与64个子网连接，各子网能够与64个模块之间连接。
在子网中，信息传输速率可达到9600bit/s，主干网传输速率则能够以网络大小为依据进行调节，最大速率可以达到57600bit/s。
因该网络能够采取网桥设置和编程，对主网与各子网之间实现信号整形、信息流通、信号增强以及传输速率的调节，从而能够使照明控制网络工作具有一定的可靠性，还能够通过编程与楼宇自控设备、DMX设备以及影音设备等之间联动。
该系统属于事件驱动式系统，一般情况下，系统的控制模块在配电间处安装，可以挂在墙上明装，也可以将其装于柜内，控制面板和控制器件应该在方便操作的地方进行安装。
邦奇智能照明培训手册一、引言邦奇智能照明系统，作为我国照明行业的领军企业，凭借其先进的技术、卓越的品质和良好的服务，赢得了市场的广泛认可。
为了更好地推广邦奇智能照明产品，提高用户对产品的了解和使用技巧，特制定本培训手册。
本手册将详细阐述邦奇智能照明系统的特点、功能、操作方法及注意事项，旨在帮助用户快速掌握邦奇智能照明系统的使用技巧，发挥其最大的效能。
二、邦奇智能照明系统简介1.系统特点（1）节能环保：通过智能控制，实现对照明设备的精确调控，降低能耗，减少碳排放。
（2）舒适便捷：根据用户需求，自动调节光线亮度、色温，营造舒适的照明环境。
（3）安全可靠：采用低电压供电，确保用户使用安全。
（4）易于扩展：系统模块化设计，可根据实际需求进行扩展。
2.系统功能（1）远程控制：通过方式APP或智能设备，实现对照明设备的开关、亮度、色温等参数的远程控制。
（2）场景模式：预设多种场景模式，一键切换，满足不同场景的照明需求。
（3）定时控制：设置定时任务，实现对照明设备的自动控制。
（4）联动控制：与其他智能家居设备进行联动，实现家居智能化。
三、邦奇智能照明系统操作方法1.设备安装（1）按照说明书，将智能照明设备安装到指定位置。
（2）确保设备与电源连接正确，设备之间无线通信正常。
2.方式APP操作（1）并安装邦奇智能照明APP。
（2）注册并登录账号。
（3）添加设备：在APP中扫描设备上的二维码，或手动输入设备信息，完成设备添加。
（4）设备控制：在APP中，对应设备，进行开关、亮度、色温等参数的调节。
（5）场景模式：在APP中，创建或选择场景模式，一键切换。
（6）定时控制：在APP中，设置定时任务，实现自动控制。
3.智能设备联动（1）在APP中，进入“智能家居”模块。
（2）根据需求，添加其他智能家居设备。
（3）设置联动规则，实现设备之间的智能联动。
四、注意事项1.确保设备与电源连接正确，设备之间无线通信正常。
2.避免将设备安装在潮湿、高温、易燃等环境中。
一、LDS照明控制系统简介
LDS智能照明控制系统，通常可以由三部分组成：
一、监控部分（包括系统操作软件、调试软件，手持式编程器和PC监控机）；
二、模块部分（调光、开关模块）；
三、现场控制部分（包括控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器）。
将上述各种具备独立功能的设备由一根五类四对数据通讯线手牵手联接起来就可以组成一个LDS的控制网络，其典型系统如图所示：
LDS智能照明控制系统的规模可灵活地随照明系统的大小而改变，对于大型照明控制网络，可将上图视作一个子网，每个子网通过一台网桥与主干网相连。
因此，LDS网络具有无限扩展性，为将来的系统扩展和管理提供方便。
LDS智能照明控制系统还能与其他控制系统，如楼宇自动化管理系统（BA）、消防应急系统(FA)、安全防范系统(SA)、多媒体会议系统(AV)以及智能化集成平台(IBMS)进行系统集成。
LDS智能照明系统可以实现多种控制：
灯光场景控制，包括开关及调光
根据智能传感器（光感、远红外动静传感器等）联动灯光控制插座控制
人员移动感应
自动模式切换
触摸屏终端显示
无线网络控制
Internet远程监控
与BAS系统及IBMS系统集成
二、LDS系统特点
1)分布式控制
LDS智能照明控制系统是一个分布式控制系统。
网络上的所有设备都是智能化的，并以“点到点”方式进行通信。
大多数照明控制系统采用中央控制单元或主控计算机进行控制：如果中央控制单元损坏，整个系统瘫痪，建筑将陷入一片黑暗。
同样的，如果网络控制电缆断路，断点后的所有设备失效，甚至导致整个照明系统失效。
如果使用LDS系统，每个模块内置独立的CPU，既使存在网络线缆故障，断点两边的设备将以两个独立网络的形式继续工作。
2)软启动和软关闭的功能
白炽灯的灯丝处于冷态时的电阻值要比热态时小很多。
据测算灯丝起动电流可以达到工作电流的14倍以上。
仅仅用开关方式把灯打开，灯丝中将通过非常大的电流，造成冲击，这就是为什么很多白炽灯在开灯的瞬间容易烧坏的原因。
LDS智能管理控制器应用“软启动”技术，慢慢增加灯上的电压以降低起动电流。
这将在很大程度上延长那些经常开关的灯泡的使用寿命。
反之，软关闭的原理和功能是一样的。
3)电压调节
白炽灯的使用寿命与工作电压有直接的关系，降低电压5%能使其寿命延长一倍；反之，升高电压便大大缩短其使用寿命。
电网的供电电压波动范围通常为10%。
如果直接给灯泡供电，将大大减少其使用寿命。
LDS智能管理控制器使用了调压技术，确保电压的稳定输出，不受电网电压波动的影响。
4)场景控制
LDS的每一场景控制键可控制多达256个调光回路，这样就保证了在大型建筑空间只需一个控制面板就可控制数十种灯光场景，有的调光系统就需要数十个控制面板来控制同一空间，甚至只能通过PC机来控制大型空间灯光，这都是不可接受的。
5)软件控制功能
LDS公司自行研发的控制软件具有直观的监控功能，它可以将照明的状态演示出来。
这一功能可以让不具备网络控制知识的工作人员在也无需参照复杂的线路图的前提下就能进行照明控制。
6)产品安装简便
1）模块化、分布式的安装结构大大减少了布线费用；
2）大功率回路保证每个回路上可安装更多的照明负载；
3）丰富的系列化产品可以使设计者进行造价最低化的系统设计；
7)强大的控制能力
LDS智能灯光控制系统可以对任何一种类型的光源进行调光或开关控制，对各类灯具具备完善的控制能力。
8)可靠性
具有良好的温度性能，即使工作在40℃ 时，也无需强迫风冷。
具有抗雷击保护电路，可抗6000V、3000A的冲击电压电流。
9)掉电保护（电路发生故障时的照明方式选择）
并非所有厂家的调光器都具有掉电保存功能，该功能保证当停电后再恢复通电时，照明灯具仍保持为原先控制器所设定的状态。
例如当AV系统工作时，照度较暗，在短暂的停电（30秒）之后，要照明系统调至全亮，这是很不方便的。
因此，LDS控制器允许你设定当再来电时应以什么方式照明。
可以是停电前的方式，或是控制器中96个预置场景中的任何一个。
10)系统规模不受限制
许多照明控制系统网络只能安装少量的设备，或只能在有限的区域安装，而LDS系统在实际应用中从未受到限制。
LDS的控制系统可以成功地控制数目庞大的照明系统。
11)CE认证
LDS产品通过欧共体CE认证，保证了您所购买的产品符合最严格的安全标准、EMC辐射和抗干扰标准。
12)通过PC机控制及设定
LDS照明控制网络可通过PC节点所连接的便携式电脑进行设定和调整。
我们可以备份系统的设置。
在对系统进行调整后，它可以很容易回到先前的状态。
为软件平台提供了一个直观可视的方式便于对系统作出调整设置。
很多其他照明控制系统仍然使用装在调光器前面的一到两排液晶显示屏进行调整，技术人员或用户必须学习按一系列复杂的键以设定系统。
对于大一些的系统，因为一次只能察看一个设备的设定值，这将变得非常复杂。
如果一个设备发生故障，没有该设定值的备份，那么你又将一步一步从头开始；同样的，如果你对系统作出调整后又想回到原来的状态，也需重复上述步
骤。
13)安全保护
每个调光模块都是一个完整的“照明配电盘”，都装有旁路跨接线和正常运行/紧急情况转换开关。
每个调光模块都有电子旁路功能，每个调光卡和回路选择器均有发光二极管（LED），其自检显示便于快速诊断故障。
14)监控功能
LDS的控制软件可以自动检测坏灯及报告灯具寿命、工作运行状态。
15)BA集成和开放协议
LDS系统与BA如Johnson、Siemens、Honeywell和Schneider等相兼容。
LDS智能照明控制系统以最简单的菊花链式连接将网络通过RS232或485通讯口接入BA系统。
协议的关键内容可以从LDS的技术部门或网站得到相关资料。
这就使得照明控制系统和BA系统可以实现无缝连接。
