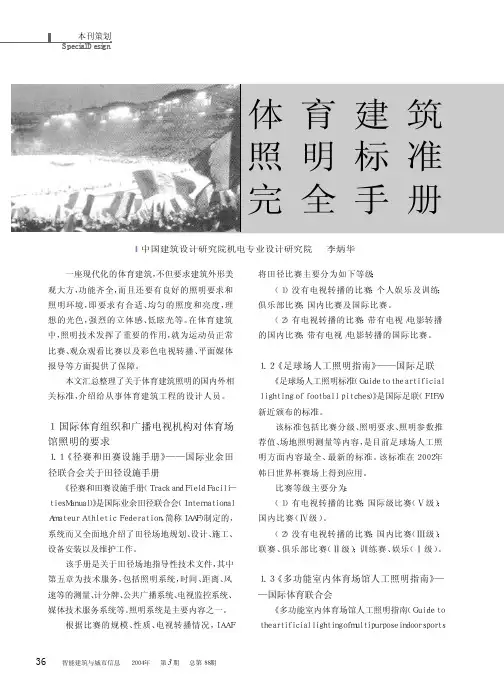

36智能建筑与城市信息 ２００４年 第3期 总第８８期一座现代化的体育建筑，不但要求建筑外形美观大方，功能齐全，而且还要有良好的照明要求和照明环境，即要求有合适、均匀的照度和亮度，理想的光色，强烈的立体感、低眩光等。
在体育建筑中，照明技术发挥了重要的作用，就为运动员正常比赛、观众观看比赛以及彩色电视转播、平面媒体报导等方面提供了保障。
本文汇总整理了关于体育建筑照明的国内外相关标准，介绍给从事体育建筑工程的设计人员。
１ 国际体育组织和广播电视机构对体育场馆照明的要求１．１ 《径赛和田赛设施手册》——国际业余田径联合会关于田径设施手册《径赛和田赛设施手册（Ｔｒａｃｋ ａｎｄ Ｆｉｅｌｄ Ｆａｃｉｌｉ－ｔｉｅｓ Ｍａｎｕａｌ）》是国际业余田径联合会（ＩｎｔｅｒｎａｔｉｏｎａｌＡｍａｔｅｕｒ Ａｔｈｌｅｔｉｃ Ｆｅｄｅｒａｔｉｏｎ，简称ＩＡＡＦ）制定的，系统而又全面地介绍了田径场地规划、设计、施工、设备安装以及维护工作。
该手册是关于田径场地指导性技术文件，其中第五章为技术服务，包括照明系统，时间、距离、风速等的测量、计分牌、公共广播系统、电视监控系统、媒体技术服务系统等。
照明系统是主要内容之一。
根据比赛的规模、性质、电视转播情况，ＩＡＡＦ将田径比赛主要分为如下等级：（１）没有电视转播的比赛：个人娱乐及训练；俱乐部比赛；国内比赛及国际比赛。
（２）有电视转播的比赛：带有电视／电影转播的国内比赛；带有电视／电影转播的国际比赛。
１．２ 《足球场人工照明指南》——国际足联《足球场人工照明标准（Ｇｕｉｄｅ ｔｏ ｔｈｅ ａｒｔｉｆｉｃｉａｌｌｉｇｈｔｉｎｇ ｏｆ ｆｏｏｔｂａｌｌ ｐｉｔｃｈｅｓ）》是国际足联（ＦＩＦＡ）新近颁布的标准。
该标准包括比赛分级、照明要求、照明参数推荐值、场地照明测量等内容，是目前足球场人工照明方面内容最全、最新的标准。
该标准在２００２年韩日世界杯赛场上得到应用。
比赛等级主要分为：（１）有电视转播的比赛：国际级比赛（Ⅴ级）；国内比赛（Ⅳ级）。

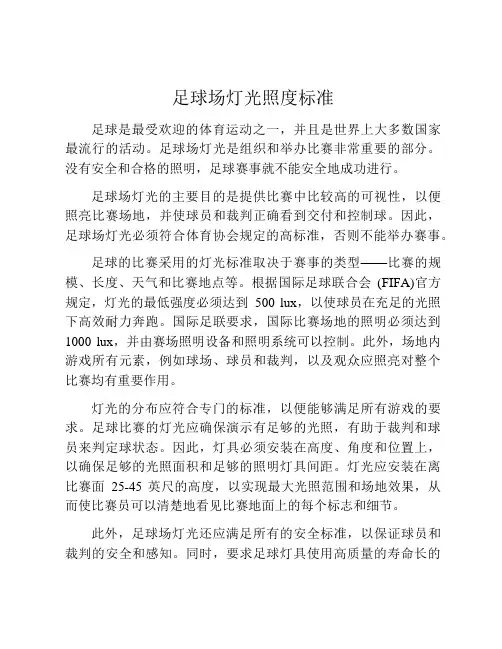

足球场灯光照度标准
足球是最受欢迎的体育运动之一，并且是世界上大多数国家最流行的活动。
足球场灯光是组织和举办比赛非常重要的部分。
没有安全和合格的照明，足球赛事就不能安全地成功进行。
足球场灯光的主要目的是提供比赛中比较高的可视性，以便照亮比赛场地，并使球员和裁判正确看到交付和控制球。
因此，足球场灯光必须符合体育协会规定的高标准，否则不能举办赛事。
足球的比赛采用的灯光标准取决于赛事的类型——比赛的规模、长度、天气和比赛地点等。
根据国际足球联合会(FIFA)官方规定，灯光的最低强度必须达到500 lux，以使球员在充足的光照下高效耐力奔跑。
国际足联要求，国际比赛场地的照明必须达到1000 lux，并由赛场照明设备和照明系统可以控制。
此外，场地内游戏所有元素，例如球场、球员和裁判，以及观众应照亮对整个比赛均有重要作用。
灯光的分布应符合专门的标准，以便能够满足所有游戏的要求。
足球比赛的灯光应确保演示有足够的光照，有助于裁判和球员来判定球状态。
因此，灯具必须安装在高度、角度和位置上，以确保足够的光照面积和足够的照明灯具间距。
灯光应安装在离比赛面25-45英尺的高度，以实现最大光照范围和场地效果，从而使比赛员可以清楚地看见比赛地面上的每个标志和细节。
此外，足球场灯光还应满足所有的安全标准，以保证球员和裁判的安全和感知。
同时，要求足球灯具使用高质量的寿命长的
灯具，以最大程度地降低维护和维修成本，从而满足足球比赛的照明要求。
因此，足球场专业的灯光照明技术不仅提高比赛质量，还可以提高安全性和视觉效果，使比赛场地更加安全、安全和有效的照明，因此，它是非常重要的。

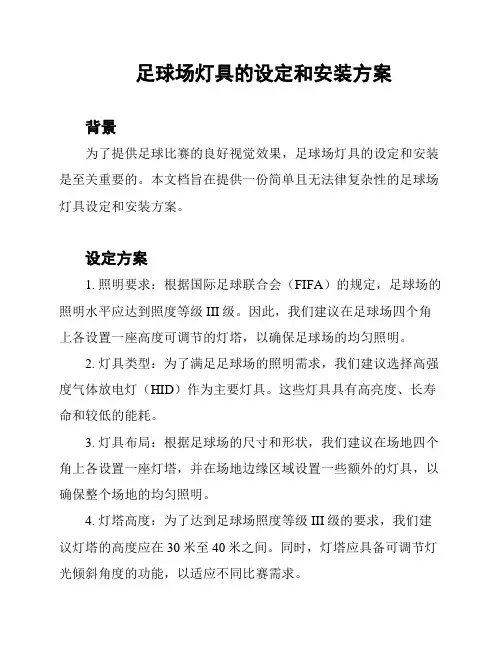

足球场灯具的设定和安装方案背景为了提供足球比赛的良好视觉效果，足球场灯具的设定和安装是至关重要的。
本文档旨在提供一份简单且无法律复杂性的足球场灯具设定和安装方案。
设定方案1. 照明要求：根据国际足球联合会（FIFA）的规定，足球场的照明水平应达到照度等级III级。
因此，我们建议在足球场四个角上各设置一座高度可调节的灯塔，以确保足球场的均匀照明。
2. 灯具类型：为了满足足球场的照明需求，我们建议选择高强度气体放电灯（HID）作为主要灯具。
这些灯具具有高亮度、长寿命和较低的能耗。
3. 灯具布局：根据足球场的尺寸和形状，我们建议在场地四个角上各设置一座灯塔，并在场地边缘区域设置一些额外的灯具，以确保整个场地的均匀照明。
4. 灯塔高度：为了达到足球场照度等级III级的要求，我们建议灯塔的高度应在30米至40米之间。
同时，灯塔应具备可调节灯光倾斜角度的功能，以适应不同比赛需求。
5. 灯具控制系统：为了实现足球场灯具的灵活控制，我们建议采用智能化的灯具控制系统。
该系统可以根据比赛时间和需求，自动调整灯光亮度和角度。
安装方案1. 基础设施准备：在进行灯具安装之前，需要确保足球场的基础设施符合灯塔安装的要求。
这包括灯塔安装位置的平整性、稳定性以及电力供应的充足性。
2. 灯塔安装：按照灯塔制造商提供的安装说明进行安装。
在安装过程中，确保灯塔的固定牢固，并注意安全操作。
3. 灯具布线：在灯塔安装完成后，进行灯具布线工作。
确保电线的质量和安全性，并遵循相关的电气安全标准。
4. 灯具调试：在灯具安装完成后，进行灯具的调试工作。
通过调整灯光亮度和角度，确保足球场的照明效果符合要求。
5. 安全检查：在灯具安装和调试完成后，进行全面的安全检查。
确保灯具和电气设备没有任何安全隐患，并符合相关的安全要求。
总结本文档提供了一份简单且无法律复杂性的足球场灯具设定和安装方案。
通过合理的照明设定和安装流程，可以提供良好的足球比赛视觉效果，并确保安全性和可靠性。

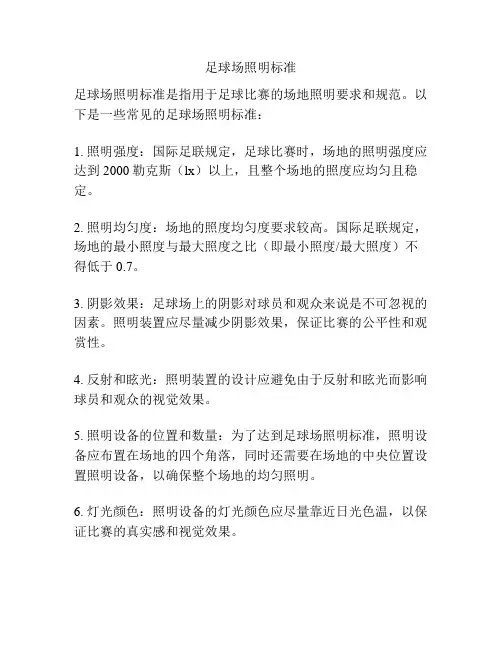

足球场照明标准
足球场照明标准是指用于足球比赛的场地照明要求和规范。
以下是一些常见的足球场照明标准：
1. 照明强度：国际足联规定，足球比赛时，场地的照明强度应达到2000勒克斯（lx）以上，且整个场地的照度应均匀且稳定。
2. 照明均匀度：场地的照度均匀度要求较高。
国际足联规定，场地的最小照度与最大照度之比（即最小照度/最大照度）不得低于0.7。
3. 阴影效果：足球场上的阴影对球员和观众来说是不可忽视的因素。
照明装置应尽量减少阴影效果，保证比赛的公平性和观赏性。
4. 反射和眩光：照明装置的设计应避免由于反射和眩光而影响球员和观众的视觉效果。
5. 照明设备的位置和数量：为了达到足球场照明标准，照明设备应布置在场地的四个角落，同时还需要在场地的中央位置设置照明设备，以确保整个场地的均匀照明。
6. 灯光颜色：照明设备的灯光颜色应尽量靠近日光色温，以保证比赛的真实感和视觉效果。
这些标准的具体要求可能因国家、地区和比赛级别的不同而有所区别，但以上是一些常见的足球场照明标准。
五人制足球场照明灯围网设计方案
1、五人制足球场所的照度标准（GB）：
业余比赛（训练）：150lx－300lx，一般比赛：300lx－500lx，
正式比赛：500－750－更高（1500lx）。
观众席30lx－100lx。
2、安装环境说明：
室外场地的四周围网高度标准在4-6米之间，视球场周围环境与建筑物高度，也可适量增减。
需要安装照明灯光的球场，除室内屋顶灯具分布外，室外球场上空和端线两侧不应设置灯具。
室外球场灯具应设置在两侧围挡网距地面高6米以上，灯光从球场两侧场面均匀照射。
3、专业建议：
1、球场照明灯的光源宜采用金卤灯（白光或者黄光）；
2、灯具要照射面广的，反光板要清晰的，采用一体化灯具；
3、光源功率根据灯具高度、布灯密度和光照需求采用400w－1000w。
4、根据不同比赛级别，灯光可分组控制；
5、灯具高度在6-8米为宜，安装在人的视线上部位置；
6、灯具间距大一些，眩光程度会轻一点；
灯光案例：。
足球场照明灯具有哪些标准
1、足球场照明灯色温
色温是描述照度显现出来的暖（红色）或者冷（蓝色）的感觉或现象。
单位是开尔文（Tk）。
门前的数字摄像技术，摄像机能够根据实际的色温和对比度进行调解。
得到所希望的理想的色彩质量。
对所有比赛等级的室外体育场，Tk≥4000即可满足需求。
2、足球场照明灯垂直照度
场地摄像机垂直照度，垂直照度是指运动员垂直而上的照度。
垂直照度有助于往比赛过程中捕捉运动中瞬间动拍特写，尤其是面部表情。
这些画面都被场地摄像机捕获。
垂直照度变化太大将导致数字视频质量差。
设计师必须考虑各个方向的照度平衡，以减少场地摄像机拍摄时，照度的不均衡。
3、足球场照明灯水平均匀度
水平照度是将照度计在场地上空水平放置时所测出来的值。
通常测量和计算场地的照度最大值、最小值和平均值等相关数据。
4、足球场照明灯显色指数
显色指数是人工照明光源仿照自然光的能力。
实际上要求显色指数范围是Ra20~Ra100，显色指数越高，光色越好。
5、足球场照明灯固定摄像机垂直照度
被边线和球门底线摄像机捕捉的场地上的垂直照度归类于固定摄像机的垂直照度。
这些摄像机镜头在比赛过程中必须覆盖全场。
垂直照度变化太大将导致数字视频质量差，设计师必须考虑各个方向的照度平衡，以减少固定摄像机拍摄时，照度的不均衡。
6、足球场照明灯变差系数
足球一项高速运动，维持场地良好的照度均匀度，有助于提高运动员的比赛状态并拍摄出高质量的视频录像。
/。
足球场电气照明施工方案1. 引言足球场电气照明施工方案旨在为足球场提供高质量、高亮度的照明设施，以确保比赛期间提供良好的视觉效果和安全保障。
本文档将介绍足球场电气照明施工方案的设计标准、材料选择、设备安装和维护等方面内容。
2. 设计标准2.1 照明要求根据国际足球联合会（FIFA）的要求，足球场的照明需满足以下标准：•平均照度：足球场内部至少为500勒克斯（lx），比赛区域至少为750勒克斯（lx）。
•照度均匀度：足球场内部不低于0.7，比赛区域不低于0.8。
•闪烁指数：不应超过0.3。
2.2 设计考虑因素在设计足球场电气照明施工方案时，需要考虑以下因素：•足球场的大小和形状•照明设施的安装高度和角度•照明设备的选型和布局•照明系统的调光和控制3. 材料选择3.1 灯具足球场照明常用的灯具包括金卤灯、LED灯和荧光灯。
根据节能和维护成本的考虑，建议采用LED灯作为照明设备。
LED灯具具有以下优点：•高亮度和高色彩还原性•节能高效•寿命长，减少维护成本•可调光性和可集中控制性3.2 照明支架照明支架的材料应具有耐腐蚀、耐候性和结构稳定性。
常用的照明支架材料包括钢材、铝合金和不锈钢。
根据成本和性能的考虑，建议选择钢材作为照明支架的材料。
4. 设备安装4.1 照明设备布局照明设备的布局应根据足球场的大小和形状进行合理规划。
一般来说，照明设备应安装在比赛区域的中央位置，并根据需要进行适当的调整。
为了保证照度均匀度和照明质量，建议采用联动控制系统，可以通过计算机或手机等设备实现集中控制。
4.2 照明支架安装照明支架的安装应符合相关的安全规范，确保设备的稳定性和安全性。
安装过程中需要注意以下事项：•照明支架的固定方式和角度应符合设计要求。
•使用适当的螺栓和螺母进行固定，确保固定牢固。
•安装期间需要保持足球场的平整和无障碍。
5. 维护和检修为了保证足球场照明设备的正常运行和寿命，需要进行定期的维护和检修。
以下是一些常见的维护和检修事项：•定期清洁灯具表面，以保持照明效果。
足球场照明―国际奥委会技术报告这份报告是足球场泛光照明指导性文件，适用于从训练场到带有观众看台的体育场。
本文件不仅用于足球场，也可用于橄榄球场或曲棍球球场以及某些类似的运动比赛场地。
１简介足球场照明质量主要取决于照度水平、照度均匀度和眩光控制程度。
运动员所需的照明水平与观众不一样，对运动员而言，所需照明水平相对较低，而观众的目的是观看比赛，照明要求是随着观看距离的增加而增加的。
表中给出的是照度正常使用值，在设计的时候，要考虑到灯具使用寿命期内因灰尘或光源衰减而造成的光输出减少。
光源的衰减取决于安装地点的环境条件和所选择的光源类型，因此，新灯具的初始照度为表中推荐值的１．２～１．５倍。
灯具产生眩光的程度取决于灯具的密度、投射方向、数量、在赛场中观看的位置、环境亮度等。
事实上，灯具的数量与赛场观众席的多少有关。
相对而言，训练场只要安装简单的灯具即可；而大型体育场要安装更多的灯具，通过控制光束，以达到高照度、低眩光的目的。
除了对运动员和观众眩光外，灯具也能在赛场外产生眩光。
但不要将灯光照射到足球场或体育场周围的道路或居民区。
关于彩色电视转播的照明要求，在"ＣＩＥ２８号出版物（１９７５）--体育比赛彩色电视转播照明要求"中已提出。
２观众较少或没有观众的娱乐、训练场照明２．１照度2.1.1 照度水平比赛场地内平均水平照度值为５０～１５０Ｌｕｘ。
2.1.2 照度均匀度训练场最小水平照度与平均水平照度之比不小于１∶４。
２．２光源足球场照明光源可采用金属卤化物灯、高压钠灯和卤钨灯，光源的选择由每年使用的时间、工程初次投资和维护成本决定。
３有观众席的场地照明３．１照度3.1.1 照度水平对观众而言，运动员的可见度既与垂直照度有关，又与水平照度有关。
垂直照度取决于泛光灯的投射方向和位置，参见图４。
由于水平照度易于计算和测量，因此照度推荐值指的是水平照度。
观众数量因赛场的不同差异较大，而观看距离与赛场的容量有关，所以赛场所要求的照度按上表要求随体育场的增大而增加。
足球场灯具的设定和安装方案为了确保足球场的照明效果达到最佳，同时保证运动员和观众的安全，本方案将详细阐述足球场灯具的设定和安装流程。
1. 足球场照明标准根据国际足球联合会(FIFA)和我国足球协会的相关规定，足球场的照明标准应满足以下要求：- 垂直照度：足球场的主要比赛区域垂直照度不应低于1000 lux；- 均匀度：整个足球场照度均匀度不应低于0.7；- 眩光控制：足球场观众区和运动员区应避免产生眩光；- 色温：照明系统的色温应接近自然光，推荐为5500-6500K。
2. 灯具选型根据足球场照明标准，我们推荐选择高光效、低能耗的专业足球场照明灯具。
目前市场上有多种类型的足球场照明灯具，如LED球场灯、金卤灯、高压钠灯等。
在选型时，应结合足球场的实际需求和预算进行选择。
3. 灯具布局设计足球场灯具的布局设计应考虑以下因素：- 灯具数量：根据足球场的面积、照明标准和照度要求计算灯具数量；- 灯具安装高度：灯具安装高度应根据足球场的大小和灯具类型确定，一般建议在15-25米范围内；- 灯具安装角度：灯具的安装角度应确保光线覆盖到足球场的每个角落，同时避免产生眩光和阴影。
4. 照明系统设计足球场照明系统设计应包括以下内容：- 电源设计：根据照明负荷和足球场的用电需求，设计合适的电源方案；- 控制系统：采用智能控制系统，实现照明亮度的调节和控制，节能降耗；- 保护措施：照明系统应具备过载、短路、漏电等保护措施，确保安全运行。
5. 安装施工足球场灯具的安装施工应遵循以下步骤：1. 准备工具和材料：根据施工方案，准备相应的工具和材料，如吊车、梯子、螺丝、电线等；2. 安装灯具：按照设计方案，将灯具安装在指定位置，确保灯具稳定可靠；3. 连接电线：将灯具与电源线路连接，确保连接正确无误；4. 调试照明系统：安装完成后，对照明系统进行调试，确保照度、均匀度和眩光控制达到规定要求；5. 验收：施工完成后，进行验收，确保照明系统运行正常，满足足球场的使用需求。
足球是一项对抗性极强的集体竞技项目，在世界范围内广为流行的体育项目。
足球运动发展史足以说明起生命力及影响力。
根据国际足联的规定，足球场场地长为105~110m，宽为68~75m，球场底线和边线外侧至少5m内不能有障碍物，以保证运动员的安全。
一．我国关于足球场的照明标准：1.室外足球场的照明标准等级使用功能照度（lx）照度均匀度光源眩光指数GRE h E vmaiU h U vmin U vauxRa T cp(K)U1U2U1U2U1U2Ⅰ训练和娱乐活动200——0.3————≥20≤55Ⅱ业余比赛专业训练300——0.5————≥80≥4000≤50Ⅲ专业比赛500—0.40.6————≥80≥4000≤50ⅣTV转播国家、国际比赛—10000.50.70.40.60.30.5≥80≥4000<50ⅤTV转播重大、国际比赛—14000.60.80.50.70.30.5≥90≥500≤50ⅥHDTV转播重大、国际比赛—20000.70.80.60.70.40.6≥90≥5500≤50—TV应急—10000.50.70.40.6——≥80≥4000≤50注：应避免对运动员，特别在"角球"时对守门员造成直接眩光。
2.室内足球场的照明标准等级使用功能照度（lx）照度均匀度光源眩光E h E vmai U h U vmin U vauxRa T cp(K)指数GRU1U2U1U2U1U2Ⅰ训练和娱乐活动300——0.3————≥65≤35Ⅱ业余比赛、专业训练500—0.40.6————≥65≥4000≤30Ⅲ专业比赛750—0.50.7————≥65≥4000≤30ⅣTV转播国家、国际比赛—10000.50.70.40.60.30.5≥80≥4000≤30ⅤTV转播重大、国际比赛—14000.60.80.50.70.30.5≥80≥4000≤30ⅥHDTV转播重大、国际比赛—20000.70.80.60.70.40.6≥90≥5500≤30—TV应急—7500.50.70.30.5——≥80≥4000≤30注：比赛场地上方应有足够的照度，但应避免对运动员造成眩光。
