地质填图方法及三大岩类分类和命名原则目录一、地质填图方法和研究内容 2二、地质填图精度要求 5三、勘查区大比例尺地质填图（1/1万～1/2千）基本要求 11四、沉积岩岩石分类和命名原则 12五、火成岩岩石分类和命名原则 24六、变质岩岩石分类和命名原则 71七、中国年代地层表 99八、图片展示 101一、地质填图方法和研究内容※填图比例尺：1、小比例尺1：100万、1：50万2、中比例尺：1/25万、1/20万、1/10万3、大比例尺： 1/5万、1/2.5万4、勘查区大比例尺：1/1万、1/5千、1/2千、1/1千、1/500（一）沉积岩区沉积岩采用多重地层单位划分，岩石地层方法填图（包括岩石地层单位、生物地层单位、年代地层单位、层序地层单位等）1、查明岩石地层单位的岩性、主要物质成分和地球化学特征、基本层序、化石内容、沉积特征（结构、构造及组构特征）、厚度、产状、形态、成因、含矿性、接触关系、时空分布变化等。
2、正确建立地层层序，合理划分正式（即正式命名的）与非正式（即不必正式命名的）岩石地层单位，研究它们与生物地层单位、年代地层单位的关系，进行多重地层单位的划分和研究对比。
3、进行沉积环境、沉积作用以及沉积岩层形成和发展演化历史的研究。
(二)侵入岩区侵入岩采用岩性+时代的方法填图1、查明花岗岩类侵入体的形态与规模、矿物成分、岩石化学和地球化学特征、岩石类型、结构构造、组构特征（流动构造和变形构造）、包体特征（捕虏体、残留体和深源暗色包体）、脉岩（派生脉岩和区域性脉岩）的规模、产状和组分等。
2、查明花岗岩类岩体内外接触带的交代蚀变作用、同化混染作用以及分异作用的特征。
3、研究花岗岩复式岩体内部的脉动、涌动和超动等接触关系；根据侵入体的相互接触关系和同位素年龄资料确定侵入体的侵入时代与侵入顺序并讨论它们的时空分布规律。
4、按花岗岩类的成分序列或结构序列的基本概念，划分侵入体，建立正式或非正式填图单位，并探讨岩浆作用的演化历史，研究侵入体的就位机制，以及侵入体与矿产的关系。

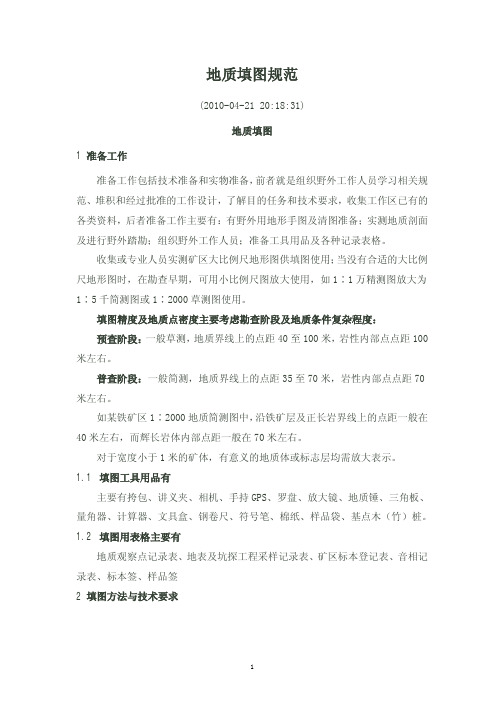

地质填图规范(2010-04-21 20:18:31)地质填图1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1穿越法填图穿越法填图在中小比例尺填图中是主要方法。
地质填图要求与方法一、概述㈠地质填图又称地质测量。
地质填图在固体矿产普查找矿工作中和矿床（区）评价工作中，是一项基本的，又是必不可少的重要工作手段。
㈡地质填图矿产勘查全过程中，常采用的比例尺有1：25000、1：10000、1：5000、1：2000、1：1000五种。
从使用的范围和目的出发，一般在普查找矿阶段。
在物化探及重砂异常找矿中、在矿床（区）勘探期间的矿区外围找矿时，常使用1：25000、1：10000比例尺地质填图；在矿床（区）详查、勘探阶段，常进行1：5000～1：1000比例尺地质填图。
在确定矿区地质填图比例尺时，还必须综合考虑矿区范围的大小、矿体形态复杂程度、矿石质量或矿化均匀程度等因素，通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时，地质填图比例尺应适当放大。
㈢布置1：25000、1：10000比例尺地质填图的目的，在于阐明测区地质构造和成矿地质条件，用以找矿和扩大矿床（区）远景。
测区范围一般应包括：与已知矿床有地质联系的矿（化）点；找矿标志明显地段；各种找矿手段（包括地质、物化探、重砂等）的综合异常地段。
㈣1：5000－1：1000地质填图是在矿床（区）普详查或勘探阶段进行，主要任务是：全面而详细研究矿床（区）地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布；研究矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、储量计算，为矿山设计和建设提供地表地质资料。
测区范围通常局限于矿体和近矿围岩分布地段，但应包括探矿工程布置范围。
二、地质填图准备㈠资料收集：收集工作区内或大一些范围内有关前人工作成果资料。
1、测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。
如果有包括测区的小比例尺地质图（1：10万或 1：20万等）也应收集。
2、测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
3、测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度。

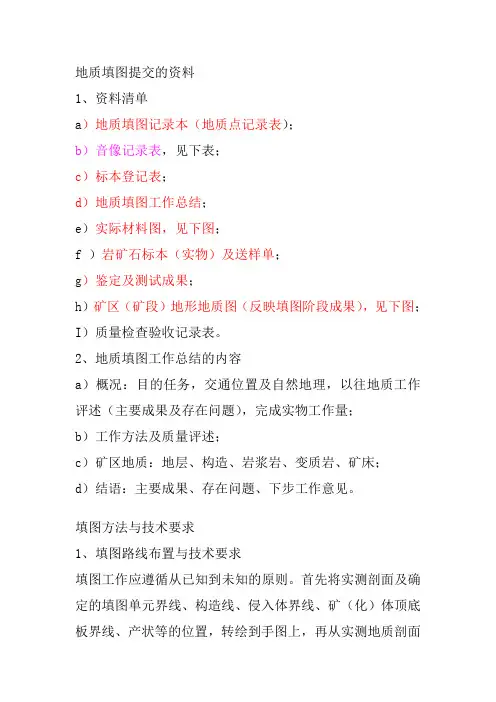

地质填图提交的资料1、资料清单a）地质填图记录本（地质点记录表）；b）音像记录表，见下表；c）标本登记表；d）地质填图工作总结；e）实际材料图，见下图；f ）岩矿石标本（实物）及送样单；g）鉴定及测试成果；h）矿区（矿段）地形地质图（反映填图阶段成果），见下图；I）质量检查验收记录表。
2、地质填图工作总结的内容a）概况：目的任务，交通位置及自然地理，以往地质工作评述（主要成果及存在问题），完成实物工作量；b）工作方法及质量评述；c）矿区地质：地层、构造、岩浆岩、变质岩、矿床；d）结语：主要成果、存在问题、下步工作意见。
填图方法与技术要求1、填图路线布置与技术要求填图工作应遵循从已知到未知的原则。
首先将实测剖面及确定的填图单元界线、构造线、侵入体界线、矿（化）体顶底板界线、产状等的位置，转绘到手图上，再从实测地质剖面两侧逐渐展开进行。
2、填图方法与技术要求填图方法主要包括穿越法和追索法两种。
（1）穿越法填图按照填图精度要求的观察路线距离，在手图上垂直（或大致垂直）岩层走向布置观察路线。
观察路线要根据填图精度和基岩出露情况考虑点距和线距。
工作路线见下图。
（2）追索法填图在穿越法填图基础上，对标志层、矿（化）体、蚀变带、主要断层等，采用沿其走向追索填图。
观察路线一般采用“之”字形迂回布置，以控制其顶、底界线和了解变化情况。
工作路线见下图。
3、地质点布置与技术要求（1）地质点分类地质点主要分为基本点、加密点、岩性或产状点三类：a）基本点：为控制测区地质界线和基本构造形态布置的观察点。
基本点应布置在测区填图单元的地质界线、含矿层或矿体、蚀变带界线、岩体界线、断层面及褶皱轴等位置上。
基本点要求作详细的文字记录（必要时作放大素描图）。
b）加密点：为进一步控制地质界线和构造形态的变化，在满足基本点密度要求的前提下，在基本点之间沿地质界线加密布置的观察点。
加密点只作简要的文字记录。
c）岩性或产状点：为控制和了解地质界线之间岩层产状变化及岩性特征、满足基本点密度和数量要求而布置的观察点，岩性或产状点只需记录岩层产状和岩性特征。
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
地质填图规范1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1 填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2 填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1 穿越法填图穿越法填图在中小比例尺填图中是主要方法。
具体作法是：自实测剖面线为起点，按设计填图精度要求的路线距离，大致垂直岩层走向布置地质观察路线，线距既要考虑填图精度要求，也要考虑岩层出露情况。
1:10000地质填图工作细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α〃cosβ〃sinγ±cosα〃sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
地质填图的标准野外地质填图是整个地质工作中最基础，同时也是最重要的地质工作之一，那么其技术要求、地质填图中的编录要求有哪些呢，请参照如下:一、根据所确定的矿区填图单位，用穿越法、追索法或二者结合的方法填图。
采用地质观察点、观察路线相结合的形式编录。
同时辅以必要的探矿工程揭露，将地质界线等要素填绘在相应的地形图上。
填比例尺为1：25 000及1：10 000（矿区另有更大比例尺地质图）的地质图时，地质观察点及一般地质界线用半仪器法定位，矿层（体）等重要地质界线用仪器法定位；大型沉积矿床的1：10 000地质图及比例尺为1：5000、1：2 000及1：1 000的矿区地质图则均用仪器法定位。
填图所用的地形底图的精度应符合设计要求，比例尺应大于或等于填图的比例尺。
还要防止野外手图及清图的图纸在工作过程中伸缩变形影响精度。
二、地质填图时对原始地质编录的要求1、地质观察点和地质观察路线的原始地质编录可用活页记录表格或野外记录簿记录。
使用自动化制图系统时，可用数据采集代码作记录，路线上的地质现象及表上未包括的项目要作补充文字描述。
编录内容除{实测地质剖面时，要仔细观察各种地质现象，测量各种数据并记录，主要内容是：岩石名称、岩石特征（颜色、风化特征、成分、结构、构造等）；古生物及遗迹化石；蚀变及矿化现象；岩（矿）脉的岩矿石名称、岩性、穿插关系及产状、厚（宽）度；地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向上的变化等。
原则可根据出露情况计算，也可直接测量。
有意义的地质现象要作放大素描和补充描述，或用照片、录像等记录。
}规定的以外，还应包括点号、位置、露头描述、路线上地质情况及地质界线在空间的连接等等。
2、地质图上的界线及断裂必须在野外实地连接，综合各种天然的和人工的露头观察资料，航片、卫片资料，物、化探资料，按实地走向连线，并明确标示实测和推测的界线。
掩盖面积大，仅有零星露头的矿区，要填露头分布图，露头边界用仪器法（矿部分）及半仪器法（非矿部分）定位，实地连接成图；如露头太小，可适当放大填在图上。
地质填图必备
一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味
三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为0.3~2cm）,无摇振反应，切面光滑，干强度高，韧性高。
二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹30cm厚薄层粉土，湿，中密~密实。
二十三、碎石土：浅黄色，灰黄色，中密~密实，碎石含量50%~70%棱角形，次棱角形，一般直径20~40mm最大粒径120mm
成份以灰岩为主，少量为砂岩，由老黄土、新黄土，中粗砂，砾石充填。
二十四、中风化灰岩：灰~深灰色，隐晶质结构中厚层状构造，岩石结构致密坚硬，裂隙发育大部分闭合，由方解石充填，岩芯多呈短柱状，长柱，少量呈碎石块状，碎粒状，土状，长度20~40cm局部溶蚀现像严重，岩芯表面呈峰窝状，溶径5~20mm,最大50mm.
二十五、全风化粘土岩：褐灰色，黄褐色，棕红色。
结构构造完全破坏岩芯呈土状，含风化碎屑，碎块，手捏易碎，遇水易分解。
二十六、强风化粘土岩：褐灰色，黄褐色。
棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。
二十七、页岩：灰黄色，薄层状，手捏易散，遇水易崩解。
二、野外记录要点:
1) 粉质粘土：一般描述颜色，状态，湿度，夹含物。
土质结构特征（均质程度或夹层，互层夹薄层）。
状态：流塑、软塑、可塑、硬塑、坚硬。
湿度：稍湿、很湿、饱和、干燥。
夹含物：铁锰质斑状黑色结核及浅绿色高岭土成份局部地区夹碎石，砂石颗粒（粒径较小，并夹腐植物）
2) 粉土：描述颜色，状态（稠度）湿度，夹含物，土层结构。
切面光泽，韧性。
摇振反应。
状态同粉质粘土不可搓条，湿度同粉质粘土。
夹含物：腐蚀物。
摇振反应：取少量粉土搓成小球在手掌中摇晃，如有水溢出表示摇振反应较高，无水则低。
3) 残积土：颜色，状态，夹含物。
状态：软塑、可塑、硬塑夹含物一般为夹铁锰质结核，及少量钙质及砂质物。
4) 砾石层：颜色可有可无，密度，粒径，砾石的主要矿物，磨园度，级配，硬度。
密度——N63.5<5松散、N63.5在5~10为稍密、N63.5在10~20为中密、N63.5>20为密实。
5) 粉砂：颜色，密度，湿度，夹含物。
密度0<N<10松散、10<N<15稍密、15<N<30中密、N>30密实。
湿度：在地下水位以下为饱和。
夹含物质：母片夹腐蚀物质，局部夹碎石。
6) 岩石：颜色、采取率、岩石成分、层理特征、（节理），裂隙情况，岩芯完整程度，力学表观程度，钻进漏水或快慢的情况。
颜色：次色加主色，三色以上为杂色。
岩石成分：长石、石英、云母碎屑等。
风化程度：强、中、微、无风化阶段。
RQD：所有采取岩芯大于10cm岩芯之和与总进尺商的百分比。
现场可进行填写有效长度LO，然后再计算：100%-90%好，90%-75%￥较好，75%-50%较差，50%-25%差，小于25%很差。
岩石采取率：所有采取岩芯长度和与总进尺商的百分比，。
岩层的采取率一般不低于80%、破碎岩层一般不低于65%。
7) 岩芯完整程度的描述：长柱状L>40cm岩体完整、短长柱状20<L<40、短柱状10<L<20较破碎饼状\扁柱状3<L<10cm破碎、碎裂状\砂状L<3cm 很破碎。
岩石的力学表观特征：（锤击，手捏，手折）锤击声脆（硅质岩，钙质砂岩，）较难击碎。
锤击声不清脆（砂质泥岩，泥灰岩）较易击碎浸水后指可划痕。
锤击声哑，有凹痕（泥岩，页岩）易击碎手可折断。
锤击声哑：有较深的凹痕（半成岩或全风化岩），手可捏碎,浸水后捏成团。
8) 碎石土应描述颗粒级配,颗粒形状,颗粒排列,母岩成分,风化程度,填充物的性质和填充程度.密实度等。
9）砂土应描述颜色,矿物组成, 颗粒级配, 颗粒级配,粘粒含量.湿度,密度等。
10）粘性土应描述颜色,状态,包含物,光泽反应,摇振反应,干强度,韧性,土层结构等
地质柱状图的画法:
地质柱状图分两种：
一、钻孔地质柱状图；
1.野外工作：
根据钻探岩芯编录，记录各地层、构造特征，矿化特征。
测量各岩性段的岩芯长度,分层。
2.室内工作：
根据各回次按比例尺做图，钻孔柱状图一般为1：200，
标明各地层代号，分层，矿段，根据各种图例画图，编写岩性、构造、含水等描述，填写责任表等。
写图名。
二、实测地质柱状图，要先测地质剖面图：
1.室外工作：
选定工作地区地层出露较完整地段，进行实测。
详细记录收集：地层、构造产状、分层依据，寻找化石和各地层（含岩浆岩，变质岩）的基本特征，着重含矿地层的描述，记录剖面线的方位、各测段的坡角、地质构造、地层特征描述。
2.室内工作：
换算地层、构造的假（视）倾角，计算测线水平距离，计算各地层的真厚度。
a.做地质剖面：
按照所需的比例尺换算，根据坡角，水平距离做出测线的地形，根据视倾角做出地层分界线，画图例，标上地层代号。
b.做地质柱状图：
取一张厘米纸，按照所需要的比例尺（实测地质柱状图的比例尺一般为1：500），地层从新到老往下做（新地层在上，老地层在下），岩浆岩从最底下往边上画，根据各地质队规定的图例，标上图例，标明地质年代代号，各地层厚度，地质特征描述等，写图名。
填写责任表：写上图名、做图日期、比例尺、负责人、做图人签名。
图做完成了后，编写一份地质报告。
这是简单的做图过程，要地质专业的人士才能做和看，其中牵涉到很多地质专业知识。
