稳压二极管电路和稳压二年级管稳压电路原理分析

稳压二极管稳压电路原理稳压二极管稳压电路是一种应用广泛的电子电路，用于稳定电压输出。

它的工作原理是通过利用二极管的特性，在电路中引入稳压二极管，使得在输入电压变化的情况下，输出电压保持稳定。

稳压二极管是一种特殊的二极管，也称为Zener二极管。

它在反向击穿电压下，可以在电路中产生一个恒定的稳定电压。

在常见的稳压二极管中，Zener二极管的击穿电压通常在2V到200V之间，可以根据具体的应用需求进行选择。

稳压二极管稳压电路可以分为串联型和并联型两种。

串联型稳压电路是将稳压二极管与负载电阻串联连接，以实现稳压的目的。

并联型稳压电路是将稳压二极管与负载电阻并联连接，同样可以实现稳压功能。

在串联型稳压电路中，当输入电压超过稳压二极管的击穿电压时，稳压二极管进入击穿状态，使电路中的电流通过二极管和负载电阻，从而产生稳定的输出电压。

通过合理选择稳压二极管的击穿电压和负载电阻的阻值，可以得到所需的输出电压。

在并联型稳压电路中，稳压二极管与负载电阻并联连接，形成一个分流电路。

当输入电压变化时，稳压二极管会自动调节其反向电流，以保持稳定的输出电压。

与串联型稳压电路相比，并联型稳压电路更适合用于大电流输出的情况。

稳压二极管稳压电路的一个重要参数是稳压系数，用来描述稳压二极管在击穿电压下的电压稳定性。

稳压系数越小，稳压性能越好。

一般来说，稳压二极管的稳压系数在5%到10%之间。

稳压二极管稳压电路在实际应用中具有广泛的用途。

例如，在电源电路中，稳压二极管可用于稳定输出电压，保护后续电路不受输入电压的波动影响。

在测量仪器中，稳压二极管可用于提供精确的参考电压。

此外，稳压二极管还可以用于保护其他电子元件，如集成电路和传感器，免受电压过高的损害。

稳压二极管稳压电路是一种简单而有效的电子电路，可以实现稳定的电压输出。

通过合理选择稳压二极管和负载电阻的参数，可以满足不同应用的需求。

稳压二极管稳压电路在电源、测量仪器和其他电子设备中得到广泛应用，发挥着重要的作用。

稳压二极管的工作原理
稳压二极管是一种常用的电子元件，它具有稳定电压的特性，可以在电路中起
到稳压作用。

它是一种半导体器件，通常由硅或锗等材料制成。

稳压二极管的工作原理主要是利用PN结的电压特性，通过控制电流的流动来实现稳定的电压输出。

在正常工作状态下，稳压二极管处于反向击穿状态。

当外加电压超过其击穿电
压时，稳压二极管会开始导通，将多余的电压转化为电流，从而保持输出端的电压稳定。

这种特性使得稳压二极管在电子电路中得到广泛应用，可以用来稳定电源电压，保护其他元件不受过压损坏。

稳压二极管的工作原理可以用简单的电路模型来解释。

当外加电压小于击穿电
压时，稳压二极管处于截止状态，几乎不导电。

而当外加电压超过击穿电压时，稳压二极管会迅速导通，将多余的电压转化为电流，从而保持输出端的电压稳定。

这种特性使得稳压二极管可以在一定范围内稳定输出电压，对于电子设备的正常工作至关重要。

在实际应用中，稳压二极管通常会与其他元件配合使用，构成稳压电路。

这样
的稳压电路可以保证输出端的电压在一定范围内稳定，不受外界环境和电源波动的影响。

同时，稳压二极管还可以通过串联或并联的方式来实现更高的稳压精度和更大的稳压范围，满足不同场合的需求。

总的来说，稳压二极管的工作原理是利用其反向击穿特性来实现稳定电压输出。

通过合理设计电路，稳压二极管可以在各种电子设备中发挥重要作用，保护其他元件不受过压损坏，保证设备的正常工作。

因此，对于稳压二极管的工作原理有着清晰的理解，对于电子工程师来说至关重要。

稳压二极管稳压电路1、稳压二极管稳压电路的原理硅稳压二极管稳压电路的电路图是利用稳压二极管的反向击穿特性稳压的，由于反向特性陡直，较大的电流变化，只会引起较小的电压变化。

图稳压管稳压电路 a.输入电压变化时如何稳压依据电路图可知输入电压VI的增加，必定引起VO的增加，即VZ增加，从而使IZ 增加，IR增加，使VR增加，从而使输出电压VO减小。

这一稳压过程可概括如下：VI↑→VO↑→VZ↑→IZ↑→IR↑→VR↑→VO↓这里VO减小应理解为，由于输入电压VI的增加，在稳压二极管的调整下，使VO的增加没有那么大而已。

VO还是要增加一点的，这是一个有差调整系统。

b负载电流变化时如何稳压负载电流IO的增加，必定引起IR的增加，即VR增加，从而使VZ=VO 减小，IZ减小。

IZ的减小必定使IR减小，VR减小，从而使输出电压=VO增加。

这一稳压过程可概括如下：IO↑→IR↑→VR↑→VZ↓（VO↓）→IZ↓→IR↓→VR↓→VO↑2、稳压电阻的计算稳压二极管稳压电路的稳压性能与稳压二极管击穿特性的动态电阻有关，与稳压电阻R的阻值大小有关。

稳压二极管的动态电阻越小，稳压电阻R越大，稳压性能越好。

a.当输入电压最小，负载电流最大时，流过稳压二极管的电流最小。

此时IZ不应小于IZmin，由此计算出来稳压电阻的最大值，实际选用的稳压电阻应小于最大值。

即b.当输入电压最大，负载电流最小时，流过稳压二极管的电流最大。

此时IZ不应超过IZmax，由此可计算出来稳压电阻的最小值。

即稳压二极管在使用时，肯定要串入限流电阻，不能使它的功耗超过规定值，否则会造成损坏！。

第 5 课 直流稳压电路工作原理分析与理解193 1．电路分析（1）这一稳压电路的作用也是稳定电路中A 点的直流工作电压，为放大器提供稳定的直流工作电压。

（2）分析这一电路的工作原理需要运用二极管的管压降特性，当二极管导通后，其管压降是基本不变的，对于硅二极管而言这一管压降是0.6V 。

（3） VD1、VD2和VD3串联起来，直流工作电压+V 通过R1加到这三只串联二极管上，使三只二极管同时导通，这样电路中A 点的直流工作电压是3 × 0.6 = 1.8V ，而且是稳定的，达到稳定电路中A 点直流工作电压的目的。

2．电路故障分析（1）这一电路的故障分析基本思路与前面稳压电路的故障分析相同，主要分析VD1、VD2和VD3开路和击穿时的电路故障现象。

（2） VD1、VD2和VD3是串联电路，根据串联电路的特性可以方便地分析这一电路的故障。

（3）当三只二极管中有一只二极管开路时，这一串联电路就开路，不存在稳压功能，而且电路中A 点直流电压升高许多；当其中有一只二极管短路时，电路中A 点的直流电压下降0.6V ，由于A 点正常直流工作电压本来就低，因此任意一只二极管短路都将影响到放大器的正常工作。

5.4.2 稳压二极管典型稳压电路工作原理分析与理解图5-45所示是稳压二极管稳压电路。

电路中，VD1是稳压二极管；U i 是没有经过稳压的直流电压，在这一电路中是输入电压；U o 是经过这一电路稳定后的直流输出电压，其电压大小稳定。

1．电路分析（1）如果电路中没有接入稳压二极管VD1，当直流输入电压U i 大小在波动时，直流输出电压U o 也随之波动，这时直流输出电压U o 没有稳压特性。

（2）加入稳压二极管VD1之后，直流输入电压U i 经电阻R1加到VD1上，使VD1导通，根据稳压二极管特性可知，这时VD1两端的直流电压降是稳定的，这样直流输出电压U o 是稳定的，达到稳压目的。

（3）稳压二极管稳压电路中，稳压电路的直流输出电压大小就是电路中稳压二极管VD1的稳压值。

三极管和稳压二极管的稳压电路原理稳压电路是一种常用的电路，用于使电压在一定范围内稳定。

三极管和稳压二极管是两种不同的稳压电路，下面将详细介绍它们的稳压电路原理。

三极管稳压电路是一种基于负反馈原理的电路，它通过反馈电路控制输出电压的变化，使得输出电压稳定在设定值。

三极管稳压电路的基本原理如下：1.工作原理：三极管依托PN结的特性，提供了一个具有放大功能的开关。

当输出电压低于设定值时，三极管处于导通状态，将电流输入负载。

当输出电压达到设定值时，三极管进入截止状态，停止输入电流。

2.反馈电路：稳压电路中的反馈电路起到测量输出电压并调节三极管工作状态的作用。

反馈电路在输入电压和输出电压之间建立一个反馈回路，通过比较两者的差异，产生一个反馈信号，用于控制三极管。

3.电流调节器：稳压电路中的电流调节器用于调整输入电流，使得输出电压稳定在设定值。

在三极管稳压电路中，电流调节器通常是通过调节电流源电阻来实现。

三极管稳压电路具有以下特点：1.稳定性好：通过反馈回路控制，使得输出电压稳定在设定值，对电源波动和负载变化具有一定的抑制能力。

2.反应速度快：基于三极管的开关特性，响应速度比较快，适用于对电压稳定性要求较高的电路。

3.可靠性高：三极管是一种常见的电子元件，有良好的可靠性和稳定性。

二、稳压二极管电路原理稳压二极管电路是一种基于Zener二极管特性的电路，它通过Zener 二极管的击穿特性来稳定输出电压。

稳压二极管电路的基本原理如下：1.工作原理：稳压二极管是一种功能类似于普通二极管的二极管，其特点是在逆向电压达到设定值时，可以击穿，形成一个稳定的逆向电压。

当逆向电压小于设定值时，稳压二极管处于正常工作状态；当逆向电压大于设定值时，稳压二极管击穿并维持在设定的电压范围内。

2.电压稳定：稳压二极管通过选择适当的击穿电压，可以实现对输出电压的稳定控制。

在稳压二极管击穿之前，它在逆向偏置下是一个具有高电阻的二极管，只有在逆向电压超过其击穿电压时，它才具有较低的电阻值。

稳压二极管原理电路及应用引言二极管因用途不同而种类繁多。

稳压二极管是其中的一种。

我们知道晶体二极管具有单向导电的性能。

正向连接时是导电的(在电路中，二极管的正极接电源的正极，二极管的负极接电源的负极)，反向连接是不导电的，只有很小很小的漏电流。

但是如果给某些特定二极管反向电压逐渐加大到某一数值，二极管就会被击穿，这时二极管又开始反向导电。

随着导电电流逐渐增大(只要电流不是增加到损坏二极管的程度)，二极管两端的电压却基本上保持不变，几乎恒定在二极管击穿的电压数值上。

这就是二极管的反向击穿特性。

利用这个特性，人们制成稳压二极管[1]。

由于这种反向击穿特性能起稳压作用，所以在电路中稳压二极管必须反向连接，就是二极管的正极接电源的负极，二极管的负极接电源的正极。

1．稳压二极管的原理及电路1.1稳压管的特性稳压管的伏安特性曲线如图l所示。

由图可见，反向电压在一定围变化时，反向电流很小;当反向电压增高到击穿电压时，反向电流突然剧增，即稳压管反向击穿;此后，虽然电流在很大围变化，但稳压管两端的电压变化很小，这一特性便可用来稳压。

稳压管与其他二极管不同的是，其反向击穿是可逆的。

当反向电压去掉后，稳压管又恢复正常状态但是，如果反向电流超过允许值，稳压管的PN结也会因过热而损坏。

由于硅管的热稳定性比锗管好，因此一般都用硅管做稳压二极管，例如2CW系列和2DW系列都是硅稳压二极管[2]图1 硅稳压二极管伏安特性和符号1.2 稳压管的主要参数1.2.1 稳定电压U:稳压管反向击穿后稳定工作时的电压值称为稳定电压，如2CW13型为5V一6.5V，具有温度补偿作用的2DW7A型稳压管为5.8V一6.6V。

对于某只稳压管，其U Z是这个围的某一确定数值。

因此在使用时，具体数值需要实际测试。

1.2.2 稳定电流I Z稳压管反向击穿后稳定工作时的反向电流称为稳定电流。

稳压管允许通过的最大反向电流称为最大稳定电流I Zmax。

使用稳压管时，工作电流不能超过I Zmax，否则稳压管可能损坏。

稳压二极管工作原理、参数、稳压电路设计方法图文说明常见稳压二极管如图1.14 所示。

(a) 实物图(b) 图形和文字符号图1.14 常见稳压二极管1.稳压二极管工作原理加在二极管上的反向电压如果超过二极管的承受能力，二极管就要击穿损毁。

但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来看，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小，该二极管起到了稳压作用。

这种特殊的二极管叫稳压管，其实物如图1.14所示，它的特性曲线和符号如图1.15所示，其正向特性曲线与普通二极管相似，而反向击穿特性曲线很陡。

在正常情况下稳压管工作在反向击穿区，由于曲线很陡，反向电流在很大范围内变化时，端电压变化很小，因而具有稳压作用。

图中的U Z表示反向击穿电压，当电流的增量△I Z很大时，只引起很小的电压变化，即△U Z变化很小。

图1.15 稳压二极管符号及伏安特性曲线2.稳压管的主要参数⑴稳定电压指稳压管通过规定的测试电流时，稳压管两端的电压值。

由于制造工艺的原因，同一型号管子的稳定电压有一定的分散性。

⑵稳定电流I Z指稳压管的工作电压等于稳定电压时通过管子的所需最小电流。

低于此值，无稳压效果；高于此值，只要不超过最大工作电流I ZM 均可以正常工作，且电流越大，稳压效果越好。

⑶动态电阻 指稳压管两端电压变化量与相应电流变化量的比值，即：ZZ Z I U r ∆∆= 稳压管稳压性能的好坏，可以用它的动态电阻r Z 来表示。

稳压管的反向特性曲线愈陡，则动态电阻愈小，稳定效果愈好。

⑷最大工作电流I ZM 和最大耗散功率P ZM最大工作电流I ZM 指管子允许通过的最大电流。

最大耗散功率P ZM 等于最大工作电流I ZM 和他对应的稳定电压U Z 的乘积，它是由管子的温升所决定的参数。

稳压二极管工作原理及故障特点稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。

这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。

故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。

在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。

常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值3.3V 3.6V 3.9V4.7V5.1V 5.6V6.2V 15V 27V 30V 75V稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。

稳压管在稳压设备和一些电子电路中获得广泛的应用。

我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。

如图画出了稳压管的伏安特性及其符号。

(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。

对于同一型号的稳压管来说，稳压值有一定的离散性。

(2)稳定电流Iz 稳压管工作时的参考电流值。

它通常有一定的范围，即Izmin——Izmax。

(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。

通常工作电流越大，动态电阻越小，稳压性能越好。

(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。

不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。

稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。

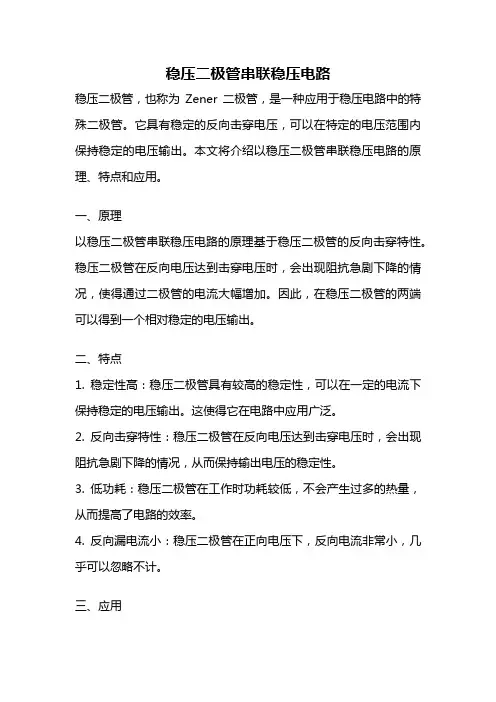

稳压二极管串联稳压电路稳压二极管，也称为Zener二极管，是一种应用于稳压电路中的特殊二极管。

它具有稳定的反向击穿电压，可以在特定的电压范围内保持稳定的电压输出。

本文将介绍以稳压二极管串联稳压电路的原理、特点和应用。

一、原理以稳压二极管串联稳压电路的原理基于稳压二极管的反向击穿特性。

稳压二极管在反向电压达到击穿电压时，会出现阻抗急剧下降的情况，使得通过二极管的电流大幅增加。

因此，在稳压二极管的两端可以得到一个相对稳定的电压输出。

二、特点1. 稳定性高：稳压二极管具有较高的稳定性，可以在一定的电流下保持稳定的电压输出。

这使得它在电路中应用广泛。

2. 反向击穿特性：稳压二极管在反向电压达到击穿电压时，会出现阻抗急剧下降的情况，从而保持输出电压的稳定性。

3. 低功耗：稳压二极管在工作时功耗较低，不会产生过多的热量，从而提高了电路的效率。

4. 反向漏电流小：稳压二极管在正向电压下，反向电流非常小，几乎可以忽略不计。

三、应用1. 电源稳压：稳压二极管可以应用于各种电源稳压电路中，使得电路输出的电压稳定在一定的范围内，从而保护后续电路不受过高或过低的电压影响。

2. 电压参考源：稳压二极管的稳定性和精度较高，可以应用于需要稳定参考电压的电路中，如模拟电路中的参考电压源。

3. 温度补偿：由于稳压二极管具有稳定的反向击穿电压，可以在一定程度上对温度进行补偿。

在一些温度变化较大的应用中，可以通过稳压二极管来实现温度补偿。

4. 电压限制保护：稳压二极管可以应用于电路中，起到电压限制保护的作用。

当电路中的电压超过稳压二极管的击穿电压时，稳压二极管会起到限制电压的作用，保护后续电路不受过高的电压影响。

5. 信号调节：稳压二极管可以应用于信号调节电路中，使得输出的信号电压稳定在一定的范围内，确保信号的质量和稳定性。

以稳压二极管串联稳压电路是一种常用的稳压电路，具有稳定性高、反向击穿特性、低功耗和反向漏电流小等特点。

它可以应用于各种电源稳压、电压参考源、温度补偿、电压限制保护和信号调节等领域。
