二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。
正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。
发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。
电流继电器起动后，常开触点闭合，起动时间继电器KT1。
时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。
不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。
小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。
若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。
若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。
零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。
设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。
根据经验，零序电压继电器的动作电压一般为5V。
当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。
即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。
一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。
继电保护模拟习题+参考答案一、判断题（共100题，每题1分，共100分）1.接地故障时，保护安装处零序电流和零序电压的相位关系与变电站和有关支路的零序阻抗角、故障点有无过渡电阻有关。
（）A、正确B、错误正确答案：B2.系统零序电流的分布与电源点的分布有关，与中性点接地的多少及位置无关。
（）A、正确B、错误正确答案：B3.在系统发生振荡情况下，同样的整定值，全阻抗继电器受振荡的影响最大，而椭圆继电器所受的影响最小。
（）A、正确B、错误正确答案：A4.零序电流的分布，与系统的零序网络无关，与电源的数目有关。
（）A、正确B、错误正确答案：B5.采用0°接线方式的阻抗继电器相间短路时的测量阻抗与故障类型无关。
（A、正确B、错误正确答案：A6.变压器纵差动保护不能反应变压器绕组的匝间短路故障。
（）A、正确B、错误正确答案：B7.电力系统中的负荷多数都是阻感性的，但是线路却是阻容行性的。
（）A、正确B、错误正确答案：B8.断路器合闸后加速与重合闸后加速共用一块加速继电器。
（）A、正确B、错误正确答案：A9.重瓦斯继电器的流速一般整定在（0.6～1.5）m/s。
（）A、正确B、错误正确答案：A10.双母线固定连接方式的完全电流差动保护，当固定连接被破坏时，保护依然能正确动作。
（）A、正确B、错误正确答案：B11.变压器气体继电器的安装，要求变压器顶盖沿气体继电器方向与水平面具有1%～1.5%的升高坡度。
（）A、正确B、错误正确答案：A12.高频阻波器的作用是将高频信号限制在被保护的输电线路以内，而不致穿越到相邻线路上去。
（）A、正确B、错误正确答案：A13.动作时间大于振荡周期的距离保护亦应经振荡闭锁控制。
（）A、正确B、错误正确答案：B14.当低电压元件、零序过电压元件及负序电压元件只要有一个或一个以上的元件动作，立即开放母差保护跳各路开关回路。
（）A、正确B、错误正确答案：A15.单侧电源的重合闸不需要考虑同期的问题，但是需要考虑两侧保护动作时间的配合问题。
第三章1、要构成零序电流过滤器，应将三相电流互感器的二次绕组串联还是并联？答：并联2、中性点直接接地系统中发生单相接地短路时，哪个位置的零序电压最高？哪个位置的零序电压最低？答：接地短路点零序电压最高；变压器接地中性点零序电压最低（为0）。
3、中性点直接接地系统中，为什么受端变压器的中性点一般不接地？答：为了适当减小发生接地短路时短路点流过的短路电流，从而适当减轻设备绝缘受影响的程度。
4、零序电流I段为了提高保护范围，其零序电流整定值在不考虑躲过三相断路器不同期合闸所出现的零序电流情况下，采取什么措施防止三相断路器不同期合闸造成的误动？答：采取在手动合闸时或自动重合闸时，让保护稍带延时（大约100毫秒的延时）。
5、在具有单相重合闸的线路中零序电流I段配有灵敏I段和不灵敏I段，在线路出现正向单相接地故障，保护首次动作跳开故障相的同时应退出灵敏I段还是不灵敏I段？为什么？答：应退出灵敏I段，因为保护跳开单相后线路处于非全相运行状态，有较大零序电流，若灵敏I段不退出，则灵敏I段始终处于动作状态，即始终发跳闸信号，则重合闸无法重合。
6、零序电流I段（灵敏I段）的最小保护范围比相间短路电流I段的最小保护范围更长还是更短？为什么？答：更长。
因为接地故障时零序电流随接地点位置变化的曲线比相间短路时短路电流随短路位置变化的曲线更陡，另外接地故障时零序电流变化曲线的最大曲线与最小曲线差别小。
7、零序III段保护比反映相间短路的电流III段保护的灵敏度高还是低？动作时限长还是短？零序保护是否受系统振荡的影响？为什么？答：相间III段整定值要躲过负荷电流，而零序III段整定值仅仅躲过不平衡电流，其值远小于负荷电流，因此零序III段整定值更小，灵敏度更高。
因为零序III段动作时限的配合仅在零序网中进行，而零序网小于正序网，因此零序III段的动作时限短。
因为系统振荡时是正序对称的，不存在零序分量，因此零序保护不受振荡的影响。

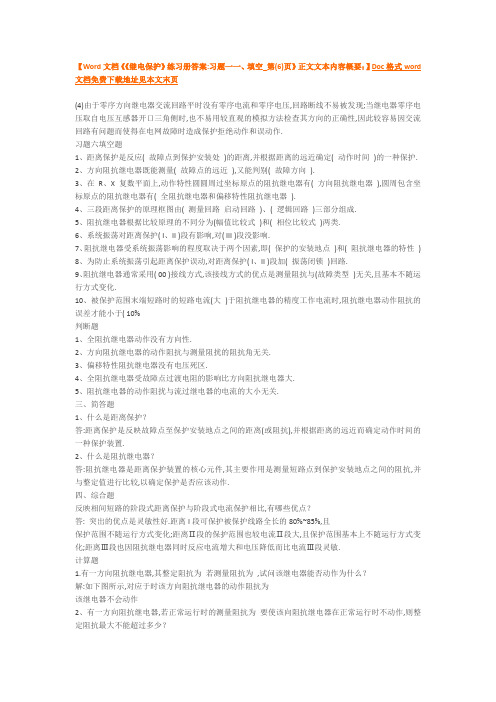

(4)由于零序方向继电器交流回路平时没有零序电流和零序电压,回路断线不易被发现;当继电器零序电压取自电压互感器开口三角侧时,也不易用较直观的模拟方法检查其方向的正确性,因此较容易因交流回路有问题而使得在电网故障时造成保护拒绝动作和误动作.习题六填空题1、距离保护是反应( 故障点到保护安装处)的距离,并根据距离的远近确定( 动作时间)的一种保护.2、方向阻抗继电器既能测量( 故障点的远近),又能判别( 故障方向).3、在R、X复数平面上,动作特性圆圆周过坐标原点的阻抗继电器有( 方向阻抗继电器),圆周包含坐标原点的阻抗继电器有( 全阻抗继电器和偏移特性阻抗继电器).4、三段距离保护的原理框图由( 测量回路启动回路)、( 逻辑回路)三部分组成.5、阻抗继电器根据比较原理的不同分为(幅值比较式)和( 相位比较式)两类.6、系统振荡对距离保护( I、II )段有影响,对( III )段没影响.7、阻抗继电器受系统振荡影响的程度取决于两个因素,即( 保护的安装地点)和( 阻抗继电器的特性)8、为防止系统振荡引起距离保护误动,对距离保护( I、II )段加( 振荡闭锁)回路.9、阻抗继电器通常采用( 00 )接线方式,该接线方式的优点是测量阻抗与(故障类型)无关,且基本不随运行方式变化.10、被保护范围末端短路时的短路电流(大)于阻抗继电器的精度工作电流时,阻抗继电器动作阻抗的误差才能小于( 10%判断题1、全阻抗继电器动作没有方向性.2、方向阻抗继电器的动作阻抗与测量阻扰的阻抗角无关.3、偏移特性阻抗继电器没有电压死区.4、全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大.5、阻抗继电器的动作阻扰与流过继电器的电流的大小无关.三、简答题1、什么是距离保护？答:距离保护是反映故障点至保护安装地点之间的距离(或阻抗),并根据距离的远近而确定动作时间的一种保护装置.2、什么是阻抗继电器？答:阻抗继电器是距离保护装置的核心元件,其主要作用是测量短路点到保护安装地点之间的阻抗,并与整定值进行比较,以确定保护是否应该动作.四、综合题反映相间短路的阶段式距离保护与阶段式电流保护相比,有哪些优点？答: 突出的优点是灵敏性好.距离I段可保护被保护线路全长的80%~85%,且保护范围不随运行方式变化;距离Ⅱ段的保护范围也较电流Ⅱ段大,且保护范围基本上不随运行方式变化;距离Ⅲ段也因阻抗继电器同时反应电流增大和电压降低而比电流Ⅲ段灵敏.计算题1.有一方向阻抗继电器,其整定阻抗为若测量阻抗为,试问该继电器能否动作为什么？解:如下图所示,对应于时该方向阻抗继电器的动作阻抗为该继电器不会动作2、有一方向阻抗继电器,若正常运行时的测量阻抗为要使该向阻抗继电器在正常运行时不动作,则整定阻抗最大不能超过多少？解:为了使该方向阻抗继电器在正常运行时不动作,其对应于时的动作阻抗,又知其,如下图所示,整定阻抗最大不能超过习题七一、填空题1、阻抗继电器的执行元件越( 灵敏),其精确工作电流越(小).2、故障点的过渡电阻,一般使测量阻抗( 偏大),保护范围( 缩小).3、故障点的过渡电阻主要是( 电弧)电阻,因此在故障瞬间,过渡电阻( 较小).4、反应接地故障的A相阻抗继电器,应为(为(5、三种圆特性的阻抗继电器中,( 方向阻抗继电器)受过渡电阻的影响最大,( 全阻抗继电器)受过渡电阻的影响最小.'二、判断题1、采用00接线方式的阻抗继电器相间短路时的测量阻扰与故障类型无关.( √ )2、故障点过渡电阻对距离保护I段影响较小.3、系统振荡时距离保护I、II、III段均有可能误动.4、距离保护接线复杂,可靠性比电流保护高,这也是它的主要优点.5、长线路的测量阻抗受故障点过渡电阻的影响比短线路大.三、选择题。
2023年高压电工（复审）电工作业模拟考试题库试卷六1、（判断题）变、配电所中用来承担输送和分配电能任务的电路，称为一次电路或电气主接线。
（）参考答案：正确2、（判断题）登杆前要对登高板的板子做冲击载荷试验，确认登高板的性能安全后才能使用。
参考答案：正确3、（判断题）在抢救触电者脱离电源时，未采取任何绝缘措施，救护人员不得直接触及触电者的皮肤或潮湿衣服。
参考答案：正确4、（判断题）变压器一、二次侧感应电势之比等于一、二次侧绕组匝数之比。
（）参考答案：正确5、（判断题）所谓绝缘防护，是指绝缘材料把带电体封闭或隔离起来，借以隔离带电体或不同电位的导体，使电气设备及线路能正常工作，防止人身触电。
参考答案：正确6、（判断题）交流电流的频率越高，则电感元件的感抗值越小，而电容元件的容抗值越大。
（）参考答案：错误7、（判断题）在特殊环境如湿热、雨雪以及存在爆炸性或腐蚀性气体的场所，使用的移动式电气设备必须符合相应防护等级的安全技术要求。
参考答案：正确8、（判断题）低压照明用户供电电压允许偏差为额定电压的+10%~T0%°O参考答案：错误9、（判断题）用高压验电器验电时应戴绝缘手套，并使用被测设备相应电压等级的验电器。
（）参考答案：正确10、（判断题）零序保护能反映中性点直接接地变压器内部的各种接地故障。
（）参考答案：正确11、（判断题）变压器油本身绝缘强度比空气小，所以油箱内充满油后，可降低变压器的绝缘强度。
（）参考答案：错误12、（判断题）相线与中性线（或零线）间的电压称为线电压。
（）参考答案：错误13、（判断题）新装电容器组投运前，应对与电容器连接的电气元件进行试验并合格。
（）参考答案：正确14、（判断题）长直载流导线周围的磁力线是环绕导线的同心圆形状，离导线越近,磁力线分布越密，离导线越远，磁力线分布越疏。
（）参考答案：正确15、（判断题）两根相线之间的电压称为线电压。
（）参考答案：正确16、（判断题）箱式变电站所使用的变压器一般采用S11型及以上节能型变压器。
继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。
A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。
A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。
A、最大值B、有效值C、平均值D、瞬时值。
正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。
A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。
A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。
A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。
A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。
自动重合闸是如何分类的？答：按照不同的特征，自动重合闸可以分为以下几种？（1）按照重合闸的作用对象，可以分为线路的重合闸，变压器的重合闸和母线的重合闸。
（2）按照重合闸的动作方法，可以分为机械重合闸和电气式重合闸。
（3）按照重合闸动作方法，分可分为机械重合闸和电气式重合闸。
（4）按照重合闸的动作次数，可以分为一次重合闸和二次重合闸。
（5）按照重合闸和继电器的配合方式，可以分为保护前加速、保护后加速和不加速保护的重合闸。
（6）按照重合闸的使用条件，可以分单侧电源重合闸和双侧电源重合闸等等。
为什么在220kV及以上线路均采用单相重合闸方式？答：运行经验表明，在220kV及以上的线路上，由于线间距离大，其中绝大部分的故障都是单相接地短路。
在这种情况下，如果把发生故障的一相断开，然后在进行单相重合，而未发生故障的两相仍然继续运行，就能够大大提高供电的可靠性和系统并列运行的稳定性。
这种方式的重合闸就是单相重合闸，如果线路发生的是瞬时性故障，则单相重合闸将重合成功，即三相恢复正常运行；如果时永久性故障，单相重合将不成功，则需根据系统的具体情况进行处理，如不允许长期非全相运行时，应立即切除三相而不再进行重合闸。
综合重合闸装置的动作时间为什么应以最后一次断路器跳闸算起？答：采用综合重合闸后，线路必然要出现非全相运行状态。
实践证明，在非全相运行期间，建全相发生故障的情况还是有的（最然不多）。
这情况一旦发生，就有可能出现健全相故障其断路器跳闸后，没有适当的间隔就立即合闸的现象，最严重的是断路器一跳闸就立即合闸。
这时，由于故障点电弧去游离不充分，会使断路器的遮断容量减小。
对某些断路器来说，在跳闸的过程中又接到合闸命令，将有引起爆炸的危险。
为了防止这种情况的发生，综合重合闸装置的动作时间应以断路器最后一次跳闸算起。
变压器差动保护的不平衡电流是怎样产生的（包括稳态和暂态情况下的不平衡电流）？答：⑴稳态情况下的不平衡电流：①由于变压器各侧电流互感器型号不同，即各侧电流互感器的饱和特性和励磁电流不同而引起的不平衡电流。

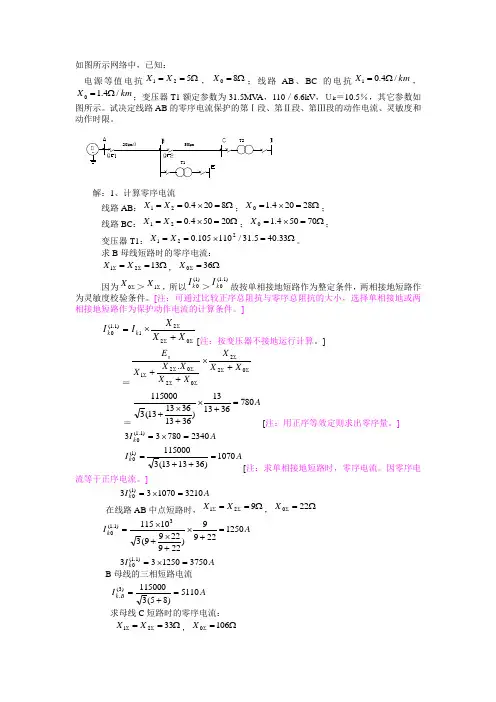

如图所示网络中，已知：电源等值电抗Ω==521X X ，Ω=80X ；线路AB 、BC 的电抗km X /4.01Ω=，因为∑0X ＞∑1X ，所以)1(0k I ＞)1.1(0k I 故按单相接地短路作为整定条件，两相接地短路作为灵敏度校验条件。
[注：可通过比较正序总阻抗与零序总阻抗的大小，选择单相接地或两相接地短路作为保护动作电流的计算条件。
] ∑∑∑+⨯=0221)1.1(0X X X I I k k [注：按变压器不接地运行计算。
]＝∑∑∑∑∑∑∑∑+⨯++02202021.X X X X X X X X E s＝A 780361313)3613361313(3115000=+⨯+⨯+[注：用正序等效定则求出零序量。
]AI k 234078033)1.1(0=⨯= A I k 1070)361313(3115000)1(0=++=[注：求单相接地短路时，零序电流。
因零序电流等于正序电流。
]A I k 3210107033)1(0=⨯= 在线路AB 中点短路时，Ω==∑∑921X X ，Ω=∑220XA I k 12502299)2292299(3101153)1.1(0=+⨯+⨯+⨯=A I k 3750125033)1.1(0=⨯= B 母线的三相短路电流A IB k 5110)85(3115000)3(.=+= 求母线C 短路时的零序电流：Ω==∑∑3321X X ，Ω=∑1060XA I k 8131063333)106331063333(311500033)1.1(0=+⨯+⨯+⨯=A I k 1158)1063333(311500033)1(0=++⨯=2、各段保护的整定计算及灵敏度校验(1) (1) 零序Ⅰ段保护：=I op I 1.25×3210＝4010 A 单相接地短路：)4.14.02852(311500034010L L +⨯++⨯⨯=[注：按某点单相接地短路时，3倍零序电流等于保护定值，即可求出保护区。
零序保护一、选择题1、某变电站电压互感器的开口三角形侧B 相接反，则正常运行时，如一次侧运行电压为110KV ，开口三角形的输出为（C ）A ：0V ；B ：100V ；C ：200V ；D ：220V2、由三只电流互感器组成的零序电流滤过器，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是（C ）倍负荷电流。
A ：3；B ：2；C ：1；D 。
3、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C ） A ：两相短路 B ：三相短路 C ：两相接地短路 D ：与故障类型无关4、接地故障时，零序电压与零序电压的相位关系取决于（C ）A ：故障点过渡电阻的大小B ：系统容量的大小C ：相关元件的零序阻抗D ：相关元件的各序阻抗5、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（B ） A ：距故障点越远越高 B ：距故障点越近越高C ：与距离无关D ：距故障点越近越低6、不灵敏零序I 段的主要功能是（C ）A ：在全相运行情况下作为接地短路保护；B ：作为相间短路保护；C ：在非全相运行情况下作为接地短路保护；D ：作为匝间短路保护。
7、在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向过流保护的方向元件将（B ）A ：因短路相电压为零而拒动；B ：因感受零序电压最大而灵敏动作；C ：因短路零序电压为零而拒动；D ：因感受零序电压最大而拒动。
8．在中性点非直接接地系统中，当发生B 相接地短路时，在电压互感器二次开口三角绕组两端的电压为（C ）。
A.B EB.B EC.B E 39.在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角形的电压为（C ）。
A.故障点距母线越近，电压越高B.故障点距母线越近，电压越低C.不管距离远近，基本上电压一样高 D ：不定。
10.在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将(B)。
A ：因短路相电压为零而拒动B ：因感受零序电压最大而灵敏动作C ：因短路零序电压为零而拒动D ：因感受零序电压最大而拒动11.电力系统发生A 相金属性接地短路时，故障点的零序电压(B )。
A ：与A 相电压同相位B ：与A 相电压相位相差180°C ：超前于A 相电压90°D ：滞后于A 相电压90°12.零序功率方向继电器的最大灵敏角是(A)。
A ：70°B ：80°C ：90°D ：110°13. 当零序功率方向继电器的最灵敏角为电流越前电压110°时，(B)。
A ：其电流和电压回路应按反极性与相应的电流互感器、电压互感器回路联接B ：该相位角与线路正向故障时零序电流与零序电压的相位关系一致C ：该元件适用于中性点不接地系统零序方向保护14．以下(B)项定义不是零序电流保护的优点。
A ：结构及工作原理简单、中间环节少、尤其是近处故障动作速度快B ：不受运行方式影响，能够具备稳定的速动段保护范围C ：保护反应零序电流的绝对值，受过渡电阻影响小，可作为经高阻接地故障的可靠的后备保护15、llOkV 某一条线路发生两相接地故障，该线路保护所测的正序和零序功率的方向是(C)。
A ：均指向线路B ：零序指向线路，正序指向母线C ：正序指向线路，零序指向母线D ：均指向母线16． 零序电流保护在常见运行方式下，在220～500kV 的205km 线路末段金属性短路时的灵敏度应大于(C)。
A ：1.5B ：1.4C ：1.317． 零序方向继电器最大灵敏角为70度，动作方向指向线路。
如下图所示，模拟03U 施压，分别对继电器通入a I 、b I 、cI 电流测定其方向正确性，其动作情况应为(C)。
P=Q送出A ：a I 不动、b I 动、c I 不动B ：a I 不动、b I 不动、c I 动C ：a I 动、b I可能不动、c I 不动18．在35KV 的小电流接地系统，母线上的电压互感器TV 的变比为0.1/3，在距线路首端50%的地方发生A 相单相接地，其母线TV 开口的零序电压为（A ）：A ：50VB ：50/3VC ：100V二、判断题1、输电线路零序电流速断保护范围应不超过路的末端，故其动作电流应小于保护线路末端故障时的最小零序电流。
（×）2、零序电流的分布，与系统的零序网络无关，与电源的数目有关。
（×）3、系统零序电流的分布与电源点的分布有关，与中性点接地的多少及位置无关。
（×）4、在大接地电流系统中，线路的相间电流速断保护比零序速断保护的范围大得多，这是因为线路的正序阻抗比零序阻抗值小得多。
（×）5、零序电流保护，能反映各种不对称短路，但不反映三相对称短路。
（×）6、零序电流保护不反应电网的正常负荷、全相振荡和相间短路。
(√)7、在大接地电流系统中，发生接地故障的线路，其电源端零序功率的方向与正序功率的方向正好相反。
故障线路零序功率的方向是由母线流向线路。
（×）8、保护安装处的零序电压，等于故障点的零序电压减去故障点至保护安装处的零序电压降。
因此，保护安装处距故障点越近，零序电压越高。
(√)9、在中性点不接地系统中，发生单相接地故障时，流过故障线路始端的零序电流滞后零序电压90度。
(√)10、在大电流接地系统中的零序功率方向过流保护，一般采用最大灵敏角为70度的功率方向继电器，而用于小电流接地系统的方向过流保护，则常采用最大灵敏角为-40度功率方向继电器。
（×）11、在大接地电流系统中，输电线路的断路器，其触头一相或两相先接通的过程中，与组成零序电流滤过器的电流互感器的二次两相或一相断开，流入零序电流继电器的电流相等。
(√)12、如果不考虑电流和线路电阻，在大电流接地系统中发生接地短路时，零序电流超前零序电压90°。
(√)13. 由三个电流互感器构成的零序电流滤过器， 其不平衡电流主要是由于三个电流互感器铁芯磁化特性不完全相同所产生的。
为了减小不平衡电流，必须选用具有相同磁化特性，并在磁化曲线未饱和部分工作的电流互感器来组成零序电流滤过器。
(√ )14. 小接地电流系统中，母线电压互感器开口三角形的电压与故障位置有关。
（×）15. 采用零序电流互感器构成零序电流保护，由于没有电流互感器的特性误差，正常时不平衡电流很小，通常可以忽略不计。
（√）16. 如果系统中各元件的阻抗角都是80°，那么正方向短路时03U 超前03I 约80°，反方向短路时，03U 落后03I 约100°。
(×)17. 在中性点直接接地系统中，如果各元件的零序阻抗角都是70°，当正方向发生接地故障时，03U 落后03I 约110°；当反方向发生接地故障时，03U 超前03I 约70°。
(√)18. 小接地电流系统发生单相接地故障时，非故障线路的零序电流落后零序电压90°；故障线路的零序电流超前零序电压90°。
(×)19. 在小接地电流系统线路发生单相接地时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°。
(√)20. 在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。
(√)21.零序、负序功率元件不反应系统振荡和过负荷。
(√)22. 在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向电流保护中的方向元件将因零序电压为零而拒动。
(×)23．在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。
(√) 24．在大接地电流系统中，为了保证各零序电流保护有选择性动作和降低定值，有时要加装方向继电器组成零序电流方向保护。
(√)25．零序电流保护逐级配合是指零序电流定值的灵敏度和时间都要相互配合。
(√)26．零序电流保护的逐级配合是指零序电流保护各段的时间要严格配合。
(×)27．零序电流保护虽然作不了所有类型故障的后备保护，却能保证在本线路末端经较大过渡电阻接地时仍有足够灵敏度。
(√)28．零序电流保护可以作为所有类型故障的后备保护。
(×)29．当线路出现非全相运行时，由于没有发生接地故障，所以零序保护不会发生误动。
(×)30．在小接地电流系统中，零序电流保护动作时，除有特殊要求(如单相接地对人身和设备的安全有危险的地方)者外，一般动作于信号。
(√) 31．电力系统振荡时，电流速断、零序电流速断保护有可能发生误动作。
(×) 32．零序电流保护Ⅳ段定值一般整定较小，线路重合过程非全相运行时，可能误动，因此在重合闸周期内应闭锁，暂时退出运行。
(×)33.零序电流保护灵敏I段在重合在永久故障时将瞬时跳闸。
(×)34.某35kV线路发生两相接地短路，则其零序电流保护和距离保护都应动作。
(×)35．在中性点不接地系统中在输电线路首端发生单相接地与在线路末端发生单相接地时保护安装处的零序电压几乎相同。
（√）36．在中性点直接接地的系统中在线路首端发生单相接地，由于相电压为零，所以零序方向元件电压要带记忆。
（×）37. 在大电流接地系统中发生接地故障时有零序电流产生，零序电流的大小与系统的零序阻抗和变压器中性点接地的多少有关与发电机的开多开少无关。
（×）38．非直接接地系统在发生单相接地时，在故障线路上，零序电流为全系统非故障元件对地电容电流之总和，数值一般较大，电容性无功功率的实际方向为由母线流向线路。
（×）39．在小电流接地系统中在输电线路首端发生单相接地时有很大的短路电流。
（×）40. 在大电流接地系统中发生接地故障时有零序电流产生，零序电流的分布与系统的零序阻抗及系统的发电机的开多开少有关。
（×）41.在大接地电流系统中，线路发生单相接地短路时，母线上电压互感器开。
(√)口三角形的电压，就是母线的零序电压3U三、填空题1．在小电流接地系统中，非故障线路保护安装处的零序电压在相位上（超前）零序电流90度。
2．大接地电流系统中的线路，在其发生接地故障时，线路电源侧零序功率的方向与负序功率的方向(相同)，零序功率的方向是由(线路)流向(母线)的。
3．当正方向发生接地故障时，零序电压(滞后)零序电流约110度左右；当反方向发生接地故障时，零序电压(超前)零序电流约70度左右。
4．对于零序电流保护后备段，为了防止零序电流保护越级，应取常见运行方式下(最大)的分支系数进行计算。
