一、序言

随着经济的发展和城市规模的不断扩大,宾馆、酒店、写字楼等高层住宅不断增加,电梯的安装和使用数量也越来越大;电梯的使用在给人们出入高层建筑带来便利的同时,由于电梯故障所造成的人员伤亡和经济损失也越来越大;因此,如何对电梯的安全运行实施有效的监控,及时排除各种电梯故障隐患,已成为各级劳动安全监察部门急需解决的重要课题;

近年来,各地针对电梯作业中经常发生的伤亡事故的原因及特点,也采取了各种措施来保证电梯的安全运行;例如,建立健全各种规章制度,加强电梯的安全操作、维修保养及安装使用资格认证等,这些措施取得了一定成效;但电梯安全运行中仍然存在着一系列问题急需解决：

1.电梯运行中突然断电和其它原因造成电梯梯门打不开,人被关在轿厢中,与外界的通讯联系不上,给关在电梯内的人造成极大的身心伤害;

2.由于现在的电梯有70%左右是无人值守,即使有人值守的电梯大部分也不是全天候在位;当由于电梯机械及电气故障等造成电梯墩底、电梯不能自动平层、电梯轿厢门夹人等事故时,不能及时报警并得到及时救助;随着城市规模不断扩大,电梯数量日益增多,电梯安全检测部门应及时掌握全市各类电梯的运行状态,从而及时有效地预防各类电梯事故的发生;基于以上问题,必须运用计算机技术和现代通讯技术,建立电梯运行监控与报警系统,从技术上根本解决上述问题;

二、设计依据

安全防范工程工序与要求GA/T75

民用建筑电气设计技术规范JGJ/T16-92

民用建筑闭路电视系统工程设计规范GB50198-94

智能建筑设计EBD-03-95

电气装置安装工程施工及验收规范GBJ232-90/92

安全防范系统通用图形符号GA/T75-94

三、监控系统设计目标

根据软件工程的基本原理,任何系统的建立,都必须有明确的目标;因此,建立城市电梯安全监控报警系统,应达到如下目标：

1.能够实施通过点名等办法,对市域任何一部电梯的运行状态进行动态检测,根据检测情况,实施对危险或故障电梯进行检修或关闭;

基于物联网技术的电梯监控系统设计

摘要：本文根据实际需求设计了一套针对PLC的电梯物联网监控系统，将大规模的PLC监控数据传输到云端进行存储､分析和汇总，通过连网的PC监控中心或Android端APP实时监控电梯的运行，以智能高效的方式解决了电梯巡查困难､维保时间长效率低的问题｡该系统的应用不仅节省了巡查电梯的人力，使维保人员及时收到报警电话，实时进行电梯的维保，极大提高了工作效率，而且还方便厂商对电梯质量的评估，便于政府职能部门对电梯的运行进行监管，具有良好的现实意义和推广价值｡

关键词：物联网技术；电梯监控系统；设计

１ 系统总体设计

1.1 需求分析

基于物联网技术的电梯智能监控系统主要针对各种厢式电梯的远程监控，通过对电梯运行数据的实时监测，实现对电梯数据的采集，通过通信网络将感知数据传输给云平台的服务器，在云端进行数据的存储、分析、对比和预测等，对故障电梯实现定位、确定故障类型、提供维修方案、及时报警、实时通知维修人员、维修信息的反馈登记，同时还能提供电梯的保养方案，保养信息的反馈登记，维保人员通过ＡＰＰ实时查询云平台的电梯监测信息等。

综上所述，系统的功能需求包括以下几点：

（１）感知需求：系统实时监控电梯的运行状态，则需要记录电梯的平层状态、开关门状态、梯厢内人员、楼层信息、电梯运行方向、运行速度、电梯故障信息（电梯ＩＤ、电梯位置、故障原因、报警提示、通知维保人员、进行被困人员安抚、维修反馈等）。这些数据的采集需要上下层感应器、基站感应器、冲顶感应器、蹲底感应器、门边感应器、人体感应器、重量感应器、速度感应器、音视频设备、温湿度传感器、烟雾传感器、噪声传感器和红外传感器等，为了确保采集的数据及时传输到云平台，需要得到通信模块的支持。

（２）网络传输需求：考虑电梯监控系统中网络传输采用有线布局的方式较为繁琐，因此本系统通过无线通信模块，将感知数据传输给远程的云平台。本系统中ＤＴＤ４３３ＭＥ－１０Ｗ和ＤＴＰ－Ｓ０９Ｆ无线传输设备代替了以前的连接线路。

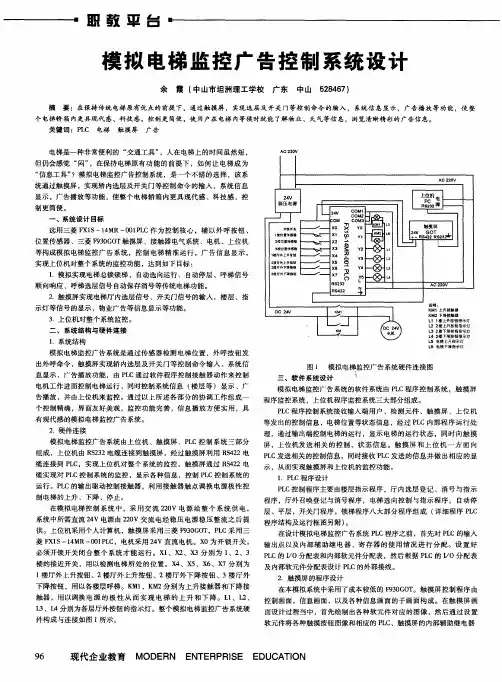

职教平台　模拟电梯监控广告控制系统设计　余霞（中山市坦洲理工学校广东中山５２８４６７）　摘要：在保持传统电梯原有优点的前提下，通过触摸屏，实现选层及开关门等控制命令的输入，系统信息显示，广告播放等功能，使整　个电梯轿箱内更具现代感、科技感，控制更简便，使用户在电梯内等候时就能了解物业、天气等信息，浏览清晰精彩的广告信息。　关键词：ＰＬＣ电梯触摸屏广告　电梯是一种非常便利的“交通工具”，人在电梯上的时间虽然短，　但仍会感觉“闷”，在保持电梯原有功能的前提下，如何让电梯成为　“信息工具”？模拟电梯监控广告控制系统，是一个不错的选择，该系　统通过触摸屏，实现轿内选层及开关门等控制命令的输入，系统信息　显示，广告播放等功能，使整个电梯轿箱内更具现代感、科技感，控　制更简便。　一、系统设计目标　选用三菱ＦＸ１Ｓ一１４ＭＲ一００１ＰＬＣ作为控制核心，辅以外呼按钮、　位置传感器、三菱Ｆ９３０ＧＯＴ触摸屏、接触器电气系统、电机、上位机　等构成模拟电梯监控广告系统，控制电梯精准运行，广告信息显示，　实现上位机对整个系统的监控功能，达到如下目标：　１．模拟实现电梯总锁锁梯、自动选向运行、自动停层、呼梯信号　顺向响应、呼梯选层信号自动保存消号等传统电梯功能。　２．触摸屏实现电梯厅内选层信号、开关门信号的输入，楼层、指　示灯等信号的显示，物业广告等信息显示等功能。　３．上位机对整个系统监控。　二、系统结构与硬件连接　１．系统结构　模拟电梯监控广告系统是通过传感器检测电梯位置，外呼按钮发　出外呼命令，触摸屏实现轿内选层及开关门等控制命令输入、系统信　息显示、广告播放功能，由ＰＬＣ通过软件程序控制接触器动作来控制　电机工作进而控制电梯运行、同时控制系统信息（楼层等）显示、广　告播放，并由上位机来监控。通过以上所述各部分的协调工作组成一　个控制精确，界面友好美观，监控功能完善，信息播放方便实用，具　有现代感的模拟电梯监控广告系统。　２．硬件连接　模拟电梯监控广告系统由上位机、触摸屏、ＰＬＣ控制系统三部分　组成，上位机由ＲＳ２３２电缆连接到触摸屏，经过触摸屏利用ＲＳ４２２电　缆连接到ＰＬＣ，实现上位机对整个系统的监控。触摸屏通过ＲＳ４２２电　缆实现对ＰＬＣ控制系统的监控，显示各种信息，控制ＰＬＣ控制系统的　运行。ＰＬＣ的输出驱动控制接触器，利用接触器触点调换电源极性控　制电梯的上升、下降、停止。　在模拟电梯控制系统中，采用交流２２０Ｖ电源给整个系统供电，　系统中所需直流２４Ｖ电源由２２０Ｖ交流电经稳压电源稳压整流之后提　供。上位机采用个人计算机，触摸屏采用三菱Ｆ９３０ＧＯＴ，ＰＬＣ采用三　菱ＦＸ１Ｓ一１４ＭＲ一００１ＰＬＣ，电机采用２４Ｖ直流电机。ｘ０为开锁开关，　必须开锁开关闭合整个系统才能运行。ｘ１、）（２、）【３分别为１、２、３　楼的接近开关，用以检测电梯所处的位置。Ｘ４、Ｘ５、Ｘ６、Ｘ７分别为　１楼厅外上升按钮、２楼厅外上升按钮、２楼厅外下降按钮、３楼厅外　下降按钮，用以各楼层呼梯。ＫＭ１、ＫＭ２分别为上升接触器和下降接　触器，用以调换电源的极性从而实现电梯的上升和下降。Ｌ１、Ｌ２、　Ｌ３、　分别为各层厅外按钮的指示灯。整个模拟电梯监控广告系统硬　件构成与连接如图１所示。　＾Ｃ　２２ＯＶ　＾Ｃ　２２ＯＶ　Ｉ　２４ｖ　１．　电ｌ　Ｉ稳驻电ｉ礞　Ｌ—　＝＝＿一　Ｉ　Ｌ　２４Ｖ　ＣｃｏＯ＾Ｍ　１　｛　触撰辫　１　：ＯＭ　ＣＯＭ３　＊　Ｘ０妥ＹＯ　１蟾侥麓特球饕　——、０－　ｘ’　妒　Ｙ１　。　。　２幢旺颦梅薄船　———、，　一　ｘ２　＝＝＝＝Ｉ　３艟　置特搏嚣　———’　０一　ｘ３呈　Ｙ２　—ｐ　’撞阡井ｔ　鲤　＿－，－＿＿－－＿＿　。　一　Ｘ　４蚕ｖ，　—ｐ　２辔　蚪上＊垃罐　２榷　朴　辟报　＿＿　‘＿－－．＿。，，＿　：。一　ｘｅ；　Ｙ｜　３辕　¨Ｆ并攘　．．．．．．．．．．／　．一　—　”５　Ｙ５　ＲＳ２３２　ＡＣ　２２Ｄｖ　ｆ　Ｒｓ４２２　说明；　Ｄｅ　２４Ｖ　ｌ　Ｉ　ＫＭ１上弭接触鞲　

电梯监控方案

目标

设计一个电梯监控方案，确保安全、高效地监控电梯运行状态，包括故障检测和紧急情况响应。

方案概述

我们建议采用以下方案来实现电梯监控：

1. 安装摄像头：在每个电梯内部和外部安装摄像头，用于监视电梯乘客和电梯操作。

2. 使用传感器：在电梯中安装传感器，用于检测电梯的运行状况、载重情况和门状态等。

3. 集中监控系统：将所有电梯的监控数据集中到一个监控系统中，方便实时查看和分析。

4. 异常报警系统：当发现电梯运行异常或出现紧急情况时，系统会自动触发报警，以便及时采取措施。 5. 远程监控：监控系统可以实现远程监控，方便管理人员随时检查电梯运行情况。

功能要求

以下是我们对电梯监控方案的功能要求：

1. 视频监控：能够实时监控每个电梯的乘客和电梯操作，确保安全和纪录可能发生的问题。

2. 运行状态监测：能够实时监测每部电梯的运行状态，包括运行速度、门开关状态等。

3. 故障检测：能够自动检测电梯故障，比如电梯停电、故障报警等，并及时通知管理人员。

4. 载荷监测：能够检测并记录电梯的载重情况，确保电梯运行安全。

5. 紧急情况响应：能够自动识别紧急情况，如火警、地震等，并触发紧急报警和相应的救援措施。

6. 数据分析：能够对电梯运行数据进行分析和报告，帮助提高电梯运行效率和安全性。

实施计划

以下是我们的电梯监控方案的实施计划：

1. 选择合适的供应商：选择信誉良好的电梯监控设备供应商，并与其合作进行设备采购和安装。

2. 安装摄像头和传感器：安装摄像头和传感器到每个电梯，确保监控范围全面。

3. 部署集中监控系统：搭建集中监控系统，并将各电梯的监控数据接入系统。

4. 配置异常报警系统：配置异常报警系统，确保及时发现电梯故障和紧急情况。

5. 测试和培训：进行系统测试和操作培训，确保系统正常运行并为管理人员提供操作指导。

6. 远程监控和数据分析：实现远程监控功能，并进行电梯运行数据的分析和报告生成。
