混凝土中纤维增强材料的研究

混凝土中添加纤维的作用及应用

混凝土是建筑业中常用的一种材料，它具有高强度、耐久性和抗裂性等优点，但在某些情况下，混凝土也存在一些问题，如易开裂、易变形等。为了解决这些问题，人们引入了纤维增强混凝土技术。本文将详细介绍混凝土中添加纤维的作用及应用。

一、混凝土中添加纤维的作用

1. 提高强度和韧性

纤维增强混凝土（FRC）是指在混凝土中添加一定比例的钢纤维、玻璃纤维、聚丙烯纤维、碳纤维等材料，以增加混凝土的强度和韧性。纤维与混凝土之间的作用机理是纤维在混凝土中形成的网状结构，可以吸收混凝土中的应力，从而提高混凝土的强度和韧性。

2. 提高抗裂性

混凝土中加入纤维可以有效地提高混凝土的抗裂性能。纤维能够防止混凝土在负荷作用下的开裂和裂缝扩展。此外，纤维还可以使混凝土中的裂缝呈微细状，从而提高混凝土的耐久性和防水性能。

3. 提高耐久性

混凝土中添加纤维可以提高混凝土的耐久性。纤维能够防止混凝土在长期使用过程中的老化和劣化，从而延长混凝土的使用寿命。此外，纤维还可以防止混凝土在受到外部环境影响时出现裂缝和开裂等问题。

4. 提高施工效率

混凝土中添加纤维可以提高施工效率。纤维在混凝土中的分散性较好，可以有效地避免混凝土在施工过程中的坍塌和分层，从而使施工更加便捷和高效。

二、混凝土中添加纤维的应用

1. 桥梁工程

在桥梁工程中，混凝土往往需要承受大量的荷载和振动。因此，在这种情况下，使用纤维增强混凝土可以有效地提高混凝土的强度和韧性，使其更加适合用于桥梁工程中。

2. 隧道工程

在隧道工程中，混凝土需要承受高温、高压和潮湿等恶劣环境。在这种情况下，使用纤维增强混凝土可以提高混凝土的耐久性和防水性能，从而使其更加适合用于隧道工程中。

3. 楼房建筑

在楼房建筑中，混凝土需要承受各种荷载和振动。在这种情况下，使用纤维增强混凝土可以有效地提高混凝土的抗裂性和耐久性，从而使其更加适合用于楼房建筑中。

4. 道路工程

混凝土路面中玻璃纤维增强格栅的应用研究

一、引言

混凝土路面是公路建设中常见的路面类型，具有耐久性、承载能力强等优点。然而，由于混凝土路面的材料性质限制和施工工艺等因素，常出现龟裂、变形等问题。为了解决这些问题，玻璃纤维增强格栅被引入混凝土路面中作为一种增强材料。本文将对玻璃纤维增强格栅在混凝土路面中的应用进行研究。

二、玻璃纤维增强格栅的概述

玻璃纤维增强格栅是一种由玻璃纤维和树脂组成的复合材料，具有高强度、耐腐蚀、重量轻等优点。由于其优异的性能，玻璃纤维增强格栅被广泛应用于建筑、船舶、汽车等领域。在公路建设中，玻璃纤维增强格栅作为一种增强材料被引入混凝土路面中，可以有效提高混凝土路面的承载能力和耐久性。

三、玻璃纤维增强格栅在混凝土路面中的应用

1.增强混凝土路面的承载能力

混凝土路面的承载能力是指路面能够承受的车辆和行人的荷载能力。由于混凝土路面的材料性质限制，其承载能力有一定的局限性。为了提高混凝土路面的承载能力，可以在混凝土中加入玻璃纤维增强格栅。玻璃纤维增强格栅具有高强度和刚度，可以有效地增加混凝土的抗弯和抗剪强度，提高混凝土路面的承载能力。

2.改善混凝土路面的耐久性

混凝土路面在长期使用过程中，容易出现龟裂、变形等问题。这些问题不仅会影响路面的美观性，还会影响路面的使用寿命和安全性。玻璃纤维增强格栅可以有效地改善混凝土路面的耐久性。由于玻璃纤维增强格栅具有高强度和刚度，可以有效地抵抗混凝土路面的变形和龟裂，延长路面的使用寿命。

3.提高混凝土路面的施工效率

混凝土路面的施工需要耗费大量的时间和人力。而在混凝土中加入玻璃纤维增强格栅可以有效地提高施工效率。由于玻璃纤维增强格栅具有轻质、易于搬运的特点，可以减少施工人员的劳动强度，提高施工效率。

四、玻璃纤维增强格栅在混凝土路面中的应用案例

玻璃纤维增强格栅在混凝土路面中的应用已经得到了广泛的应用和验证。以下是几个玻璃纤维增强格栅在混凝土路面中的应用案例。

纤维再生混凝土力学性能试验及其本构关系研究

随着我国建筑行业的快速发展,大量废旧建筑被拆迁,产生的建筑垃圾也日益增多,建筑垃圾不但对生态环境造成严重的破坏而且占用大量空地、浪费城市空间。因此,废弃混凝土的回收再利用被公认是处理这些问题的最佳途径。

本文依据Fathifazl提出的等体积砂浆法为理论依据,由再生粗骨料代替部分天然粗骨料,由硅灰和粉煤灰代替部分水泥,通过掺入适当的减水剂、改变砂率,配制C30再生混凝土,并在此基础上分别外掺钢纤维和聚丙烯纤维。对纤维再生混凝土轴心抗压强度、劈裂抗拉强度以及抗折强度进行试验研究,分析上述两种纤维不同掺量对力学性能的影响,结果表明随着再生混凝土中掺入纤维的增多,力学性能得到显著提高。

为了成功地测得单轴受压的应力-应变全曲线,在分析已有试验方法的优劣基础上,找出一种适合自己试验的方法,采用等应变加载的方式,成功地测出单轴受压的应力-应变全曲线。对全曲线的上升段和下降段分别采用多项式和有理分式拟合,用Origin对试验数据分析掺入钢纤维的再生混凝土,得出全曲线上升段参数取值范围为2.420~2.808,下降段参数取值范围为1.995~4.470。

掺入聚丙烯纤维的再生混凝土,全曲线上升段参数取值范围为2.480~3.622,下降段参数取值范围为1.590~2.254。对不同纤维掺量再生混凝土进行单轴受压试验,整理全曲线的试验数据,获得不同纤维掺量的全曲线,结果表明随着纤维掺量增加,全曲线的上升段变得陡峭,下降段变得平缓。

分析全曲线特征参数,结果显示峰值应力、峰值应变、弹性模量随着纤维掺量的增加而增大,泊松比则无明显变化。

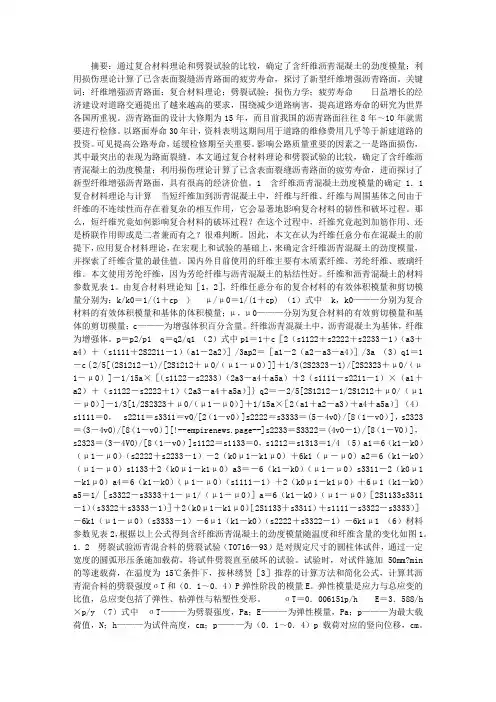

摘要：通过复合材料理论和劈裂试验的比较，确定了含纤维沥青混凝土的劲度模量；利用损伤理论计算了已含表面裂缝沥青路面的疲劳寿命，探讨了新型纤维增强沥青路面。关键词：纤维增强沥青路面；复合材料理论；劈裂试验；损伤力学；疲劳寿命 日益增长的经济建设对道路交通提出了越来越高的要求，围绕减少道路病害，提高道路寿命的研究为世界各国所重视。沥青路面的设计大修期为15年，而目前我国的沥青路面往往8年～10年就需要进行检修。以路面寿命30年计，资料表明这期间用于道路的维修费用几乎等于新建道路的投资。可见提高公路寿命，延缓检修期至关重要。影响公路质量重要的因素之一是路面损伤，其中最突出的表现为路面裂缝。本文通过复合材料理论和劈裂试验的比较，确定了含纤维沥青混凝土的劲度模量；利用损伤理论计算了已含表面裂缝沥青路面的疲劳寿命，进而探讨了新型纤维增强沥青路面，具有很高的经济价值。1 含纤维沥青混凝土劲度模量的确定1．1

复合材料理论与计算 当短纤维加到沥青混凝土中，纤维与纤维、纤维与周围基体之间由于纤维的不连续性而存在着复杂的相互作用，它会显著地影响复合材料的韧性和破坏过程。那么，短纤维究竟如何影响复合材料的破坏过程？在这个过程中，纤维究竟起到加筋作用、还是桥联作用即或是二者兼而有之？很难判断。因此，本文在认为纤维任意分布在混凝土的前提下，应用复合材料理论，在宏观上和试验的基础上，来确定含纤维沥青混凝土的劲度模量，并探索了纤维含量的最佳值。国内外目前使用的纤维主要有木质素纤维、芳纶纤维、玻璃纤维。本文使用芳纶纤维，因为芳纶纤维与沥青混凝土的粘结性好。纤维和沥青混凝土的材料参数见表1。由复合材料理论知［1，2］，纤维任意分布的复合材料的有效体积模量和剪切模量分别为：k/k0＝1/(1＋cp ) μ/μ0＝1/(1＋cp) （1）式中 k，k0———分别为复合材料的有效体积模量和基体的体积模量；μ，μ0———分别为复合材料的有效剪切模量和基体的剪切模量；c———为增强体积百分含量。纤维沥青混凝土中，沥青混凝土为基体，纤维为增强体。p＝p2/p1 q＝q2/q1 （2）式中p1＝1＋c［2（s1122＋s2222＋s2233－1）（a3＋a4）＋（s1111＋2S2211－1）（a1－2a2）］/3ap2＝［a1－2（a2－a3－a4）］/3a （3）q1＝1－c｛2/5[(2S1212－1)/[2S1212＋μ0/（μ1－μ0）]]＋1/3(2S2323－1)/[2S2323＋μ0/（μ1－μ0）]－1/15a×［（s1122－s2233）（2a3－a4＋a5a）＋2（s1111－s2211－1）×（a1＋a2）＋（s1122－s2222＋1）（2a3－a4＋a5a）］｝q2＝－2/5[2S1212－1/2S1212＋μ0/（μ1－μ0）]－1/3[1/2S2323＋μ0/（μ1－μ0）]＋1/15a×［2（a1＋a2－a3）＋a4＋a5a）］ （4）s1111＝0， s2211＝s3311＝v0/[2（1－v0）]s2222＝s3333＝(5－4v0)/[8（1－v0）]，s2323＝(3－4v0)/[8（1－v0）][!--empirenews.page--]s2233＝S3322＝(4v0－1)/[8（1－V0）]，s2323＝(3－4V0)/[8（1－v0）]s1122＝s1133＝0，s1212＝s1313＝1/4 （5）a1＝6（k1－k0）（μ1－μ0）（s2222＋s2233－1）－2（k0μ1－k1μ0）＋6k1（μ－μ0）a2＝6（k1－k0）（μ1－μ0）s1133＋2（k0μ1－k1μ0）a3＝－6（k1－k0）（μ1－μ0）s3311－2（k0μ1－k1μ0）a4＝6（k1－k0）（μ1－μ0）（s1111－1）＋2（k0μ1－k1μ0）＋6μ1（k1－k0）a5＝1/［s3322－s3333＋1－μ1/（μ1－μ0）］a＝6（k1－k0）（μ1－μ0）［2S1133s3311－1）（s3322＋s3333－1）］＋2（k0μ1－k1μ0）［2S1133＋s3311）＋s1111－s3322－s3333）］－6k1（μ1－μ0）（s3333－1）－6μ1（k1－k0）（s2222＋s3322－1）－6k1μ1 （6）材料参数见表2，根据以上公式得到含纤维沥青混凝土的劲度模量随温度和纤维含量的变化如图1。1．2 劈裂试验沥青混合料的劈裂试验（T0716—93）是对规定尺寸的圆柱体试件，通过一定宽度的圆弧形压条施加载荷，将试件劈裂直至破坏的试验。试验时，对试件施加50mm?min的等速载荷，在温度为15℃条件下，按林绣贤［3］推荐的计算方法和简化公式，计算其沥青混合料的劈裂强度σT和（0．1～0．4）P弹性阶段的模量E。弹性模量是应力与总应变的比值，总应变包括了弹性、粘弹性与粘塑性变形。 σT＝0．006151p/h E＝3．588/h×p/y （7）式中 σT———为劈裂强度，Pa；E———为弹性模量，Pa；p———为最大载荷值，N；h———为试件高度，cm；p———为（0．1～0．4）p载荷对应的竖向位移，cm。试验和理论计算结果见表3。
