灯具安装技术交底

技术交底记录

（轨道交通工程）

编号：ZGWHX-DQ-005

工程名称 *********** 交底日期

施工单位 *********** 分项工程名称 灯具安装

交底提要 施工准备质量要求施工工艺

技术交底内容：

一、施工准备

1、劳动力组织：

进行各类灯具安装作业，每组灯具安装小组必须有一名电工。

2、工机具准备：

常用电工工具、压接钳、万用表、电笔、手电钻、钳形电流表、电烙铁、电流表、门子架、移动式脚手架、手动工具等。

3、材料准备：

绝缘胶带、电线、压线鼻子、各类符合设计要求的灯具等。

4、作业条件

风、水、电专业设备安装完成，涉及交叉作业的弱电专业安装完成，有可能损坏已安装灯具或灯具安装后不能再进行施工的装饰工作应全部结束。

二、工艺流程

1、工艺流程

2、作业步骤

放线确定灯具的位置，然后进行灯具组装，安装灯具，接线，通电试亮。 三、施工操作要点：

1、设备区采用单管、双管荧光灯具，安装一般分为壁装、管吊和嵌入式安装三种方式。

2、壁装灯标高均为2.8m，在风道里面的壁装灯均采用三防灯。管吊灯安装标高均为2.8m，嵌入式荧光灯安装标高以装修吊顶为准。

3、设备区过道里面灯具，安装高度具体依据现场施工情况定。

4、厕所灯具为密闭吸顶灯，安装标高以装修的吊顶为准。

5、公共区灯具均为嵌入式安装，安装标高以装修的吊顶为准。

6、站台板下及电缆夹层采用带底座的24V安全灯，安装均为吸顶安装。

7、区间应急照明灯,每隔十米安装一盏，安装高度距疏散平台2米，区间疏散指示灯，安装高度距离疏散平台0.5米。

8、站内疏散指示灯为单向、双向指示灯，安装距离以图为准。

9、在区间联络通道、站台及站厅的出口，车站出口，有人值班的设备房及其他通向外界的应急出口的上方，设置出口指示灯安装高度为2.2~2.5米，具体高度以门框上方10CM为准。

11、灯具在搬运时，必须采取防震、防破碎、防变形和漆面金属层受损的措施，灯具应预组装好后再到现场安装；

1/7 技术交底记录 资料编号

工程名称

施工单位 审核人

分包单位 □施组总设计交底

□单位工程施组交底

□施工方案交底

□专项施工方案交底

施工作业交底 交底部位 室内（普通灯具安装）

接受交底范围 普通灯具安装班组

交底摘要：

普通灯具安装，主要涉及吸顶灯、嵌入式灯、LED点灯、LED线型灯、大型花灯几种灯具安装。

交底内容：

一、作业准备

1、材料要求

（1）各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象，各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件，进场时做好验收检查记录。

（2）施工过程中主要使用材料如下：

表1 主要材料计划表

序 号 名 称 规格/型号 单 位 数 量 备 注

1 吸顶灯 250V 只 120

2 LED点灯 250V-40w 只 240

3 嵌入式灯 250V-40w 只 150

4 壁灯 250V-40w 只 57

5 吊灯 250V-40w 只 21

6 花灯 250V-40w 只 3

7 蛇皮管 Ø20 米 250

8 蜡管 Ø16 米 170

9 LED灯泡 40W 只 430

2、主要机具

表2 主要机具计划表

序 号 名 称 规格/型号 单 位 数 量 备 注

1 红蓝铅笔 / 根 2

2 手套 / 双 2

3 安全带 / 副 2

4 扎锥 / 把 1

5 手锤 6磅 把 1

6 錾子 / 根 1

7 钢锯 / 把 1

8 锯条 / 只 20

9 粉笔 Ø8 盒 20

10 小线 2mm 米 300 2/7 11 扁锉 / 把 2

12 圆锉 / 把 1

13 剥线钳 / 把 1

灯具安装技术交底

引言

本文档旨在对灯具安装技术进行交底，以确保灯具的正确安装和使用。以下是关于灯具安装的一些重要事项。

安装前准备

在开始灯具安装前，请确保完成以下准备工作：

1. 安装位置：选择合适的位置安装灯具，确保能够提供足够的光照。

2. 电源接线：核对电源接线是否符合电气安全标准，确保安全可靠。

3. 工具准备：准备所需的工具，如螺丝刀、电钻等。

灯具安装步骤

按照以下步骤进行灯具安装：

1. 关闭电源：确保在安装前关闭电源，避免触电事故的发生。

2. 拆卸旧灯具（如有）：如果需要更换灯具，先拆卸旧的灯具。 3. 安装灯座：将灯座固定在安装位置上，使用螺丝刀进行固定。

4. 连接电源线：将灯座的电源线与接线盒或电源线连接。

5. 安装灯具：将灯具安装到灯座上，并确保牢固稳定。

6. 接通电源：在完成安装后，再次核对电源是否关闭，然后接通电源，测试灯具是否正常工作。

使用注意事项

在使用灯具过程中，请注意以下事项：

1. 定期清洁：定期清洁灯具，保持其良好的光照效果。

2. 避免潮湿环境：避免将灯具安装在潮湿的环境中，以确保安全和寿命。

3. 注意电源：使用时注意保持电源的安全和稳定，避免电路过载。

结论

通过遵循以上指导，正确安装和使用灯具，可以确保灯具的正常工作和寿命。如有任何问题或疑问，请及时咨询相关专业人士。

时鹏志黄兵

审核人 交底人 接受交底人

本表由施工单位填写，交底部门与接受交底部门各存一份。

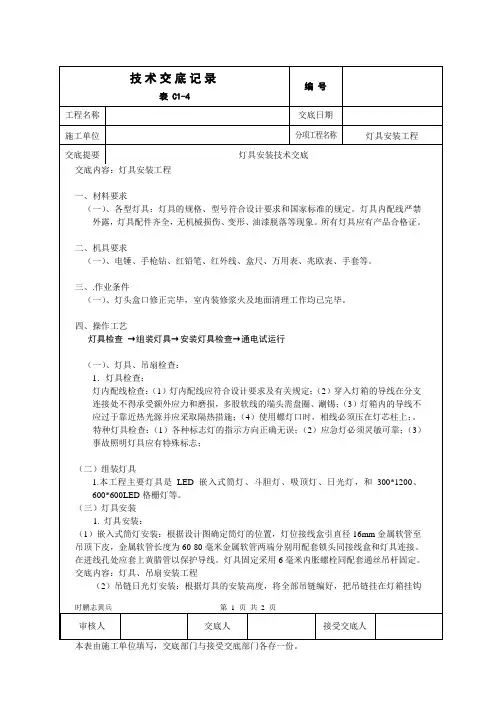

技术交底记录

表 C1-4 编 号

工程名称 交底日期

施工单位 分项工程名称 灯具安装工程

交底提要 灯具安装技术交底

第 1 页 共 2 页 交底内容：灯具安装工程

一、材料要求

（一）、各型灯具：灯具的规格、型号符合设计要求和国家标准的规定。灯具内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落等现象。所有灯具应有产品合格证。

二、机具要求

（一）、电锤、手枪钻、红铅笔、红外线、盒尺、万用表、兆欧表、手套等。

三、.作业条件

（一）、灯头盒口修正完毕，室内装修浆火及地面清理工作均已完毕。

四、操作工艺

灯具检查 →组装灯具→安装灯具检查→通电试运行

（一）、灯具、吊扇检查：

1．灯具检查：

灯内配线检查：（1）灯内配线应符合设计要求及有关规定；（2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡；（3）灯箱内的导线不应过于靠近热光源并应采取隔热措施；（4）使用螺灯口时，相线必须压在灯芯柱上；。

特种灯具检查：（1）各种标志灯的指示方向正确无误；（2）应急灯必须灵敏可靠；（3）事故照明灯具应有特殊标志；

（二）组装灯具

1.本工程主要灯具是LED嵌入式筒灯、斗胆灯、吸顶灯、日光灯，和300*1200、600*600LED格栅灯等。

（三）灯具安装

1. 灯具安装：

（1）嵌入式筒灯安装：根据设计图确定筒灯的位置，灯位接线盒引直径16mm金属软管至吊顶下皮，金属软管长度为60-80毫米金属软管两端分别用配套锁头同接线盒和灯具连接。在进线孔处应套上黄腊管以保护导线。灯具固定采用6毫米内胀螺栓同配套通丝吊杆固定。

交底内容：灯具、吊扇安装工程

（2）吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩
