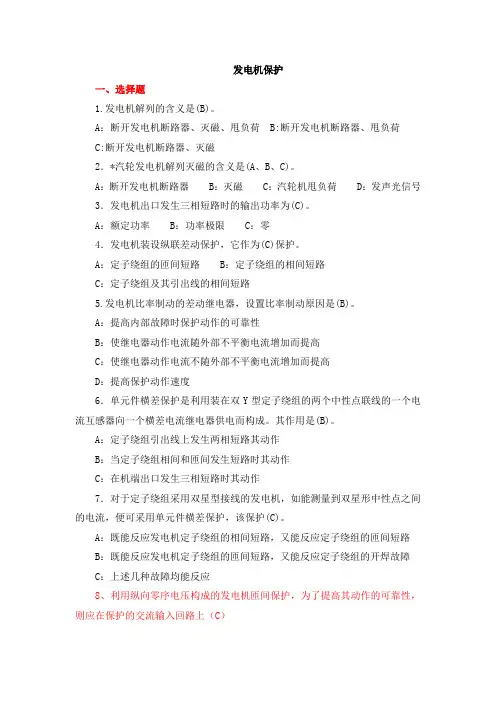

发电机保护
一、选择题
1.发电机解列的含义是(B)。
A：断开发电机断路器、灭磁、甩负荷 B:断开发电机断路器、甩负荷
C:断开发电机断路器、灭磁
2．*汽轮发电机解列灭磁的含义是(A、B、C)。
A：断开发电机断路器 B：灭磁 C：汽轮机甩负荷 D：发声光信号
3．发电机出口发生三相短路时的输出功率为(C)。
A：额定功率 B：功率极限 C：零
4．发电机装设纵联差动保护，它作为(C)保护。
A：定子绕组的匝间短路 B：定子绕组的相间短路
C：定子绕组及其引出线的相间短路
5.发电机比率制动的差动继电器，设置比率制动原因是(B)。
A：提高内部故障时保护动作的可靠性
B：使继电器动作电流随外部不平衡电流增加而提高
C：使继电器动作电流不随外部不平衡电流增加而提高
D：提高保护动作速度
6．单元件横差保护是利用装在双Y型定子绕组的两个中性点联线的一个电流互感器向一个横差电流继电器供电而构成。其作用是(B)。
A：定子绕组引出线上发生两相短路其动作
B：当定子绕组相间和匝间发生短路时其动作
C：在机端出口发生三相短路时其动作
7．对于定子绕组采用双星型接线的发电机，如能测量到双星形中性点之间的电流，便可采用单元件横差保护，该保护(C)。
A：既能反应发电机定子绕组的相间短路，又能反应定子绕组的匝间短路
B：既能反应发电机定子绕组的匝间短路，又能反应定子绕组的开焊故障
C：上述几种故障均能反应
8、利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，则应在保护的交流输入回路上（C） A：加装2次谐波滤过器 B：加装5次谐波滤过器
C：加装3次谐波滤过器 D：加装高次谐波滤过器
9．机端电压为18000V的30万KW汽轮发电机的允许接地电流最大为(A)。
A： 1A B：3A C：4A
10．定子绕组中性点不接地的发电机，当发电机出口侧A相接地时，发电机中性点的电压为(A)。
NSC 554U
数字式发电机保护装置
说明书
南京南自四创电气有限公司
20012年6月
*本说明书可能会被修改,请注意最新版本资料
目 次
1装置简介 ............................................................................... 1
2 装置硬件构成 .......................................................................... 2
2.1 交、直流输入模件 ..................................................................... 2
2.2 主处理模件 ........................................................................... 2
2.3 人机对话模件 ......................................................................... 3
2.4 输出及信号模件 ....................................................................... 2
3 技术指标 .............................................................................. 5
3.1运行环境 ............................................................................. 5
3.2 额定参数 ............................................................................. 5
第六章 发电机保护
第一节 发电机的故障和不正常运行情况
一、发电机故障
二、发电机不正常运行状态
三、发电机应装设的保护
1、纵联差动（电流速断）保护：瞬时动作于停机（跳DL、MK、关导叶）
2、过电流保护：延时动作于停机（跳DL、MK、关导叶）
3、过电压保护：延时动作于解列灭磁（跳DL、MK）
4、定子绝缘监视（单相接地）：动作于发信号
5、过负荷保护：延时发信号
6、转子一点接地：动作于发信号
7、失磁保护：动作于解列（跳DL）
第二节 发电机的电流速断保护
一、适用
800KW以下发电机
二、原理接线
装于发电机出口LH
不完全星形接线（两相两继电器）
动作于跳DL、MK（停机） 三、动作参数
1、动作电流：Idz>Id.zd（外部短路时发电机提供的短路电流）
Idz>Izh.zd（最大振荡电流）
2、灵敏度：Klm≥2
注：被保护发电机与系统或容量更大的发电机并联运行时，装此保护才有意义
（以图示意）
第三节 发电机的差动保护
一、用途和保护范围
800KW及以上发电机——定子绕组及引出线相间短路
动作于跳DL、MK（停机）
二、接线
采用BCH-2型差动继电器
P211图12-2图（a）：一组LH装于发电机中性点引出线
一组LH装于发电机出口
Ibp产生原因：两侧LH励磁特性不同
优点：BCH-2差动继电器可很好地躲开Ibp
LJ（CJJ）：差动回路断线监视
三、动作参数 1、1~3CJ：Idz>Iph（外部短路时最大不平衡电流）

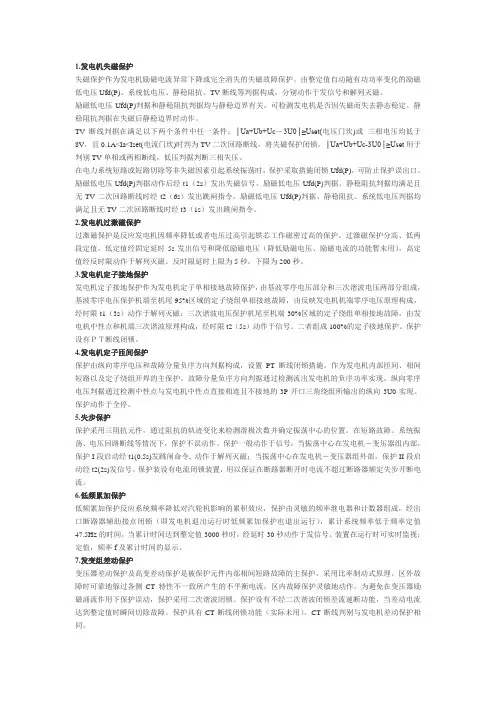

1.发电机失磁保护
失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。静稳阻抗判据在失磁后静稳边界时动作。
TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或 三相电压均低于8V，且0.1A
在电力系统短路或短路切除等非失磁因素引起系统振荡时，保护采取措施闭锁Ufd(P)，可防止保护误出口。
励磁低电压Ufd(P)判据动作后经t1（2s）发出失磁信号。励磁低电压Ufd(P)判据、静稳阻抗判据均满足且无TV二次回路断线时经t2（6s）发出跳闸指令。励磁低电压Ufd(P)判据、静稳阻抗、系统低电压判据均满足且无TV二次回路断线时经t3（1s）发出跳闸指令。
2.发电机过激磁保护
过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。过激磁保护分高、低两段定值，低定值经固定延时5s发出信号和降低励磁电压（降低励磁电压、励磁电流的功能暂未用），高定值经反时限动作于解列灭磁。反时限延时上限为5秒，下限为200秒。
3.发电机定子接地保护
发电机定子接地保护作为发电机定子单相接地故障保护，由基波零序电压部分和三次谐波电压两部分组成，基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障，由反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。二者组成100%的定子接地保护。保护设有ＰＴ断线闭锁。
4.发电机定子匝间保护
保护由纵向零序电压和故障分量负序方向判据构成，设置PT断线闭锁措施，作为发电机内部匝间、相间短路以及定子绕组开焊的主保护。故障分量负序方向判据通过检测流出发电机的负序功率实现。纵向零序电压判据通过检测中性点与发电机中性点直接相连且不接地的3P开口三角绕组所输出的纵向3U0实现。保护动作于全停。
