MRI的应用实例

引言

医学成像技术对于人类的健康和医疗诊断起着重要的作用。磁共振成像（Magnetic

Resonance Imaging，MRI）作为一种无创性的检查方法，在医学领域得到了广泛应用。本文将探讨MRI的应用实例，包括脑部、心脏、骨骼等方面，以及其在疾病诊断、治疗和研究方面的应用。

MRI技术原理

MRI技术基于核磁共振原理，通过磁场、脉冲序列和信号检测来获取人体组织的图像。简单来说，MRI利用强大的磁场使人体内的原子核在特定条件下产生共振信号，再通过计算机处理和分析得到图像。

MRI在脑部疾病中的应用实例

脑部是人体最为重要的器官之一，MRI在脑部疾病的诊断中发挥着重要的作用。

1. 脑肿瘤的诊断和定位

MRI可以非常清晰地显示脑部肿瘤的位置、大小和形态，帮助医生进行精确的诊断和定位。通过MRI扫描，可以了解肿瘤的性质（良性还是恶性）、生长情况和与周围组织的关系，为手术治疗和放疗提供重要参考。

2. 脑卒中的早期诊断

脑卒中是一种常见的急性脑血管疾病，及早发现和治疗对于患者的康复至关重要。MRI可以快速准确地检测出脑卒中的病变，如脑出血、梗塞等，并提供有关病灶的详细信息，为医生制定治疗方案和预测患者的预后提供依据。

3. 脑退行性疾病的研究

如阿尔茨海默病等脑退行性疾病在老年人中十分常见，MRI可以帮助医生观察患者脑部的萎缩情况和异常代谢区域，辅助诊断和病情监测。此外，MRI还能帮助科研人员研究这些疾病的发病机制和治疗方法。 MRI在心脏疾病中的应用实例

心脏是人体血液循环系统的核心器官，MRI在心脏疾病的检查和治疗中具有重要作用。

1. 心脏结构的评估

MRI可以提供高分辨率的心脏图像，清晰显示心脏的解剖结构，如心腔、心肌和心瓣膜等。通过MRI，医生可以客观评估心脏的大小、形状和功能，发现潜在的异常，如心肌病变、心瓣膜疾病等，为病因诊断和治疗方案制定提供依据。

2. 心血管血流的评估

MRI可以利用特殊的脉冲序列对心脏血液的流速和流量进行测量，帮助评估心脏的功能和血流动力学状态。这对于疾病的早期发现和治疗非常重要，如心肌缺血、心房颤动等。

3. 心脏瓣膜疾病的诊断和监测

心脏瓣膜疾病是一类常见的心脏疾病，MRI可以提供清晰的瓣膜图像，帮助医生评估瓣膜的形态、功能和病变程度，为手术治疗和病情监测提供依据。

MRI在骨骼疾病中的应用实例

骨骼疾病是人体常见的疾病类型之一，MRI在骨骼疾病的检查和治疗中发挥着重要作用。

1. 骨折的评估和治疗

MRI可以提供清晰的骨骼图像，帮助医生准确评估骨折的类型、位置和复杂程度。对于一些难以检测的骨折，如脊柱骨折，MRI在诊断中具有特别的优势。此外，MRI还可以监测骨折的愈合情况和判断治疗效果。

2. 关节炎的诊断和病情监测

关节炎是一种常见的骨骼疾病，MRI可以显示关节软骨、滑膜和关节周围组织的异常。通过MRI，医生可以评估关节炎的程度、发展情况和病情进展速度，为治疗方案制定和病情监测提供参考。 3. 骨肿瘤的诊断和治疗

MRI可以清晰显示骨肿瘤的位置、形态和组织特征，帮助医生准确诊断骨肿瘤的类型和良恶性程度。此外，MRI还可以评估肿瘤的生长情况和与周围结构的关系，为手术治疗和放疗提供重要依据。

结论

MRI作为一种无创性的医学成像技术，在脑部、心脏、骨骼等方面的疾病诊断、治疗和研究中发挥着重要作用。通过MRI的高分辨率图像和多重序列扫描，医生可以准确评估病变的位置、形态和组织特征，为疾病的早期发现和治疗提供依据，提高患者的治疗效果和生活质量。随着技术的不断进步和应用的扩大，相信MRI将在医学领域发挥越来越重要的作用。

合集下载

MRI基本概念

MRI基本概念

.

. .1.1 脉冲序列的概念

MR图像的信号强度取决于射频脉冲的发射方式、梯度磁场的引入方式和MR信号的读取方式等。为不同成像目的而设计的一系列射频脉冲、梯度脉冲和信号采集按一定时序排列称作脉冲序列。

2.1.2 脉冲序列的构成

一般脉冲序列的一个周期中包括射频脉冲、梯度脉冲和MR信号采集。射频脉冲包含用以激发氢质子的激发脉冲、使质子群相位重聚的复相脉冲以及反转恢复序列等；梯度脉冲包括层面选择梯度、相位编码梯度、频率编码梯度（也称读出编码），用以空间定位；形成的MR信号也称为回波。完成一个层面的扫描和信号数据采集需要重复多个周期。

2.1.3 脉冲序列的基本参数

在一个脉冲序列中有许多的变量，这些变量统称为序列成像参数。在成像中选用不同的成像参数可以得到不同类型的图像，这里我们介绍几个主要的序列成像参数。

2.1.3.1重复时间（repetition time；TR）

重复时间是指脉冲序列的一个周期所需要的时间，也就是从第一个RF激发脉冲出现到下一周期同一脉冲出现时所经历的时间间隔。在单次激发序列中，由于只有一个激发射频脉冲，TR等于无穷大。TR时间影响被RF激发后质子的弛豫恢复情况，TR长、恢复好。TR延长，信噪比提.

. 高，可允许扫描的层数增多，T2权重增加，T1权重减少，但检查时间延长；TR时间缩短，检查时间缩短，T1权重增加，信噪比降低，可允许扫描的层数减少，T2权重减少。

2.1.3.2回波时间（echo time；TE）

回波时间是指从激发脉冲与产生回波之间的间隔时间。在多回波序列中，激发RF脉冲至第1个回波信号出现的时间称为TE1，至第2个回波信号的时间叫做TE2，依次类推。在MRI成像时，回波时间与信号强度成反相关，TE延长，信噪比降低，但T2权重增加。TE缩短，信噪比增加，T1权重增加，T2对比减少。

2.1.3.3有效回波时间(effective echo time；ETE)

MRI

MRI

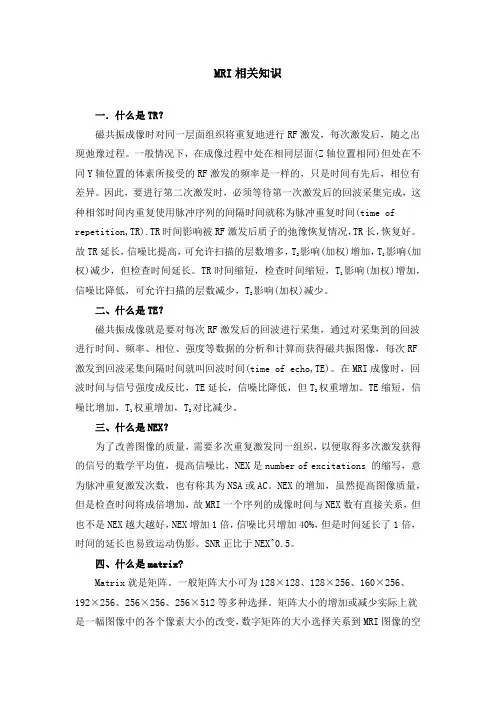

MRI相关知识

一．什么是TR？

磁共振成像时对同一层面组织将重复地进行RF激发，每次激发后，随之出现弛豫过程。一般情况下，在成像过程中处在相同层面(Z轴位置相同)但处在不同Y轴位置的体素所接受的RF激发的频率是一样的，只是时间有先后，相位有差异。因此，要进行第二次激发时，必须等待第一次激发后的回波采集完成，这种相邻时间内重复使用脉冲序列的间隔时间就称为脉冲重复时间(time of

repetition,TR).TR时间影响被RF激发后质子的弛豫恢复情况，TR长，恢复好。故TR延长，信噪比提高，可允许扫描的层数增多，T2影响(加权)增加，T1影响(加权)减少，但检查时间延长。TR时间缩短，检查时间缩短，T1影响(加权)增加，信噪比降低，可允许扫描的层数减少，T2影响(加权)减少。

二、什么是TE？

磁共振成像就是要对每次RF激发后的回波进行采集，通过对采集到的回波进行时间、频率、相位、强度等数据的分析和计算而获得磁共振图像，每次RF激发到回波采集间隔时间就叫回波时间(time of echo,TE)。在MRI成像时，回波时间与信号强度成反比，TE延长，信噪比降低，但T2权重增加。TE缩短，信噪比增加，T1权重增加，T2对比减少。

三、什么是NEX？

为了改善图像的质量，需要多次重复激发同一组织，以便取得多次激发获得的信号的数学平均值，提高信噪比，NEX是number of excitations 的缩写，意为脉冲重复激发次数，也有称其为NSA或AC。NEX的增加，虽然提高图像质量，但是检查时间将成倍增加，故MRI一个序列的成像时间与NEX数有直接关系，但也不是NEX越大越好，NEX增加1倍，信噪比只增加40%，但是时间延长了1倍，时间的延长也易致运动伪影。SNR正比于NEX^0.5。

四、什么是matrix?

Matrix就是矩阵。一般矩阵大小可为128×128、128×256、160×256、192×256、256×256、256×512等多种选择。矩阵大小的增加或减少实际上就是一幅图像中的各个像素大小的改变，数字矩阵的大小选择关系到MRI图像的空间分辨率。矩阵大，分辨率高，可显示细致的组织形态，检查时间必然增加。但另一方面，矩阵增大，体素必然变小，每个体素内可获得的信号也较少，因此，图像整体信噪比就会下降。

MRI检查技术

MRI检查技术

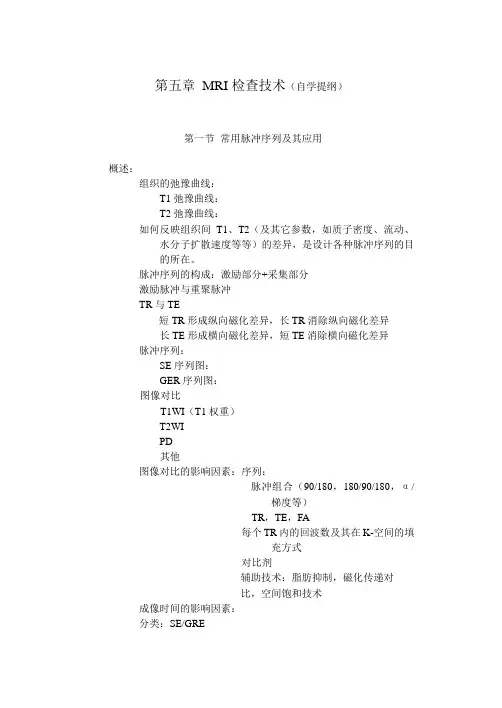

第五章 MRI检查技术（自学提纲）

第一节 常用脉冲序列及其应用

概述：

组织的弛豫曲线：

T1弛豫曲线：

T2弛豫曲线：

如何反映组织间T1、T2（及其它参数，如质子密度、流动、水分子扩散速度等等）的差异，是设计各种脉冲序列的目的所在。

脉冲序列的构成：激励部分+采集部分

激励脉冲与重聚脉冲

TR与TE

短TR形成纵向磁化差异，长TR消除纵向磁化差异

长TE形成横向磁化差异，短TE消除横向磁化差异

脉冲序列：

SE序列图：

GER序列图：

图像对比

T1WI（T1权重）

T2WI

PD

其他

图像对比的影响因素：序列：

脉冲组合（90/180，180/90/180，α/梯度等）

TR，TE，FA

每个TR内的回波数及其在K-空间的填充方式

对比剂

辅助技术：脂肪抑制，磁化传递对比，空间饱和技术

成像时间的影响因素：

分类：SE/GRE 实质成像/血管成像/水成像

常规成像/功能成像

一、SE脉冲序列

（一） SE序列

序列图：

序列描述：90度 射频（激励）脉冲

180度 复相位（相位重聚）脉冲

TR（重复时间）

TE（回波时间）

Spin-Echo ：S = k  (1-exp(-TR/T1)) exp(-TE/T2)

图像对比：

Weighting TR Value TE Value

T1 < = T1 < < T2

T2 > > T1 > = T2

 > > T1 < < T2

MRI要点

MRI要点

MRI要点

一、正常组织及病变组织的MRI信号特点

（一）正常组织

骨和含气体的器官在T1WI和T2YVI均呈黑色极低信号，软组织呈灰色等信号。脂肪组织在各序列均呈白色高信号，应用抑脂技术后呈黑色或深灰色低信号。含液体多的部分如含脑脊液的脑室及蛛网膜下腔，含胆汁的胆囊和胆管，含尿液的膀胱等在T1WI呈低信号，在T2 WI呈高信号。（二）水肿、坏死、软化、囊变等病理改变

水肿、坏死、软化、囊变等在MRJ图像上表现为T1WI低信号，

T2WI高信号。某些蛋白含量丰富的囊肿在T1M也可呈高信号。

（三）含脂肪的病变

含脂肪的病变在T1WI为高信号，T2M也是高信号，抑脂后信号转弱。

（四）钙化

钙化多为黑色低信号，但在高场强MRI图像上可呈白色高信号。

（五）血管性病变

血管性病变如动脉瘤或血管畸形因流空效应而呈形态不同的黑色低信号。

（六）出血

急性出血时的氧化血红蛋白在T1WI呈灰色等信号、T2WI呈高信号；亚急性期转变为去氧血红蛋白或变性血红蛋白有强顺磁性，在T1及T2均为高信号；慢性阶段可因液化囊变而呈液体信号，也可因含有铁血黄素析出而呈黑色低信号。

二、MRI外科临床适应证

（一）中枢神经系统

对颅脑及椎管内的肿瘤、感染、先天畸形、血管性病变、外伤、代谢性疾病，MRI的诊断价值较高，尤其是对颅底部病变、脱髓鞘病变的诊断优于CT，避免了骨质伪影，敏感性也较高；MRA提供了不用造影剂的、无损伤的血管成像方法，近几年来开展的灌注（per⁃fusion）和弥散（diffusion）成像方法对早期的脑梗死等病变有新的发现。MRS在颅脑疾病诊断应用也比较多。

（二）肺及纵隔

肺及纵隔的肿瘤或感染均可由MRI诊断，应用心电门控及呼吸补偿技术是必要的。由于流空效应，纵隔内肿瘤或增大的淋巴结可不必注射造影剂而显示清晰。多方位成像有助于肿瘤的术前定位，但肺内细小病灶的发现不及螺CT诊断效果好。（三）心及大血管心及大血管必需用心电门控及呼吸补偿。MRI可诊断主动脉夹层、先天性心脏病、瓣膜狭窄及关闭不全等疾病。用快速心脏采集（fast cardiac）及动态显示可观察血流及瓣膜异常。
