surge安规电容

Surge安规电容

一、什么是Surge安规电容

Surge安规电容是一种用于电子设备中的电容器，其主要功能是提供电流稳定性和电压保护。Surge安规电容能够吸收和储存电荷，以防止突发电流或过电压对设备造成损害。它在电子电路中起着重要的作用，尤其是在面对电压浪涌或电压峰值时。

二、Surge安规电容的特点

1. 高耐压：Surge安规电容具有较高的耐压能力，能够承受较大的电压冲击，保护设备免受电压过高的影响。

2. 低ESR：Surge安规电容的等效串联电阻（Equivalent Series

Resistance，简称ESR）较低，能够提供更好的电流响应和能量储存能力。

3. 高温稳定性：Surge安规电容通常采用高温稳定的材料制成，能够在高温环境下保持良好的工作性能。

4. 长寿命：Surge安规电容具有较长的使用寿命，能够在长时间内稳定地工作。

三、Surge安规电容的应用领域

1. 电子设备：Surge安规电容广泛应用于各类电子设备中，如电视机、手机、电脑等，用于保护设备免受电压冲击和过电压的损害。

2. 电源系统：Surge安规电容在电源系统中起着重要的作用，能够稳定电压输出，提供稳定的电流供给。

3. 通信设备：Surge安规电容也被广泛应用于通信设备中，如路由器、交换机等，用于保护和稳定设备的工作。

四、Surge安规电容的选型和使用注意事项

1. 选型：在选择Surge安规电容时，需要考虑电容器的耐压、容量、ESR等参数，以满足设备的需求。

2. 安装：Surge安规电容的安装要注意正确连接极性，避免反向连接导致损坏。

3. 温度：Surge安规电容的工作温度范围是有限的，应避免超出其允许的温度范围，以保证其正常工作。

4. 替换：如果Surge安规电容损坏，需要及时更换，以保证设备的正常运行。

总结：

Surge安规电容是电子设备中重要的电子元器件之一，它能够提供电流稳定性和电压保护。其特点包括高耐压、低ESR、高温稳定性和长寿命。Surge安规电容广泛应用于电子设备、电源系统和通信设备等领域。在选型和使用时，需要注意正确选择电容器的参数、正确安装和避免超温等问题。通过正确选用和使用Surge安规电容，能够保护设备免受电压冲击和过电压的损害，提高设备的稳定性和可靠性。

合集下载

安规电容及电解电容参数

安规电容及电解电容参数

安规电容

①安规件, 本体呈扁圆形,蓝色, 在SPS中主要跨接 于初次级中间.

②其本体都有容值﹑误差﹑安规MARKING﹑电压﹑类型(Y1或Y2)等标示.

③容值误差: M=±20%

④耐压为: 250VAC,

⑤PIN脚成型方式: 有直脚和KINK两种方式.

X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等级.

具体如下:

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级(IEC664)

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘 <150V

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,....

..................

2.9铝箔干式电解电容器:

工作电压(working voltage)简称WV,为绝对安全值;若是surge voltage(简称SV或Vs),就是涌浪电压或崩溃电压;,超过这个电压值就保证此电容会被浪淹死─小心电容会爆!根据国际IEC 384-4规定,低于315V时,Vs=1.15×Vr,高于315V时,Vs=1.1×Vr.Vs是涌浪电压,Vr是额定电压(rated voltage).

电容器的电荷能量是以Q＝CV来表示,Q是库伦,C是静电容量,V是电压;故当电压值不变时,加大静电容量就能增高电荷能量.请注意,电容器的容量单位应是F(farad),可是因计量太高造成数值偏低,故多改用μF,1F=一百万μF.国外也有用mF表示μF,其实mF不十分贴切,但机械式打字机上没有μ键,故用m代表micro.

什么是安规电容 安规电容参数及作用和应用

什么是安规电容 安规电容参数及作用和应用

什么是安规电容 安规电容参数及作用和应用

安规电容：

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.

它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容

根据IEC 60384-14，电容器分为X电容及Y电容，

1. X电容是指跨于L-N之间的电容器，

2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)

X电容底下又分为X1, X2, X3，主要差別在于:

1. X1耐高压大于2.5 kV, 小于等于4 kV,

2. X2耐高压小于等于2.5 kV,

3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:

1. Y1耐高压大于8 kV,

2. Y2耐高压大于5 kV,

3. Y3耐高压 n/a

4. Y4耐高压大于2.5 kV

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义

安规电容_X电容与Y电容的选择方法

安规电容_X电容与Y电容的选择方法

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。 X电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

安规电容安全等级

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664）

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘 <150V

Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

注意事项 抑制电源电磁干扰用电容器

当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。

不允许将直流电容器用作跨线电容器使用

对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。

对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。

安规电容的选择

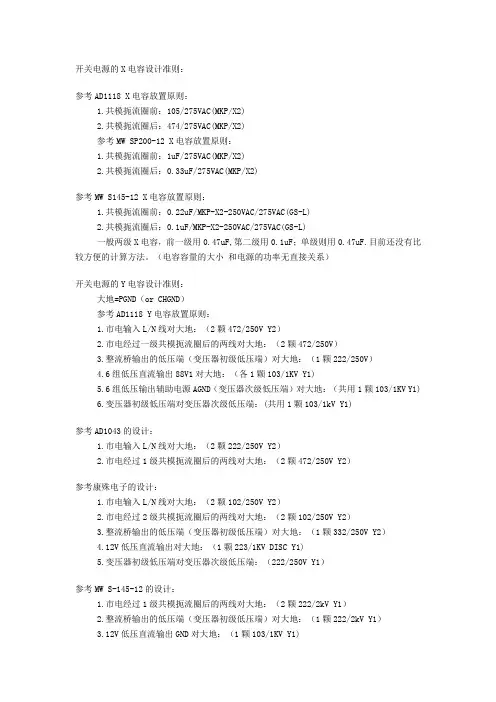

安规电容的选择
