墙体裂缝预防与处理措施

墙体抹灰开裂防治措施

开裂现象往往是由于以下几个原因引起的：

1.基层不牢固：墙体基层的处理不好，如基层地面不平整、松散，基层质量差等。

2.材料选用问题：抹灰材料不合格、质量不好，或者与墙面基层材料不匹配等。

3.浇筑施工不当：抹灰过程中施工质量不好，如振动不均匀、过早脱模、未采取养护等。

4.墙体变形与温度变化：墙体受到外部力的影响，如地震、自然沉降等。

针对以上问题，可以采取以下措施进行开裂防治：

1.加强基层处理：在进行抹灰前，要确保墙面基层牢固、平整，去除浮灰、松散物质，清理好基层表面的水泥浆砂浆等残留物，并进行适当的防水处理，提高墙面的附着力。

2.合理选择抹灰材料：选择质量可靠的抹灰材料，避免低质量、不合格材料的使用。根据不同的墙体要求，选择合适的抹灰材料，如聚合物抹灰砂浆、腻子等，提高抹灰层的强度和粘结性能。

3.控制施工质量：施工前要进行细致的规划和测量，保证施工的准确度和机械作业的规范性。抹灰时要保持施工过程的水平、均匀，振动均匀，以免导致墙体应力不均匀而产生裂缝。在抹灰后要及时进行养护，以保证抹灰层的硬化和强度的形成。 4.加强根据墙体变形进行设计：墙体的抗震性能是防治墙体开裂的关键。在设计时要根据墙体的应力特点，根据工程施工条件合理设置控制段，预先测算、计算和预测墙体的变形情况，采取适当的加劲措施，提高墙体的抗震强度。

5.墙体外部加强措施：可以在墙体外面设置抗裂网或增加外保温层，以增强墙体的抗裂性能。抗裂网可以起到增强抹灰层的功能，防止抹灰层开裂，提高其抗震性能。

综上所述，墙体抹灰开裂的防治措施是一个综合性工程，需要从基层处理、选材、施工质量控制、墙体设计等多个方面综合考虑。只有全面从源头控制，采取合理的措施，才能有效地防治墙体抹灰开裂问题。

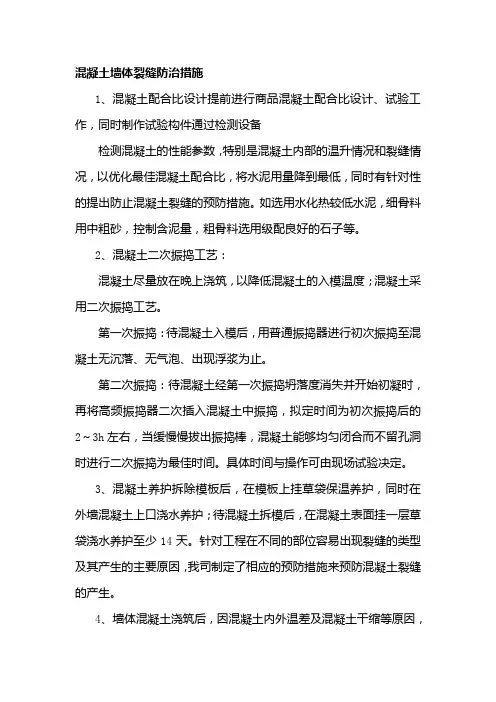

混凝土墙体裂缝防治措施

1、混凝土配合比设计提前进行商品混凝土配合比设计、试验工作，同时制作试验构件通过检测设备

检测混凝土的性能参数，特别是混凝土内部的温升情况和裂缝情况，以优化最佳混凝土配合比，将水泥用量降到最低，同时有针对性的提出防止混凝土裂缝的预防措施。如选用水化热较低水泥，细骨料用中粗砂，控制含泥量，粗骨料选用级配良好的石子等。

2、混凝土二次振捣工艺：

混凝土尽量放在晚上浇筑，以降低混凝土的入模温度；混凝土采用二次振捣工艺。

第一次振捣：待混凝土入模后，用普通振捣器进行初次振捣至混凝土无沉落、无气泡、出现浮浆为止。

第二次振捣：待混凝土经第一次振捣坍落度消失并开始初凝时，再将高频振捣器二次插入混凝土中振捣，拟定时间为初次振捣后的2～3h左右，当缓慢慢拔出振捣棒，混凝土能够均匀闭合而不留孔洞时进行二次振捣为最佳时间。具体时间与操作可由现场试验决定。

3、混凝土养护拆除模板后，在模板上挂草袋保温养护，同时在外墙混凝土上口浇水养护；待混凝土拆模后，在混凝土表面挂一层草袋浇水养护至少14天。针对工程在不同的部位容易出现裂缝的类型及其产生的主要原因，我司制定了相应的预防措施来预防混凝土裂缝的产生。

4、墙体混凝土浇筑后，因混凝土内外温差及混凝土干缩等原因，外墙不可避免的会产生裂纹，可在混凝土中增加聚丙烯单丝抗裂纤维。

5、可采用UEA补偿收缩混凝土技术，不仅可以增加混凝土的密实性与抗渗性，同时在混凝土中建立起的自应力值为0.2～0.7MPA，用以抵消钢筋混凝土结构在收缩过程中产生的全部或大部分拉应力。

掺UEA混凝土膨胀剂的同时，掺适量的高效减水剂，改善混凝土的坍落度，以减少用水量，防止混凝土施工时泌水过多，产生大量的泌水孔隙，造成混凝土裂缝及防水缺陷。

6、可在混凝土中掺WHDF增强密实剂，其抗拉强度和极限拉伸值可提高15％左右，弹性模量可降低8％左右，能有效改善其力学性能和变形性能；能明显降低混凝土早期水化热，推迟水化热出峰的时间和缩小峰值；能降低混凝土早期干缩值50％以上，有效控制混凝土的收缩变形，从而使混凝土具有良好的抗裂性能。

浅析混凝土墙体裂缝原因及处理措施

摘要：大体积混凝土结构厚、体形大、钢筋密、混凝土数量多的特点，又具有超长结构温度变形条件复杂、温度裂缝控制要求高的特点。混凝土施工质量监理控制的关键就是如何因地制宜采取有效施工工艺和预防措施控制混凝土温度变形裂缝的发生和开展。

关键词：大面积混凝土工程；地下室；裂缝；处理措施；质量控制

随着城市建设的高速发展，大面积地下室混凝土结构工程越来越多。目前高层建筑混凝土地下室墙裂缝现象较为普遍，不仅因渗漏而影响使用，还会降低耐久性。混凝土分项工程作为混凝土主体结构质量的重要组成部分，是保证和实现单位工程自身结构安全和使用功能的关键。大体积混凝土产生裂缝的主要原因是混凝土硬化期间水泥水化过程中所释放的水化热使其表面温度出现非均匀温差产生拉应力而形成裂缝以及混凝土的温度变形受到约束。如何采取有效的施工工艺和预防措施是控制温度裂缝的关键。本文结合近几年的工程实践，就大面积地下室混凝土温度变形裂缝的质量控制，谈谈一些工作方法和体会。

一、 裂缝主要原因

1．混凝土收缩因素

从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良、粉煤灰掺量太大、泵送混凝土坍落度大、施工操作不合要求等。

2．设计方面因素

《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）－30ｍ（室内或土中），但实际工程中墙长均超过此规定。特别是一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。

3.温差影响因素

包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及结构跨季节气温变化差异大等因素的影响。

4.地下室墙长期暴露因素

这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。设计时地下室墙均按埋入土中或室内结构考虑。

5.混凝土施工质量差

高层住宅墙体裂缝原因分析及处理

在城市的高楼大厦中，高层住宅墙体裂缝是一个较为常见的问题。这些裂缝不仅影响着住宅的美观，更可能对房屋的结构安全和居住者的生活质量造成威胁。因此，深入分析高层住宅墙体裂缝产生的原因，并采取有效的处理措施，具有重要的现实意义。

一、高层住宅墙体裂缝的原因

1、 设计不合理

在高层住宅的设计阶段，如果没有充分考虑到墙体的受力情况、温度变化、材料特性等因素，就容易导致墙体在后续的使用过程中出现裂缝。例如，墙体的长度和高度过大，没有设置合理的伸缩缝，当温度变化时，墙体因热胀冷缩产生的应力无法得到释放，从而引发裂缝。

2、 地基不均匀沉降

地基是建筑物的基础，如果地基不均匀沉降，就会使墙体受到额外的应力，导致墙体开裂。造成地基不均匀沉降的原因有很多，比如地质条件复杂、基础设计不合理、相邻建筑物的影响等。在一些地区，由于地下水位的变化，也可能导致地基土的压缩性发生改变，从而引起地基不均匀沉降。

3、 施工质量问题 施工过程中的不规范操作是导致高层住宅墙体裂缝的重要原因之一。例如，砌筑墙体时，灰缝不饱满、砖块之间的粘结不牢固；混凝土浇筑时，振捣不密实、养护不到位，导致混凝土强度不足；在墙体抹灰时，没有分层抹灰或者抹灰层太厚，都会使墙体容易出现裂缝。

4、 材料质量问题

使用不合格的建筑材料也是墙体裂缝产生的原因之一。例如，砖块的强度不足、混凝土的配合比不合理、防水材料质量差等。这些质量问题会使墙体的强度和耐久性降低，在使用过程中容易出现裂缝。

5、 温度变化

由于高层住宅墙体的表面积较大，受外界温度变化的影响也更为明显。在夏季，墙体表面温度较高，而内部温度相对较低，产生温度梯度，导致墙体膨胀不均；在冬季，情况则相反，墙体收缩不均。这种反复的温度变化会使墙体产生温度裂缝。

6、 地震等自然灾害

地震等自然灾害会使建筑物产生剧烈的振动，导致墙体受力超过其承载能力，从而引发裂缝。虽然地震等灾害的发生具有不确定性，但在高层住宅的设计和施工中，必须考虑到抗震设防的要求，以减少灾害对墙体的破坏。
