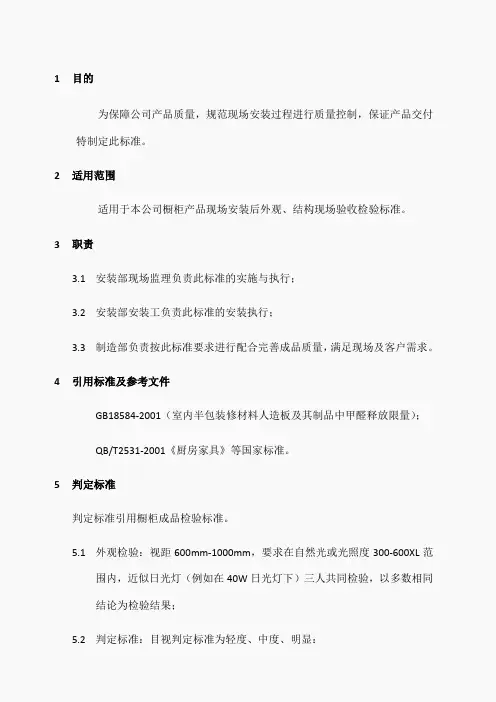

橱柜安装验收标准

1 目的

为保障公司产品质量，规范现场安装过程进行质量控制，保证产品交付特制定此标准。

2 适用范围

适用于本公司橱柜产品现场安装后外观、结构现场验收检验标准。

3 职责

3.1 安装部现场监理负责此标准的实施与执行；

3.2 安装部安装工负责此标准的安装执行；

3.3 制造部负责按此标准要求进行配合完善成品质量，满足现场及客户需求。

4 引用标准及参考文件

GB18584-2001（室内半包装修材料人造板及其制品中甲醛释放限量）；

QB/T2531-2001《厨房家具》等国家标准。

5 判定标准

判定标准引用橱柜成品检验标准。

5.1 外观检验：视距600mm-1000mm，要求在自然光或光照度300-600XL范围内，近似日光灯（例如在40W日光灯下）三人共同检验，以多数相同结论为检验结果；

5.2 判定标准：目视判定标准为轻度、中度、明显： a. 轻微：指视距600mm以上不可见，视距600mm以下可见的缺陷；

b. 中度：指视距1000mm以上不可见，视距1000mm以下可见的缺陷；

c. 明显：指视距1000mm以上可见的缺陷。

6 橱柜现场验收标准细化

6.1 到达现场注意事项：

6.1.1 到达安装现场首先清理现场，将与安装无关的物品清理到不影响安装的位置；

6.1.2 核对图纸与现场实际尺寸及产品是否一致；

6.1.3 查看现场是否具备安装条件：

a) 墙砖地砖缝是否处理完毕；

b) 煤气表和管道是否都已经安装完成；

c) 水表和上下水管是否安装完成；

6.1.4 柜体摆放：柜体应有序摆放在客户家现场没有施工的空地，按安装顺序将柜体摆放在现场。

6.1.5 保护现场：

a) 将厨房不需要安装的地面和摆放柜体的地面进行保护；

b) 将厨房的成品进行保护，避免搬运柜体或者安装时磕伤；

c) 将需要摆放工具的地面进行保护，以免造成工具将地面磕伤划伤。 6.1.6 柜体拆包：先将柜体打开有序摆放并检查柜体是否有损伤，检查确认柜体完好后摆放。

6.2 地柜的安装：

6.2.1 地柜从包装中打开后，若是拉篮柜或抽屉柜，须将拉篮和抽屉进行保护，以防滑轨内进入异物而影响滑轨的使用。然后将柜体倒放在打开的包装膜上，把调节脚安装到柜体的底板上的调节脚底座上，用直尺做参照，调节地脚使地脚高度与图纸相同（900MM宽以上柜体需加两个调节脚，所有可调脚高度应一致）然后将已装好调节脚的地柜按设计图纸所示摆放。装铝支腿与装调节脚不同之处为两个相连柜体间的支腿是共用的，其装法是从柜体的一头装起。

6.2.2 柜体安装时需要按照设计图纸进行安装，在遇到检修口和管道时应开孔，开孔必须美观合理，柜体开孔两边和管道之间的距离不能超过5MM，开完孔需要用U型条进行封边，背板需要用铝箔纸处理，铝箔纸在粘贴时要注意美观，外漏面不能多于3MM。

6.2.3 摆好的地柜必须用水平尺测量其上平面是否水平，若不水平，必须重新调整调节脚，通过水平尺（红外线水平仪）检测整组柜体的水平与垂直程度，确保整组柜体水平和垂直，每个调节脚都需和地面接触。

6.2.4 连接柜体，除罗马柱和拉篮用30mm螺丝钉之外，其余必须用对接螺丝对柜体进行连接，连接时需要注意打孔的位置打在铰链上下方的空余孔位连接。

6.2.5 如果柜体有门板色的外贴板，请注意门板刀型的位置，注意不能在安装外贴板的时候用螺丝把有刀型的地方打穿。

6.3 吊柜的安装：

6.3.1 安装吊柜时，首先要了解现场的电路图和水路图，必须按图纸所示高度或根据现场实际测量情况划线，划好所挂吊柜高度的水平线，将吊码片安装水平、吊柜安装要平稳、牢固，上下水平，正面要美观，挂吊柜时要根据墙体结构做相应的处理（瓷砖墙面或玻璃墙面时需用玻璃钻头开孔然后再用电锤打孔），一般实墙用?8胀塞，保温墙用加长胀塞。有管道处开孔必须美观、规则，开孔时要根据现场情况确定开孔形状及尺寸，一般放量为5mm。开孔用U型收口条封口。

6.3.2 挂烟机吊柜前，必须先量好烟机的烟管所对应的位置，在其位置上按烟机烟管的尺寸大小用曲线锯开孔，用收口条封口，之后再往墙上挂。

6.3.3 调节板的安装，调节板在安装时用辅助板和自攻钉连接。

6.4 高柜的安装：

6.4.1 高柜与地柜为一组摆放时，必须将高柜调平，然后用连接螺钉把高柜与相邻的地柜相连接，保证高柜水平稳固。

6.4.2 若是冰箱柜或装高深拉篮的高柜，其底板必须加装2-4个调节脚。

6.5 拉手的安装

6.5.1 先用盒尺量出正确位置，严格按照图纸上的标识位置安装，若有不清楚和设计师沟通，确定没问题后再用?4.5的钻头打拉手孔。 6.5.2 在打拉手孔时，需用一块没用的板在门板内侧挡住，以防在打拉手孔时出现掉漆及崩茬的情况。

6.5.3 安装前要确定拉手无划伤，无磕碰后再安装，拉手安装位置必须平整水平。

6.6 顶线的安装：

6.6.1 先用角铁将顶线与顶线辅助板连接为一体，然后将其平放于吊柜的顶板上与前檐平齐，之后用自攻螺钉将吊柜顶板与顶线辅助板连接在一起（注：注意在吊柜顶板上打孔时注意打孔位置，在同一个柜体里，一定要均匀，不要出现一边多一边少的情况。对接顶线时，接缝要整齐、对接角要严密。装顶线时必须检查所用自攻螺钉是否过长，以确保顶线与角铁连接时不被其穿透。

6.6.2 顶线安装应与门板平齐，有罗马柱的与罗马柱平齐。

6.6.3 罗马柱的外形是突出的，因此罗马柱的安装不是和门板平齐的，要把罗马柱的刀型突出来，平齐部分是罗马柱的后辅助板。

6.7 踢脚板的安装：

6.7.1 装踢脚板之前，必须把地柜底部的粉尘及垃圾清理净，把踢脚板顺放在厨柜前，下面应垫有气垫膜，然后从踢脚板的一端装上卡子，使卡子与每个地脚相对应，再将装好卡子的踢脚板装在地柜底部，使卡子扣到调节脚上，卡子数量要合适确保踢脚板稳固。拐角的地方应装有转角（铝质踢脚板长需要锯的，要拿到楼道中用钢锯裁切，禁止在客户家裁切，以免铝沫划伤地板）。

6.7.2 如需安装挡水压条，应在装踢脚板前把挡水压条从踢脚板的一端安装至踢脚板上边的槽孔内，压条要与踢脚板长度一致。

6.7.3 木质踢脚板安装时转角处为直角拼接，正面的踢脚板压侧面踢脚板。

6.7.4 安装完的踢脚板下边应与地面平齐，上边与柜体底板可有1-10mm的缝隙。

6.7.5 踢脚板（木质/铝质）同一平面的拼接必须和门板缝隙对称，不得随意拼接。

6.8 门板及五金的安装调整：

6.8.1 门板调整：门板安装完成后调整水平，门板的竖缝隙为3mm，左右门板的高度必须一致，抽屉的上下缝隙为3mm所有的横缝隙必须一致，开启顺畅无相互碰撞。所有的门板必须安装防撞胶粒，有纹路的门板纹路必须拼对美观，玻璃门安装时要对玻璃进行保护，防止玻璃破碎；

6.8.2 五金调整：拉篮、抽屉必须调整保证开启顺畅，阻尼自动回弹。门板抽屉和拉篮调整完毕后，必须将铰链盖、抽屉装饰盖和吊码盖排孔塞安装到位。（注意门板阻尼器的安装：地柜装上边，吊柜装下边）。

6.9 电器的安装：

6.9.1 烟机的安装：触摸及目测烟机底部和吊柜底部是否在同一水平线上，机体悬挂应牢固，保证外观整洁无手印，接好机体电源插头试运转听声音，保证烟机工作正常。

6.9.2 灶台安装：嵌入式的灶台要保证与台面吻合，不得有明显间隙，软管的连接要紧密，以防漏气，煤气软管不要太长。

6.9.3 安装：水盆与台面要吻合，水盆沿边处要打玻璃胶，胶线要均匀美观，龙头要保证各种零件齐全，龙头固定在水盆上要牢固，用手轻晃不得有间隙，整体不得有转动现象。

6.9.4 电器安装后必须试机。

6.10 自检及验收：

6.10.1 柜体安装完后需要进行自检，以公司的标准去检查自己安装的产品是否合格，还有哪些没有注意到，没有达到公司的安装标准进行调节。

6.10.2 在安装完毕后进行全面打扫卫生，先从吊柜打扫，将内部杂物清出。地柜打扫须从一边开使，将内部杂物清出，拉篮和抽屉打扫时须先将抽屉防滑垫取出，在将抽屉取下，先将滑道及柜体和抽屉清理干净，再将抽屉安装到位，铺上防滑垫并且将吊码装饰盖/防尘角/排孔塞/阻尼器/铰链盖等安装到位。最后将垃圾装入垃圾袋或垃圾箱内带出现场丢放到垃圾场。

6.10.3 最后请客户或现场负责人验收，并对客户提出的各种问题做合理的解答，并做到客户满意后签字。在客户验收完成后，需要用包装膜对柜体进行保护。

编制： 审核： 批准：
