设计交底内容及流程

设计交底内容及流程

设计交底与图纸会审是为了确保工程建设各方对工程设计的主导思想、建筑构思和要求、采用的设计规范、抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计等方面有充分了解，掌握工程关键部分的技术要求，保证工程质量。同时，也为了减少图纸中的差错、遗漏、矛盾，避免返工浪费，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求。

在设计交底与图纸会审中，应遵循提交完整的施工图纸原则，各专业相互关联的图纸必须提供齐全、完整，对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。同时，在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得交付施工。凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。

设计交底与图纸会审会议应在项目开工之前进行，参加人员应包括监理、建设、设计、施工等单位的有关人员。会议的组织及程序应由监理部决定并发通知。

会议组织应按照《建设工程监理规范》第5.2.2条的要求，确保项目监理人员参加建设单位组织的设计技术交底会。一般情况下，XXX主持设计交底与图纸会审会议，监理部和各专业施工单位编写会审记录，监理部汇总和起草会议纪要，XXX对设计技术交底会议纪要进行签认，并提交建设、设计和施工单位会签。

设计交底与图纸会审工作的程序包括：设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事项等；各有关单位对图纸中存在的问题进行提问；设计单位对各方提出的问题进行答疑；各单位针对问题进行研究与协调，制订解决办法。最后，会审纪要经过各方签字认可。

设计交底与图纸会审的内容及流程

在建筑工程领域，设计交底与图纸会审是项目实施前非常重要的环节。它们对于确保工程质量、减少施工中的变更和纠纷、提高施工效率具有关键作用。接下来，咱们就详细聊聊设计交底与图纸会审的具体内容及流程。

一、设计交底的内容

设计交底，简单来说，就是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计要点和注意事项。

1、 工程概况

包括工程的规模、功能、结构形式、建筑特点等，让参与方对整个项目有一个全面的了解。

2、 设计依据

介绍设计所遵循的规范、标准、政策法规，以及相关的地质勘察报告、环境评估报告等基础资料。

3、 建筑设计

比如建筑物的平面布局、空间组合、外立面造型、建筑材料的选用等。同时，要说明建筑的防火、防水、节能、无障碍设计等方面的要求。 4、 结构设计

涵盖结构体系的选择、基础类型、主要构件的尺寸和配筋、抗震设计等。解释结构的受力特点和关键部位的处理方法。

5、 给排水设计

包括生活给排水、消防给排水系统的设计，如管道的布置、管径的选择、设备的选型等。

6、 电气设计

像供电电源、配电系统、照明设计、弱电系统（如通信、安防、智能化）等方面的内容。

7、 暖通设计

讲述空调系统、通风系统、防排烟系统的设计方案，以及设备的选择和布置。

8、 施工注意事项

提醒施工单位在施工过程中可能遇到的特殊情况和需要特别注意的问题，如某些部位的施工难度较大、需要采取特殊的施工工艺等。

二、图纸会审的内容

图纸会审则是各方对施工图纸进行细致的审查，发现并解决其中存在的问题。

1、 图纸的完整性 检查图纸是否齐全，包括建筑、结构、给排水、电气、暖通等各个专业的图纸，以及总平面图、剖面图、详图等。

2、 图纸的准确性

核实图纸中的尺寸标注、标高、坐标等是否准确无误，有无相互矛盾之处。

3、 设计的合理性

审查设计方案是否符合工程实际情况，是否满足使用功能的要求，是否便于施工和维护。

(完整)设计交底

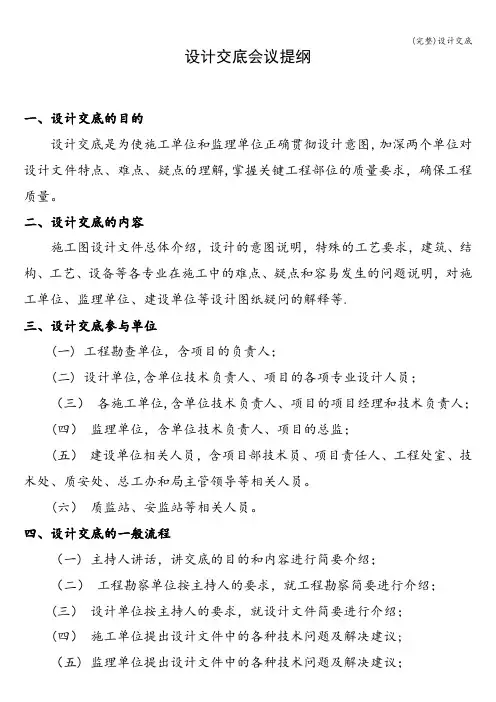

设计交底会议提纲

一、设计交底的目的

设计交底是为使施工单位和监理单位正确贯彻设计意图，加深两个单位对设计文件特点、难点、疑点的理解,掌握关键工程部位的质量要求，确保工程质量。

二、设计交底的内容

施工图设计文件总体介绍，设计的意图说明，特殊的工艺要求，建筑、结构、工艺、设备等各专业在施工中的难点、疑点和容易发生的问题说明，对施工单位、监理单位、建设单位等设计图纸疑问的解释等.

三、设计交底参与单位

(一) 工程勘查单位，含项目的负责人；

(二) 设计单位,含单位技术负责人、项目的各项专业设计人员；

（三） 各施工单位,含单位技术负责人、项目的项目经理和技术负责人；

(四） 监理单位，含单位技术负责人、项目的总监；

(五） 建设单位相关人员，含项目部技术员、项目责任人、工程处室、技术处、质安处、总工办和局主管领导等相关人员。

(六） 质监站、安监站等相关人员。

四、设计交底的一般流程

（一) 主持人讲话，讲交底的目的和内容进行简要介绍；

（二） 工程勘察单位按主持人的要求，就工程勘察简要进行介绍；

(三） 设计单位按主持人的要求，就设计文件简要进行介绍；

(四） 施工单位提出设计文件中的各种技术问题及解决建议;

（五) 监理单位提出设计文件中的各种技术问题及解决建议； (完整)设计交底

(六） 建设单位项目部和相关处室提出设计文件中的各种技术问题及解决建议；

(七) 质监站提出设计文件中的各种技术问题及解决建议；

（八) 安监站提出设计文件中的各种技术问题及解决建议；

（九） 设计单位就各相关单位提出的设计中的各种技术问题及解决建议进行全面答复；

（十) 建设单位总工办对设计院需要建设单位明确的有关技术问题进行答复或提出解决方案；

（十一) 建设单位局领导做指示；

（十二) 主持人总结.

五、设计交底的组织

设计交底前监理单位和施工单位需进行图纸会审,并整理成问题清单，在设计交底前一周交设计单位。设计交底由建设单位负责组织。设计交底会议纪要由设计单位整理,与会各方会签。设计交底中涉及设计变更的应按程序办理设计变更手续或设计单位直接在施工图中修改.设计交底的会议纪要为施工和监理的依据.

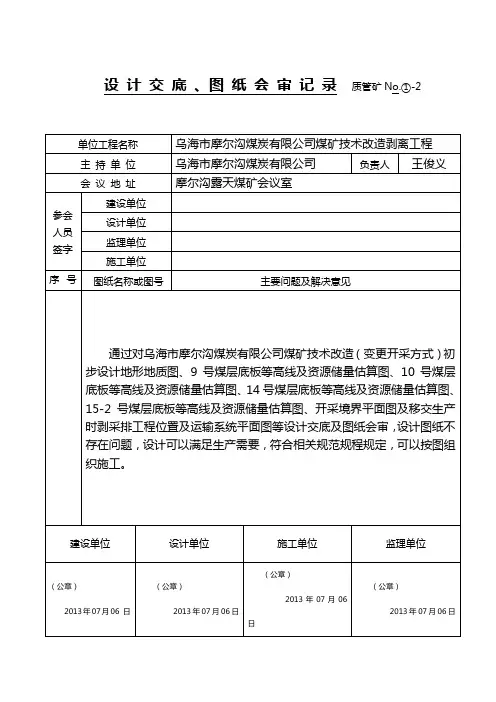

设 计 交 底 、图 纸 会 审 记 录 质管矿No.①-2

单位工程名称 乌海市摩尔沟煤炭有限公司煤矿技术改造剥离工程

主 持 单 位 乌海市摩尔沟煤炭有限公司 负责人 王俊义

会 议 地 址 摩尔沟露天煤矿会议室

参会人员签字 建设单位

设计单位

监理单位

施工单位

序号图纸名称或图号 主要问题及解决意见

通过对乌海市摩尔沟煤炭有限公司煤矿技术改造（变更开采方式）初步设计地形地质图、9号煤层底板等高线及资源储量估算图、10号煤层底板等高线及资源储量估算图、14号煤层底板等高线及资源储量估算图、15-2号煤层底板等高线及资源储量估算图、开采境界平面图及移交生产时剥采排工程位置及运输系统平面图等设计交底及图纸会审，设计图纸不存在问题，设计可以满足生产需要，符合相关规范规程规定，可以按图组织施工。

建设单位 设计单位 施工单位 监理单位

（公章）

2013年07月06 日 （公章）

2013年07月06日 （公章）

2013年07月06日 （公章）

2013年07月06日

交底、会审日期：2013年07月06日

设计交底、图纸会审记录

工程名称：乌海市摩尔沟煤炭有限公司煤矿技术改造（变更开采方式）采剥工程

施工单位：陕西省强宇建设工程集团有限责任公司

技术（安全）交底记录

工程名称：乌海市摩尔沟煤炭有限公司煤矿（变更开采方式）

技术改造剥离工程

施工单位：陕西省强宇建设工程集团有限责任公司

质管矿No.①-3

技术（安全）交底记录

单位工程名称 乌海市摩尔沟煤炭有限公司煤矿技改剥离工程

分部工程名称 剥离工程 分项工程名称 台阶工程

1.最终边坡角35°。

2.台阶坡面角表土层65°，岩层70°。工作平盘的宽度≥36m。

3.境界边坡台阶宽度10.64米左右，台阶高度10米。

4.测量人员及时给定台阶坡顶线方位及台阶标高。

5.施工人员包括挖掘机司机、穿孔爆破人员，严格控制台阶方位和标高。
