民用建筑供电系统设计常见问题探讨（一)

用电量及变压器容量的估算

庞传贵 李维时 (中国建筑设计研究院)

摘要 本文简要阐述了各类民用建筑的负荷估算及变压器容量的确定，并介绍了负荷计算的部分作法

关键词 用电指标、变压器容量负荷率、负荷计算、三相平衡

1、民用建筑的负荷：

民用建筑的用电指标,尤其是负荷计算中需要系数的大小，一直是一个意见很不一致，没有完全解决好的问题，主要是因为民用建筑的情况非常繁杂，不同的地区，不同的单位,不同的设备，不同的使用情况,不同的工程规模，不同的建设投资标准等等，使每平方米建筑面积的用电量有较大的差异，很难给出一个大家均可使用的标准.工程设计者，往往宁大勿小,使已建成的许多工程的变压器容量选择偏大，多数在很低的负荷率下运行。1984年在建设部设计局的支持下，由建设部建筑设计院,北京市建筑设计院、上海市华东建筑设计院、西北建筑设计院、西南建筑设计院等单位组成的民用建筑用电负荷调查组，在北京、上海、西安等地对各类宾馆饭店进行了大量的调查研究和蹲点实测,发现有很大的分散性,历时一年多也只获得了阶段性成果。由于国家经济的迅速发展和人们对民用建筑用电量的认识的较大差别，目前意见仍难统一。我们参照“全国民用建筑工程设计技术措施"中的“表2。5。2—1各类建筑物的用电指标"，修改补充成为表1，供工程设计者在方案或初步设计阶段,作为估算变压器安装容量的参考.

表1 各类建筑物的用电指标

建筑类别 用电指标W/m2 VA/m2 建筑类别 用电指标W/m2 VA/m2

公寓 30~50 50～70 医院 40～70 60～100

旅馆 40～70 60～100 高等学校 20～40 40~60

办公 30～70 80~120 中小学 12～20 20～30

商业

一般：40～80 60~120 展览馆 50～80 100~120

大中型：60~120 100～120 演播室 250～500 300～700

体育 40～70 60~100 汽车库 8～15 10~20

剧场 50～80 80~120

注：①当空调冷水机组采用直燃机时的用电指标一般比采用电动压缩机制冷时的用电指标降低25～35VA/m2.表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。

上表中数值不是施工图设计时某个房间的负荷指标，对某个房间的负荷，应按其实际安装的用电设备的需要设计。还要注意“表1”中的每平方米瓦数可折算为伏安数，即将瓦数除以功率因数0.9（补偿后），再除以变压器的负载率0.65~0.85，这样使每平方米建筑面积的伏安数为瓦数的约1.5倍左右，此伏安数可作为确定变压器容量的依据。这个指标有人认为偏高，有人认为偏低，实际上该表中的数值已有一个可根据实际情况选用的范围，以适应不同情况的要求。且在折算到变压器的安装容量时，变压器的负载率又有一个范围作为调节,认为表中指标偏高者,可取其低限；认为指标偏低者,可取其高限。对于目前多数用户的变压器负荷率过低的现象，希望今后能得到改善。在本杂志2003年第一期上,北京财富中心的李甫元工程师发表文章，也谈了“关于变压器容量的一点看法”，列举了11个高档饭店、写字楼的变压器负荷情况，见下表，可供参考.

建筑物建筑面积和变压器容量情况

序号 建筑物名称 竣工时间 高度（m) 层数 建筑面积

(m2) 变压器容量

(KV·A) 单位面积容量

(V·A/m2） 最大负荷率

（%） 最小负荷率

（%） 地上 地下

1 xx假日饭店 1985年 51.5 16 1 179400 9200① 55.7④ 60 30

2 xx大饭店 1989年 150 38 2 150000 17500 116.7 50 40

3 xx中心 1990年 208 52 2 146500 17000② 71。6⑤ 51.4 23

4 xx大厦 1989年 182 50 4 145000 9500 65。5⑥ 80⑦ 30

5 xx二期饭店 2000年 150 38 2 120000 10400 86.7 30⑧ 28

6 Xx写字楼 1989年 150 38 3 118000 15000 127。1 40 30

7 Xx饭店 1985年 104 30 2 87000 7630 87。7 60⑨ 20

8 Xx饭店 1984年 82。6 22 2 85000 6400 75。3⑥ 85 50

9 Xx大厦 1997年 99 28 2 69000 5700③ 82.6 60 30

10 Xx大厦 1989年 80 21 2 55000 5000 90.9 45 10

11 Xx公寓楼 1989年 100 31 2 29000 5000 172 30 25

注:①两台变压器只运行一台的有两处；

②两台变压器只运行一台的有三处；

③负荷率低时，两台变压器也想只运行一台，由于申请麻烦而没有这样做;

④采暖所用蒸汽和空调用冷冻水由专门的动力中心提供，用电负荷未计算在内，由于提供的建筑面积不确切，所以单位面积容量也不准确；

⑤对常年停开的变压器容量没有计算在单位面积容量内；

⑥因为原设计是采用吸收式制冷，变压器容量相对小;

⑦原设计为吸收式制冷,后部分设备改为电制冷，所以负荷率较高；

⑧冷冻机用变压器最大负荷率80％，并未包括在内；

⑨冷冻机最大负荷70％，并未包括在内.

2．负荷计算：

在施工图设计时需要进行较详细的负荷计算，主要包括设备容量（安装容量）的计算（即统计与累加）;计算容量（将设备容量乘需要系数）和计算电流的计算。对于最末一级配电箱，可只标注设备容量,并将其作为计算容量（即需要系数为1）。对于干线和整个工程，除需要标注设备容量外，还要标注计算容量和计算电流，以便根据计算容量选择变压器，根据计算电流选择开关和导线等电气设备。

在民用建筑中有大量的单相负荷,三相负荷不平衡的问题比较突出。据调查,在目前运行的工程中，多数工程都比较严重的存在着三相不平衡的问题。有的是设计问题,有的是施工问题，有的是使用的随意性。使用的随意性很难解决。工程设计者的责任是在施工图设计时尽量考虑周全些，尽量做到三相负荷分配平衡。减少运行时的特别严重的不平衡现象。当工程设计过程中,某些末端设备无法使三相分配平衡时，则应在干线或每台变压器低压侧尽量调整到三相平衡。

末端配电箱的三相不平衡负荷的计算,建议采用如下方法：A、当最大相与最小相负荷之差小于三相总负荷的10%时,当作三相平衡负荷计算；B、当最大相与最小相负荷之差等于或大于三相总负荷的10％时，取最大一相负荷的三倍作为等效三相负荷计算。

3、变压器容量与台数的确定

在建筑工程的方案或初步设计阶段，按用电指标估算出所需要的变压器总容量，根据总容量、负荷分布、负荷性质及供电半径的要求，确定变电所的位置、数量及变压器的台数和每台变压器的容量。

建议注意以下几点：

A、 变电所宜分散布置，靠近大容量负荷设备，使变压器尽量深入负荷中心,使低压线路尽量短,最长者一般不要超过250米。

B、 单台变压器容量不宜过大,一般不宜超过1600KVA。

C、 变压器台数宜为双数，易于为重要负荷提供双电源，并使高压进线负荷平衡。

合集下载

变压器容量的选择与计算

变压器容量的选择与计算

变压器容量的选择与计算

Revised by Petrel at 2021 变压器容量的选择与计算

电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择

变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：

1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择 变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：

有功计算负荷（kw）cmdePPKP

无功计算负荷（kvar）tanccQP

视在计算负荷（kvA）cosccPS

计算电流（A）3CcNSIU

式中NU——用电设备所在电网的额定电压（kv）;

dK——需要系数；

Pe——设备额定功率；

KΣq——无功功率同期系数；

KΣp——有功功率同期系数；

tanφ设备功率因数角的正切值。

例如：某380V线路上，接有水泵电动机5台，共200kW，另有通风机5台共55kW，确定线路上总的计算负荷的步骤为

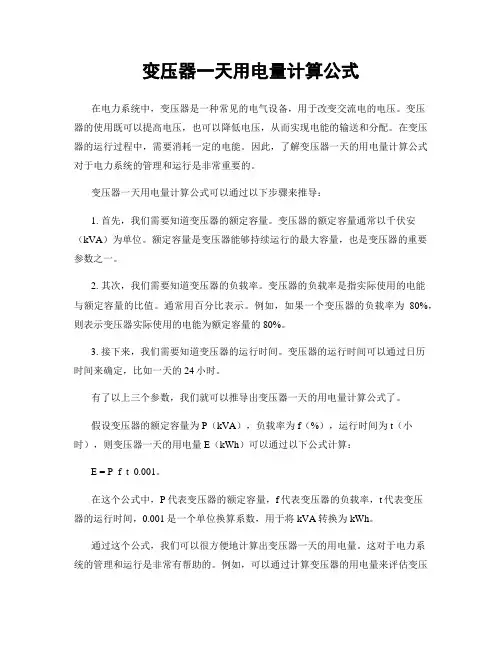

变压器一天用电量计算公式

变压器一天用电量计算公式

变压器一天用电量计算公式

在电力系统中，变压器是一种常见的电气设备，用于改变交流电的电压。变压器的使用既可以提高电压，也可以降低电压，从而实现电能的输送和分配。在变压器的运行过程中，需要消耗一定的电能。因此，了解变压器一天的用电量计算公式对于电力系统的管理和运行是非常重要的。

变压器一天用电量计算公式可以通过以下步骤来推导：

1. 首先，我们需要知道变压器的额定容量。变压器的额定容量通常以千伏安（kVA）为单位。额定容量是变压器能够持续运行的最大容量，也是变压器的重要参数之一。

2. 其次，我们需要知道变压器的负载率。变压器的负载率是指实际使用的电能与额定容量的比值。通常用百分比表示。例如，如果一个变压器的负载率为80%，则表示变压器实际使用的电能为额定容量的80%。

3. 接下来，我们需要知道变压器的运行时间。变压器的运行时间可以通过日历时间来确定，比如一天的24小时。

有了以上三个参数，我们就可以推导出变压器一天的用电量计算公式了。

假设变压器的额定容量为P（kVA），负载率为f（%），运行时间为t（小时），则变压器一天的用电量E（kWh）可以通过以下公式计算：

E = P f t 0.001。

在这个公式中，P代表变压器的额定容量，f代表变压器的负载率，t代表变压器的运行时间，0.001是一个单位换算系数，用于将kVA转换为kWh。

通过这个公式，我们可以很方便地计算出变压器一天的用电量。这对于电力系统的管理和运行是非常有帮助的。例如，可以通过计算变压器的用电量来评估变压器的运行状态，及时发现问题并进行维护。同时，也可以通过计算变压器的用电量来合理安排电能的分配和使用，从而提高电力系统的运行效率。

除了一天的用电量计算公式，还有一些其他与变压器用电量相关的计算公式。比如，可以通过变压器的额定容量和负载率来计算变压器的实际使用电能，也可以通过变压器的实际使用电能和运行时间来计算变压器的用电量。这些公式都是电力系统管理和运行中非常重要的工具。

施工现场用电概况及变压器容量计算

施工现场用电概况及变压器容量计算

赣州公路大桥电

施工现场用电概况及变压器容量计算

一、西岸用电设备主要有：

1、西岸7个墩：

5台冲击钻机（55KW/台）、5台泥浆泵(22KW/台)、1台空压机（132KW/台）、主墩1台龙门吊(30KW/台）、2台主墩塔吊（60KW/台）、地锚2台塔吊（60KW/台）；

2、拌和楼：

2台拌和机(85KW/台）、2台输送泵（60KW/台，考虑用柴油输送泵);

3、钢箱梁制作区：

2台空压机（105KW/台）、30台电焊机单相380V

JC=65%（22KW/台）、2台龙门吊（30KW/台）；

4、钢筋、钢结构制作区：

20台电焊机单相380V JC=65％（22KW/台）、2台卷扬机（16KW/台）；

5、架桥机：

70KW；

6、小箱梁制作区：

2台卷扬机（22KW/台）、2台龙门吊（30KW/台)、5台电焊机（22KW/台）；

7、办公、生活区： 赣州公路大桥电

100KW;

8、工地照明：

70KW.

注:由于钢箱梁制作时间比较后，时间不长，所以本项目部先报装一个630KVA的变压器，到钢箱梁制作前不够用再报装一个315KVA的变压器。

变压器容量的计算公式：

有功功率：（kW）

无功功率：(kvar）

视在功率：（k VA）

式中：

—用电设备组的需要系数;

—用电设备组的各设备的设备功率之和，kW;

-用电设备组的平均功率因数角的正切值。

西岸现场的变压器容量计算（代入计算公式）:

1、冲击钻机：

取kx=0.25 =0。7，则=1.02

PC=0.25×5×55=68.75kW

QC=68。75×1。02=70。125 Kvar

2、主墩空压机：

取kx=0.25 =0。7,则=1.02

PC=0。25×1×132=33kW 赣州公路大桥电

QC=33×1。02=33.66 Kvar

3、泥浆电泵:

取kx=0。75 =0。75，则=0.88

施工临时供电变压器容量计算方法 以及 配电箱的IP防护等级的划分

施工临时供电变压器容量计算方法 以及 配电箱的IP防护等级的划分

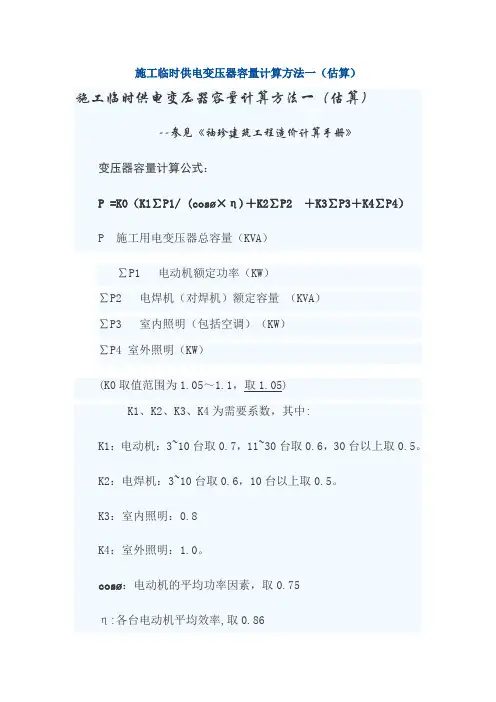

施工临时供电变压器容量计算方法一（估算）
