CAD图形注释与标注方法

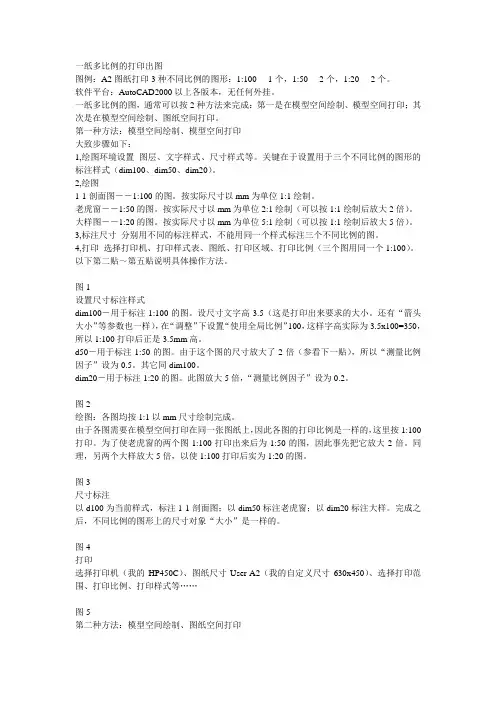

一纸多比例的打印出图

图例：A2图纸打印3种不同比例的图形：1:100----1个，1:50----2个，1:20----2个。

软件平台：AutoCAD2000以上各版本，无任何外挂。

一纸多比例的图，通常可以按2种方法来完成：第一是在模型空间绘制、模型空间打印；其次是在模型空间绘制、图纸空间打印。

第一种方法：模型空间绘制、模型空间打印

大致步骤如下：

1,绘图环境设置 图层、文字样式、尺寸样式等。关键在于设置用于三个不同比例的图形的标注样式（dim100、dim50、dim20）。

2,绘图

1-1剖面图――1:100的图。按实际尺寸以mm为单位1:1绘制。

老虎窗――1:50的图。按实际尺寸以mm为单位2:1绘制（可以按1:1绘制后放大2倍）。

大样图――1:20的图。按实际尺寸以mm为单位5:1绘制（可以按1:1绘制后放大5倍）。

3,标注尺寸 分别用不同的标注样式，不能用同一个样式标注三个不同比例的图。

4,打印 选择打印机、打印样式表、图纸、打印区域、打印比例（三个图用同一个1:100）。

以下第二贴～第五贴说明具体操作方法。

图1

设置尺寸标注样式

dim100―用于标注1:100的图。设尺寸文字高3.5（这是打印出来要求的大小。还有“箭头大小”等参数也一样），在“调整”下设置“使用全局比例”100，这样字高实际为3.5x100=350，所以1:100打印后正是3.5mm高。

d50―用于标注1:50的图。由于这个图的尺寸放大了2倍（参看下一贴），所以“测量比例因子”设为0.5。其它同dim100。

dim20―用于标注1:20的图。此图放大5倍，“测量比例因子”设为0.2。

图2

绘图：各图均按1:1以mm尺寸绘制完成。

由于各图需要在模型空间打印在同一张图纸上，因此各图的打印比例是一样的，这里按1:100打印。为了使老虎窗的两个图1:100打印出来后为1:50的图，因此事先把它放大2倍。同理，另两个大样放大5倍，以使1:100打印后实为1:20的图。

CAD中标注样式的运用

CAD标注样式在制图标注尺寸中起着很重要的作用，因为在里面可以设置精度即保留的几位小数，文字箭头、比例的大小、公差设置等等。在标注样式设置的时候，一般会根据图纸的需要来进行设置。

1.打开CAD软件之后，在上面的菜单栏标注里点标注样式或输入快捷键D按回车，此时弹出如图所示的标注样式管理器的对话框。

2.系统默认的标注样式是ISO-25,如果要新建一个标注样式，点新建就可以了。如果在默认的基础上修改，则点击修改。

3.这里以修改为例，选择修改后，可以看到上面有几个可选择的标签，如线、文字、公差等。当要修改某个设置时，只需点上方相应的标签。

4.修改文字的大小，刚好系统默认的是文字标签。在文字修改的页面上，找到文字高度里输入想要的数字，系统默认是2.5。数字大，代表文字也大。要注意的是文字的高度，还要结合图纸的大小来决定是否要改动。其它的可以根据系统默认的选项。

5.假设标注的尺寸保留一位小数时，点击上方的主单位，并在下面的精度选择0.0，这样标注的尺寸就保留一位小数。 6.同理要设置箭头大小时，就选择上方的符号和箭头。箭头的大小一般要小于文字高度的大小。其它的设置也类似，改什么，点上方相应的标签即可。当以上设置好后点下方的确认，并关闭标注样式就可以了。

CAD图形注释与标注方法

CAD（计算机辅助设计）软件是当代工程设计中广泛应用的一种工具，它可以帮助设计师快速创建和修改各种图形。而在设计过程中，图形注释与标注是不可或缺的一环，能够清晰传达设计意图与细节。本文将介绍CAD图形注释与标注的常用方法，以帮助读者更好地应用CAD软件。

首先，让我们来了解一些基本概念。图形注释是通过文字或图形对象，在CAD图纸上对设计要素进行描述和说明，如尺寸、角度、符号等。而图形标注则是对CAD图形进行注释，以标识设计要素的位置、类型和属性。

在CAD软件中，常见的图形注释与标注方法包括尺寸标注、文字注释、符号标注和标记线等。其中，尺寸标注是最常用的一种方法，它能准确表达设计要素的尺寸和位置。在创建尺寸标注时，需要注意选择适当的尺寸类型（如线性、角度、半径等）和标注位置，以确保清晰可读。

文字注释是另一种常用的注释方法，它可以在CAD图形上添加文字来说明设计细节、要求或解释。使用文字注释时，应该选择合适的字体、字号和对齐方式，以保证可读性。另外，还可以通过修改文字属性，如颜色、粗细、斜体等，来突出关键信息。

符号标注是一种用符号或图案来表示特定属性或要素的方法。在CAD软件中，常见的符号标注包括电气符号、流程图符号等。可以通过选择符号库中的符号并将其插入到图纸中来实现符号标注。在标注符号时，要注意符号的大小和位置，以及与图形的关联性。

标记线是一种用于标示CAD图形特定部分的直线或虚线。标记线通常用于指示尺寸、位置或修改要素。在CAD软件中，可以通过绘制直线或使用相应的标记线命令来创建标记线。在使用标记线时，要确保其清晰可读，不与其他图形重叠，以免造成混淆。

除了以上方法，CAD软件还提供了一些高级注释与标注功能，如面积标注、图案填充、标注样式等。这些功能可以根据设计需求进行选择和应用，以增强图形的信息表达效果。

在进行图形注释和标注时，有几点需要注意。首先，注释和标注应该与图形紧密结合，清晰明了，以避免歧义和误解。其次，应该选择适当的注释和标注方式，避免过多或冗余的信息。此外，还应注意注释和标注的一致性和规范性，以便于他人的理解和使用。

CAD中的图纸标注和注释

在CAD软件中，图纸标注和注释是非常重要的一环。它们为工程师、设计师和制造商提供了准确的信息，使得他们能够理解和交流各种设计要求和规范。本文将介绍CAD中的图纸标注和注释的相关知识和使用技巧，帮助读者快速上手并提高工作效率。

首先，我们必须明确图纸标注和注释的目的。图纸标注主要是为了标明工程图纸中的尺寸、比例、位置等关键信息，确保设计的准确性和可读性。而注释则是为了对设计进行说明和补充，例如材料要求、制造工艺、装配注意事项等。因此，图纸标注和注释的规范和准确性至关重要。

在CAD软件中，常用的图纸标注工具有尺寸标注、文字标注和符号标注等。尺寸标注是最常见的标注方式，可以直观地显示模型的尺寸，常见的有线性尺寸、径向尺寸和角度尺寸等。文字标注则可以为图纸添加文字说明，提供更详细的信息，例如注明材料、名称和特殊要求等。符号标注常用于标明特定的要求，如表面光洁度、公差限制和标准符号等。不同的标注工具可以相互结合使用，以满足各类设计需求。

在进行图纸标注和注释时，我们需要遵循一些注意事项。首先，标注和注释应尽量清晰、简洁，并与设计图形相对应。标注的尺寸和文字应具有足够的大小和明显的字体，以确保可读性。其次，标注和注释应该放置在合适的位置，不与其他图形相互遮挡或重叠。特别是在繁忙的设计图纸中，合理安排标注的位置可以提高图纸的可读性和工作效率。

除了基本的标注工具，CAD软件还提供了一些高级的标注和注释功能，以帮助设计师更加便捷地完成工作。例如，一些CAD软件允许用户创建自定义的标注样式，以满足不同的设计要求和标准。此外，一些CAD软件还支持通过自动布局和标注命令来快速生成标注，并可以使用快捷键和命令进行批量编辑和修改，提高工作效率。

除此之外，合理利用CAD软件中的图层和图块功能也可以提高图纸标注和注释的效率。通过将标注和注释置于不同的图层中，可以方便地控制其显示和隐藏。同时，将常用的标注和注释保存为图块可以使得其在不同的工程中复用，减少不必要的重复劳动。
