管道施工技术措施方案

- 1 -

管道工程施工工艺和技术措施

1.1管道工程重点和难点分析

1．空调水系统安装的重点和难点在冷冻机房内的设备及管道的安装。冷冻机房管道管径大、管道多，空调设备多，要进行成品保护；空调水管的焊接一定要打好坡口，防止焊渣进入管道内；大口径管道的安装一定要先立支架，以免发生安全事故；严禁用割刀强行在管道上开洞；管道丝接时一定要先将管口毛刺去除干净。水阀门在进库前一定要按规定进行检测。

2．消防系统安装重点为消防水泵及稳压装置的安装：

消防水泵与稳压装置为消防系统的动力装置，它能否正常工作是扑灭火灾的重要保证。在安装时必须做到以下几点:

（1）、安装必须指定专人负责。

（2）、设备的所有参数必须符合设计及规范的要求，必须有合格证、质保书等质保资料。

（3）、施工人员必须根据施工图纸及生产厂家设备安装大样图合理安排施工。

3. 喷淋系统水力报警装置的安装：

（1）报警装置安装位置必须合理；

（2）阀门安装水流方向正确；

（3）安装后有明显的标志。

4．消防系统安装难点为建筑的穿梁套管的预埋：

图纸上说明部分喷淋管穿梁安装，施工人员预埋套管时必须严格按照图纸施工，由于有钢构梁，管道在穿越预埋套管时，严禁现场气割开孔，施工技术人员在套管预埋结束、土建未浇筑前必须根据图纸逐一检查、复核，以保证套管的定位尺寸符合图纸的要求。

5．泵房内排水管要注意安装完的管口的封闭。

1.2管道工程主要的施工技术

1、管材与接口

自动喷水消防管、消火栓消防管，管径≤DN 80者，采用镀锌钢管，丝扣连接，管径＞DN100者，采用无缝钢管及配件，法兰联接，二次镀锌。排水集水采用镀锌钢管。

- 2 -

空调供回水管：管径

空调冷凝水管：采用镀锌钢管，丝扣连接。

2、管道工程通用技术

2.1总则：

应按设计图纸，现行国家及地方规范，规定进行施工。

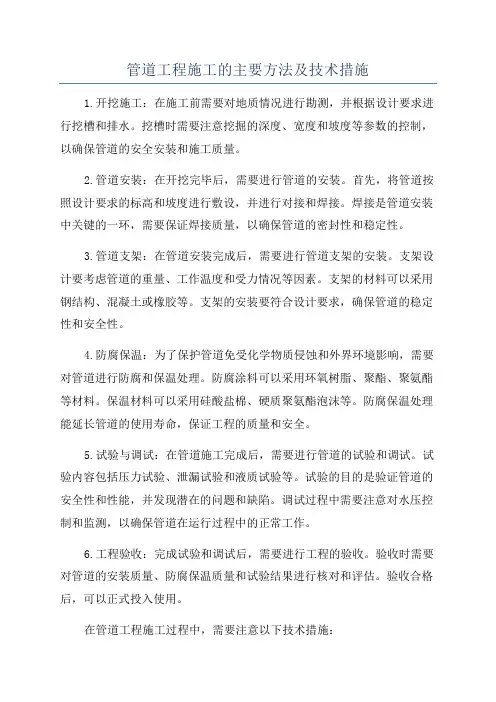

管道工程施工的主要方法及技术措施

1.开挖施工：在施工前需要对地质情况进行勘测，并根据设计要求进行挖槽和排水。挖槽时需要注意挖掘的深度、宽度和坡度等参数的控制，以确保管道的安全安装和施工质量。

2.管道安装：在开挖完毕后，需要进行管道的安装。首先，将管道按照设计要求的标高和坡度进行敷设，并进行对接和焊接。焊接是管道安装中关键的一环，需要保证焊接质量，以确保管道的密封性和稳定性。

3.管道支架：在管道安装完成后，需要进行管道支架的安装。支架设计要考虑管道的重量、工作温度和受力情况等因素。支架的材料可以采用钢结构、混凝土或橡胶等。支架的安装要符合设计要求，确保管道的稳定性和安全性。

4.防腐保温：为了保护管道免受化学物质侵蚀和外界环境影响，需要对管道进行防腐和保温处理。防腐涂料可以采用环氧树脂、聚酯、聚氨酯等材料。保温材料可以采用硅酸盐棉、硬质聚氨酯泡沫等。防腐保温处理能延长管道的使用寿命，保证工程的质量和安全。

5.试验与调试：在管道施工完成后，需要进行管道的试验和调试。试验内容包括压力试验、泄漏试验和液质试验等。试验的目的是验证管道的安全性和性能，并发现潜在的问题和缺陷。调试过程中需要注意对水压控制和监测，以确保管道在运行过程中的正常工作。

6.工程验收：完成试验和调试后，需要进行工程的验收。验收时需要对管道的安装质量、防腐保温质量和试验结果进行核对和评估。验收合格后，可以正式投入使用。

在管道工程施工过程中，需要注意以下技术措施： 1.施工组织设计：在施工前，应进行详细的施工组织设计，包括进度计划、资源配置、作业方法等内容，确保施工顺利进行。

2.质量控制：在施工过程中，应严格按照设计和规范要求进行施工，定期进行质量验收和质量检查，确保施工质量符合要求。

3.安全施工：在施工过程中，应加强安全管理，严格遵守相关安全操作规程，采取必要的安全防护措施，确保施工人员和设备的安全。

4.环境保护：在施工过程中，应采取措施减少对环境的污染，包括噪音、粉尘和废水等的控制和处理。

管线工程施工方法与技术措施

一、过度开挖回填法：该方法是在管道两侧进行过度开挖，然后再回填土方，以减少管道的定位偏差，确保施工质量。在具体操作中，可以使用机械设备进行开挖回填，也可以手工进行。

二、隧道法：适用于管道穿越无法开挖的区域，如道路、铁路等。采用隧道法施工时，需要先进行隧道的开挖，然后再施工管道。在具体操作中，可以使用钻孔机、爆破等方式进行隧道开挖。

三、管道浮动法：适用于管道直径较大、地下水位较高的情况。施工时将管道预埋在管沟中，并在上面放置浮力体，以减轻管道所受的自重和地下水力的影响。

四、定向钻穿法：适用于管道穿越复杂地质条件的情况。定向钻穿法是通过钻孔向地下进行钻进，然后再进行管道的推进，直到达到指定位置。该方法具有操作简单、施工速度快的优点。

五、管道悬吊法：适用于管道需要跨越道路、河流等障碍物的情况。施工时，可以使用吊车等设备将管道吊在空中，然后再与支架连接起来，以实现管道的悬吊。

六、管道压裂法：适用于需要增加管道承载力的情况。施工时，在管道周围注入特殊的材料，使管道周围形成高强度的支撑，以增加管道的承载力。

七、管道防腐保温措施：在管道施工过程中，需要对管道进行防腐保温处理，以延长管道的使用寿命。常用的方法包括喷涂防腐层、缠绕防腐带等。 总之，管线工程施工方法与技术措施的选择应根据具体情况进行，以确保施工的质量和安全。在施工过程中，还需按照相关规范和标准进行操作，并进行必要的质量监测和控制，以达到设计要求。

第1篇

一、工程概况

1. 工程名称：XX管道铺设工程

2. 工程地点：XX市XX区

3. 工程规模：全长XX公里，管径XXmm

4. 工程内容：管道铺设、管道连接、管道防腐、管道试压、管道检测等

5. 工程工期：XX个月

6. 工程质量标准：符合国家相关标准和规范要求

二、施工准备

1. 技术准备

（1）组织施工技术人员进行施工图纸会审，明确施工内容和要求；

（2）编制施工组织设计、施工方案和施工技术交底；

（3）组织施工人员进行技术培训，提高施工人员的业务水平。

2. 材料准备

（1）按照工程量清单，提前采购管道、管件、防腐材料等；

（2）确保材料质量符合国家标准和规范要求；

（3）材料堆放整齐，标识清晰，便于施工使用。

3. 施工设备准备

（1）提前租赁或购买施工设备，如挖掘机、管道铺设机、焊接设备等；

（2）确保设备性能良好，符合施工要求；

（3）对设备进行定期检查和维护，确保施工顺利进行。

4. 施工人员准备

（1）组织施工人员进场，进行施工前的动员和培训； （2）明确施工人员的职责和任务，确保施工顺利进行；

（3）加强施工人员的安全教育，提高安全意识。

三、施工工艺

1. 施工流程

（1）施工准备：施工图纸会审、技术培训、材料设备准备、施工人员准备；

（2）施工测量：测量管道走向、标高、坐标等；

（3）管道铺设：挖掘沟槽、铺设管道、管道连接；

（4）管道防腐：对管道进行防腐处理；

（5）管道试压：对管道进行试压检测；

（6）管道检测：对管道进行检测，确保管道质量；

（7）施工验收：按照施工质量标准进行验收。

2. 施工要点

（1）施工测量：确保管道走向、标高、坐标等符合设计要求；

（2）管道铺设：按照施工图纸和规范要求，严格控制管道铺设质量和进度；

（3）管道连接：采用焊接、法兰连接等方式，确保管道连接牢固；

（4）管道防腐：选用合适的防腐材料，对管道进行防腐处理；

（5）管道试压：按照试压规范进行试压，确保管道质量；
