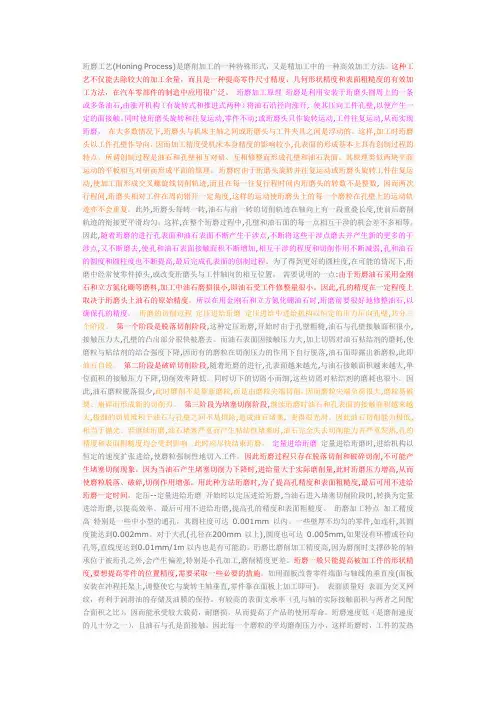

珩磨工艺(Honing Process)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。 珩磨加工原理 珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进式两种）将油石沿径向涨开, 使其压向工件孔壁,以便产生一定的面接触。同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。 在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。这样,加工时珩磨头以工件孔壁作导向。因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。所谓创制过程是油石和孔壁相互对研、互相修整而形成孔壁和油石表面。其原理类似两块平面运动的平板相互对研而形成平面的原理。 珩磨时由于珩磨头旋转并往复运动或珩磨头旋转工件往复运动,使加工面形成交叉螺旋线切削轨迹,而且在每一往复行程时间内珩磨头的转数不是整数, 因而两次行程间,珩磨头相对工件在周向错开一定角度,这样的运动使珩磨头上的每一个磨粒在孔壁上的运动轨迹亦不会重复。此外,珩磨头每转一转,油石与前一转的切削轨迹在轴向上有一段重叠长度,使前后磨削轨迹的衔接更平滑均匀。这样,在整个珩磨过程中,孔壁和油石面的每一点相互干涉的机会差不多相等。因此,随着珩磨的进行孔表面和油石表面不断产生干涉点,不断将这些干涉点磨去并产生新的更多的干涉点,又不断磨去,使孔和油石表面接触面积不断增加,相互干涉的程度和切削作用不断减弱,孔和油石的圆度和圆柱度也不断提高,最后完成孔表面的创制过程。为了得到更好的圆柱度,在可能的情况下,珩磨中经常使零件掉头,或改变珩磨头与工件轴向的相互位置。 需要说明的一点:由于珩磨油石采用金刚石和立方氮化硼等磨料,加工中油石磨损很小,即油石受工件修整量很小。因此,孔的精度在一定程度上取决于珩磨头上油石的原始精度。所以在用金刚石和立方氮化硼油石时,珩磨前要很好地修整油石,以确保孔的精度。 珩磨的切削过程 定压进给珩磨 定压进给中进给机构以恒定的压力压向孔壁,共分三个阶段。 第一个阶段是脱落切削阶段,这种定压珩磨,开始时由于孔壁粗糙,油石与孔壁接触面积很小,接触压力大,孔壁的凸出部分很快被磨去。而油石表面因接触压力大,加上切屑对油石粘结剂的磨耗,使磨粒与粘结剂的结合强度下降,因而有的磨粒在切削压力的作用下自行脱落,油石面即露出新磨粒,此即油石自锐。 第二阶段是破碎切削阶段,随着珩磨的进行,孔表面越来越光,与油石接触面积越来越大,单位面积的接触压力下降,切削效率降低。同时切下的切屑小而细,这些切屑对粘结剂的磨耗也很小。因此,油石磨粒脱落很少,此时磨削不是靠新磨粒,而是由磨粒尖端切削。因而磨粒尖端负荷很大,磨粒易破裂、崩碎而形成新的切削刃。 第三阶段为堵塞切削阶段,继续珩磨时油石和孔表面的接触面积越来越大,极细的切屑堆积于油石与孔壁之间不易排除,造成油石堵塞, 变得很光滑。因此油石切削能力极低,
珩磨及珩磨工艺
珩磨是一种常见的机械加工工艺，它能够对工件进行精密的加工和修整，以获得高精度和高表面质量的成品。珩磨工艺的应用非常广泛，涉及到多个行业和领域，例如航空航天、汽车制造、模具加工等。本文将从珩磨的原理、工艺流程和应用领域等方面进行介绍。
一、珩磨的原理
珩磨是利用磨粒在工件表面进行滚动、滑动和切削，以去除工件表面的杂质和不规则部分，从而获得更加光滑和精确的表面。它主要通过磨头和工件之间的相对运动来实现磨削作用。珩磨的磨头通常由磨粒、结合剂和孔径等组成，磨粒的大小和形状对珩磨效果有着重要的影响。
二、珩磨的工艺流程
珩磨的工艺流程通常包括准备工作、装夹和调整、珩磨加工和检测等步骤。
1. 准备工作：包括选择合适的磨头、磨粒和磨削液，并对设备进行检查和保养。
2. 装夹和调整：将工件装夹在珩磨机床上，并进行调整，以确保磨头与工件的接触面积和力度适当。
3. 珩磨加工：根据工艺要求，控制好磨削参数，如磨头的转速、进给量和磨削液的供给等，开始进行珩磨加工。 4. 检测：在加工完成后，对工件进行表面质量和尺寸的检测，以确保达到要求。
三、珩磨的应用领域
珩磨广泛应用于各个行业和领域，其中一些典型的应用包括：
1. 航空航天：在航空发动机的制造过程中，珩磨可以用来加工涡轮叶片、轴承座和涡轮盘等关键部件，以提高其精度和表面质量。
2. 汽车制造：在汽车零部件的加工过程中，珩磨可以用来加工曲轴、凸轮轴和传动齿轮等关键零部件，以提高其精度和寿命。
3. 模具加工：在模具制造过程中，珩磨可以用来加工模具的凹模、凸模和滑块等关键部件，以提高其精度和表面质量。
4. 钢铁冶金：在钢铁冶金过程中，珩磨可以用来修整轧辊和铸件等关键部件，以提高其表面质量和使用寿命。
珩磨作为一种重要的机械加工工艺，具有精度高、效率高和适应性强的特点，被广泛应用于各个行业和领域。随着科技的不断进步和创新，珩磨工艺也在不断发展和完善，为各行各业提供了更加高效和优质的加工解决方案。
一、珩磨加工原理：
珩磨是利用安装于珩磨头圆周上的一条或多条油石，由涨开机构（有旋转式和推进式两种）将油石沿径向涨开，使其压向工件孔壁，以便产生一定的面接触。同时使珩磨头旋转和往复运动，零件不动; 或珩磨头只作旋转运动，工件往复运动，从而实现珩磨。
二、珩磨工艺;
珩磨是磨削加工的一种特殊形式， 又是精加工中的一种高效加工方法。 这种工艺不仅能去除较大的加工余量， 而且是一种提高零件尺寸精度、几何形状精度、表面粗糙度的有效加工方法。
三、珩磨油的作用：
1、润滑作用：有利于油石与缸筒壁更好的接触、减少油石的损伤。
2、冷却作用：缸筒发热后不易珩磨，有利于珩磨效率。
3、冲渣作用：能够及时冲走磨下的铁泥，使缸筒光洁、光滑。
4、防锈作用：缸筒存放不易起锈。
四、珩磨流程
1、检查珩磨机有无异常现象，开启电源。
2、准备珩磨所需的量具、灯具、工具及珩磨记录表等。
3、根据不同缸筒的直径大小来调整珩磨机上固定缸筒的V型架高度、珩磨杆及珩磨头的大小，
（1）V型夹具调整
A型夹具调整范围
调整参考表：此表为理论数据，仅供参考
A D 50 80 110 140 170 200 230 260 290 320 350 380
0 315.6 298.3 281 263.7 246.3 229 211.7 194.4 177.1 159.7 142.4 125.1
3 313.9 296.6 279.3 262 244.6 227.3 210 192.7 175.3 158 140.7 123.4
6 312.2 294.8 277.5 260.2 242.9 225.6 208.2 190.9 173.6 156.3 139 121.6
9 310.4 293.1 275.8 258.5 241.2 223.8 206.5 189.1 171.9 154.5 137.2 120
珩磨工基础知识：让你深入了解珩磨工的工作原理和技术要点
珩磨工作为一种常见的表面加工技术，其在工业生产中有着广泛的应用。那么，你对于珩磨工的工作原理和技术要点了解多少呢？本文将为你详细介绍珩磨工的基础知识。
一、珩磨工作原理
珩磨工的工作原理是利用珩磨头在工件表面进行滚动、转动和磨削，利用一定的压力和摩擦力将工件表面加工成一定的形状和尺寸。
二、珩磨工作方法
珩磨工的作业过程通常分为三个步骤：准备工作、夹紧和磨削。准备工作主要包括清洗、检查和准备备件等。夹紧是将工件固定到机床上，确保工件在加工过程中的稳定性和精度。磨削是完成加工过程的主要环节。
三、珩磨工的技术要点
1、珩磨头的选择
珩磨头的选择应根据加工工件的材料、形状和要求来决定，一般应先进行试验，确定合适的珩磨头。
2、夹紧力的控制 夹紧力过大会造成工件变形，夹紧力过小则会影响工件的加工精度。因此，夹紧力的控制十分关键，应根据工件的要求和加工条件进行调整。
3、磨削参数的选择
磨削参数的选择应根据工件材料、形状、要求以及加工目的来确定。对于不同的工件和加工要求，应灵活调整磨削参数。
四、珩磨工的应用
珩磨工在机械、汽车、航空等领域都有着广泛的应用。在零部件的制造、表面处理、修复、翻新等方面都有着重要的作用。
总之，珩磨工是一种高效、精度高、成本低的表面加工方法，它的应用范围十分广泛。通过学习本文所介绍的知识点，相信大家已经对珩磨工的工作原理、方法和技术要点有了更深入的了解，能够更好地应用于实际工作中。
