明龙骨吊顶工程质量标准及检验方法

明龙骨吊顶工程检验批质量验收记录

工程编号： 电土验表： 5.15.2

单位（子单位）工程名称 分部（子分部）工程

分项工程名称 验收部位

施工单位 项目经理 项目技术负责人

施工执行标准名称及编号 1、企业标准： 2、施工技术规范：

分包单位 分包项目经理 施工班组长

类别 序号 检查项目 质量标准 单位 施工单位检查评定记录 监理单位验收记录

主控项目 1 吊顶标高、尺寸、起拱和造型 必须符合设计要求

2 饰面材料的材质、品种、规格、图案、颜色 必须符合设计要求

3 吊顶、龙骨的材质、规格、安装间距及连接方式 材质、规格、安装间距及连接方式必须符合设计要求，金属吊杆、龙骨表面应做防腐处理，木吊杆、龙骨表面应做防火处理

4 重型灯具、电扇及其它重型设备安装 应与主体结构可靠连接，严禁安装在吊顶工程的龙骨上

5 吊杆、龙骨安装 安装必须牢固

6 上部管道保温 吊顶上部上下水、消防水管道及阀门，无论设计与否，均须做好保温

7 饰面材料的安装 当饰面材料为玻璃，须用安全玻璃并采取可靠安全措施稳固严密；饰面材料与龙骨的搭接宽度>龙骨受力面宽度的2/3

一般项目 1 饰面材料表面质量 洁净无污染、色泽一致，无翘曲、裂缝，无缺损。明龙骨与饰面板搭接平整、吻合，压条平直、宽窄一致

2 龙骨的接缝 金属龙骨的接缝应平整吻合、顺直，颜色一致，无翘曲、锤印、划伤、擦伤；木质龙骨应平整、顺直，无劈裂、变形 明龙骨吊顶工程检验批质量验收记录

工程编号： 电土验表： 5.15.2(续表)

暗龙骨吊顶工程检验批质量验收记录

030401□□

单位(子单位)工程名称 酶联免疫诊断试剂生产车间项目净化工程

分部(子分部)工程名称 结构工程 验收部位 暗龙骨吊顶工程

施工单位 厦门市闽工工程设备安装有限公司 项目经理 林伦

分包单位 -- 分包项目经理 --

施工执行标准名称及编号 《建筑装饰装修工程质量验收规范》GB 50210-2001

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主

控

项

目 1 标高、尺寸、起拱、造型 第6.2.2条 符合要求

2 饰面材料 第6.2.3条 符合要求

3 吊杆、龙骨、饰面材料安装 第6.2.4条 符合要求

4 吊杆、龙骨材质、间距及边接方式 第6.2.5条 符合要求

5 石膏板接缝 第6.2.6条 --

一

般

项

目 1 材料表面质量 第6.2.8条 符合要求

2 灯具等设备 第6.2.9条 符合要求

3 龙骨、吊杆接缝 第6.2.10条 符合要求

4 填充材料 符合要求

5 允许偏差

(mm) 项 目 纸面石膏板 金属板 矿棉板 木板、塑料板、格栅 实测值(mm)

表面

平整度 4 2 2 2

接缝

直线度 4 1.5 4 4

接缝

高低差 1 1 1.5

施工单位检查评定结果 专业工长(施工员) 施工班组长

项目专业质量检查员： 年 月 日

监理(建设)单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日

明龙骨吊顶工程检验批质量验收记录

030402□□

单位(子单位)工程名称

分部(子分部)工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

ZJQ00－SG－001－2003

2 吊 顶 工 程

2·1 轻钢骨架活动罩面板顶棚施工工艺标准

2·1·1 总 则

2·1·1·1适用范围

本章适用于工业与民用建筑中轻钢骨架下面安装活动罩面板顶棚工程。

2·1·1·2 编制参考标准及规范

(1)中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》

(2）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》

(3)中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》

（4)中华人民共和国国家标准GB50326－2001《建设工程项目管理规范》

（5)《上海市施工现场安全生产保证体系》DGJ—08-903—2003

(6）《建筑安装分项工程施工工艺规程》DBJOl－26－96

2·1，2 术语、符号

（1）交接检验

由施工的承接方与完成方经双方检查并对可否继续施工做出确认.

(2)主控项目

建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。

(3）一般项目

除主控项目以外的检验项目。

(4）基层

直接承受装饰装修施工的面层.

2·1·3 施工准备

2·1·3，1技术准备

编制轻钢骨架活动罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底.

2·1·3·2 材料要求

(1）轻钢龙骨分U形和T形龙骨两种。

(2）轻钢骨架主件为中、小龙骨;配件有吊挂件、连接件、插接件。

(3)零配件:有吊杆、花篮螺栓、射钉、自攻螺钉.

(4）按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。

（5)质量要求,见表2.1.3.2—1－4。

轻钢龙骨断面规格尺寸允许偏差 单位:mm 表2.1.3.2-1

项目 优等品 一等品 合格品

长度L ＋30

－10 覆面龙骨

断面尺寸 尺寸A A≤30 ±1。0

A〉30 ±1。5

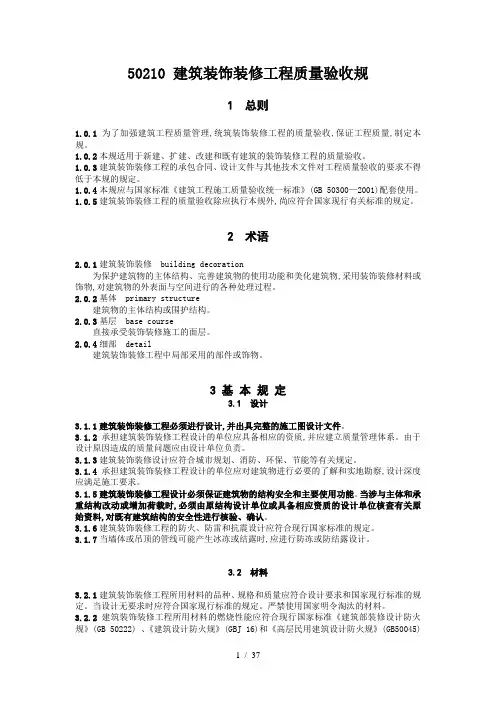

1 / 37 50210 建筑装饰装修工程质量验收规

1 总则

1.0.1为了加强建筑工程质量管理,统筑装饰装修工程的质量验收,保证工程质量,制定本规。

1.0.2本规适用于新建、扩建、改建和既有建筑的装饰装修工程的质量验收。

1.0.3建筑装饰装修工程的承包合同、设计文件与其他技术文件对工程质量验收的要求不得低于本规的规定。

1.0.4本规应与国家标准《建筑工程施工质量验收统一标准》(GB 50300—2001)配套使用。

1.0.5建筑装饰装修工程的质量验收除应执行本规外,尚应符合国家现行有关标准的规定。

2 术语

2.0.1建筑装饰装修 building decoration

为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物,采用装饰装修材料或饰物,对建筑物的外表面与空间进行的各种处理过程。

2.0.2基体 primary structure

建筑物的主体结构或围护结构。

2.0.3基层 base course

直接承受装饰装修施工的面层。

2.0.4细部 detail

建筑装饰装修工程中局部采用的部件或饰物。

3 基 本 规 定

3.1 设计

3.1.1建筑装饰装修工程必须进行设计,并出具完整的施工图设计文件。

3.1.2承担建筑装饰装修工程设计的单位应具备相应的资质,并应建立质量管理体系。由于设计原因造成的质量问题应由设计单位负责。

3.1.3建筑装饰装修设计应符合城市规划、消防、环保、节能等有关规定。

3.1.4承担建筑装饰装修工程设计的单位应对建筑物进行必要的了解和实地勘察,设计深度应满足施工要求。

3.1.5建筑装饰装修工程设计必须保证建筑物的结构安全和主要使用功能。当涉与主体和承重结构改动或增加荷载时,必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料,对既有建筑结构的安全性进行核验、确认。

3.1.6建筑装饰装修工程的防火、防雷和抗震设计应符合现行国家标准的规定。
