姓名 日期12345678910111213141516171819202122232425262728293031
制表：批准：静电手环测试佩戴记录表 年 月备注：测试静电手环的电阻值约为1兆欧，测试通过在相应的格子里打“√”，测试不通过则通知生产主管更换静电手环。暂由生产管理人员监督。质量管理人员抽查，每月初收集到质量部，由管理部会同质量部、生产部对未严格遵守静电佩戴测试的员工作出惩罚措施。贴片区域：穿戴防静电衣服及鞋子、带上防静电手套。焊接区域：穿戴防静电衣服及鞋子、佩戴静电手环半成品检验区域：穿戴防静电衣服及鞋子、佩戴静电手环包装区域：穿戴防静电衣服及鞋子。测试区域：穿戴防静电衣服及鞋子、带上防静电手套维修区域：穿戴防静电衣服及鞋子、佩戴静电手环

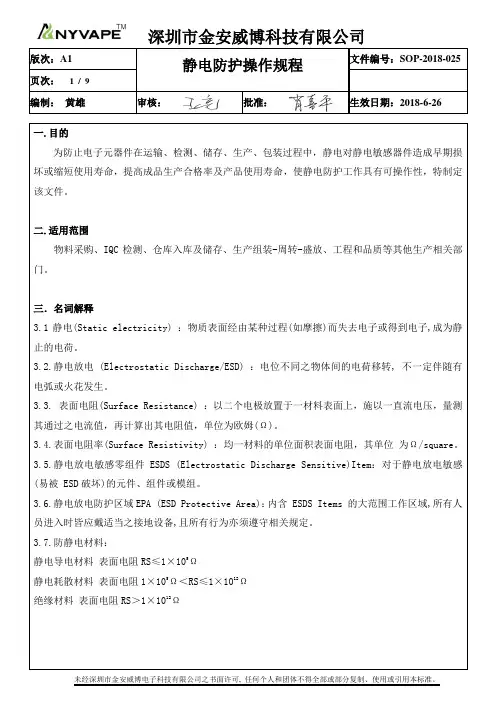

深圳市金安威博科技有限公司
版次：A1
静电防护操作规程 文件编号：SOP-2018-025
页次： 1 / 9
编制： 黄雄 审核： 批准： 生效日期：2018-6-26
未经深圳市金安威博电子科技有限公司之书面许可, 任何个人和团体不得全部或部分复制、使用或引用本标准。
一.目的
为防止电子元器件在运输、检测、储存、生产、包装过程中，静电对静电敏感器件造成早期损坏或缩短使用寿命，提高成品生产合格率及产品使用寿命，使静电防护工作具有可操作性，特制定该文件。
二.适用范围
物料采购、IQC检测、仓库入库及储存、生产组装-周转-盛放、工程和品质等其他生产相关部门。
三．名词解释
3.1静电(Static electricity) ：物质表面经由某种过程(如摩擦)而失去电子或得到电子,成为静止的电荷。
3.2.静电放电 (Electrostatic Discharge/ESD) ：电位不同之物体间的电荷移转, 不一定伴随有电弧或火花发生。
3.3. 表面电阻(Surface Resistance) ：以二个电极放置于一材料表面上，施以一直流电压，量测其通过之电流值，再计算出其电阻值，单位为欧姆(Ω)。
3.4.表面电阻率(Surface Resistivity) ：均一材料的单位面积表面电阻，其单位 为Ω/square。
3.5.静电放电敏感零组件ESDS (Electrostatic Discharge Sensitive)Item：对于静电放电敏感(易被 ESD破坏)的元件、组件或模组。
3.6.静电放电防护区域EPA (ESD Protective Area)：内含 ESDS Items 的大范围工作区域,所有人员进入时皆应戴适当之接地设备,且所有行为亦须遵守相关规定。
3.7.防静电材料：
静电导电材料 表面电阻RS≤1×105Ω
静电耗散材料 表面电阻1×105Ω＜RS≤1×1012Ω
文件编号 ZB-MI05-03 2017 版本号 A
文件名称 静电防护管理规范 修订号 0
页 码 1
一、【目的】
1.1 完善产品生产制造过程中的静电防护措施、烙铁管理及环境要求，降低因静电、漏电造成的产品及物料不良损耗确保产品品质。
二、【范围】
2.1本程序适用于从来料、仓储及生产过程的静电防护控制。
三、【权责】
3.1 技术工程部：负责制定静电防护管理规范，防静电、烙铁设施的具体规划、申购、管理、维护。
3.2 生产部：负责对静电防护设备的日常维护、执行防静电操作管理。
3.3质量部: 监督核查其它部门执行产品防静电、防漏电操作，并负责日常静电的点检。
3.4 质量部文控: 负责相关文件的存档、发行和回收。
四、【引用标准】
4.1SJ/T10694-1996
五、【内容】
5.1 名称解释
5.1.1 静电放电（ESD）：处于不同电位的两个物体之间，由于直接接触或者电场感应导致的电荷传输。
5.1.2 静电敏感器件（ESDS）：在常规处理、测试或运输中可能会受到静电场或者静电放电损害的分立器件、集成电路或组件。
5.2 防护范围
5.2.1所有与生产相关的设施设备、工具、人员、工作台面、包装材料、存放环境、作业过程，均要采取静电防护措施，纳入管理。
5.3 静电发生源
5.3.1 人：人是最大的静电发生源。作业过程中的任何操作都可能使人的皮肤、头发、衣服等带上静电。
5.3.2 环境：地板、工作台面、仪器设备等都是静电发生源。
5.3.3 材料：生产中的一些原材料、生产辅助材料、包装材料等也可能是静电发生源。
5.4防护的内容
5.4.1 防静电工作环境管理要求。
5.4.1.1 防静电工作防护区应在明显处悬挂警示标志；
5.4.1.2 防静电在静电工作区内尽量避免使用易产生静电荷的电荷源；
5.4.1.3 防静电工作区域环境要求温度在15℃~28℃、相对湿度：生产车间45%~70%；每个车间配备温、湿度计，并每天记录，出现不符时采取拖地等措施使之达到要求。
静 电 防 护 试 卷
编号：QA003
工号﹕ 姓名﹕ 部门﹕ 分数﹕
（一）选择题：(30分)
1.( ) 静电的产生：
A.摩擦 B.感应 C.接触 D.以上皆是
2.( ) 表面电阻RS≤1×105Ω、体积电阻RV ≤1×104Ω的材料是：
A.导电材料 B.耗散材料 C.绝缘材料
3.( ) 静电手环的量测时间:
A.早上上班前 B.中午上班前 C.加班上班前 D.以上皆需要
4.( ) 静电荷的产生
A. 温湿度的控制 B.不防静电包装 C.静电胶皮 D.防静电箱
5.( ) 半导体部品的手持方式:
A.手不要接触金属端 B.手应拿塑料部分 C.手应拿金属部分 D.全部都对
（二）是非题：（40分)
1.( )静电是物体表面过剩或不足的静止的电荷。
2.( )静电现象很普遍，不是电子行业发展中的一大障碍。
3.( )静电环正确佩带方法: 1.需与皮肤紧密接触 2.静电环需与接地线确实接好
3.与接地线的接点需正确 4.静电环需扣好
4.( )ESD三种主要形式是：人体形式、微电子器件带电形式、场感类形式。
5.( )接触ESD敏感材料之生产/测试/发料等作业人员,必须佩带有线静电环 .
6.( )PCB板可以直接放在回焊炉等设备上.
7.( )静电衣穿着,可以卷起袖口.
8.( )静电帽一定要将头发完全遮住.
（三）填空题：（20分）
1.防静电胶皮主要是复合胶板，主要用于捕垫桌面、 工作台、货架及制做地垫等；材料表面为静电 材料，表面电阻 ；底层为黑色，导电物质是
一、接地电阻连接方法方法1： 接地线源头，接1MΩ电阻（可用常规电阻）方法2： 车间设备与引入的接地线之间接入1MΩ电阻（可用常规电阻）二、静电标识1、车间静电防护相关位置张贴静电防护标识（张贴于显眼位置）。静电防护注意事项静电地线不能与电源地线、设备地线和防雷地线相连接，静电地线通过1MΩ电阻与埋金属板相连接。
2、标识牌要求：采用静电防护专用标识，标识使用黄底黑字长*宽：300mm*200mm长*宽：70mm*70mm(程序烧写房及元器件仓库墙壁)长*宽：300mm*200mm长*宽：300mm*200mm于显眼位置）。地线通过1MΩ电阻与埋于大地的
黄底黑字长*宽：300mm*200mm
