ANSYS workbench与ANSYS经典界面的区别

ANSYS Workbench 14.0基础 作为一个全球知名的大型 CAE 分析软件，ANSYS 自 20 世纪 70 年代诞生以来，随着世 界信息技术和有限元理论的高速发展， 在各个领域得到了高度的评价和广泛的应用。

自ANSYS 7.0 开始，ANSYS 公司推出了 ANSYS 经典版（即 MAPDL ）和 ANSYS Workbench 版。

本书 基于 ANSYS 14.0，较之前版 ANSYS 13.0，新版本在许多方面都得到了许多改进。

本章从 ANSYS Workbench 14.0 的概述开始，逐步讲解 ANSYS Workbench 14.0 结构设计流程。

本章 内容包括：l ANSYS Workbench 14.0 新功能特征概述l ANSYS Workbench 14.0 的工作流程l ANSYS Workbench 14.0 的文件管理l Mechanical APDL1.1 ANSYS Workbench 14.0 新功能概述[1] ANSYS Workbench 14.0 是一个集成框架，它整合现有的各种应用并将仿真过程结合在同 一界面下。

最新的 ANSYS Workbench 14.0 在 Workbench 13.0 的基础上更进一步提高和改进原 有的框架，尤其新版本更扩展了 ANSYS 系列产品的集成与多物理场的耦合应用，从总体看， ANSYS 14.0 的新优势主要体现在三个领域：扩展了工程应用、复杂系统的仿真、高性能计算 （HPC ）的驱动创新。

1.1.1 扩展了工程应用较之 Workbench 13.0，ANSYS Workbench 14.0 更进一步扩大了在工程上的应用。

Ø 提高了 CAD 模型的处理和划分网格的功能。

复杂的 CAD 模型中常常包括多个零部件，作 CAE 分析时需要处理各零部件间的接触、 间隙等关系。

这是一个非常繁琐并且费时的过程！在ANSYS 14.0 中，利用装配体网格工具能 自动从 CAD 装配体中抽取相应的计算域，如流体域等，而且它能根据用户的要求，自动创建 Cut­cell 的结构化直角网格（六面体网格单元）或者非结构化的四面体网格。

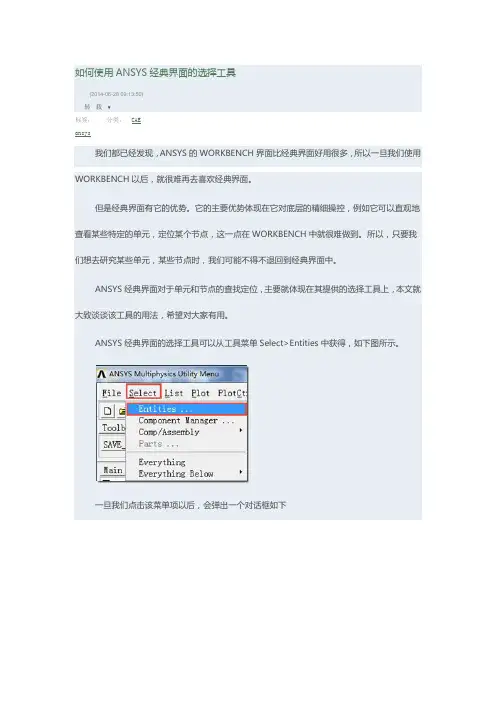

如何使用ANSYS经典界面的选择工具(2014-06-28 09:13:50)转载▼分类：CAE标签：ansys我们都已经发现，ANSYS的WORKBENCH界面比经典界面好用很多，所以一旦我们使用WORKBENCH以后，就很难再去喜欢经典界面。

但是经典界面有它的优势。

它的主要优势体现在它对底层的精细操控，例如它可以直观地查看某些特定的单元，定位某个节点，这一点在WORKBENCH中就很难做到。

所以，只要我们想去研究某些单元，某些节点时，我们可能不得不退回到经典界面中。

ANSYS经典界面对于单元和节点的查找定位，主要就体现在其提供的选择工具上，本文就大致谈谈该工具的用法，希望对大家有用。

ANSYS经典界面的选择工具可以从工具菜单Select>Entities中获得，如下图所示。

一旦我们点击该菜单项以后，会弹出一个对话框如下这就是ANSYS所提供的选择工具对话框，功能相当强大而好用。

如果朋友们很少用到这个对话框，那么实在有些可惜。

这是ANSYS经典界面中相当重要的一个工具。

该对话框总体上包含四块：（1）查看的对象。

包括节点，单元，关键点，线，面，体。

意思是说，你想查看哪种元素呢？想看某些节点吗？或者是想看具有某种性质的单元？想看某几根线？或者是某个面？等等。

（2）你想用什么方式找到这种对象？by num/pick:是说，你可以在界面中直接选择，或者输入它的编号attached to:是说，你可以通过关系找到它。

例如，如果你想找到某个节点，你可以先找到该节点所属于的单元，然后通过单元来定位该节点。

by location:是通过为位置找到它。

by attributes；是通过属性找找到它。

后面两项用的相对较少，解释起来比较费劲，就不说了。

（3）的解释，也需要用到一堆图标，这不是我们的重点，也不谈。

（4）几个按钮，执行部分。

下面举一个例子，说明它的使用方式。

下图是一个长方体，长1米，宽度和高度均为0.4米。

一、建立有限元模型与ANSYS经典版相比，WORKBENCH的操作界面更加美观，建模、分析的过程更加智能化，更容易上手。

但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry)对建立复杂的船体曲面仍显得力不从心。

因此需要在其他建模软件(笔者使用了SolidWorks)中建立船体实体模型后导入WORKBENCH中，完成随后的建模和分析工作。

鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept)的方法将船体板定义为无厚度的壳体(SurfaceBody)，将船体骨架定义为线体(Line Body)，壳体和线体划分的网格类似于经典版的壳单元(Shell)和梁单元(Beam)。

1.导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCH的ProjectSchematic(项目概图)窗口，如图1所示。

还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2所示。

模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。

坐标原点位于船体基平面、中站面和中线面的交点处。

图2导入后的模型2.生成舷墙(1)在中纵剖面(ZXPlane)建立草图(NewSketch)，进入绘制草图模式。

点击“TreeOutline”→“Sketching”，沿甲板边线位置绘制一条曲线。

返回模型模式，点击“Sketching”→“Modeling”→“Extrude”，生成一个SurfaceBody。

(2)沿甲板将船体分开，点击“Create”→“Slice”，在“DetailView”窗口“SliceType”选项中选择“SlicebySurface”项，“TargetFace”选择上一步生成的SurfaceBody，“Slice Targets”选项中选“SelectedBodies”，点选船体结构→“Apply”→“Generate”，原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3所示。

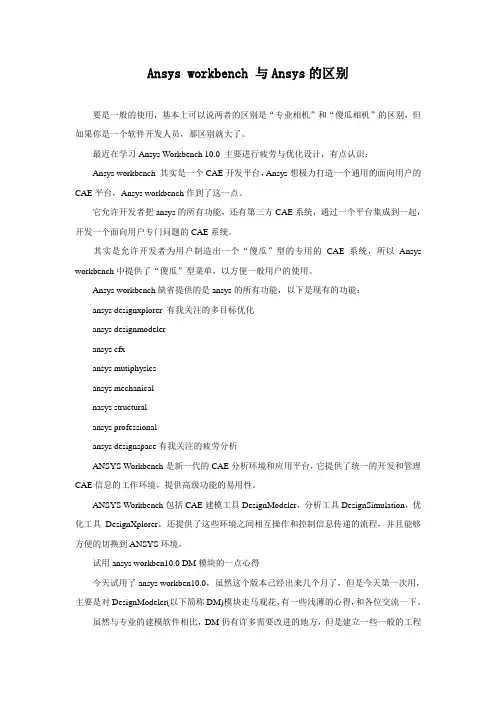

Ansys workbench 与Ansys的区别要是一般的使用，基本上可以说两者的区别是“专业相机”和“傻瓜相机”的区别，但如果你是一个软件开发人员，那区别就大了。

最近在学习Ansys Workbench 10.0 主要进行疲劳与优化设计，有点认识：Ansys workbench 其实是一个CAE开发平台，Ansys想极力打造一个通用的面向用户的CAE平台，Ansys workbench作到了这一点。

它允许开发者把ansys的所有功能，还有第三方CAE系统，通过一个平台集成到一起，开发一个面向用户专门问题的CAE系统。

其实是允许开发者为用户制造出一个“傻瓜”型的专用的CAE系统，所以Ansys workbench中提供了“傻瓜”型菜单，以方便一般用户的使用。

Ansys workbench缺省提供的是ansys的所有功能，以下是现有的功能：ansys designxplorer 有我关注的多目标优化ansys designmodeleransys cfxansys mutiphysicsansys mechanicalnasys structuralansys professionalansys designspace有我关注的疲劳分析ANSYS Workbench是新一代的CAE分析环境和应用平台，它提供了统一的开发和管理CAE信息的工作环境，提供高级功能的易用性。

ANSYS Workbench包括CAE建模工具DesignModeler，分析工具DesignSimulation，优化工具DesignXplorer。

还提供了这些环境之间相互操作和控制信息传递的流程，并且能够方便的切换到ANSYS环境。

试用ansys workben10.0 DM模块的一点心得今天试用了ansys workben10.0，虽然这个版本已经出来几个月了，但是今天第一次用，主要是对DesignModeler(以下简称DM)模块走马观花，有一些浅薄的心得，和各位交流一下。

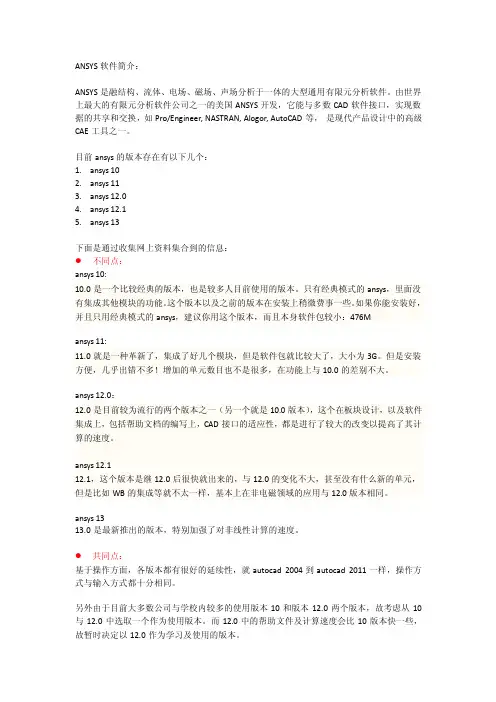

ANSYS软件简介：ANSYS是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, AutoCAD等，是现代产品设计中的高级CAE工具之一。

目前ansys的版本存在有以下几个：1.ansys 102.ansys 113.ansys 12.04.ansys 12.15.ansys 13下面是通过收集网上资料集合到的信息：●不同点：ansys 10:10.0是一个比较经典的版本，也是较多人目前使用的版本。

只有经典模式的ansys，里面没有集成其他模块的功能。

这个版本以及之前的版本在安装上稍微费事一些。

如果你能安装好，并且只用经典模式的ansys，建议你用这个版本，而且本身软件包较小：476Mansys 11:11.0就是一种革新了，集成了好几个模块，但是软件包就比较大了，大小为3G。

但是安装方便，几乎出错不多！增加的单元数目也不是很多，在功能上与10.0的差别不大。

ansys 12.0：12.0是目前较为流行的两个版本之一（另一个就是10.0版本），这个在板块设计，以及软件集成上，包括帮助文档的编写上，CAD接口的适应性，都是进行了较大的改变以提高了其计算的速度。

ansys 12.112.1，这个版本是继12.0后很快就出来的，与12.0的变化不大，甚至没有什么新的单元，但是比如WB的集成等就不太一样，基本上在非电磁领域的应用与12.0版本相同。

ansys 1313.0是最新推出的版本，特别加强了对非线性计算的速度。

●共同点：基于操作方面，各版本都有很好的延续性，就autocad 2004到autocad 2011一样，操作方式与输入方式都十分相同。

另外由于目前大多数公司与学校内较多的使用版本10和版本12.0两个版本，故考虑从10与12.0中选取一个作为使用版本。

ANSYS经典界⾯的有限元模型导⼊Workbench，并进⾏其他分
析
将Ansys经典模式中的模型导⼊到Ansys Workbench | 坐倚北风
1.ANSYS画好⽹格
Main Menu - Preprocessor - Archive Model - Write，输出cdb⽂件
2. Woerbench
1. 进⼊Ansys Workbench，在ToolBox中双击Finite Element Modeler将其加⼊到⼯程
2. 在Model上右击，选择Add Input Mesh，将⽣成的.CDB⽂件导⼊
3. 双击Model进⼊Ansys Workbench⼏何模型编辑界⾯，可以在左侧看到所导⼊的有限元模型的详细信息
4. 在Geometry Synthesis下的Skin Detection Tool上右击，选择Create skin components。

5. 当⽣成完模型的表⾯曲⾯后，在Geometry Synthesis上右击，选择Insert - Initial Geometry，即可⽣成有限元模型
6. 在Model上右击，选择Updata，更新⼏何模型（有对号则更新成功）
3.模态分析
1.在Analysis Systems中将modal加⼊到⼯程
2.左键按住Finite Element Modeler的Model,拖到Modal模块的Model
3.双击Modal模块的model，进⼊分析。

由于工作需要，所以最近开始使用ANSYS Workbench，感觉ANSYS Workbench和经典ANSYS还是有一定差别的。

要是一般的使用，基本上可以说两者的区别是“专业相机”和“傻瓜相机”的区别，但如果你是一个软件开发人员，那区别就大了。

Workbench 界面比较友好，适合工程设计人员使用；ANSYS Classic 适合专业FEA人员使用。

ANSYS Workbench是集成了ANSYS很多命令后虽然操作界面较ANSYS更友好，但是高手还是不习惯用ANSYS Workbench。

一般在ANSYS中可以自己选定划分网格，而Workbench中只能是自由划分，Workbench对于初学者来说可能上手会快一点。

用来进行相对简单的问题分析较容易，复杂问题不太方便。

另外Workbench里的“自动生成接触”功能对接触定义工作的简化非常有帮助。

Ansys workbench 其实是一个CAE开发平台，Ansys想极力打造一个通用的面向用户的CAE平台，Ansys workbench作到了这一点。

Workbench和ANSYS经典界面默认的算法是不同的,Workbench 默认的PCG算法,而经典是消元法,所以结果会有所差异,但不会很大,Workbench允许开发者把ansys的所有功能，还有第三方CAE系统，通过一个平台集成到一起，开发一个面向用户专门问题的CAE系统,其实是允许开发者为用户制造出一个“傻瓜”型的专用的CAE系统，所以Ansys workbench中提供了“傻瓜”型菜单，以方便一般用户的使用。

Ansys workbench缺省提供的是ansys的所有功能，以下是现有的功能：ansys designxplorer 有我关注的多目标优化ansys designmodeleransys cfxansys mutiphysicsansys mechanicalnasys structuralansys professionalansys designspace有我关注的疲劳分析ANSYS Workbench是新一代的CAE分析环境和应用平台，它提供了统一的开发和管理CAE信息的工作环境，提供高级功能的易用性。

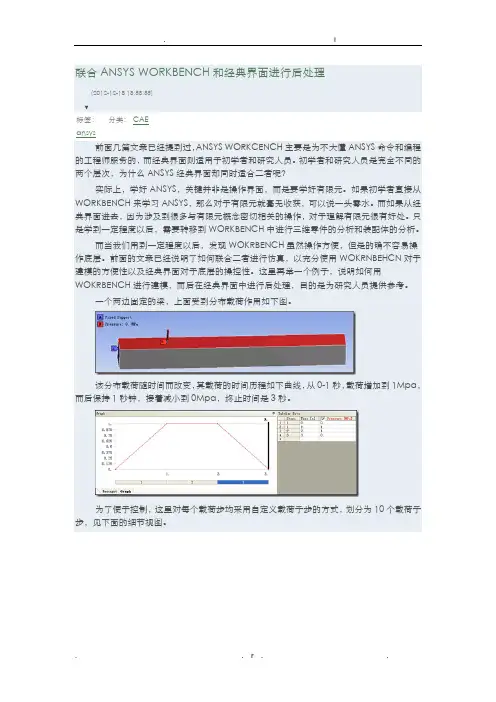

联合ANSYS WORKBENCH和经典界面进行后处理(2012-12-18 18:58:55)▼分类：CAE标签：ansys前面几篇文章已经提到过，ANSYS WORKCENCH主要是为不大懂ANSYS命令和编程的工程师服务的，而经典界面则适用于初学者和研究人员。

初学者和研究人员是完全不同的两个层次，为什么ANSYS经典界面却同时适合二者呢？实际上，学好ANSYS，关键并非是操作界面，而是要学好有限元。

如果初学者直接从WORKBENCH来学习ANSYS，那么对于有限元就毫无收获，可以说一头雾水。

而如果从经典界面进去，因为涉及到很多与有限元概念密切相关的操作，对于理解有限元很有好处。

只是学到一定程度以后，需要转移到WORKBENCH中进行三维零件的分析和装配体的分析。

而当我们用到一定程度以后，发现WOKRBENCH虽然操作方便，但是的确不容易操作底层。

前面的文章已经说明了如何联合二者进行仿真，以充分使用WOKRNBEHCN对于建模的方便性以及经典界面对于底层的操控性。

这里再举一个例子，说明如何用WOKRBENCH进行建模，而后在经典界面中进行后处理，目的是为研究人员提供参考。

一个两边固定的梁，上面受到分布载荷作用如下图。

该分布载荷随时间而改变，其载荷的时间历程如下曲线，从0-1秒，载荷增加到1Mpa，而后保持1秒钟，接着减小到0Mpa，终止时间是3秒。

为了便于控制，这里对每个载荷步均采用自定义载荷子步的方式，划分为10个载荷子步，见下面的细节视图。

然后进行瞬态隐式动力学分析，得到该梁的位移和von mises应力。

我们现在要知道该梁上某一个应力最大的点，其应力是如何随时间而改变的。

这个任务使用WOKRBENCH很难达到，但是用经典界面则轻而易举，因此我们决定使用经典界面进行后处理。

要使用经典界面后处理，只需要把WORKBENCH中生成的结果文件导入到经典界面中即可。

首先找到WORKBENCH中生成的结果文件如下图所示的路径。

ANSYS与workbench分析结果对⽐Ansys与workbench分析结果对⽐为验证workbench的求解准确性，通过ANSYS经典对其进⾏验证，验证步骤如下：1.验证施加压⼒的结果；2.验证施加集中⼒的结果；验证前，对验证⽅案进⾏说明：⼏何模型：圆柱半径为7.4mm,圆柱长30;材料属性：弹性模量为2.1e9,泊松⽐为0.3;⽹格控制：控制圆周⽹格尺⼨为1mm,控制总体⽹格尺⼨为1.5mm;边界条件：固定圆柱的⼀个端⾯；载荷：对圆柱端⾯加载，分别验证压⼒载荷值为100MPa，与⾯⼒载荷值10000N；压⼒分析结果对⽐Workbench压⼒分析结果图0-1workbench应⼒云图图0-2workbench应变与应⼒云图ANSYS压⼒分析结果图0-3ANSYS应⼒云图图0-4ANSYS应变与位移结果集中⼒分析结果对⽐图0-1workbench载荷10000N图0-2workbench载荷为10000N时的应⼒值图0-3ANSYS⾯上的⼒为10000N（实际换算为56.58MPa）图0-4ANSYS节点组上施加10000N时的应⼒值此外，再载到节点上的分析结果与加载到节点组上的结果⼀致，都为112809图0-5ANSYS节点组施加的10000MPa的云图结论1.ANSYS与workbench加载表⾯压⼒值时，其⼆者结果⼀样，求解精度差别不⼤；2.workbench可以直接加载表⾯的⼒（相当于把⼒在作⽤⾯进⾏了平均）；3.ANSYS在表⾯加载⼒时，需要先转换为压⼒值，再进⾏加载（若不进⾏转换，直接将⼒施加于节点或节点组上，相当于每个节点都施加了10000N的载荷，则计算出的结果将⼤⼤超出正确值）；4.ANSYS施加与节点上在载荷结果，与施加于与节点组上的求解结果⼀致；5.将⼒施加于节点组，其节点上的⼒都为载荷值（例：载荷为10000N，将载荷施加于节点组上，则每个节点上的载荷为10000N，⽽不是10000N/节点个数。

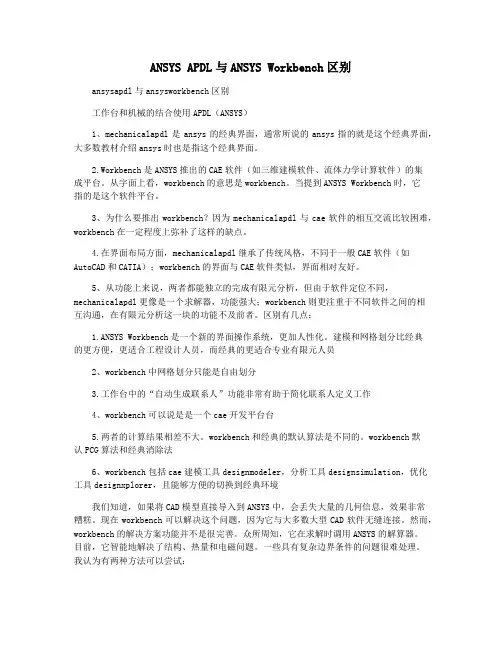

ANSYS APDL与ANSYS Workbench区别ansysapdl与ansysworkbench区别工作台和机械的结合使用APDL（ANSYS）1、mechanicalapdl是ansys的经典界面，通常所说的ansys指的就是这个经典界面，大多数教材介绍ansys时也是指这个经典界面。

2.Workbench是ANSYS推出的CAE软件（如三维建模软件、流体力学计算软件）的集成平台。

从字面上看，workbench的意思是workbench。

当提到ANSYS Workbench时，它指的是这个软件平台。

3、为什么要推出workbench？因为mechanicalapdl与cae软件的相互交流比较困难，workbench在一定程度上弥补了这样的缺点。

4.在界面布局方面，mechanicalapdl继承了传统风格，不同于一般CAE软件（如AutoCAD和CATIA）；workbench的界面与CAE软件类似，界面相对友好。

5、从功能上来说，两者都能独立的完成有限元分析，但由于软件定位不同，mechanicalapdl更像是一个求解器，功能强大；workbench则更注重于不同软件之间的相互沟通，在有限元分析这一块的功能不及前者。

区别有几点：1.ANSYS Workbench是一个新的界面操作系统，更加人性化。

建模和网格划分比经典的更方便，更适合工程设计人员，而经典的更适合专业有限元人员2、workbench中网格划分只能是自由划分3.工作台中的“自动生成联系人”功能非常有助于简化联系人定义工作4、workbench可以说是是一个cae开发平台台5.两者的计算结果相差不大。

workbench和经典的默认算法是不同的。

workbench默认PCG算法和经典消除法6、workbench包括cae建模工具designmodeler，分析工具designsimulation，优化工具designxplorer，且能够方便的切换到经典环境我们知道，如果将CAD模型直接导入到ANSYS中，会丢失大量的几何信息，效果非常糟糕。

中国机械CAD论坛关于ANSYS和ANSYS WORKBENCH的讨论1求助：ansys与ansysworkbench？sunjian09 Posted: 2006-03-15 10:01各位大哥，小弟出学ansys，我用的是9.0。

看帖子jiandan大哥有提到有时用ansysworkbench做一些分析比较方便，小弟想问一下ansys9.0与ansysworkbench9.0是什么关系？是不是ansys9.0里已经包含了ansysworkbench9.0了？？呵呵请各位稍微详细的讲解一下，跪谢谢了！！另外，我们普通下的ansys里是否已经自带了VGP，CFX等模块了？我怎么找不到啊Wxzhch 2006-03-15 11:18ANSYS分两种环境：classic environment，workbench environment.两种是分开的软件，但是可以用共同的license。

你的是classic environment，不带VGP，CFX。

workbench mechanical license是带VGP，CFX 的。

希望能够回答你的问题。

sunjian09 Posted: 2006-03-15 20:26那么就是说我如果要学CFX＆VGP还要再下workbench是嘛？wxzhchsorry，我搞错了，workbench mechanical license 是CFX-Mesh，not CFX。

sunjian09还是没怎么懂，能说的详细点吗？不好意思！！wxzhch描述：workbench 启动画面图片：没关系，我用workbench时间也不长。

这个是workbench的启动画面。

图片：ANSYS classic 启动画面从图上看出，CFX是个单独的软件哦sunjian09呵呵，论坛里好像就你一个好心人？？还是人气不旺？或许大家可能都认为我这个问题太.......我下了个ansys workbanch 正在研究怎么安装..请问大哥你是从事什么行业的？wxzhch如果你已经安装了ansys的话，workbench可以用它的license。

ANSYS 经典界面与ANSYS WORKBENCH的联合仿真许多朋友在学习ANSYS经典界面时，可能会觉得相比HYPERMESH,ABAQUS,PATRAN,MARC而言，经典界面很不方便。

而一旦转入ANSYS WORKBENCH后，会觉得ANSYS WORKBENCH实在是太方便了！做一个分析，只需要简单的点击几次鼠标就可以自动化的完成任务，真是酣畅淋漓！但是大家或多或少也有遗憾，因为在经典界面里面可以做的一些底层操作现在都不见了。

比如经典界面中设置单元类型，现在都不知道到哪里去设置，一个网格划分完毕以后，也不明白ANSYS用的是什么单元。

经典界面中APDL命令用起来非常方便，现在也不知道在哪里使用。

尤其是后处理时通过编程可以任意处理结果，现在也看不到。

WORKBENCH中似乎没有方法可以操作单元，节点，这些都让我们这些熟悉经典界面的用户多少感觉有些不爽。

的确，笔者在最初接触到ANSYS WORKBENCH时，也深有同感。

虽然WORKBENCH用起来很方便，但是因为缺乏对于底层功能的支持，感觉很不自在，总觉得少了点什么。

实际上，ANSYS WORKBENCH设计的目的，是为一般的结构设计工程师服务的。

对于一般的结构设计工程师而言，他们并不需要懂得复杂的有限元术语，不需要明白SOLID186是一种什么性质的单元，它能支持什么力学特性；不需要搞懂接触算法是什么样的，不需要知道非线性分析应该选择什么算法.......这一切，WORKENCH都为用户封装了，选择了默认设置。

所以一般工程师可以在并不怎么懂得有限元的条件下，就可以轻松自在的操作WORKBENCH，对自己的产品做一些分析。

这对于软件的普及，无疑是有好处的。

但是，如果用户很懂有限元，则对于这种过于傻瓜化的操作，就不那么满意了。

那么，有没有一种方法，既让我们能够享受到ANSYS WORKBENCH的操作方便性，又能充分使用底层功能，比如APDL 编程操作呢？有的。

ANSYS经典界面与ANSYS WOKRBENCH的区别与联系经常在网上看到有些ANSYS爱好者谈到ANSYS经典界面和WORKBENCH界面的使用区别，这里就我的使用经验，谈谈一些认识。

总体上，我感觉，WORKBENCH是为仿真工程师准备的，而经典界面主要是为研究人员准备的，下面详细说明其区别和联系。

1.界面上的区别经典界面总体感觉很呆板，主菜单一层一层的嵌套进行选择，有时候让人迷失方向。

而WORKBENCH界面则清新爽朗，工作采用了流程化的方式，首先就确定了分析的任务，并把分析任务进行细分，用户只需要进入各个子单元进行操作，所以用起来思路清晰。

而且，感觉经典界面脱胎于DOS方式，操作总感觉繁琐，而WOKRBENCH则以WINDOWS界面作为交互的窗口，感觉很亲切。

2. 单元类型的选择经典界面需要用户自己决定用什么单元，并对单元的输入，输出选项进行设置。

而WORKBENCH界面则把这一点完全封装起来，它根据用户使用的是哪个学科的分析，是1D,2D,3D分析来自动挑选单元，一般而言，对于结构分析，他会自动挑选18*系列单元。

这有利有弊。

经典界面下，用户可以进行全面的控制，而在WOKRBENCH中，这就不要用户操心，但是这也会让一些熟悉经典界面的用户感到很不方便，不知道自己选择的是什么单元，心里面没有底。

的确有这样的问题。

要想傻瓜化，必然会牺牲操控性。

一般的软件都在朝着傻瓜化的方向发展，比如操作系统，最早的时候我们用DOS，启动的全过程我们都可以控制，甚至我们可以深入到硬盘的每一个分区，去手工查杀病毒，而自从WINDOWS登上历史舞台以后，我们的这种乐趣就消失殆尽。

WINDOWS在启动的时候调用了一个又一个文件，让我们应接不暇，想要弄清楚哪个文件是做什么事情的，简直太难了。

而在现在这个时代，要像20年前那样去手工杀病毒，只有疯子才会那么做了。

3.材料模型的确定经典界面中，材料模型需要自己确定，实际上也还算比较方便。

1 ANSYS概述1.1 ANSYS简介ANSYS是一种广泛的商业套装工程分析软件。

所谓工程分析软件，主要是在机械结构系统受到外力负载所出现的反应，例如应力、位移、温度等，根据该反应可知道机械结构系统受到外力负载后的状态，进而判断是否符合设计要求。

一般机械结构系统的几何结构相当复杂，受的负载也相当多，理论分析往往无法进行。

想要解答，必须先简化结构，采用数值模拟方法分析。

由于计算机行业的发展，相应的软件也应运而生，ANSYS软件在工程上应用相当广泛，在机械、电机、土木、电子及航空等领域的使用，都能达到某种程度的可信度，颇获各界好评。

使用该软件，能够降低设计成本，缩短设计时间。

以ANSYS为代表的工程数值模拟软件，是一个多用途的有限元法分析软件，它从1971年的2.0版本与今天的12版本已有很大的不同，起初它仅提供结构线性分析和热分析，现在可用来求结构、流体、电力、电磁场及碰撞等问题的解答。

它包含了前置处理、解题程序以及后置处理，将有限元分析、计算机图形学和优化技术相结合，已成为现代工程学问题必不可少的有力工具。

1.2ANSYS软件主要功能ANSYS软件是融结构、热、流体、电磁、声学于一体的大型通用有限元软件，可广泛的用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、生物医学、水利、日用家电等一般工业及科学研究。

该软件提供了不断改进的功能清单，具体包括：结构高度非线性分析、电磁分析、计算流体力学分析、设计优化、接触分析、自适应网格划分及利用ANSYS参数设计语言扩展宏命令功能。

1.3ANSYS软件主要特点主要技术特点：∙唯一能实现多场及多场耦合分析的软件∙唯一实现前后处理、求解及多场分析统一数据库的一体化大型FEA软件∙唯一具有多物理场优化功能的FEA软件∙唯一具有中文界面的大型通用有限元软件∙强大的非线性分析功能∙多种求解器分别适用于不同的问题及不同的硬件配置∙支持异种、异构平台的网络浮动，在异种、异构平台上用户界面统一、数据文件全部兼容∙强大的并行计算功能支持分布式并行及共享内存式并行∙多种自动网格划分技术∙良好的用户开发环境支持的图形传递标准：∙SAT∙Parasolid∙STEP与CAD软件的接口∙Unigraphics∙Pro/ENGINEER∙I-Deas∙Catia∙CADDS∙SolidEdge∙SolidWorks2ANSYS 的基本使用2.1 ANSYS环境简介ANSYS有两种模式：一种是交互模式（Interactive Mode），另一个是非交互模式（Batch Mode）。

Workbench 经典界面随着V12的发布，ANSYS公司把ANSYS，也就是通常称之为ANSYS Classic的，重命名为Mechanical APDL，并将其作为一个模块，置入Workbench界面下。

或许这就在暗示经典ANSYS 以后的位置。

对于很多习惯用Mechanical APDL的用户来说，一时半会还不会放弃它，更何况目前WB并不能完全取代Mechanical APDL。

值得庆幸的是，ANSYS加强了Mechanical APDL 跟其他各个模块的连接。

在一个分析模块中，我们可以在四处连上Mechanical APDL：Geomerty，Model，Setup 跟Solution。

连接方法有两种，1.是从左边的component systems下将Mechanical APDL扯到合适的位置后放开2.是右键在相应处点击，选择Transfer data to new: Mechanical APDL3. 选择edit in Mechanical APDL就可以查看导入的模型4. 通过gplot，我们可以很明显地看到，在Geometry下只有几何模型导入5. 在Model下则只有有限元模型导入。

值得注意的是，这时候的网格只是mesh200单元6. 当然事先定义的NamedSelection也可以通过componet的形式导入7.在Setup下可以导入除结构网格外，还可以导入约束荷载。

但在WB中荷载是通过table 定义，直接显示是其值为零。

8.在Solution可以模型结果导入Mechanical APDL。

update后analysis仍然显示问号，但并不影响查看结果。

怀疑是个bug。

9. 关于Mechanical APDL，我们还可以做更多的事。

在右键菜单中有add reference file 和add input file。

由此我们可以导入rst，db，inp或更多的Mechanical APDL文件，对导入的模型进行进一步处理。

Workbench 经典界面随着V12的发布，ANSYS公司把ANSYS，也就是通常称之为ANSYS Classic的，重命名为Mechanical APDL，并将其作为一个模块，置入Workbench界面下。

或许这就在暗示经典ANSYS 以后的位置。

对于很多习惯用Mechanical APDL的用户来说，一时半会还不会放弃它，更何况目前WB并不能完全取代Mechanical APDL。

值得庆幸的是，ANSYS加强了Mechanical APDL 跟其他各个模块的连接。

在一个分析模块中，我们可以在四处连上Mechanical APDL：Geomerty，Model，Setup 跟Solution。

连接方法有两种，1.是从左边的component systems下将Mechanical APDL扯到合适的位置后放开2.是右键在相应处点击，选择Transfer data to new: Mechanical APDL3. 选择edit in Mechanical APDL就可以查看导入的模型4. 通过gplot，我们可以很明显地看到，在Geometry下只有几何模型导入5. 在Model下则只有有限元模型导入。

值得注意的是，这时候的网格只是mesh200单元6. 当然事先定义的NamedSelection也可以通过componet的形式导入7.在Setup下可以导入除结构网格外，还可以导入约束荷载。

但在WB中荷载是通过table 定义，直接显示是其值为零。

8.在Solution可以模型结果导入Mechanical APDL。

update后analysis仍然显示问号，但并不影响查看结果。

怀疑是个bug。

9. 关于Mechanical APDL，我们还可以做更多的事。

在右键菜单中有add reference file 和add input file。

由此我们可以导入rst，db，inp或更多的Mechanical APDL文件，对导入的模型进行进一步处理。
