化工循环水场电气受送电方案更新版
- 格式:doc
- 大小:263.50 KB
- 文档页数:25

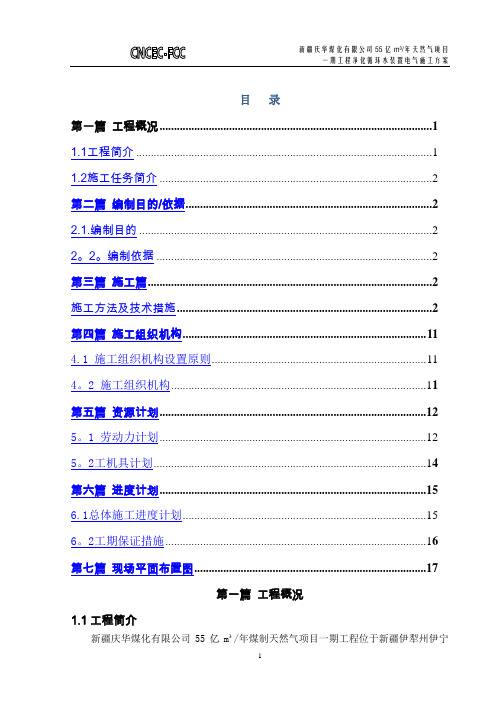

目录第一篇工程概况 (1)1.1工程简介 (1)1.2施工任务简介 (2)第二篇编制目的/依据 (2)2.1.编制目的 (2)2。
2。
编制依据 (2)第三篇施工篇 (2)施工方法及技术措施 (2)第四篇施工组织机构 (11)4.1 施工组织机构设置原则 (11)4。
2 施工组织机构 (11)第五篇资源计划 (12)5。
1 劳动力计划 (12)5。
2工机具计划 (14)第六篇进度计划 (15)6.1总体施工进度计划 (15)6。
2工期保证措施 (16)第七篇现场平面布置图 (17)第一篇工程概况1.1工程简介新疆庆华煤化有限公司55亿m³/年煤制天然气项目一期工程位于新疆伊犁州伊宁县庆华循环经济工业园,新疆庆华煤制天然气一期工程我施工单位净化合成循环水装置、净化循环水变电所电气安装任务,电气工程范围包括:电气动力、照明、防雷接地系统等。
目前,图纸已到,场地已经过强夯处理,具备开工条件。
1.2施工任务简介本工程净化合成循环水装置包括16台低压配电柜、6台高压循环水冷水泵现场控制箱、10台检修箱、4台照明箱、210套各型号灯具、16个操作柱、7个断路器、36根镀铜接地棒、2900米镀铜圆钢、3吨降阻剂等组成的动力、照明、接地系统.本工程净化循环水变电所装置包括4台2000KVA干式变压器、38台低压配电柜、1套EPS事故配电柜、2台照明箱、4个轴流风机磁力启动器、92套各型号灯具、12根镀铜接地棒、1680米镀铜圆钢、20吨降阻剂等组成的动力、照明、接地系统。
所有电缆主要沿电缆桥架敷设,出电缆桥架后穿镀锌钢管保护至用电设备。
照明线路主要采用绝缘导线,钢支架明配镀锌钢管保护,局部直埋敷设,铺砂盖砖保护;变电所及部分房间均为导线穿钢管沿墙、地、楼板等暗配。
保护接地及防静电接地与防雷接地装置连在一起,共用一个接地网。
第二篇编制目的/依据2。
1.编制目的本施工方案根据国家及行业规范编写,目的是为施工提供根本性依据条件,用以指导施工及管理,确保电气工程高效、有序、优质、安全文明地完成。
一、预案目的为确保循环水系统在停电情况下能够安全、稳定地运行,最大限度地减少停电对生产的影响,制定本预案。
二、适用范围本预案适用于公司循环水系统因停电等原因导致水泵停止运行的情况。
三、组织机构及职责1. 成立循环水停电应急指挥部,负责应急工作的统一领导和指挥。
2. 应急指挥部下设以下工作组:(1)现场指挥组:负责现场应急工作的指挥和协调。
(2)设备维护组:负责设备故障排查、修复及维护。
(3)供电保障组:负责协调供电部门,确保及时恢复供电。
(4)信息沟通组:负责应急信息的收集、整理和上报。
(5)后勤保障组:负责应急物资的采购、储备和发放。
四、应急响应程序1. 发生停电情况时,现场指挥组立即启动应急预案,组织各工作组开展工作。
2. 设备维护组立即检查循环水泵、配电柜等设备,确定故障原因。
3. 供电保障组立即与供电部门联系,报告停电情况,协调恢复供电。
4. 信息沟通组收集应急信息,及时上报应急指挥部。
5. 现场指挥组根据现场情况,制定具体应对措施:(1)启动备用电源,确保循环水泵正常运行。
(2)对受停电影响的设备进行抢修,尽快恢复正常运行。
(3)根据停电情况,调整生产计划,确保生产不受太大影响。
6. 后勤保障组根据应急指挥部要求,提供必要的物资保障。
五、应急恢复1. 供电恢复后,设备维护组立即对设备进行全面检查,确保设备正常运行。
2. 信息沟通组将应急情况及恢复情况及时上报应急指挥部。
3. 应急指挥部根据实际情况,决定是否终止应急状态。
六、预案演练1. 定期组织应急演练,提高员工应对停电等突发事件的能力。
2. 演练内容应包括应急响应、设备抢修、信息沟通等环节。
3. 演练结束后,总结经验教训,不断完善应急预案。
七、预案修订1. 根据实际情况,定期对预案进行修订和完善。
2. 预案修订后,及时通知相关人员。
八、附则1. 本预案由应急指挥部负责解释。
2. 本预案自发布之日起实施。
化工工程临时用电方案一、前言在化工工程施工中,临时用电是十分重要的一环。
它不仅影响到施工进度和质量,还直接关系到工程人员的生命财产安全。
因此,制定一套科学、合理、安全的临时用电方案对于化工工程是非常必要的。
本文将结合化工工程实际情况,参考相关规范和标准,从用电的规划、设计、施工、运行和维护等方面进行详细的论述和阐述。
二、用电规划1、用电负荷计算用电负荷是指单位时间内所需的电能。
在化工工程施工过程中,需要考虑到各种设备、机械、照明、动力等所需的电能,确保施工中各种用电设备的充足供电。
2、用电设备选择在化工工程施工中,用电设备一般包括变压器、开关设备、配电柜、照明设备等。
需要根据实际需求进行选择,确保设备的质量和稳定性。
3、用电房选址用电房应选址在安全、通风、排水便利的地方,要远离易燃易爆和有腐蚀性的场所。
4、电缆敷设电缆敷设要符合规范要求,避免在施工过程中被损坏,同时要预留一定的余量以便今后的改造和扩建。
三、用电设计1、电力系统设计根据用电负荷计算和用电设备选择的结果,进行电力系统的设计。
包括供电方式、变压器容量、电缆规格、电缆敷设方式等。
2、配电系统设计根据用电设备的功率、数量和用电区域的分布情况,设计配电系统。
包括配电柜的选型、布置等。
3、接地设计在化工工程中,接地是非常重要的。
它可以确保电气设备的安全运行,防止人身触电和设备受损。
因此,在用电设计中,接地设计非常重要。
四、用电施工1、施工前准备在施工前需要对用电系统进行全面的检查和测试,确保设备的正常运行。
同时需要对施工现场进行安全检查,确保施工过程中的安全。
2、施工过程在施工过程中,要按照用电设计要求进行施工,并做好施工记录和验收。
3、施工后验收施工完成后,需要对临时用电系统进行全面的验收,确保设备的正常运行。
五、运行和维护1、运行管理要指定专人负责临时用电系统的运行管理,确保设备的正常运行。
2、定期检查对临时用电系统要定期进行检查,确保设备的良好状态。
目录1系统概述及主要设备参数 (1)2编制依据 (1)3受电范围及受电试验检查项目 (2)4受电前应具备的条件 (2)5受电时的安全措施及保护投入 (2)6受电操作步骤 (3)7试验质量检验标准 (4)8受电过程中的记录内容及使用的测量表计 (4)9职业健康、安全和环境管理 (4)10防止电气事故的措施 (5)11组织分工及时间安排 (6)1系统概述及主要设备参数1.1系统概述国家电投赤峰新城热电“上大压小”2×300MW新建工程,由中国电力投资集团公司内蒙古锡林郭勒白音华煤电有限责任公司投资建设项目。
本期建设2×300MW亚临界空冷燃煤供热机组。
本项目2×300MW机组以220千伏等级电压接入系统,电厂出两回220千伏线路接入赤峰松州变电站。
厂内设220kV配电装置,采用双母线接线方式,该配电装置本期二回出线、二回主变进线、一回启备电源进线、一个母联及一个PT共七个间隔。
6kV厂用系统采用单母线,每台机组设两段,全厂6kV系统采取低电阻接地方式,变压器的低压侧中性点经低电阻直接接地。
化学水变压器A/B段电源设计取自厂内6kV IB/IIB段,由于现阶段厂内6kV段暂未受电,故化学水PC段采用临时电源方式受电,临时电源取自场内#6箱式施工变压器。
1.2主要设备参数1.2.3化学水PC B段配置接线图2编制依据2.1DL/T5437-2009《火力发电建设工程启动试运及验收规程》2.2DL/T 5294-2013《火力发电建设工程机组调试技术规范》2.3DL/T 5295-2013《火力发电建设工程机组调试质量验收及评价规程》2.4DL 5277-2012《火电工程达标投产验收规程》2.5电建企协[2006]6号《火电机组达标投产管理办法》2.6电建企协[2006]《火电机组达标投产考核标准》2.7国家电网生[2003) 237号《发电厂并网运行安全性评价》2.8DL 5009.1-2014《电力建设安全工作规程第1部分:火力发电厂》2.9国家能源局《防止电力生产事故的二十五项重点要求》--2014年2.10国家电力调度通讯公司222-2005 《十八项反措继电保护专业重点实施要求》2.11国电电源[2002]49号《电力建设安全健康与环境管理工作规定》2.12GB 50150-2006《电气装置安装工程电气设备交接试验标准》2.13电力行业标准DL/T 995-2006《继电保护及电网安全自动装置检验规程》2.14《工程建设标准强制性条文》电力工程部分2011年版2.15电建质监[2007]《电力建设工程质量监督检查典型大纲(火电部分)》2.16设计院图纸及设备厂家资料3受电范围及受电试验检查项目3.1受电范围化学水PC A/B段400V母线。
受电、送电方案1方案编制依据1)一次系统图(参见附图);2)二次系统图及相关图;3)国家标准及检定规程;4)设备制造厂家的随机技术资料。
2受、送电前的准备工作1)凡受、送电的高低压系统的一、二次设备均按照国家有关标准、规程,安装调试合格。
2)受送电系统按照设计施工图整组,试验动作正确可靠。
继电保护整定值调试合格。
有关技术资料齐全。
3)受、送电一、二次系统的安装调试经有关部门检查,确认合格。
4)有关部门受、送电手续办理完善。
5)直流系统要工作可靠。
6)组织机构要健全。
7)器具要齐全。
8)通讯要保证。
9)安全措施要周到。
3受、送电程序1)测试所有受、送电一次设备的绝缘电阻值合格。
2)直流系统、中央信号、继电保护系统,模拟传动受、送电设备的控制、继电保护、信号动作正确可靠。
3)检查所有系统的手车、断路器、隔离开关均在断开和试验位置。
接地刀闸在断开位置。
4)由专人联系通知上级主管使厂用电高备变具备受电条件。
5)由Ⅲ标段施工单位负责厂用电高备变受电。
6)经检验,厂高备变6KV确实送到6KV母线进线开关上侧。
7)由电调通过6KV进线开关柜使厂用电配电室6KV母线受电。
8)厂用电6KV再往外送,程序基本同上。
9)发电机组安装、调试完毕,经过试运,发电正常,准备并网。
10)发电机发电并网。
4安全技术措施1)受送电区域要环境整洁,专人看守,设专区证,非相关人员不得入内。
2)带电范围的变压器、开关、配电室要有可靠的消防器材。
已带电的设备、盘、柜、开关操作机构要挂警示牌。
盘柜周围要放置绝缘垫,周围要标示警戒线。
3)操作人员要穿绝缘鞋,戴绝缘手套。
4)现场要备有专用汽车和医务人员。
5)6KV受电、送电,由电调人员操作,其他人员均不能插手。
5电调主要工具一览表序号工具名称规格型号单位数量1 试验变压器10KVA 15KV/220V 台 12 试验变压器5KVA 50KV/220V 台 13 直流漏泄试验器60KV 500VA 2.5MA 台 14 示波器12SB 台 15 示波器16线台 16 继电保护综合阀台 17 单相调压器5KVA 220/0-250V 台 18 单相调压器2KVA 220/0-250V 台 29 单相调压器3KVA 220/0-250V 台 210 大电流发生器380V/8V/4V 2500A/5000A 套 111 三相调压器9KVA 台 112 开关测试仪台 113 Cos 表0-360°0.5级块 114 标准电流互感器2500-100/5A 台 115 标准电流互感器25-6000A/5 台 116 电流表5A/2.5A 0.2级块 317 电压表150V/75V 0.2级块 318 瓦特表150V 5A 0.5级块 219 直流电压表300V/150V 0.2级块 220 直流电流表0.5-30A 0.2级块 26一次系统简图见下页附图。

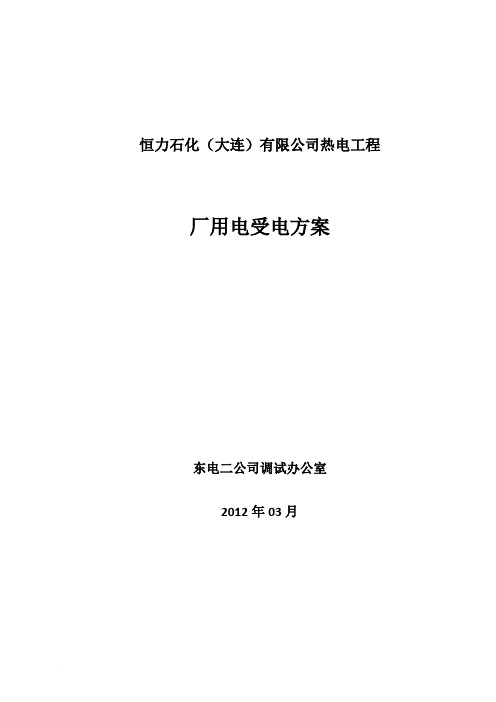

恒力石化(大连)有限公司热电工程厂用电受电方案东电二公司调试办公室2012年03月控号:文件编号:HLRD-DE-TSZD-003东电二公司施工作业调试方案工程名称:恒力石化(大连)有限公司热电工程作业项目: 厂用电受电方案编制单位:编制:日期:审核:日期:工程部门审核:日期:质检部门审核:日期:安监部门审核:日期:批准:日期:目录1. 设备及系统概述----------------------------------------------------------------------------------42. 编制依据--------------------------------------------------------------------------------------------53. 带电设备及范围----------------------------------------------------------------------------------54. 受电前应具备的条件---------------------------------------------------------------------------65. 安全措施及预案----------------------------------------------------------------------------------66. 受电工作及职责分工---------------------------------------------------------------------------77. 受电前应检查-------------------------------------------------------------------------------------78. 受电具体工作内容及程序---------------------------------------------------------------------89. 电气专业受电防止事故措施----------------------------------------------------------------1010.作业技术安全联保交底记录----------------------------------------------------------------1211.恒力石化热电工程厂用电受电系统图---------------------------------------------------16恒力石化厂用电受电方案1.设备及系统概述恒力石化热(大连)有限公司自备热电厂工程,一期建设容量为4×300t/h+ 2×60MW超高压双抽汽轮发电机组,超高压循环流化床锅炉,为石化园区的配套工程,属于自备热电厂。
化学水处理系统电气设备安装施工方案如下:
一、施工准备阶段:
1. 确认施工区域并清理施工现场,确保安全通道畅通。
2. 检查所有电气设备和零部件的完整性和质量,做好备件的准备工作。
3. 制定详细的施工计划,并与相关部门进行沟通和协调。
二、设备安装阶段:
1. 安装主电箱和配电箱,确保其固定可靠、接地良好。
2. 安装电气控制柜和相关接线板,按照设计要求连接各电气设备。
3. 安装电动机、变频器和传感器等设备,注意保持设备间的合理距离和通风条件。
4. 进行电缆敷设和接线工作,确保电缆布置整齐、接线牢固。
5. 完成整体布线和接地工作,进行必要的接线测试和调试。
三、调试和试运行阶段:
1. 逐一检查设备的电气连接,确保所有接线正确无误。
2. 对所有电气设备进行电气测试,包括电压、电流、绝缘电阻等指标。
3. 启动设备进行试运行,观察设备运行情况,确保各项功能正常。
4. 对设备进行调试和优化,保障设备运行稳定、效果良好。
5. 编制设备操作手册和维护保养计划,培训相关人员操作和维护设备。
四、验收和交付阶段:
1. 进行设备的全面验收,检查设备是否符合设计要求和技术标准。
2. 测试设备运行性能,确保设备各项功能正常运行。
3. 编制设备移交文件和施工总结报告,交付客户并进行相关培训。
4. 确保施工现场和设备安全整洁,完成项目验收手续。
以上为化学水处理系统电气设备安装施工方案,希望能为您提供帮助。
循环水泵站10KV高压配电室受送电方案一、概述循环水泵站各电气室及检修电源均取源于10KV高压配电室,室内分10KV高压室、电容器室和低压负荷低配室,变压器室,PLC室,直流屏室。
整个高压配电系统由上级高炉10KV开关站提供两路受电至+S3MVS12(Ⅰ段进线)、+S3MVS15(Ⅱ段进线),正常情况下,两路受电母排分段运行,其中,Ⅰ段母线为1#电容补偿柜,喷淋水系统1#电机、2#高炉小套高压系统1#2#电机、1#炉小套高压系统1#电机及2#高炉本体软水密闭系统1#电机、1#高炉本体软水密闭系1#2#电机、检化验楼1#动力变压器系统,循环水泵站1#动力变压器供电;Ⅱ段母线为循环水泵站2#动力变压器、检化验楼2#动力变压器系统、1#高炉本体软水密闭系统3#泵电机、2#高炉本体软水密闭系统3#泵电机、1#炉小套高压系统2#电机、2#高炉小套高压系统3#电机、喷淋水系统2#3#电机、2#电容器补偿柜本10KV高压配电系统设有一套CUF-611-22型小电流接地微机选线装置、两套YTM-FTY型微机消谐装置和一套GZDW-658Ah/-220V直流电源装置作为控制电源、合闸电源及各种信号电源。
二、编制依据1、中华人民共和国国标 GB50150—2006;2、中华人民共和国冶金工业部标准 YBJ217—89;3、中冶京诚工程技术有限公司图纸 223.07A10901D001;4、泰山恒信电器厂提供资料 TX-TG-01 223.07A1090D502三、受送电范围1、Ⅰ、Ⅱ段电源进线+S3MVS12、+S3MVS15柜;2、10KVⅠ、Ⅱ段母线及母线联络桥四、送电前的调整试验1、根据电气原理图及厂家说明书等资料对各高压柜、低压柜及变压器等进行线路校核、试验,并确保其准确无误。
2、高压柜的调整试验A、用接触电阻测试仪检测各柜内真空断路器的分、合轧电磁线圈及工作触头的直流电阻,其值与出厂值比较应差别不大;B、检查各柜内接地刀闸的分合闸的分合情况,其动作应可靠,机械连锁灵活,手推小车位置状态信号应准确,接触良好;C、用2500V高压摇表检查各柜内断路器、CT、PT、支柱绝缘子、过电压保护器、避雷器、母排等设备的绝缘电阻;用500V低压摇表检查控制、合闸、闪光及各种信号小母线的绝缘电阻,其值均应在标准范围内;D、检查电压互感器的接线组别、变比、开口环电压及绕组直流电阻,其值应符合要求;E、检测电流互感器一、二次绕组的极性、变比和伏安特性,其值应符合要求,其中伏安特性曲线应有明显的阶跃段及饱和点;F、用高压开关特性测试仪检测各断路器的分、合闸时间,平均分、合闸速度及三相同期性和最小分/合闸动作电压值。
化工循环水场电气受送电方案更新版在化工生产中,循环水场是一个重要的组成部分,起着很大的作用。
为了确保循环水场的正常运作,电气受送电方案的设计和更新至关重要。
本文将对化工循环水场电气受送电方案进行更新版的探讨。
一、现状分析在过去的循环水场电气受送电方案中,存在一些问题和不足。
例如,部分设备老化严重,电路设计不够合理,安全措施不够完善等。
这些问题影响了循环水场的正常运行,也存在安全隐患。
二、更新方案针对现有问题和不足,我们制定了更新版的循环水场电气受送电方案。
更新方案主要包括以下几个方面:1. 设备更新我们计划对循环水场中的部分设备进行更新,以确保其性能和安全性。
对老化严重的设备进行更换,更新为新型高效设备,提高整体运行效率。
2. 电路优化对现有电路进行优化设计,确保合理布局和连接方式,降低电路故障率,提高系统的稳定性和可靠性。
3. 安全措施加强在更新版的电气受送电方案中,我们加强了安全措施的设计。
包括增加过载保护装置、接地保护措施、定期巡检维护等,从根本上保障了循环水场的安全运行。
三、效益分析经过更新版的循环水场电气受送电方案的实施,预计将带来以下几方面的效益:1.提高循环水场的整体效率和稳定性,降低了运行成本;2.增加了设备寿命和安全性,减少了设备维修及更换的频率;3.提高了生产效率,减少了生产过程中可能出现的故障和停机时间。
四、总结通过对化工循环水场电气受送电方案进行更新版的探讨,我们希最能够进一步优化系统架构,提高生产效率,确保生产过程的安全稳定运行。
同时,不断改进更新方案,适应未来化工企业的发展需求,推动化工行业的可持续发展。
工程受电送电专项方案一、引言在现代社会,电力是维持城乡发展和人们生活的重要基础设施,受电送电工程作为电力系统中枢,承担着供电和输送电能的关键任务。
在工程建设中,必须制定科学合理的专项方案,保障工程质量和安全运行。
本文将针对工程受电送电专项方案进行详细阐述。
二、方案背景随着城市化进程的加速,对电力资源的需求不断增加。
为了满足城市发展和人们生活需求,电力系统需要不断完善和提升。
受电送电工程是电力系统必不可少的重要环节,对其进行专项方案设计具有重要意义。
三、工程概况1. 工程名称:XXX受电送电工程2. 工程位置:XXXXX3. 工程规模:XXXX4. 工程任务:为XXX地区提供安全稳定的电力供应5. 工程周期:XXXX-XXXX年四、设计原则1. 安全第一:确保受电送电系统的安全稳定运行,防范各类事故风险。
2. 节能减排:优化设计、选用高效设备,降低能耗,减少对环境的影响。
3. 适应性:考虑未来城市发展需求,提供能够满足未来负荷增长的电力系统。
4. 可持续性:综合考虑工程的经济性、社会效益和环境影响,实现可持续发展。
五、受电系统设计1. 变电站选址:选择合适的变电站选址,考虑周边环境、地形地貌等因素,确保安全性和便利性。
2. 线路布置:合理布置送电线路,避免与其他建筑物或设施发生冲突,降低线路故障的可能性。
3. 设备选型:选用稳定可靠的受电设备,确保设备符合国家标准和技术要求。
4. 地质勘察:进行地质勘察,评估地质条件,选择合适的地基和地质结构。
六、送电系统设计1. 线路规划:选择合适的送电线路规划,确保电力输送的稳定和可靠。
2. 施工工艺:制定送电线路的施工工艺流程,并保证施工过程中的质量和安全。
3. 设备配置:根据输电距离和负荷大小,合理配置输电设备,确保输电过程的高效稳定。
4. 配电网络:设计合理的配电网络,满足城市各个区域的用电需求。
七、安全保障1. 安全设施:设置安全警示标志、防范设施等,保障受电送电系统的安全。
目录一、编制依据 (2)二、受电范围 (2)三、供电方式 (2)四、受电程序 (3)五、35KV、6KV系统受送电 (8)六、核相检查 (9)七、变压器受电 (10)八、具体操作步骤 (10)九、质量保证措施 (20)十、质量管理体系 (21)十一、HSE危害分析和控制 (21)十二、HSE管理体系 (22)十三、受送电用设备一览表 (22)十四、受电组织机构 (25)1.编制依据为保证实现化工循环水场中心(CS14)变电所安全顺利受送电,特编制此方案。
1.1. R&P设计的图纸。
SIEMENS开关柜有限公司的随机图纸,ABB低压柜的随机图纸。
1.3.相关的电力作业规程:《建筑电气工程施工质量验收规范》GB 50303-2002《继电保护和安全自动装置技术规范》GB14285-2006《电气装置安装工程高压电气施工及验收规范》 GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90 《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006《电气装置安装工程接地装置施工及验收规范》 GB50169-2006《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》 GB50172-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96《石油化工施工安全技术规程》SH3505-19992.受电范围:高压开关柜6KV 69台。
电容器成套补偿装置4套共12台电力变压器12500KVA 35KV/6KV 4台、630KVA 6KV/0.4KV 1台、 1000KVA 6KV/0.4KV2台ABB低压开关柜、电容器柜、低压端子柜34台。
直流盘2套共4台、事故照明屏 3台、EPS应急照明装置1套共3台、电气SCADA系统一套共7台。
高压开关柜共4段,低压开关柜共5段。
3.供电方式CS14变电所由福炼乙烯项目220KV总变电所35KV配电装置化工母线段配电柜出线。
4.受电程序3.1 受电前准备工作:(1)变电所盘柜安装完毕,盘柜及变压器试验完成,试验结果符合电气交接试验标准,资料齐全。
受电停监点报验合格。
(2)组织有关人员三查四定,同时对图纸、试验记录进行审查。
(3)变电所内土建施工完毕并验收合格,门窗完好,变电所内所有孔洞已封堵;通风口、门等有防小动物的完善措施。
(4)变电所内施工现场已清理干净,场内无杂物,消防器材齐全。
(5)变电所内照明已施工完成并投入使用。
(6)待投用设备应做好安全遮拦和悬挂标志牌。
(7)变电所内设专人管理,无关人员不得进入。
(8)盘柜前后操作位置的绝缘胶皮已敷设完成。
(9)受电时与上级变电所保持良好通讯。
(10)成立专门受电小组,相关操作人员持证上岗。
(11)受电前组织有关人员对待受电设备进行一次全面检查,重点检查项目如下:A变压器接地良好,变压器分接开关位置必须为设计要求的电压等级的档位,压力释放阀顶盖已打开。
B一次设备的检查确认.※主母线﹑分支母线装配完成, 螺栓紧固, 力矩值合格,相色标识相符。
※断路器摇进﹑摇出操作正常顺利, 无卡涩现象, 手动机械跳合闸, 就地跳合闸, 远方跳闸动作可靠准确.※接地刀合闸﹑分闸正常顺利, 无卡涩现象, “五防”设施完好.※柜内照明完好, 照明开关分合可靠.※开关柜机械闭锁可靠.※电磁锁开锁﹑关锁动作可靠.※瓷瓶干净无损伤.※开关柜接地符合要求.※断路器试验合格.※CT试验合格,并检查PT一次保险丝的完好性.※系统相间﹑对地绝缘合格C二次系统的检查确认※CT二次无开路, PT二次无短路.※电压显示器指示准确可靠.※表计正确, 校验合格.※继电保护动作准确可靠, 校验合格.※综保继电器调试合格, 逻辑正确.※二次接线符合图纸要求, 接线牢固, 布线美观.※合闸电源﹑控制电源﹑工作电源可靠.※信号系统﹑报警系统完好.※直流盘冲放电试验已完成,并正式投用。
※开关柜所有保护、信号、报警系统已模拟联动试验完毕并经监理业主确认合格。
D检查本次受电的断路器、开关设备已标明正确名称。
E检查6KV开关柜4段进线主母线与变压器出线母线相序必须一致。
F检查35KV变压器进线电缆A B C 与总变35KV开关柜出线电缆相序A B C必须一致,检查6KV变压器的进线电缆A B C 与主变6KV开关柜出线电缆相序A B C必须一致。
G检查低压开关柜每段主母线与变压器低压侧a b c o 相序必须一致。
H对变压器、电缆及低压母线进行绝缘测试,测试结果符合规范要求。
I高、低压盘柜馈出柜的所有开关、保险均在断开位置。
J高、低压进线及母联断路器均在断开位置,断路器保护按照设计保护整定值整定完毕,控制电源保险在断开位置。
12)变压器、开关柜等相关供货厂家到受电现场。
13)6KV 系统模拟联动试验完毕6KV 系统模拟联动试验说明:Ⅰ段进线开关柜:02A ;Ⅱ段进线开关柜:02B ;Ⅰ段进线断路器:QF1Ⅱ段进线断路器:QF2母线分段断路器:QF系统的正常运行方式为:双电源母线分列运行方式。
(1)母联开关柜转换开关SA2位置在手动,A 、B 两段进线开关在试验位置、工作位置能准确跳合闸.(2)母联开关柜转换开关SA2位置在手动,母联开关在试验位置、工作位置能准确跳合闸.(3)在Ⅰ、Ⅱ段进线开关在工作位置正常运行的情况下,母联开关柜转换开关SA2位置在手动 主接线正常运行方式 6KVⅠ段电源进线Ⅰ段母线合闸分闸6KV Ⅱ段电源进线Ⅱ段母线位置,母联开关可以合闸。
(3)在Ⅰ、Ⅱ段进线开关在工作位置合闸的情况下,ⅠⅡ段进线故障跳闸,母联开关合不上闸.(4)高压进线柜的备自投模拟试验:A.在两段开关柜正常运行方式下,将选择母联开关柜SA2设置在“自动”位置、SA4置投入,A.1模拟Ⅰ段电源进线失压,备自投ATS启动将Ⅰ段进线断路器QF1分闸,然后自动将母线分段断路器QF合闸,其操作过程为“先断后合”(6KVⅡ段代Ⅰ)。
A.2模拟Ⅱ段电源进线失压,备自投ATS启动将Ⅱ段进线断路器QF2分闸,然后自动将母线分段断路器QF合闸,其操作过程为“先断后合”(6KVⅠ段代Ⅱ)。
B高压柜的倒闸模拟试验。
B.1在两段开关柜进线开关、母联开关在工作位置。
Ⅰ段进线开关合闸状态,母联开关合闸状态。
母联开关柜选择开关SA2设置在“自动”位置、SA3转换开关设置在跳II。
手动合II 段进线启动控制按扭SA1。
Ⅱ段进线开关QF2合闸。
同时母联开关QF分闸。
“先合后断”B.2在两段开关柜进线开关、母联开关在工作位置。
II段进线开关合闸状态,母联开关合闸状态。
母联开关柜选择开关SA2设置在“自动”位置、SA3转换开关设置在跳I。
手动合I段进线启动控制按扭SA1。
Ⅰ段进线开关QF2合闸。
同时母联开关QF分闸。
“先合后断”C高压开关柜的回切模拟试验C.1在两段开关柜进线开关、母联开关在工作位置。
开关在合闸状态,母联开关柜转换开关SA2设置在“自动”位置SA3转换开关由跳I段转换到“回切”操作I段进线控制按钮SA1 是一段断路器跳闸。
C.2在两段开关柜进线开关、母联开关在工作位置。
开关在合闸状态,母联开关柜转换开关SA2设置在“自动”位置,SA3转换开关开关由跳I段转换到“回切”操作II段控制按钮SA1是二段断路器跳闸。
(5)外线35KV进线电缆及内部变压器进线电缆耐压试验合格,电缆相序核对正确。
(6)由外线35KV出线、相应继电保护调试已合格,符合送电要求。
(7)0.4KV系统模拟联动试验完毕。
0.4KV 系统联动试验.说明:Ⅰ段进线开关柜:01A ;Ⅱ段进线开关柜:01B ;母线分段开关柜:T00;Ⅰ段进线断路器:-ZK1;Ⅱ段进线断路器:-ZK2;母线分段断路器:ZK3;系统的正常运行方式为:双电源母线分列运行方式。
(1)母联开关柜转换开关SA3位置在手动,Ⅰ、Ⅱ两段进线开关在试验位置、工作位置能准确跳合闸.(2)在Ⅰ、Ⅱ段进线开关在工作位置正常运行的情况下,母联开关柜转换开关SA3位置在手动位置,母联开关可以合闸。
(3)在Ⅰ、Ⅱ段进线开关在工作位置合闸的情况下,ⅠⅡ段进线故障跳闸,母联开关合不上闸.(4)低压进线柜的备自投模拟试验。
A 在两段开关柜正常运行方式下,将选择开关SA3设置在“自动”位置。
主接线正常运行方式 0.4KVⅠ段电源进线Ⅰ段母线合闸分闸0.4KV Ⅱ段电源进线Ⅱ段母线A.1模拟Ⅰ段电源进线失压,备自投启动将Ⅰ段进线断路器Q1分闸,然后自动将母线分段断路器ZK3合闸,其操作过程为“先断后合”。
A.2模拟Ⅱ段电源进线失压,备自投启动将Ⅱ段进线断路器Q1分闸,然后自动将母线分段断路器ZK3合闸,其操作过程为“先断后合”。
B低压进线柜的倒闸回路模拟试验。
B.1在两段开关柜进线开关、母联开关在工作位置。
Ⅰ段进线开关合闸状态,母联开关合闸状态。
母联开关柜选择开关SA3设置在“自动”位置、SA4转换开关设置在跳II。
手动合Ⅱ段进线启动控制按扭SB3,Ⅱ段进线开关Q1合闸。
同时母联开关Q1分闸。
“先合后断”B.2在两段开关柜进线开关、母联开关在工作位置。
Ⅱ段进线开关合闸状态,母联开关合闸状态。
母联开关柜选择开关SA3设置在“自动”位置、SA4转换开关设置在跳I。
手动合Ⅰ段进线启动控制按扭SB1。
Ⅰ段进线开关Q1合闸。
同时母联开关Q1分闸。
“先合后断”C低压开关柜的回切模拟试验C.1在两段开关柜进线开关、母联开关在工作位置。
开关在合闸状态,母联开关柜转换开关SA2设置在“自动”位置SA4转换开关由跳I段转换到“回切”操作Ⅰ段进线跳闸控制按扭SB1。
是一段断路器ZK1跳闸。
C.2在两段开关柜进线开关、母联开关在工作位置。
开关在合闸状态,母联开关柜转换开关SA2设置在“自动”位置,SA3转换开关开关由跳I段转换到“回切”操作Ⅱ段进线跳闸控制按扭SB31。
是二段断路器ZK2跳闸。
14)从总变到化工循环水中心变电所CS14的高压电缆耐压试验合格,电缆相序核对正确。
15)由总变到化工循环水中心变电所CS14的相应继电保护调试已合格,符合送电要求。
16)由总变到化工循环水中心变电所CS14的信号、保护、联琐已调试经监理业主确认合格。
5.35KV、6KV系统受送电5.1用2500V摇表测量一次系统相间及对地的绝缘电阻, 不低于2000MΩ.5.2.用500V摇表测量二次回路的绝缘电阻, 不低于2 MΩ/1KV (电子元器件﹑芯片等不能承受高压的要提前排除).5.3.检查进线开关在试验位置和工作位置均能正确跳合闸和联锁跳合闸.5.4.检查各柜断路器均在“试验”位置,并且全部断开。
