马头墙屋面瓦施工方案

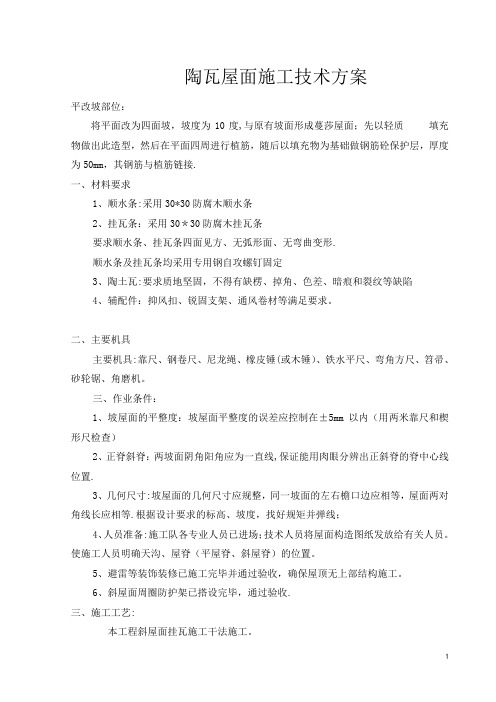

陶瓦屋面施工技术方案平改坡部位：将平面改为四面坡，坡度为10度,与原有坡面形成蔓莎屋面；先以轻质填充物做出此造型，然后在平面四周进行植筋，随后以填充物为基础做钢筋砼保护层，厚度为50mm，其钢筋与植筋链接.一、材料要求1、顺水条:采用30*30防腐木顺水条2、挂瓦条：采用30＊30防腐木挂瓦条要求顺水条、挂瓦条四面见方、无弧形面、无弯曲变形.顺水条及挂瓦条均采用专用钢自攻螺钉固定3、陶土瓦:要求质地坚固，不得有缺楞、掉角、色差、暗痕和裂纹等缺陷4、辅配件：抑风扣、锐固支架、通风卷材等满足要求。

二、主要机具主要机具:靠尺、钢卷尺、尼龙绳、橡皮锤(或木锤）、铁水平尺、弯角方尺、笤帚、砂轮锯、角磨机。

三、作业条件：1、坡屋面的平整度：坡屋面平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）2、正脊斜脊：两坡面阴角阳角应为一直线,保证能用肉眼分辨出正斜脊的脊中心线位置.3、几何尺寸:坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等.根据设计要求的标高、坡度，找好规矩并弹线；4、人员准备:施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。

使施工人员明确天沟、屋脊（平屋脊、斜屋脊）的位置。

5、避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。

6、斜屋面周圈防护架已搭设完毕，通过验收.三、施工工艺:本工程斜屋面挂瓦施工干法施工。

斜屋面做法：施工流程：顺水条施工→排水沟→挂瓦条→屋面挂瓦→脊瓦→细部节点处理顺水条:按中距600mm依次弹线每个顺水条节点均需要连接牢固，并确保稳固.顺水条要垂直于檐口。

坡面形成闭合框架。

四角斜屋脊两侧均需设置顺水条。

檐口处设置两层木条以提高挂瓦檐口挑出标高用钢钉按墨线位将顺水条固定在屋面上,中距为600mm，钉眼处用自闭胶垫以封闭钉孔。

屋面排水沟两边距排水沟中心线150mm各弹一条线，钉两条附加顺水条以能保证有300mm的净空。

编制依据为了保证本工程模板施工安全，根据国家和地方相关法规、规的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。

方案编制计算依据如下：《华润国际社区二期》施工图纸本工程《施工组织设计》《屋面工程质量验收规》GB50207－2012《建筑工程施工质量验收统一标准》GB50300－2013《坡屋面建筑构造》09J202－1《屋面工程技术规》GB50345－2012《住宅建筑构造图集》11J930《建筑施工手册》（第四版）其他国家、行业、地方现行相关设计规、规定等。

三、基本规定1、屋面工程的防水层应由资质审查合格的防水专业队伍进行施工。

作业人员应持证上岗，确保屋面防水施工质量。

2、屋面瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦底采用砂浆铺实；瓦头平齐，檐口应成一直线；屋脊处和所有平瓦不是在同一平面交接处均采用脊瓦将平瓦交接部位封闭严密。

3、瓦屋面完工后严禁上人任意走动、踩踏或堆放物品。

四、施工准备1、技术准备：熟悉设计图纸及相关施工验收规。

按照本方案要求，施工负责人做好技术交底、安全交底。

2、材料要求：材料进场后应进行外观检查，并按规定进行抽样复验。

瓦屋面采用1:3水泥砂浆找平层，防水卷材，挤塑聚笨保温隔热板，平瓦铺贴采用1:3水泥砂浆卧铺，最薄处为25厚，铺瓦砂浆要求应具有良好的和易性。

3、主要机具：序号机具名称型号数量备注1 砂浆搅拌机预拌砂浆搅拌机 32 运输小车103 铁锹204 墨斗 25 锤子106 灰铲204、作业条件：现浇砼屋面板要密实，表面平整，坡度符合设计要求（按屋脊和檐口标高控制），基层已验收合格。

五、屋面工程设计做法：1、坡屋面：注：1、瓦块与屋面基层加强固定的要求根据《住宅建筑构造图集》11J930的屋面工程说明的要求执行。

2、钢挂瓦条、顺水条等应刷防锈漆两道，油漆两道。

六、施工工艺1、工艺流程：坡屋面（有保温）:基层处理→防水层→保温层→找平层→水泥砂浆卧瓦层→钉挂瓦条→挂瓦→细部处理→检查验收→淋水试验平屋面（有保温隔热）：基层处理→找坡层→刷基层处理挤→防水层→保温层→细石砼保护层→细部处理→检查验收平屋面（无保温温隔热）：基层处理→找坡层→刷基层处理挤→防水层→保护层→细石砼保护层→细部处理→检查验收2、施工方法：2.1、基层处理将屋面结构层上面的松散砂浆、混凝土、水泥浆及其他杂物清除干净，对凸出表面的混凝土用凿子凿去，扫净，用水冲洗干净；露筋部位用1：3水泥砂浆抹压，并浇水养护；女儿墙、烟道根部用1：2.5水泥砂浆粉刷压光，所有阴阳角做半径为5cm的圆弧；管道直径500mm围做高度不小于30mm的圆台；女儿墙水平留槽高度为500mm；落水口安装正确，不倒返水；出屋面管道套管高度不低于300mm。

徽派建筑马头墙施工技术研究中国施工企业管理协会摘要：近年来，徽派建筑中的建筑元素越来越多的应用到了现代建筑中，本文重点讲述了徽派建筑中最具代表性的元素--马头墙的施工工艺方法，将马头墙的重点类型与施工要点进行了总结，为后续的涉及到马头墙的施工项目提供了做法参考。

关键词：马头墙；墙檐；调脊；座头1 前言徽派建筑马头墙的屋宇随山形地势高低错落，层叠有序，蔚为壮观。

在民居的外部造型上，层层跌落的马头墙高出屋脊，有的上端呈人字形下斜，两端错落数步层阶；有的中间高出两头，微见屋脊坡顶。

屋顶马头墙在蔚蓝的天际间，与天空相融相映，增加了空间的韵律美和层次感，体现了天人之间的和谐。

近年来由于人民生活水平的不断提升，对日常生活品味的不断变化，设计师们应运而生的创作出了不少融合了徽派建筑元素的现代建筑以突出特色。

我根据项目现场施工经验，对马头墙的构造、施工方法做出了一些总结、提炼。

2 工程实例富松住宅小区工程位于北京市昌平区水库路东侧、规划北环路南侧、属昌平新城2-3街区。

为突出住宅特色，在门厅顶部、屋面顶部均有涉及马头墙工程。

3施工工艺流程及操作要点3.1 工艺流程施工准备→定阶→墙檐施工→冲垄→瓦檐头→瓦底瓦→瓦盖瓦→捉节夹垄→调脊→安装马头墙座头→瓦面喷漆施工3.2 操作要点3.2.1 施工准备主体结构工程施工完毕，且马头墙下部四周墙体浇筑至与檐口平齐，施工作业面清理到位，各项施工方案已落实，相关操作平台搭设完毕，操作人员熟知施工工艺与安全交底。

3.2.2 定阶马头墙的成型后的效果主要取决于墙体各部位的尺寸比例协调性，因此垛头定位及瓦的选择非常重要。

马头墙定阶，按屋面坡度大小及长度将马头墙分成若干阶梯形分段墙，即在同一标高内的一段墙体为一阶。

定阶阶段划分：当建筑屋顶山墙施工至檐口齐平后，根据山墙的长度及高度划分阶数，墙的长度及高度越大，其档数便越多，一般每一坡面马头墙定二阶或三阶，较大的民居，因有前后厅，马头墙的阶数可多至五阶，俗称“五岳朝天”。

徽派建筑“马头墙”施工工法1、前言徽州古建筑中在屋面上砌筑有“封火墙”，因墙超岀屋面，高低迭落，形似奔驰骏马故称“马头墙”。

马头墙不但起到防火、防盗之作用，而且其造形与做法美化了徽派建筑，成了徽派建筑的一大特色，如黄山市西递、宏村均被列入世界文化遗产，与富有特色的徽州古建筑不可分割。

由于历史和文化原因，其工艺技术、施工方法现有文献记录不多，导致现在所建“马头墙”走形走样，使一道道空中线条的“马头乐章”找不着谱。

为更好地继承发扬“马头墙”这一灿烂的文化遗产，使其有一个业内规范，我公司根据多年施工经验，现对马头墙的构造、施工方法做一些总结、提炼，形成此工法。

2、工法特点2.1传统做法：有砌墙、抹灰、瓦作基本操作技艺，还涉及到砖雕细作、彩画墨线装饰技能。

2.2创新做法：马头墙拔檐部位三线砖及脊两坡沿、脊压顶采用钢筋砼现浇或分段预制、马头座头连体预制安装。

2.3贴美纹纸使假垛板砖缝白线与墨线一次成形，比传统做法一条条画线简捷方便、整齐美观。

3、适用范围马头墙这一颇具特色的建筑符号正被广泛用于民居、新农村建设、旅游区的宾馆、商场、博物馆、园林小品等等。

现黄山市正争创国际旅游城市，提倡“保徽、改徽、建徽”这一号召，也影响周边地区，徽派建筑正走向全国，适用范围越来越广。

4、工艺原理—_ -当坡屋面山墙砌至檐口墙平，以上形如砌马头墙。

马头墙即由定档、砌阶梯形垛头墙、安装马头各式构件、盖瓦筑脊与主体结构结合，做装饰抹灰、弹轮廓墨线，最终达到设计要求的施工方法。

5、工艺流程及操作要点5.1工艺流程见如下工艺流程图：5.2施工准备5.2.1主体工程已完成，四周墙体砌至檐口平，各种材料，半成品、机具已到位，各项施工方案已落实，并已对操作人员岗前培训和安全技术交底。

5.2.2主要施工工具，砌垛头墙，粉刷用砌刀，铁抹子等施工常用机具。

砖雕用各种规格铁凿子、硬木方凿锤子、铁扒锯，切割机等。

刷垛板、墨线用：毛刷子（排笔）、画墨尺杆、刮白缝刀（螺丝刀）、墨斗等。

徽派建筑马头墙建筑施工工艺关键信息项：1、施工材料及规格砖：＿___________________________瓦：＿___________________________木材：＿___________________________其他材料：＿___________________________2、施工工具工具名称：＿___________________________数量：＿___________________________3、施工流程及标准基础施工：＿___________________________墙体砌筑：＿___________________________马头墙造型搭建：＿___________________________屋面施工：＿___________________________4、质量验收标准外观：＿___________________________结构稳定性：＿___________________________防水性能：＿___________________________5、施工工期预计开始时间：＿___________________________预计结束时间：＿___________________________6、施工费用及支付方式总费用：＿___________________________支付阶段及比例：＿___________________________11 施工材料及规格111 砖施工所用砖应为优质青砖，规格统一为长具体长度、宽具体宽度、高具体高度。

砖的强度应符合相关建筑标准，无裂缝、破损等缺陷。

112 瓦选用的瓦应为传统的小青瓦，尺寸为长具体长度、宽具体宽度。

瓦片应质地坚固，表面光滑，颜色均匀，无明显瑕疵。

113 木材用于马头墙结构的木材应选用干燥、无腐朽、无虫蛀的优质木材，如杉木。

木材的规格和尺寸应根据设计要求进行加工。

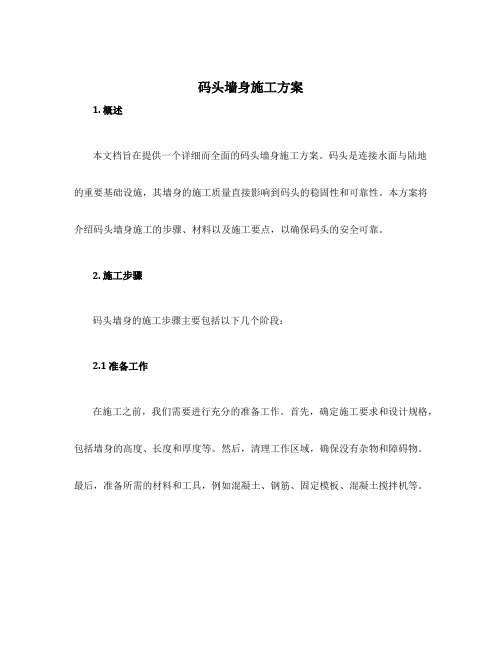

码头墙身施工方案1. 概述本文档旨在提供一个详细而全面的码头墙身施工方案。

码头是连接水面与陆地的重要基础设施，其墙身的施工质量直接影响到码头的稳固性和可靠性。

本方案将介绍码头墙身施工的步骤、材料以及施工要点，以确保码头的安全可靠。

2. 施工步骤码头墙身的施工步骤主要包括以下几个阶段：2.1 准备工作在施工之前，我们需要进行充分的准备工作。

首先，确定施工要求和设计规格，包括墙身的高度、长度和厚度等。

然后，清理工作区域，确保没有杂物和障碍物。

最后，准备所需的材料和工具，例如混凝土、钢筋、固定模板、混凝土搅拌机等。

2.2 安装模板在进行码头墙身施工之前，需要根据设计要求安装模板。

模板的安装应保证水平和垂直，以确保最终墙身的尺寸和形状符合要求。

2.3 铺设钢筋安装好模板后，需要在模板内部铺设钢筋。

钢筋的数量和直径应根据设计要求确定。

钢筋的铺设应符合规范，确保钢筋的位置和密度均匀，并与模板固定牢固。

2.4 浇注混凝土在铺设完钢筋后，可以进行混凝土的浇注。

混凝土的配比应根据设计要求确定，并且应使用优质的混凝土材料。

在浇注过程中，注意及时振动混凝土以排除气泡，并使用抹光工具使混凝土表面平整。

2.5 养护混凝土浇注完成后，需要进行养护以确保其强度和稳定性。

养护期间，应定期喷水或覆盖湿布以保持混凝土的湿润状态。

同时，避免剧烈振动或加载，以免影响混凝土的固化过程。

2.6 拆除模板混凝土固化后，可以拆除模板。

拆除模板时要小心操作，避免对墙身造成损坏。

3. 施工要点在进行码头墙身的施工时，需要注意以下要点：3.1 确保施工质量施工过程中，保证施工质量是最关键的。

要严格按照设计要求和施工规范进行操作，确保墙身的尺寸、强度和平整度等指标达到要求。

3.2 保证安全施工过程中，要注意提供足够的安全措施，例如佩戴安全帽、手套、护目镜等个人防护装备，确保工人的安全。

3.3 定期检查和维护施工完成后，要定期检查和维护墙身的状态。

如有出现裂缝、渗漏等问题，应及时修复，以保持码头的稳定性和耐久性。

仿古徽派建筑马头墙施工方法工法编号：编制单位：中国建筑一局集团有限公司主要执笔人：侯杨飞韩博林毅周琦赵政智1前言徽派建筑中在屋面上砌筑有“封火墙”，因墙超出屋面，高低迭落，形似骏马故称“马头墙”。

由于历史文化原因，其具体工艺做法现有文献记录不多，构造做法也很少有相关图集规范查阅，砌筑起来难点重重，无从下手。

本工法以《凤凰•南华里》项目1#楼马头墙为例，对马头墙砌筑的施工方法进行摸索，对其构造做法进行总结。

2工法特点2.1.1本工法施工工艺简单，稍有二次砌筑经验的队伍即可上手，操作性强。

2.2.2本工法绿色环保，多处采用预制结构，直接安装即可，省去现场浇筑等程序，减少环境污染。

3适用范围本工法适用于各种需要做马头墙造型的建筑。

4工艺原理按规范要求进行常规砌筑。

马头墙顶部位置设置钢筋混凝土压顶，纵向边缘采用构造柱或芯柱灌实，压顶与构造柱需交圈，形成封闭“框箍”。

在两侧错台位置，可用挑梁挑出，并用预制混凝土梁错开搭砌，制造出错层效果。

5施工工艺流程及操作要点5.1施工工艺＞构造柱(圈梁)混凝土浇筑砌筑上部墙体JV图5.1.1工艺流程5.2操作要点5.2.1施工准备(1)立皮数杆：用30mmX40mm木料制作，按标高立好皮数杆，皮数杆的间距小于15m,转角处距墙皮或墙角50mm设置皮数杆。

皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。

(2)根据设备专业安装要求,预留设备安装洞口,明确砌筑原则。

(3)砖浇水：砖应提前1-2d浇水湿润，烧结类砌体的相对含水率宜60%-70%。

普通混凝土小砌块和蒸压混凝土加气块不浇水。

(4)空心混凝土小砌块的产品龄期不得小于28d。

(5)墙体施工缝处必须留置斜搓,斜搓长度不得小于高度的2/3.图5.2.1 整体构造布置迦幽,直图5.2.2 局部放大图5.2.3预制梁制作及砌筑要点（1）预制梁的制作在马头墙两侧错台位置布置梁（在做里侧框架柱时，需甩筋出来，保证此处梁与框架柱的刚性连接，如果为构造柱，则构造柱和挑梁钢筋同时支设），梁上以预制混凝土梁100x200 （墙厚）x1000错层放置，以做出错层效果。

仿古徽派建筑马头墙施工方法工法编号：编制单位：中国建筑一局集团有限公司主要执笔人：侯杨飞韩博林毅周琦赵政智1前言徽派建筑中在屋面上砌筑有“封火墙”，因墙超出屋面，高低迭落，形似骏马故称“马头墙”。

由于历史文化原因，其具体工艺做法现有文献记录不多，构造做法也很少有相关图集规范查阅，砌筑起来难点重重，无从下手。

本工法以《凤凰·南华里》项目1#楼马头墙为例，对马头墙砌筑的施工方法进行摸索，对其构造做法进行总结。

2 工法特点2.0.1本工法施工工艺简单，稍有二次砌筑经验的队伍即可上手，操作性强。

2.0.2本工法绿色环保，多处采用预制结构，直接安装即可，省去现场浇筑等程序，减少环境污染。

3 适用范围本工法适用于各种需要做马头墙造型的建筑。

4 工艺原理按规范要求进行常规砌筑。

马头墙顶部位置设置钢筋混凝土压顶，纵向边缘采用构造柱或芯柱灌实，压顶与构造柱需交圈，形成封闭“框箍”。

在两侧错台位置，可用挑梁挑出，并用预制混凝土梁错开搭砌，制造出错层效果。

5 施工工艺流程及操作要点5.1施工工艺图5.1.1工艺流程5.2操作要点5.2.1施工准备（1）立皮数杆：用30mm×40mm木料制作，按标高立好皮数杆，皮数杆的间距小于15m，转角处距墙皮或墙角50mm设置皮数杆。

皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。

（2）根据设备专业安装要求,预留设备安装洞口，明确砌筑原则。

（3）砖浇水：砖应提前1-2d浇水湿润，烧结类砌体的相对含水率宜60%-70%。

普通混凝土小砌块和蒸压混凝土加气块不浇水。

（4）空心混凝土小砌块的产品龄期不得小于28d。

（5）墙体施工缝处必须留置斜搓，斜搓长度不得小于高度的2/3.5.2.2马头墙整体结构布置图5.2.1 整体构造布置（1）预制梁的制作在马头墙两侧错台位置布置梁（在做里侧框架柱时，需甩筋出来，保证此处梁与框架柱的刚性连接，如果为构造柱，则构造柱和挑梁钢筋同时支设），梁上以预制混凝土梁100x200（墙厚）x1000错层放置，以做出错层效果。

河北钢铁集团矿业有限公司大贾庄铁矿采选工程进风井-450m水平马头门施工安全技术措施措【2014】5号工程名称：大贾庄铁矿采选进风井工程项目负责人：施工队长：编制人：编制日期：2014年5月执行日期：中国华冶北票分公司大贾庄项目部施工安全技术（措施）报审表工程名称：大贾庄铁矿进风井工程大贾庄铁矿采选工程进风井掘砌-450m水平马头门施工安全技术措施一、工程概况河钢集团大贾庄铁矿进风井-450m马头门设计为双向马头门，位于井深468.07m处，两个马头门采用弧形连接通道连接，马头门设计方位：00°00′00″，净高4.335m~3.7m，净宽4.5m，马头门截止位置距井筒中心为14m，采取钢筋混凝土支护，厚度400mm，混凝土强度等级为C30。

马头门设计为直墙三心拱，三心拱拱高1500mm，三心拱拱顶半径3110mm，小拱半径1170mm，墙高2200mm，从马头门底板到其墙基础底面350mm；弧形连接通道断面形状为直墙半圆拱形，净宽800mm，墙高1900mm，拱高400，基础300mm，支护形式为钢筋混凝土结构，支护厚度分别为450/300mm，井筒混凝土支护厚度450 mm，砼强度等级为C30。

二、地质概况马头门穿过的基岩段地层主要以混合花岗片麻岩、黑云变粒岩组成。

井筒冻结段开化后，井壁有淋水，涌水量估计在5m3/h左右。

三、施工方案针对马头门的设计特点，具体方案和步骤如下：1、井深463.735m以上井筒浇筑混凝土结束后按荒半径掘进井筒，直到井筒深度在469.07m位置，先施工马头门墙部，后施工马头门拱部，由下而上施工。

详细施工顺序如图1。

2、当岩石条件较差时，采用锚网临时支护，锚网要紧跟工作面。

3、井筒内采用整体金属组装模板，马头门采用木模板及钢模板，先组立墙、后组立拱，模板固定加固采用钢脚手架，脚手架搭起工作平台后，利用金属组立模板从下至上马头门进行浇注混凝土。

4、浇灌下灰，在上井口东侧设有料场和搅拌站。

马头墙屋面瓦施工方案1. 引言马头墙屋面瓦施工方案是指在建筑施工中，为了保证马头墙部分的屋面瓦施工顺利进行，制定的详细方案。

该方案旨在确保施工质量、提高工作效率，并确保工作安全。

本文将从施工准备、瓦片布置、施工工艺等方面进行详细介绍。

2. 施工准备在开始马头墙屋面瓦施工之前，需要进行一系列的施工准备工作，以确保施工的顺利进行。

2.1 材料准备在施工前，应准备好以下材料：•基层处理材料：水泥、沙子、砂浆等；•瓦片材料：屋面瓦、马头墙瓦等；•工具设备：瓦刀、铲子、刷子、批刀、锤子等。

2.2 人员安排在施工准备阶段，需要确定参与施工的人员，并安排好各自的职责和工作任务，包括瓦工、项目经理、安全员等。

2.3 安全防护措施在施工现场，应设置明显的安全警示标志，并制定详细的安全作业指导书，要求工作人员佩戴安全帽、手套等个人防护装备，并配备安全绳等安全设备，以确保施工期间的工作安全。

3. 瓦片布置在进行马头墙屋面瓦施工之前，需要合理布置瓦片，以确保施工的牢固性和美观性。

3.1 瓦片选择根据建筑设计要求和实际需求，选择符合要求的瓦片材料。

瓦片应具备一定的抗压性能、耐候性能和防水性能。

3.2 瓦片预处理在实施施工之前，需要对瓦片进行预处理。

首先，清洗瓦片表面，去除灰尘和杂物。

然后，根据需要对瓦片进行修整，确保其尺寸和形状的一致。

3.3 瓦片布置原则瓦片的布置应遵循以下原则：•从下往上逐层铺设；•保持瓦片之间的缝隙均匀一致；•瓦片的搭接应符合规范要求。

4. 施工工艺在进行马头墙屋面瓦施工时，需要遵循一定的施工工艺，以确保施工质量和进度。

4.1 基层处理在施工之前，需对基层进行处理。

首先，清理基层表面的油污和杂物，然后涂刷一层底漆，以提高粘结力。

4.2 水平标高在施工开始前，需要确定墙面的水平标高，以便后续瓦片布置的参考。

4.3 瓦片的粘贴和固定瓦片的粘贴和固定是马头墙屋面瓦施工的关键步骤。

采用水泥砂浆进行粘贴，注意砂浆的配合比例和搅拌时间。
