南京工程学院自动化学院实验报告课程名称电子设计自动化EDA技术实验项目名称10进制计数器设计实验学生班级实验学生姓名同组学生姓名实验时间实验地点实验成绩评定指导教师签字年月日24其中D 表示输入初始计数值，Sta 为计数开始，Q 表示当前计数值；LD 表示预制计数值，LD 为“0”，初始计数值打入器件；UD 表示计数方向，UD 为‘0’，计数器加计数，UD 为‘1’，计数器减计数；C 表示器件工作态，C 为‘0’，表示计数器正在计数；C 为‘1’，表示计数器计数结束；CP 为计数脉冲。
四、实验方案设计、实验方法 1. 实验方案10进制计数器的VHDL 描述有多种方法，设计过程中可以采用计数脉冲CP 作为敏感量，CP 的每个上升沿，计数值Q 加‘1’或减‘1’，加到‘9’后回‘0’或减到‘0’后回‘9’，语句可采用case …when 、with …select 、if …then 以及加减运算等多种结构实现。
也可以首先设计基本的触发器、锁存器等元件，而后通过元件的互联实现。
本实验中根据真值表用if-then 结构实现10进制计数器 2. 实验方法首先根据前文所述，对照真值表的列出的不同输入逻辑状态，分情况依次输出于输入的对应关系，而后编译综合，由开发系统自行实现电路功能。
五、实验步骤1. 设计输入 利用FILE\New 菜单输入VHDL 源程序，创建源文件D0 D1 D2 D3 CP Sta LD UDQ0 Q1 Q2 Q3 C62. 器件及管脚逻分配图管脚分配情况如图，所选器件为EPM7032AELCC44-43. 仿真波形10进制计数器的仿真波形如下图，从波形可以得出，输入输出满足前文真值表，设计电路功能达到设计要求4. 时序分析图上述时间分析可以得到，输出信号存在3ns的时间延迟，它主要与器件速度、表达逻辑的合理性有关，选用速度更高器件、优化设计可以使该值降低。
8。
EDA 实验报告实验一：组合电路的设计实验内容是对2选1多路选择器VHDL 设计，它的程序如下：ENTITY mux21a ISPORT ( a, b : IN BIT; s : IN BIT; y : OUT BIT ); END ENTITY mux21a;ARCHITECTURE one OF mux21a IS SIGNAL d,e : BIT; BEGIN d <= a AND (NOT S) ; e <= b AND s ; y <= d OR e ;END ARCHITECTURE one ;Mux21a 仿真波形图以上便是2选1多路选择器的VHDL 完整描述，即可以看成一个元件mux21a 。
mux21a 实体是描述对应的逻辑图或者器件图，图中a 和b 分别是两个数据输入端的端口名，s 为通道选择控制信号输入端的端口名，y 为输出端的端口名。
Mux21a 结构体可以看成是元件的内部电路图。
最后是对仿真得出的mux21a 仿真波形图。
Mux21a 实体Mux21a 结构体实验二：时序电路的设计实验内容D触发器的VHDL语言描述，它的程序如下：LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF1 ISPORT (CLK : IN STD_LOGIC ;D : IN STD_LOGIC ;Q : OUT STD_LOGIC );END ;D触发器ARCHITECTURE bhv OF DFF1 ISBEGINPROCESS (CLK)BEGINIF CLK'EVENT AND CLK = '1'THEN Q <= D ;END IF;END PROCESS ;END bhv;D触发器的仿真波形图最简单并最具代表性的时序电路是D触发器，它是现代可编程ASIC设计中最基本的时序元件和底层元件。
EDA实验报告4_ADC采样控制电路引言：ADC（模数转换器）是将模拟信号（连续电压）转换为数字信号（离散电压）的一种设备。
在实际应用中，ADC采样控制电路是非常重要的，它可以通过控制采样频率和采样时间来保证采样的准确性和稳定性。
本实验旨在设计并实现一种ADC采样控制电路，以提高ADC的性能表现。
一、实验目的：1.了解ADC采样控制电路的工作原理；2.学习采样频率和采样时间的设置方法；3.提高ADC采样的准确性和稳定性。
二、实验器材：1.ADC模数转换器；2.电压源；3.可调电阻；4.示波器；5.杜邦线。
三、实验步骤：1.将ADC模数转换器与电压源连接，并通过示波器观察转换后的数字信号；2.调节可调电阻，改变采样频率和采样时间；3.分别记录不同采样频率和采样时间下的ADC转换结果；4.分析实验数据，并总结ADC采样控制电路的工作特点。
四、实验原理：ADC采样控制电路的主要作用是控制ADC的采样频率和采样时间。
采样频率是指单位时间内采样次数，采样时间是每次采样持续的时间。
采样频率和采样时间的设置直接影响到ADC转换的准确性和稳定性。
五、实验结果：根据实验数据统计，我们可以得到不同采样频率和采样时间下的ADC 转换结果，进一步分析实验结果。
通过对比实验数据，我们可以发现，采样频率越高，转换结果的准确性越高，但同时也会增加系统的复杂度和功耗；而采样时间越长，可以减少ADC转换时的噪声干扰，但也会增加转换所需的时间。
六、实验总结：本实验利用ADC采样控制电路，通过控制采样频率和采样时间，提高了ADC的转换准确性和稳定性。
实验结果表明，采样频率和采样时间的设置对ADC转换结果具有重要影响。
在实际应用中，根据需要选择合适的采样频率和采样时间，以实现满足系统要求的ADC采样控制电路。
1."ADC采样控制电路设计与实施"，XXX，XX出版社；2.“ADC采样控制电路设计要点分析”，XXX，XXX杂志，20XX年，第XX期，第XX-XX页。
EDA实验模4计数器的设计和仿真一、实验目的：熟练使用quartersⅡ软件，学会使用逻辑图设计模4计数器并进行仿真。
二、实验内容：用逻辑图设计模4计数器并进行仿真与分析。
三、实验方法：实验方法：采用基于FPGA进行数字逻辑电路设计的方法。
采用的软件工具是QuartusII软件仿真平台，采用的硬件平台是Altera EPF10K20TI144_4的FPGA试验箱。
实验步骤：1、绘制逻辑图。
打开QuartusII软件平台，点击File中得New建立一个文件。
编写的文件名与实体名一致，点击File/Save as以“.vhd”为扩展名存盘文件。
2、按照实验箱上FPGA的芯片名更改编程芯片的设置。
操作是点击Assign/Device,选取芯片的类型。
3、编译与调试。
确定逻辑图文件为当前工程文件，点击Complier进行文件编译。
编译结果有错误或警告，则将要调试修改直至文件编译成功。
4、波形仿真及验证。
在编译成功后，点击Waveform开始设计波形。
点击“insert the node”,按照程序所述插入q[1..0],clk,任意设置各输入节点的输入波形…点击保存按钮保存。
5、时序仿真。
（具体过程，操作细节以及实验过程截图见下面具体操作，都有说明。
）6、FPGA芯片编程及验证。
（具体细节和过程看后续的实验过程的说明）四、实验过程：1、编译过程（可先绘制逻辑图再建工程，也可先建工程再建文件）a）绘制逻辑图。
打开QuartersII软件平台，点击file中的New新建一个文件。
弹出一个窗口，选择Block Diagram选项；新建文件，然后绘制实验要用到的逻辑图，双击空白处，选择要用到的器件并用适当的线把各元件连接好并进行命名，绘制的模4计数器的逻辑图如下：接着保存文件，点击File/Save as，接着建一个工程，并保存。
b）按照实验箱上FPGA的芯片名更改芯片的设置，选取芯片类型。
设置如下图所示：c)工程建好后，进行编译和调试。

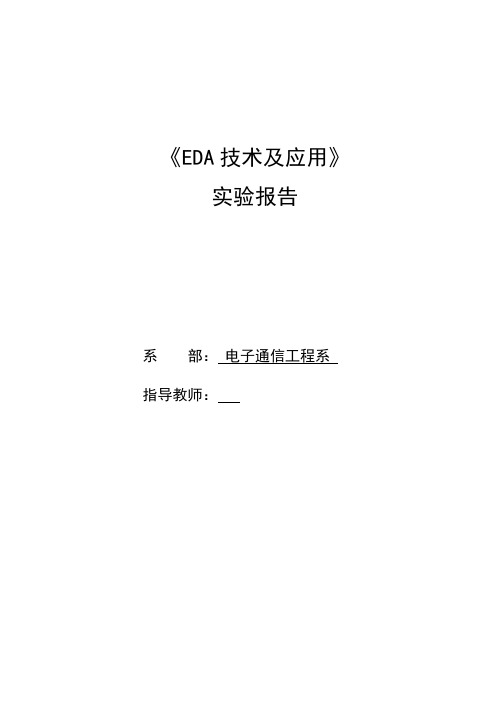

《EDA技术及应用》实验报告系部：电子通信工程系指导教师：实验一点亮LED设计一、实验目的通过此实验让用户逐步了解、熟悉和掌握FPGA开发软件QuartusⅡ的使用方法及Verilog HDL的编程方法。
本实验力求以详细的步骤和讲解让读者以最快的方式了解EDA技术开发以及软件的使用，从而快速入门并激起读者对EDA技术的兴趣。
二、实验内容试验箱上有8个发光二极管LED1-LED8。
在QuickSOPC核心板上LED1-LED8分别与FPGA 芯片的50、53-55、176和47-49引脚相连。
本实验的内容是建立可用于控制LED亮|灭的简单硬件电路，要求点亮SmartSOPC实验箱上的4个发光二级管（LED1、LED3、LED5和LED7）。
三、实验原理FPGA器件同单片机一样，为用户提供了许多灵活独立的输入/输出I/O口（单元）。
FPGA 每个I/O口可以配置为输入、输出、双向I/O、集电极开路和三态门等各种组态。
作为输出口时，FPGA的I/O口可以吸收最大为24mA的电流，可以直接驱动发光二级管LED等器件。
所以只要正确分配并锁定引脚后，在相应的引脚上输出低电平“0”，就可实现点亮该发光二极管的功能四、实验步骤1）启动QuartusⅡ建立一个空白工程，然后命名为led.qpf。
2)新建Verilog HDL源程序文件led.v，输入程序代码并保存，进行综合编译，若在编译过程中发现错误，则找出并改正错误，直至编译成功为止。
3）从设计文件创建模块，由led.v生成名为led.bsf的模块符号文件。
4）将led符号（led.bsf）加入到BDF文件中，添加引脚和其他基本单元（引脚包括输入、输出和双向），并对引脚命名，将与led符号led【7..0】连接的管教命名为led【7..0】。
5）选择【Assignments】>>【Device...】中的EPIC6Q240C8的目标器件型号，并对相应的引脚进行锁定。
福建农林大学金山学院信息工程类实验报告课程名称：EDA技术姓名：邱彬彬系：信息与机电工程系专业：电子信息工程专业年级：2010级学号：100201079指导教师：蔡剑卿职称：讲师2013年05月03日实验项目列表福建农林大学金山学院信息工程类实验报告系：信息与机电工程系专业：电子信息工程年级： 2010级姓名：邱彬彬学号： 100201079 实验课程： EDA技术实验室号：__田实405 实验设备号： 2B 实验时间： 2013年4月13日指导教师签字：成绩：实验一Quartus II 9.0软件的使用1．实验目的和要求本实验为验证性实验，其目的是熟悉Quartus II 9.0软件的使用，学会利用Quartus II 9.0软件来完成整个EDA开发的流程。
2．实验原理利用VHDL完成电路设计后，必须借助EDA工具中的综合器、适配器、时序仿真器和编程器等工具进行相应的处理后，才能使此项设计在FPGA上完成硬件实现，并得到硬件测试，从而使VHDL设计得到最终的验证。
Quartus II是Altera提供的FPGA/CPLD开发集成环境，包括模块化的编译器，能满足各种特定设计的需要，同时也支持第三方的仿真工具。
3．主要仪器设备（实验用的软硬件环境）实验的硬件环境是：微机一台GW48 EDA实验开发系统一套电源线一根十芯JTAG口线一根USB下载线一根USB下载器一个实验的软件环境是：Quartus II 9.0软件4．操作方法与实验步骤利用Quartus II 9.0软件实现EDA的基本设计流程：创建工程、编辑文本输入设计文件、编译前设置、全程编译、功能仿真。
利用Quartus II 9.0软件实现引脚锁定和编译文件下载。
利用Quartus II 9.0软件实现原理图输入设计文件的编辑和产生相应的原理图符号元件。
5．实验内容及实验数据记录安装QUARTUSII软件；因为实验时我的机器了已经有QUARTUSII软件，所以我并没有进行安装软件的操作。
EDA实验报告学院：班级：姓名：学号：实验三译码器、选择器实验实验内容：1：按照教材第5 章内容，编写BCD-七段显示译码器、数据选择器、数据分配器、数字比较器的Verilog HDL 程序，并实现其仿真；(一)BCD-七段显示译码器程序代码如下：modulebcd_decorder(y,a);output[6:0]y;input[3:0]a;reg[6:0]y;always@(a)begincase(a[3:0])4'b0000:y[6:0]=7 'b1111110;4'b0001:y[6:0]=7 'b0110000;4'b0010:y[6:0]=7 'b1101101;4'b0011:y[6:0]=7'b1111001;4'b0100:y[6:0]=7'b0110011;4'b0101:y[6:0]=7'b1011011;4'b0110:y[6:0]=7'b1011111;4'b0111:y[6:0]=7'b1110000;4'b1000:y[6:0]=7'b1111111;4'b1001:y[6:0]=7'b1111011;4'b1010:y[6:0]=7'b1110111;4'b1011:y[6:0]=7'b0011111;4'b1100:y[6:0]=7'b1001110;4'b1101:y[6:0]=7'b0111101;4'b1110:y[6:0]=7'b1001111;4'b1111:y[6:0]=7'b1000111;endcaseendendmodule功能仿真如下：时序仿真如下：包装如下：(二)数据选择器程序代码如下：modulemux4(y,d0,d1,d2,d3,g,a);output y;input d0,d1,d2,d3;input g;input[1:0]a;reg y;always@(d0 or d1or d2 or d3 or g or a)beginif(g==0) y=0;elsecase(a[1:0])2'b00:y=d0;2'b01:y=d1;2'b10:y=d2;2'b11:y=d3;default:y=0;endcaseendendmodule功能仿真如下：时序仿真如下：包装如下：(三)数据分配器程序代码如下：module demux4(y0,y1,y2,y3,din,a);output y0,y1,y2,y3;input din;input[1:0]a; reg y0,y1,y2,y3; always@(din,a) begin y0=0;y1=0;y2=0;y3=0;case(a[1:0])2'b00:y0=din;2'b01:y1=din;2'b10:y2=din;2'b11:y3=din;default:;endcaseendendmodule功能仿真如下：时序仿真如下：包装如下：(四)数字比较器程序代码如下：module comparator_4(y1,y2,y3,a, b);output y1,y2,y3;input[3:0]a,b;reg y1,y2,y3;always@(a,b)begin if(a>b)beginy1=1;y2=0;y3=0;endelse if(a==b)beginy1=0;y2=1;y3=0;endelse if(a<b)beginy1=0;y2=0;y3=1;endendendmodule功能仿真如下：时序仿真如下：包装如下：2：按照教材第6 章内容，编写RS 触发器、JK 触发器Verilog HDL 程序，并实现其仿真；(五)RS 触发器程序代码如下：moduleRS(q,qn,s,r);output q,qn;input s,r;reg q,qn; reg q1,qn1;always@(*)beginq1=~(s&qn1);qn1=~(r&q1);q=q1;qn=qn1;endendmodule功能仿真如下：时序仿真如下：包装如下：(六)JK 触发器程序代码如下：moduleJK(q,qn,j,k,r,s,cp);output q,qn;input j,k,r,s,cp;reg q,qn;always@(posedge cp)beginif({r,s}==2'b01)beginq<=0;qn<=1;endelse if({r,s}==2'b10)beginq<=q;qn<=qn;endelse if({r,s}==2'b11)beginif ({j,k}=='b00)beginq<=q;qn<=qn;endelse if ({j,k}=='b01)beginq<=0;qn<=1;endelse if ({j,k}=='b10)beginq<=1;qn<=0;endelse if ({j,k}=='b11)beginq<=~q;qn<=~qn;endendendendmodule功能仿真如下：时序仿真如下：包装如下：实验四时序逻辑电路实验实验内容：1：按照教材第7 章内容，编写同步4 位二进制计数器、异步计数器、减法计数器、寄存器的Verilog HDL 程序，并实现其仿真（1）同步4 位二进制计数器程序如下：modulecnt16(co,q,clk,r,s,en,d); output[3:0]q;output co;input clk,r,s,en;input[3:0]d;reg[3:0]q;reg co;always@(posedge clk) if(r) begin q=0;endelsebeginif(s)begin q=d;endelseif(en)beginq=q+1;if(q==4'b1111)begin co=1;endelsebegin co=0;endendelsebegin q=q;endendendmodule功能仿真如下：时序仿真如下：包装如下：（2）异步计数器程序如下：moduleyb_cnt16(q,clk,rst); output[3:0]q;input clk,rst;reg[3:0]q;reg[3:0]qn;always@(posedge clk) beginif(!rst)beginq[0]=0;qn[0]=1;end elsebeginq[0]=~q[0];qn[0]=~q[0]; endendalways@(posedge qn[0])beginif(!rst)beginq[1]=0;qn[1]=1;endelsebeginq[1]=~q[1];qn[1]=~q[1];endendalways@(posedgeqn[1])beginif(!rst)beginq[2]=0;qn[2]=1;endelsebeginq[2]=~q[2];qn[2]=~q[2];endendalways@(posedgeqn[2])beginif(!rst)beginq[3]=0;qn[3]=1;endelsebeginq[3]=~q[3];qn[3]=~q[3];endendendmodule功能仿真如下：时序仿真如下：包装如下：（3）减法计数器程序如下：modulejian_cnt10(q,clk,rst); output[3:0]q;input clk,rst;reg[3:0]q;always@(posedge clk) beginif(rst)begin q<=0;endelse if(q==4'b0000)beginq<=4'b1001;endelsebegin q<=q-1;endendendmodule功能仿真如下：时序仿真如下：包装如下：（4）寄存器程序如下：modulereg8_1(q,d,oe,clk); output[7:0]q; input[7:0]d;input oe,clk; reg[7:0]q;always @(posedge clk)beginif(oe)begin q<=8'bz;endelsebegin q<=d;endendendmodule功能仿真如下：时序仿真如下：包装如下：。
EDA实验报告书姓名 XXX 学号 XXXXXXX 实验时间课题名称全加器实验目的1.掌握MAX+plusⅡ的使用方法。
2.掌握原理图输入的设计方法。
3.学习利用一位全加器设计多位全加器的方法。
设计要求1.利用MAX+plusⅡ软件进行原理图输入设计一位全加器。
2.进行编译、仿真、测试。
3.在一位全加器的基础上设计四位全加器，进行编译、仿真、测试、观察实验结果。
设计思路计算机中的加法器一般就是全加器，它实现多位带进位加法。
图中的“进位入”Ci-1指的是低位的进位输入，“进位出”指的是本位的进位输出。
一位全加器的真值表见下表：111111------⋅+⋅+⋅=⋅⋅+⋅⋅++⋅=iiiiiiiiiiiiiii iiiiiCBCABACCBACBAC B AC BAS输入输出Ci-1Bi Ai Si Ci0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1设计原理图及源程序仿真波形图实验结果问题讨论1.试比较利用卡诺图直接设计四位全加器和利用一位全加器设计四位全加器这两种方法的优缺点。
答：卡诺图直接设计四位全加器的优点是：没有进行产生逻辑，运算速度快。
一位全加器设计四位全加器是串行进位方式是将全加器级联构成多位加法器。
通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。
2.本实验中设计的4位全加器有何缺陷？答：这种全加器的最大缺点是运算速度慢。
在最不利的的情况下，做一次加法运算需要经过四个全加器的传输延迟时间才能得到稳定可靠的运算结果教师评分教师签名日期操作成绩报告成绩。
EDA电子课程实验报告专业：班级：姓名：学号：实验一四人表决器一实验目的1、熟悉Quartus II软件的使用。
2、熟悉EDA-IV实验箱。
3、熟悉EDA开发的基本流程。
二硬件需求1、RC-EDA-IV型实验箱一台；2、RC-EDA-IV型实验箱配套USB-Blaster下载器一个；3、PC机一台。
三实验原理所谓表决器就是对于一个行为，由多个人投票，如果同意的票数过半，就认为此行为可行；否则如果否决的票数过半，则认为此行为无效。
四人表决器顾名思义就是由四个人来投票，当同意的票数大于或者等于3人时，则认为同意；反之，当否决的票数大于或者等于2人时，则认为不同意。
实验中用4个拨挡开关来表示4个人，当对应的拨挡开关输入为‘1’时，表示此人同意；否则若拨挡开关输入为‘0’时，则表示此人反对。
表决的结果用一个LED表示，若表决的结果为同意，则LED被点亮；否则，如果表决的结果为反对，则LED不会被点亮。
四实验内容VHDL程序：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;--------------------------------------------------------------------entity EXP3 isport(k1,K2,K3,K4 : in std_logic;ledag : out std_logic_vector(3 downto 0);m_Result : out std_logic);end EXP3;--------------------------------------------------------------------architecture behave of EXP3 issignal K_Num : std_logic_vector(2 downto 0); signal K1_Num,K2_Num: std_logic_vector(2 downto 0); signal K3_Num,K4_Num: std_logic_vector(2 downto 0);beginprocess(K1,K2,K3,K4)beginK1_Num<='0'&'0'&K1;K2_Num<='0'&'0'&K2;K3_Num<='0'&'0'&K3;K4_Num<='0'&'0'&K4;end process;process(K1_Num,K2_Num,K3_Num,K4_Num,)beginK_Num<=K1_Num+K2_Num+K3_Num+K4_Num;end process;process(K_Num) beginif(K_Num>2) thenm_Result<='1';elsem_Result<='0';end if;end process;end behave;实验电路实验二格雷码转换一实验目的1、了解格雷码变换的原理。
IP核实验报告
一、波形发生器的的原理图
二、系统工作原理
正弦波信号发生器的结构由4部分组成：计数器或地址发生器（6位）；正弦信号数据ROM （6位地址线，8位数据线），含有64个8位数据VHDL顶层设计；8位D/A。
顶层文件Singt。
Vhdl在FPGA中实现，包含两个部分：ROM的地址发生器，由6位计数器担任；正弦数据ROM，由LPM ROM模块构成；LPM_ROM底层是FPGA中的EAB或M9K等模块。
地址发生器的时钟CLK的输入频率f0下每周期的波型数据点数，以及D/A输出的频率f 的关系是：f=f0/64。
三、定制初始化数据文件
四、计数器的设计
1、程序设计
LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY lpm;
USE lpm.all;
ENTITY CNT6 IS
PORT
(
clock : IN STD_LOGIC ;
q : OUT STD_LOGIC_VECTOR (5 DOWNTO 0) );
END CNT6;
ARCHITECTURE SYN OF cnt6 IS
SIGNAL sub_wire0 : STD_LOGIC_VECTOR (5 DOWNTO 0);
COMPONENT lpm_counter
GENERIC (
lpm_direction : STRING;
lpm_port_updown : STRING;
lpm_type : STRING;
lpm_width : NATURAL
);
PORT (
clock : IN STD_LOGIC ;
q : OUT STD_LOGIC_VECTOR (5 DOWNTO 0) );
END COMPONENT;
BEGIN
q <= sub_wire0(5 DOWNTO 0);
lpm_counter_component : lpm_counter
GENERIC MAP (
lpm_direction => "UP",
lpm_port_updown => "PORT_UNUSED",
lpm_type => "LPM_COUNTER",
lpm_width => 6
)
PORT MAP (
clock => clock,
q => sub_wire0
);
END SYN;
2、生成原理图
3、定制LPM-ROM元件
五、波形数据ROM的设计
1、程序设计
LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY altera_mf;
USE altera_mf.all;
ENTITY ROM2729 IS
PORT
(
address : IN STD_LOGIC_VECTOR (5 DOWNTO 0);
clock : IN STD_LOGIC ;
q : OUT STD_LOGIC_VECTOR (7 DOWNTO 0) );
END ROM2729;
ARCHITECTURE SYN OF rom2729 IS
SIGNAL sub_wire0 : STD_LOGIC_VECTOR (7 DOWNTO 0);
COMPONENT altsyncram
GENERIC (
clock_enable_input_a : STRING;
clock_enable_output_a : STRING;
init_file : STRING;
intended_device_family : STRING;
lpm_hint : STRING;
lpm_type : STRING;
numwords_a : NATURAL;
operation_mode : STRING;
outdata_aclr_a : STRING;
outdata_reg_a : STRING;
widthad_a : NATURAL;
width_a : NA TURAL;
width_byteena_a : NATURAL
);
PORT (
clock0 : IN STD_LOGIC ;
address_a : IN STD_LOGIC_VECTOR (5 DOWNTO 0);
q_a : OUT STD_LOGIC_VECTOR (7 DOWNTO 0) );
END COMPONENT;
BEGIN
q <= sub_wire0(7 DOWNTO 0);
altsyncram_component : altsyncram
GENERIC MAP (
clock_enable_input_a => "BYPASS",
clock_enable_output_a => "BYPASS",
init_file => "JIN.mif",
intended_device_family => "Cyclone II",
lpm_hint => "ENABLE_RUNTIME_MOD=NO",
lpm_type => "altsyncram",
numwords_a => 64,
operation_mode => "ROM",
outdata_aclr_a => "NONE",
outdata_reg_a => "CLOCK0",
widthad_a => 6,
width_a => 8,
width_byteena_a => 1
)
PORT MAP (
clock0 => clock,
address_a => address,
q_a => sub_wire0
);
END SYN;
2、生成原理图
3、定制LPM-ROM元件
六、波形发生器仿真
七、STP测试结果
分析结果：输出的图形理想，即使有点稍微变形，可能是由于试验箱的器件物理参数影响的造成的，在一定的实验误差和可控范围内，实验图形正确。
得到了正弦波图形。
