RCS915AB母线差动保护调试报告

一、应用范围：RCS-915A/B型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等各种主接线方式，母线上允许所接的线路与元件最多为21个（包括母联），其中B型保护可满足有母联兼旁路运行方式主接线系统的要求。

二、保护配置：RCS-915A/B型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护（仅A型保护有）以及断路器失灵保护等功能。

三、原理说明：3.1母线差动保护母线差动保护由分相式比率差动元件构成，TA极性要求支路TA同名端在母线侧，母联TA同名端在一母侧，差动回路包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关和分段开关处所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。

3.1.1起动元件3.1.2比率差动元件为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。

母联开关处于合闸位置以及投单母线或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时制动转用比率系数低值。

小差比例差动元件则固定取比率制动系数高值。

3.1.3故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比例差动元件，做为差动保护的区内故障判别元件。

对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，做为故障母线选择元件。

当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。

当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。

这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

母差保护另设一后备段，当抗饱和母差动作（下述TA饱和检测元件二检测为母线区内故障），且无母线跳闸，则经过250ms切除母线上所有的元件。

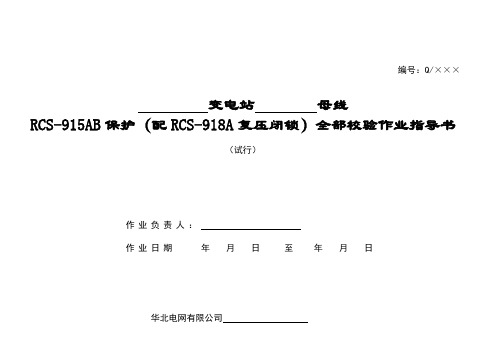

编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）全部校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王彭本作业指导书自发布之日起执行。

第 1 页共 34 页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)全部项目的检验(含部分检验)。

本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)第 2 页共 34 页3修前准备3.1准备工作安排3.2人员要求3.3备品备件第 3 页共 34 页3.4工器具3.5材料第 4 页共 34 页3.6危险点分析3.7安全措施第 5 页共 34 页3.8人员分工第 6 页共 34 页4. RCS-915AB保护(配RCS-918A型复压闭锁)全部检验流程图工作负责人：第 7 页共 34 页5作业程序及作业标准(试验记录见附录B)5.1开工5.2检验电源的使用5.3检修验内容和检验方法第 8 页共 34 页第 9 页共 34 页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）设备主要技术参数附录B（资料性附录）母线RCS-915AB保护(配RCS-918A复压闭锁装置)全部检验试验报告B．1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．1．1 交流电流通道零漂检查B．7．1．2交流电压通道零漂检查B．7．1．4交流电压采样精度检验（通入60V电压）B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．7．2．1交流通道零漂检查B．7．2．2交流电压采样精度检验（通入60V电压）B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．8．2 RCS-918A复压闭锁装臵整定值单核对B．8．3复式比率差动最小动作电流定值检验(无制动电流, 要求：误差≯±5%)B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10信号告警的检验B．11．1各支路中性线电流的测试B．11．2差电流的检验要求：I N=5A，I cd≯250mA；I N=1A，I cd≯50mA。

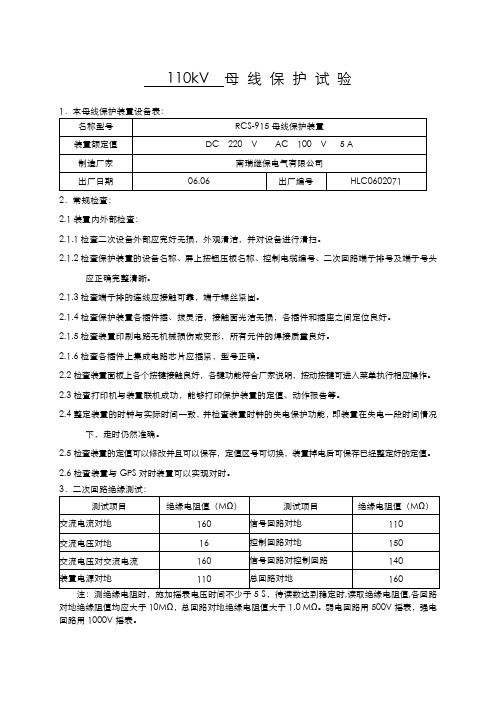

110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。

2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。

2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。

2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。

2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。

2.1.6检查各插件上集成电路芯片应插紧，型号正确。

2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。

2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。

2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。

2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。

2.6检查装置与GPS对时装置可以实现对时。

对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。

弱电回路用500V摇表，强电回路用1000V摇表。

5.2失灵接点开入：5.3其他开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A ，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A 、B 、C相故障电流，母差保护不动作。

110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。

2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。

2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。

2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。

2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。

2.1.6检查各插件上集成电路芯片应插紧，型号正确。

2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。

2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。

2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。

2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。

2.6检查装置与GPS对时装置可以实现对时。

3．二次回路绝缘测试：对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。

弱电回路用500V摇表，强电回路用1000V摇表。

4．保护装置程序版本：5.1刀闸位置开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：I1=1.0A情况8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A、B、C相故障电流，母差保护不动作。

***kV****变电站
220kV母线保护检验调试报告
(RCS-915AB)
一.检验设备的基本信息
1.1保护装置基本信息
1.2保护软件版本及程序校验码核查
二．检验条件
三.RCS-915AB微机母线差动保护校验
3.1 保护外观及内部插件检查
3.2 绝缘检查
3.3保护时钟失电保护功能检验
3.4开关量输入回路检验
3.4.1开关量输入回路1
3.4.2开关量输入回路刀闸辅助接点
3.4.3开关量输入回路3—失灵启动接点
3.5模数变换系统检验
3.5.1 零漂及模拟量输入的幅值特性
零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V
3.5.1.1保护板液晶屏显示值
3.5.1.2管理板液晶屏显示值
3.5.2 模拟量输入的相位特性
液晶屏显示相角以U A为基准值
3.6保护定值检验
3.6.1差动起动电流定值检验
3.6.2差动保护比率制动特性检验
3.6.3差动保护复合电压定值校验
3.6.4 支路TA断线、TA异常定值校验
3.6.5 母联TA断线、TA异常定值校验
3.6.6失灵保护复合电压定值校验
3.6.6失灵保护动作时间定值校验
3.6.7母联过流、充电保护定值校验
3.7出口回路检查
3.8信号输出接点检查
3.9整组试验
四.结合定检完成的其他工作及尚存在的缺陷:
五.本次检验结论：
工作负责人签名。

220kV母线RCS915AB型保护调试报告1.外观及接线检查序号项目结果1检查装置是否有机械及电器上的损坏2装置地线与变电站接地网可靠连接且整机接地良好3装置端子排接线螺丝是否紧固连接正确4各插件元件无虚焊、脱焊现象，接触可靠2.逆变电源自启动试验试验项目试验结果直流电源缓慢上升的自启动试验拉合直流电源的自启动试验及保护不应误动3.装置初步上电检查检查项目检查结果键盘功能打印机联机情况时钟整定4.保护软件检查保护型号模块名称版本号CRC码生成时间RCS-915AB 保护板管理板面板5.开关量输入检查5.1刀闸位置开入检验5.1.1将模拟屏上的刀闸位置强制小开关拔到中间位置（自动），分别短接下列端子，从面板上可以观察到对应的运行状态灯应亮。

再将各支路的小开关拔到“分”位置，对应的运行状态灯熄灭。

各支路切换到I母：检验结果：_____各支路切换到II母：检验结果:_____5.1.2把所有小开关分别拨到“合”位置，对应的状态运行灯应亮。

检验结果：_____5.2失灵接点开入检验在保护屏后开入量端子排上分别短接各失灵开入量与公共端，查看I母失灵、II母失灵信号灯点亮情况应正确。

检验结果：正确5.3保护功能投退检验分别投退各压板、功能切换手把由液晶屏幕查看开入量状态显：检验项目检验结果检验项目检验结果投母差互联状态单母运行充电保护投入断路器失灵失灵电压解除母联非全相I母PT投母联带路II母PT投检修状态——6.精度检查6.1电流精度检查间隔名称相别加入值保护板管理板1#主变Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°闻喜Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°2#主变Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°绛县Ａ0.1A0.5A1A0°0°0°Ｂ0.1A0.5A1A240°240°240°Ｃ0.1A0.5A1A120°120°120°大差电流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1AI母差流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1AII母差流A0.1A0.5A1A B0.1A0.5A1A C0.1A0.5A1A6.2相电压精度检查名称相别加入值保护板管理板Ⅰ母A10V30V57.74V0°0°0°B10V30V57.74V240°240°240°C10V30V57.74V120°120°120°Ⅱ母A10V30V57.74V0°0°0°B10V30V57.74V240°240°240°C10V30V57.74V120°120°120°6.3线电压精度检查名称相别加入值保护板管理板Ⅰ母A10V50V100V B10V50V100V C10V50V100VⅡ母A10V50V100V B10V50V100V C10V50V100V7.定值检查名称相别启动电流电流断线报警高定值1.0A低定值0.5A定值0.5Ａ0.95倍 1.05倍0.95倍 1.05倍0.95倍 1.05倍Ⅰ母ＡＢＣⅡ母ＡＢＣ名称相别低电压负序电压零序电压定值30V 定值8V 定值10V 0.95倍1.05倍0.95倍1.05倍0.95倍1.05倍Ⅰ母ＡＢＣⅡ母ＡＢＣ8.比率制动特性（Ｋh ＝0.7K L =0.6启动值设为2.0A）母联开关位置Ｉ1Ｉ2Ｋ合位 5.0510.7240.83分位5 1.30.671.89.出口及逻辑回路检查9.１合上保护电源，投母差保护及出口跳闸压板，投母差保护控制字，依次向各相通入电流，模拟区内故障，各出口跳闸接点均由开到闭。

RCS-915AB保护装置校验1危险点分析2安全措施--------------------------3母线保护全部校验流程图4.作业程序和作业标准(试验记录见附录A) 4.1开工4.2检修电源的使用4.3检修内容及结果-------------5.验收记录-------------附录A（资料性附录）RCS-915AB母线保护全部检验试验报告1 检验报告填写说明本检验报告适用于RCS-915AB母线保护。

检验人员根据具体工程的保护功能配置，选择相应调试项目。

检验人员对检验报告中所列的保护检验项目，在其对应表格内划“/“表示删除。

试验说明：a)注意：动作信号灯是否同设计要求一致；b)注意：保护动作出口继电器是否同设计要求一致；c)用“X”表示不动作/不正确，用“√”表示动作/正确。

2 装置外观及接线检查3 绝缘电阻及介质强度检测-------------3.1 绝缘电阻检查3.2 介质强度检查4 逆变电源的检验检验逆变电源的自启动性能5 通电初步检查5.1 保护单元通电检查-------------5.2 管理单元通电检查5.3 液晶板检验6 定值整定-------------7 开入量回路检查7.1 隔离开关接点检查--------------------------7.3 其他开入及压板检查-------------7.4 隔离开关位置强投检验7.5 切换把手检查8 功耗测量直流功耗测量9 模数变换系统检验9.1 采样通道的零漂试验-------------9.2 电流幅值试验9.3 电流相位试验-------------9.4 电压幅值试验9.5 电压相位试验10 保护定值检验10.1 母差启动定值-------------10.2 比率制动特性检验比率制动系数：10.3 复合电压闭锁定值校验10.3.1 低电压定值校验10.3.2 负序电压定值校验-------------10.3.3 零序电压定值校验10.4 充电保护定值校验10.4.1 母联充电保护10.4.2 分段充电保护10.4.2.1 分段I充电保护10.4.2.2 分段II充电保护-------------10.510.5.1 母联失灵保护动作定值及动作时间校验I母任意一回故障电流；I210.5.2 母联死区保护动作定值及动作时间校验I1：I母任意一回故障电流；I2：母联电流10.5.2.1 母联在分位-------------10.5.2.2 母联在合位10.5.3 母联非全相保护动作定值及动作时间校验10.6 母联、分段过流定值校验10.6.1 母联过流电流定值10.6.2 母联过流零序电流定值-------------10.6.3 分段I过流电流定值10.6.4 分段I过流零序定值10.6.5 分段II过流电流定值-------------10.6.6 分段II过流零序定值10.7 失灵保护检验10.7.1-------------10.7.210.8 TA断线校验10.9 TV断线校验-------------11 输出触点和信号检查11.1 输出接点检查-------------11.2 信号检查11.3 录波信号-------------12 整组试验12.1 整组动作时间测量12.2 外部逻辑回路检查13 断路器传动试验14 定值与开关量状态检查-------------16-------------。
