常用包装卡纸折叠纸盒的结构尺寸标注规范
1．盒体尺寸
折叠纸盒示意图如图1所示。
折叠纸盒结构平面图尺寸为盒片压痕线中间的尺寸、压痕线中间线到模切线之间的尺寸。
图1 纸盒示意图
L—平行于插入式盒盖连接线的尺寸；
B—纸盒底面积密封边尺寸；
H—盒盖与盒底间尺寸。
2．尺寸规格
设计、生产包装用插入式卡纸折叠纸盒应参考表1的尺寸规格、纸板克重及材质类别推荐。
锁底式折叠纸盒、自锁底式折叠纸盒可参考使用。
表1常用药品包装用插入式卡纸折叠纸盒的外形尺寸规格。

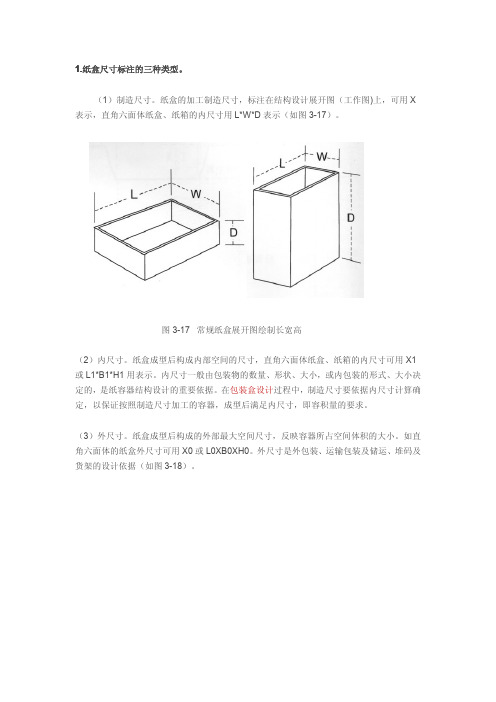

1.纸盒尺寸标注的三种类型。
（1）制造尺寸。
纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X 表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。
图3-17常规纸盒展开图绘制长宽高（2）内尺寸。
纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。
内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。
在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。
（3）外尺寸。
纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。
如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。
外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。
图18图192.纸盒设计图标注方法。
（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。
（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。
（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。
（4）纸板名称、规格、厚度可在技术要求中提出。
3.管型折叠纸盒的结构与尺寸规范。
（1）粘贴翼倒角角度：10*15。
（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。
（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。
（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。
（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。
（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。
（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。
Kt猫白：120 粉：77 绿6 黑2 红1
默认左线过珠，右线加珠，特殊情况会加以说明
一、1，起头6粉
二、1，加4粉 2，过1，加3粉重复2，，，，，过2，加2粉
三、1,加3粉对串 2，过1，加2粉，对串重复2，，，，过2，加1粉
四、1，加1粉2绿 2，过1，加1绿1粉 3，过1，加2粉，对串
重复3，，，，，，，，，过2，加1粉
五、1，右过1，加1粉1白1绿 2，左过2，右加1白1绿
3，过2，加1白1粉重复3，，，过3，加1白
加头，过线至2颗绿色珠子中间的那颗白色珠子
1，加2白1红2白 2，过1，加3白 3，过1，加4白
4，过1，加4白 5，过1，加4白 6，过2，加2白
7，过1，加2白1黑1白 8，过1，加4白 9，过2，加1黑2白10，过2，加2白 11，过1，加4白 12，过2，加2白
13，过1，加4白 14，过2，加2白 15，过1，加4白16，过3，敬爱1白 17，左右各过1，右加3白
18，过2，加2白 19，过1，加4白 20，过2，加2白21，过3，加2白 22，过1，加3白 23，过3，加2白24，过1，加4白 25，过3，加2白 26，过2，加2白27，左过3，左加2白 28，右过3，右加1白
29，左过2，右过1，右加2白 30，左过4，右加1白
耳朵做2个4珠圆，蝴蝶结见图
手位置和做法见图
脚的位置见图
脚做法，1，左加1白，右加2白 2，左加1白，右加2白 3，左加1白，右加1白，打结，完成。
第三部分包装纸盒结构设计一、小包装纸盒结构设计根据玻璃瓶的形体结构，小包装纸盒设计为管式自锁底折叠纸盒（如图4），形状为正四棱柱体，便于自动化生产和装盒，以提高效率。
图4 小包装纸盒平面展开图1、纸盒的尺寸计算（1）内部尺寸根据公式Xi=Xmax+kxi分别计算纸盒长、宽、高三个方向的尺寸。
由第一部分计算知道，玻璃瓶的最大外尺寸分别为：Lmax=Bmax=43mm, Hmax=87mm,则纸盒尺寸分别为：Li=Lmax+kLi=43+(3~5)=43+5=48mm (内装物玻璃瓶为刚性物体，KLi取大值）Bi=Li=48mm (玻璃瓶为圆柱体，固纸盒长、宽等）Hi=Hmax+kHi=87+(1~3)=90mm (内装物玻璃瓶为刚性物体，KHi取大值）(2)制造尺寸将体板从左至右编号为1~4。
查表得纸板厚度为0.5mm。
体板1为复“ U”型，故有L1=48+（2-1）*0.5=48.5mm;体板2、3为“ U”型，故有L2=L3=48+2*0.5=49mm;体板4为复“ L”型，故有L4=48+（2-0.5）*0.5=48.75mm;高度方向上：H1=Hi=90mm;H2=H4=90=2*0.5=91mm;H3=90+4*0.5=92mm。
(3)外部尺寸按公式Xo=X+t计算如下。
按照玻璃瓶质量和小纸盒容积，查相关标准取t=0.5mm。
L1o=L1+t=48.5+0.5=49mmL2o=L3o=49+0.5=49.5mmL4=L4o+0.5=48.75+0.5=49.25mmH1o=H1+t=90+0.5=90.5mmH2o=H4o=91+0.5=91.5mmH3o=H3+0.5=92+0.5=92.5mm2、盒盖结构为便于多次开启使用，采用大众化的插入式结构，其具体结构见图4。
3、盒底结构根据强度要求，同时考虑到机械化生产和自动化装盒，此盒采用结构较为合理的自锁底结构，便于生产和流通。
盒底结构见纸盒图示。
