(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720794242.1(22)申请日 2017.07.03(73)专利权人 天津科润自动化技术有限公司地址 300000 天津市滨海新区兆发新村8号融科大厦405-406室(72)发明人 王健 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种用于锂电池均衡充电的保护板(57)摘要本实用新型公开了一种用于锂电池均衡充电的保护板,属于锂电池设备领域,包括阴极插头和空气开关,所述阴极插头安装在总电路板的上方,所述总电路板上设置有充电控制开关、放电控制开关和所述空气开关,所述空气开关上方设置有阳极插头,所述空气开关由接线柱、绝缘套和断路器组成,所述总电路板上还设置有多个锂电池放置槽,所述锂电池放置槽另一侧设置有单个控制开关,所述充电控制开关与充电管栅极相连接。
本实用新型可以对锂电池均衡充电过程中的电流和电压提供检测和实时保护,安全性能高,可以满足锂电池的化学特性需求,并且具备单个锂电池充电功能,更方便使用。
权利要求书1页 说明书3页 附图2页CN 206894299 U 2018.01.16C N 206894299U1.一种用于锂电池均衡充电的保护板,其特征在于:包括阴极插头(1)和空气开关(13),所述阴极插头(1)安装在总电路板(2)的上方,所述总电路板(2)上设置有充电控制开关(3)、放电控制开关(4)和所述空气开关(13),所述空气开关(13)上方设置有阳极插头(14),所述空气开关(13)由接线柱(1301)、绝缘套(1302)和断路器(1303)组成,所述总电路板(2)上还设置有多个锂电池放置槽(11),所述锂电池放置槽(11)另一侧设置有单个控制开关(12),所述充电控制开关(3)与充电管栅极(7)相连接,所述充电管栅极(7)通过电压表(8)与锂电池保护芯片(9)相连接,所述锂电池保护芯片(9)下方设置有过流检测保护电阻(10),所述放电控制开关(4)与放电管栅极(5)相连接,所述放电管栅极(5)、所述充电管栅极(7)、所述电压表(8)、所述锂电池保护芯片(9)、所述过流检测保护电阻(10)设置在控制电路板(6)内部。

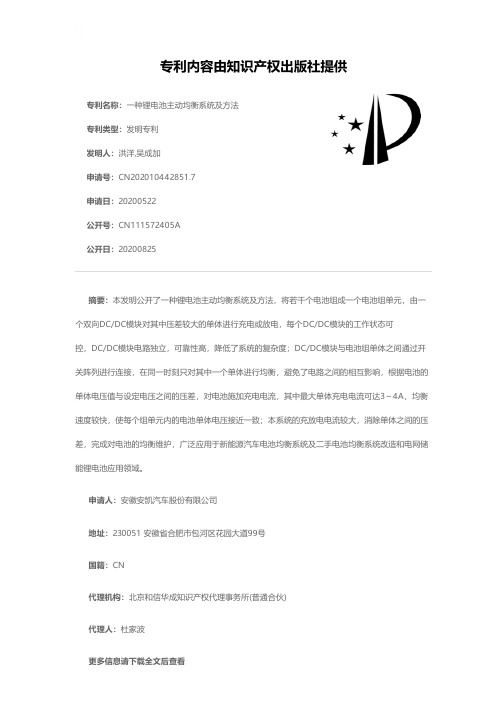

专利名称:一种锂电池主动均衡系统及方法专利类型:发明专利
发明人:洪洋,吴成加
申请号:CN202010442851.7
申请日:20200522
公开号:CN111572405A
公开日:
20200825
专利内容由知识产权出版社提供
摘要:本发明公开了一种锂电池主动均衡系统及方法,将若干个电池组成一个电池组单元,由一个双向DC/DC模块对其中压差较大的单体进行充电或放电,每个DC/DC模块的工作状态可
控,DC/DC模块电路独立,可靠性高,降低了系统的复杂度;DC/DC模块与电池组单体之间通过开关阵列进行连接,在同一时刻只对其中一个单体进行均衡,避免了电路之间的相互影响,根据电池的单体电压值与设定电压之间的压差,对电池施加充电电流,其中最大单体充电电流可达3~4A,均衡速度较快,使每个组单元内的电池单体电压接近一致;本系统的充放电电流较大,消除单体之间的压差,完成对电池的均衡维护,广泛应用于新能源汽车电池均衡系统及二手电池均衡系统改造和电网储能锂电池应用领域。
申请人:安徽安凯汽车股份有限公司
地址:230051 安徽省合肥市包河区花园大道99号
国籍:CN
代理机构:北京和信华成知识产权代理事务所(普通合伙)
代理人:杜家波
更多信息请下载全文后查看。
专利名称:一种锂电池组均衡充电器
专利类型:实用新型专利
发明人:程章格,谷若雨,王海波,周宇,曾宇航,赵宗政,刘和平,邓力,余传祥
申请号:CN201420107160.1
申请日:20140311
公开号:CN203707855U
公开日:
20140709
专利内容由知识产权出版社提供
摘要:本实用新型的目的就是提供一种成本低、结构简单的锂电池组均衡充电器。
即一种锂电池组均衡充电器,包括相互串联的第一充电单元、第二充电单元、第三充电单元、第四充电单元和直流电源。
以及与各个充电单元并联的第一稳压二极管、第二稳压二极管、第三稳压二极管和第四稳压二极管。
本实用新型能够保证锂电池组多个锂电池均衡充电。
并且在本实用新型的优选方式中,能在电池将要充满时进行涓流充电,提高了电池的使用寿命,大大地降低了成本。
申请人:重庆大学
地址:400044 重庆市沙坪坝区沙正街174号
国籍:CN
代理机构:重庆大学专利中心
代理人:王翔
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011149510.7(22)申请日 2020.10.23(71)申请人 南京拓途电子有限公司地址 210046 江苏省南京市栖霞区仙林街道纬地路9号F6栋327室(72)发明人 唐寅寅 张成 张晨 (51)Int.Cl.H02J 7/00(2006.01)H02H 7/18(2006.01)(54)发明名称一种锂电池板并联充放电均衡方法及其实现电路(57)摘要本发明公开了一种锂电池板并联充放电均衡的实现电路,适用于配备升降压充电电路、充电完成自动断电、电池电量均衡等功能的锂电池板,包括并联限流模块、微控制器、并联开关模块、输出保护模块。
并联限流模块输入端连接锂电池板输出端,输出端连接输出保护模块输入端。
微控制器输入端连接并联限流模块输出端、锂电池板输出端、并联开关模块充电端口,输出端连接并联开关模块控制端。
并联开关模块输入端连接并联限流模块输出端,控制端连接微控制器输出端,输出端连接锂电池板充电端。
输出保护模块输入端连接并联限流模块输出端,输出端连接负载。
电路均集成在一块印制电路板上,提供与锂电池板连接的接口,不用更改原锂电池板的拓扑,方便使用。
权利要求书2页 说明书4页 附图2页CN 112134334 A 2020.12.25C N 112134334A1.一种锂电池板并联充放电均衡的实现电路,其特征在于,包括并联限流模块、微控制器、并联开关模块、输出保护模块、充电模块;所述并联限流模块的输入端连接各个锂电池板的输出端,输出端连接所述输出保护模块的输入端;所述微控制器的输入端连接所述并联限流模块的输出端进行并联电压检测,还连接各个锂电池板的输出端进行各个锂电池板的电压检测,还连接所述并联开关模块的充电端口进行供电检测,输出端连接所述并联开关模块的控制端;所述并联开关模块输入端连接所述并联限流模块的输出端,控制端连接所述微控制器的输出端,输出端连接各个锂电池板的充电端;所述输出保护模块的输入端连接所述并联限流模块的输出端,输出端即为整个电路的输出,连接负载;所述输出保护模块为过流保护电路。

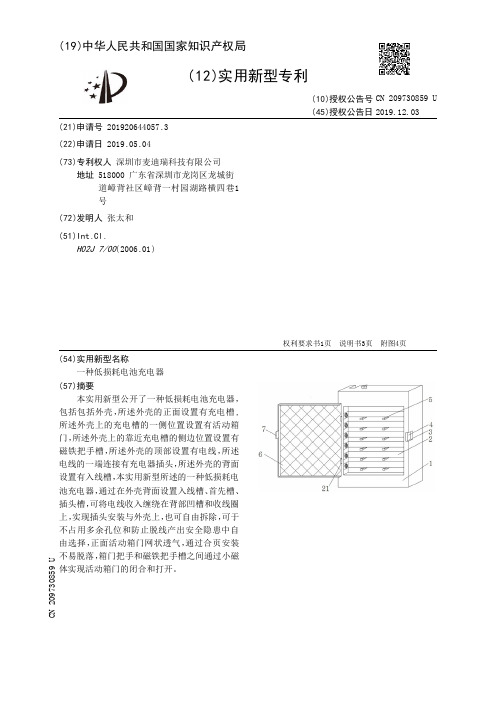

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920644057.3(22)申请日 2019.05.04(73)专利权人 深圳市麦迪瑞科技有限公司地址 518000 广东省深圳市龙岗区龙城街道嶂背社区嶂背一村园湖路横四巷1号(72)发明人 张太和 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种低损耗电池充电器(57)摘要本实用新型公开了一种低损耗电池充电器,包括包括外壳,所述外壳的正面设置有充电槽,所述外壳上的充电槽的一侧位置设置有活动箱门,所述外壳上的靠近充电槽的侧边位置设置有磁铁把手槽,所述外壳的顶部设置有电线,所述电线的一端连接有充电器插头,所述外壳的背面设置有入线槽,本实用新型所述的一种低损耗电池充电器,通过在外壳背面设置入线槽、首先槽、插头槽,可将电线收入缠绕在背部凹槽和收线圈上,实现插头安装与外壳上,也可自由拆除,可于不占用多余孔位和防止脱线产出安全隐患中自由选择,正面活动箱门网状透气,通过合页安装不易脱落,箱门把手和磁铁把手槽之间通过小磁体实现活动箱门的闭合和打开。
权利要求书1页 说明书3页 附图4页CN 209730859 U 2019.12.03C N 209730859U权 利 要 求 书1/1页CN 209730859 U1.一种低损耗电池充电器,其特征在于:包括外壳(1),所述外壳(1)的正面设置有充电槽(2),所述外壳(1)上的充电槽(2)的一侧位置设置有活动箱门(6),所述外壳(1)上的靠近充电槽(2)的侧边位置设置有磁铁把手槽(3),所述外壳(1)的顶部设置有电线(16),所述电线(16)的一端连接有充电器插头(12),所述外壳(1)的背面设置有入线槽(8),所述入线槽(8)连接有收线槽(9),所述收线槽(9)的一侧设置有插头槽(14),所述入线槽(8)和插头槽(14)上设置有压线装置(11)。
专利名称:一种电池组充电均衡控制电路
专利类型:发明专利
发明人:陈建胜,陈达民,夏传帮,曹辉,李昌静,潘世奇,周耀庭,万晓,陈长杰,李矗,李武,潘鹏,蔡延华,周侃,金林,刘平,
关平
申请号:CN201310163995.9
申请日:20130507
公开号:CN103227492A
公开日:
20130731
专利内容由知识产权出版社提供
摘要:本申请公开了一种电池组充电均衡控制电路,电池组包括至少两个电池单体,该均衡控制电路包括:与电源线相连接、且分别与至少两个电池单体相连接的充电电路;分别与至少两个电池单体相连接的电压检测电路;与电压检测电路相连接的电压比较器;与电压比较器相连接,且与充电电路相连接的控制器;与多个充电电路相连接,且与控制器相连接的均流电路。
该电路不仅为充电电路设定了不同的充电模式或充电档位,并根据电池组内电池单体之间的电压对充电情况进行控制,实现电池单体之间更加均衡,而且还可以降低充电速度较快的电池单体的充电速度,以达到电池组内各节电池单体均衡充电的目的。
申请人:国家电网公司,浙江省电力公司,温州电力局,深圳市泰昂能源科技股份有限公司
地址:100031 北京市西城区西长安街86号
国籍:CN
代理机构:北京集佳知识产权代理有限公司
代理人:王宝筠
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408400.4(22)申请日 2019.03.28(73)专利权人 徐州野马锂电科技有限公司地址 221700 江苏省徐州市丰县大学生创业园(72)发明人 渠伟伟 李猛 王晓勇 廉乐 (74)专利代理机构 南京聚匠知识产权代理有限公司 32339代理人 黎昔耀(51)Int.Cl.H02J 7/00(2006.01)H01M 10/42(2006.01)(54)实用新型名称一种低速电动车锂离子电池组电压均衡设备(57)摘要本实用新型公开了一种低速电动车锂离子电池组电压均衡设备,包括外壳、支撑板、电源开关一、电源开关二、电源、均衡板、散热片、均衡电阻、专用对插接口、散热风扇及电源外接插头,电源安装在外壳的底板上,底板上设置有支撑板,电源外接插头与电源连接,均衡板安装在支撑板的顶部,均衡板的下面设置有散热片及均衡电阻,均衡板上面安装有专用芯片,外壳右侧内壁上安装有散热风扇,散热风扇的上方设置有专用对插接口,外壳左侧外壁上设置有电源开关一及电源开关二。
本实用新型能够保证锂电池组中各串电芯电压的均衡,延长电池使用寿命;还能够增大均衡电流,提高锂电池组的充电效率。
权利要求书1页 说明书4页 附图2页CN 209571850 U 2019.11.01C N 209571850U权 利 要 求 书1/1页CN 209571850 U1.一种低速电动车锂离子电池组电压均衡设备,包括用于判定锂离子电池组中每串电池电压的专用芯片(7),其特征在于,包括外壳(1)、支撑板(2)、电源开关一(3)、电源开关二(4)、电源(5)、均衡板(6)、散热片(8)、均衡电阻(9)、专用对插接口(10)、散热风扇(11)及电源外接插头(12),所述外壳(1)为中空的长方体结构,所述电源(5)安装在外壳(1)的底板上,底板上电源(5)的四周对称设置有支撑板(2),所述电源外接插头(12)穿过外壳(1)的一个侧面与电源(5)连接,所述均衡板(6)安装在支撑板(2)的顶部,所述均衡板(6)的下面设置有散热片(8)及均衡电阻(9),所述专用芯片(7)安装在均衡板(6)的上面,所述外壳(1)的右侧面的内壁上安装有散热风扇(11),所述外壳(1)上位于散热风扇(11)的上方设置有专用对插接口(10),所述专用对插接口(10)与专用芯片(7)、均衡电阻(9)及电源(5)电性连接,所述外壳(1)的左侧面的外壁上设置有一对水平平行排布的电源开关一(3)及电源开关二(4)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920542073.1
(22)申请日 2019.04.20
(73)专利权人 河南品志高新能源科技有限公司
地址 450000 河南省郑州市二七区马寨镇
东方路55号
(72)发明人 汪桥 宋铁群 高磊 薛亮亮
(51)Int.Cl.
H02J 7/00(2006.01)
(54)实用新型名称锂电池组充电均衡板用功率调节电路(57)摘要本实用新型公开了锂电池组充电均衡板用功率调节电路,包括功率采集电路、反馈调频电路和整流输出电路,所述功率采集电路采集锂电池均衡板工作时电源的功率信号,所述反馈调频电路分两路接收功率采集电路输出信号,一路运用三极管Q1、三极管Q2和稳压管D5组成恒流源电路稳定信号电位,二路运用二极管D2、二极管D3组成限位电路对信号限幅,最后两路信号一起输入电阻R4-电阻R6和电容C6-电容C8组成的选频电路内,并且运用可控硅VTL1和稳压管D6组成异常信号检测电路反馈调节恒流源电路输出信号电位,最后整流输出电路运用二极管D7、二极管D8和可变电阻RW1组成整流电路对信号整流后输出,能够将功率信号转换为锂电池组充电均衡板
电源功率的补偿信号。
权利要求书1页 说明书3页 附图1页CN 209730852 U 2019.12.03
C N 209730852
U
权 利 要 求 书1/1页CN 209730852 U
1.锂电池组充电均衡板用功率调节电路,包括功率采集电路、反馈调频电路和整流输出电路,其特征在于:所述功率采集电路采集锂电池均衡板工作时电源的功率信号,所述反馈调频电路分两路接收功率采集电路输出信号,一路运用三极管Q1、三极管Q2和稳压管D5组成恒流源电路稳定信号电位,二路运用二极管D2、二极管D3组成限位电路对信号限幅,最后两路信号一起输入电阻R4-电阻R6和电容C6-电容C8组成的选频电路内,筛选出单一频率的信号输入整流输出电路内,并且运用可控硅VTL1和稳压管D6组成异常信号检测电路反馈调节恒流源电路输出信号电位,最后整流输出电路运用二极管D7、二极管D8和可变电阻RW1组成整流电路对信号整流后输出,也即是为锂电池均衡板工作时电源功率的补偿信号;
所述反馈调频电路包括三极管Q1,三极管Q1的发射极接电阻R3的一端,三极管Q1的基极接二极管D4的负极和三极管Q2的集电极,二极管D4的正极接电阻R2的一端,电阻R2的另一端接电阻R3的另一端和二极管D2的负极、二极管D3的正极,三极管Q1的集电极接三极管Q2的基极和稳压管D5的负极、电容C5的一端,稳压管D5的正极接地,三极管Q2的发射极接二极管D2的正极、二极管D3的负极和电阻R4、电容C6的一端,电容C6的另一端接电阻R6、电容C7的一端,电阻R4的另一端接电容C8、电阻R5的一端,电阻R6、电容C8的另一端接地,电容C7的另一端接电阻R5的另一端和可控硅VTL1的正极、稳压管D6的负极,可控硅VTL1的控制极接稳压管D6的正极和电阻R8、电容C9的一端,电阻R8、电容C9的另一端接地,可控硅VTL1的负极接电阻R7的一端,电阻R7的另一端接电容C5的另一端。
2.根据权利要求1所述的锂电池组充电均衡板用功率调节电路,其特征在于:所述整流输出电路包括二极管D7,二极管D7的正极接可控硅VTL1的正极和电容C10、电容C12的一端以及二极管D8的负极,二极管D7的负极接电容C10的另一端和可变电阻RW1的触点2,可变电阻RW1的触点1接二极管D8的正极和电容C12的另一端,可变电阻RW1的触点3接电阻R9的一端,电阻R9的另一端接信号输出端口。
3.根据权利要求2所述的锂电池组充电均衡板用功率调节电路,其特征在于:所述功率采集电路包括型号为AD8318的功率采集器J1,功率采集器J1的电源端接电容C1的一端和电源+5V,功率采集器J1的接地端接地,功率采集器J1的输出端接电容C1的另一端和电阻R1的一端、稳压管D1的负极,稳压管D1的正极接地,电阻R1的另一端接电容C2的一端和二极管D2的负极,电容C2的另一端接地。
