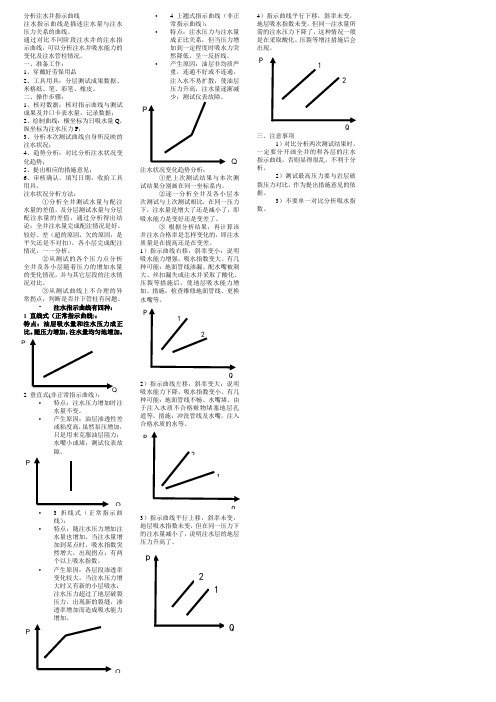

分析注水井指示曲线 注水指示曲线是描述注水量与注水压力关系的曲线。
通过对比不同阶段注水井的注水指示曲线,可以分析注水井吸水能力的变化及注水管柱情况。
一、准备工作: 1、穿戴好劳保用品 2、工具用具:分层测试成果数据、米格纸、笔、彩笔、橡皮。
二、操作步骤: 1、核对数据:核对指示曲线与测试成果及井口卡表水量,记录数据;2、绘制曲线:横坐标为日吸水量Q ,纵坐标为注水压力P ;3、分析本次测试曲线自身所反映的注水状况;4、趋势分析:对比分析注水状况变化趋势;5、提出相应的措施意见;6、审核确认,填写日期,收拾工具用具。
注水状况分析方法: ①分析全井测试水量与配注水量的差值,及分层测试水量与分层配注水量的差值,通过分析得出结论:全井注水量完成配注情况是好、较好、差(超的原因,欠的原因,是平欠还是不对扣),各小层完成配注情况,一一分析。
②从测试的各个压力点分析全井及各小层随着压力的增加水量的变化情况,并与其它层段的注水情况对比。
③从测试曲线上不合理的异常拐点,判断是否井下管柱有问题。
• 注水指示曲线有四种:1 直线式(正常指示曲线):特点:油层吸水量和注水压力成正比。
随压力增加,注水量均匀地增加。
2 垂直式(非正常指示曲线):• 特点:注水压力增加时注水量不变。
• 产生原因:油层渗透性差或粘度高,虽然泵压增加,只是用来克服油层阻力;水嘴小或堵;测试仪表故障。
线):•特点:随注水压力增加注水量也增加,当注水量增加到某点时,吸水指数突然增大,出现拐点;有两个以上吸水指数。
•产生原因:各层段渗透率变化较大,当注水压力增大时又有新的小层吸水;注水压力超过了地层破裂压力,出现新的裂缝,渗透率增加而造成吸水能力增加。
•4 上翘式指示曲线(非正常指示曲线): • 特点:注水压力与注水量成正比关系,但当压力增加到一定程度时吸水力突然降低,呈一反折线。
• 产生原因:油层非均质严重,连通不好或不连通,注入水不易扩散,使油层压力升高,注水量逐渐减少;测试仪表故障。

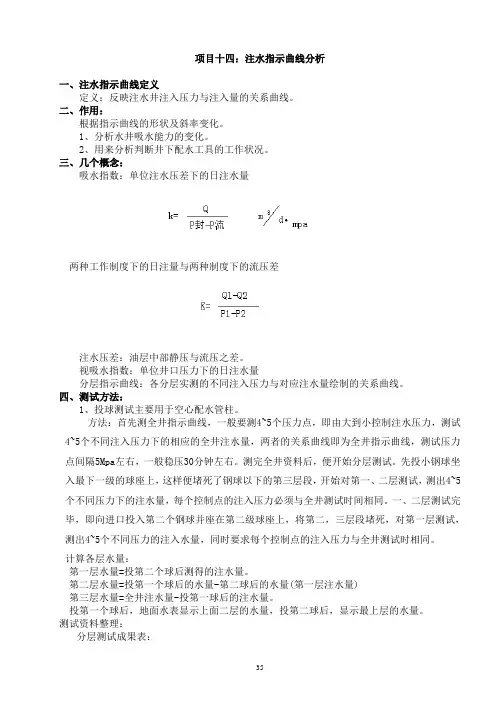

项目十四:注水指示曲线分析一、注水指示曲线定义定义:反映注水井注入压力与注入量的关系曲线。
二、作用:根据指示曲线的形状及斜率变化。
1、分析水井吸水能力的变化。
2、用来分析判断井下配水工具的工作状况。
三、几个概念:吸水指数:单位注水压差下的日注水量两种工作制度下的日注量与两种制度下的流压差注水压差:油层中部静压与流压之差。
视吸水指数:单位井口压力下的日注水量分层指示曲线:各分层实测的不同注入压力与对应注水量绘制的关系曲线。
四、测试方法:1、投球测试主要用于空心配水管柱。
方法:首先测全井指示曲线,一般要测4~5个压力点,即由大到小控制注水压力,测试4~5个不同注入压力下的相应的全井注水量,两者的关系曲线即为全井指示曲线,测试压力点间隔5Mpa左右,一般稳压30分钟左右。
测完全井资料后,便开始分层测试。
先投小钢球坐入最下一级的球座上,这样便堵死了钢球以下的第三层段,开始对第一、二层测试,测出4~5个不同压力下的注水量,每个控制点的注入压力必须与全井测试时间相同。
一、二层测试完毕,即向进口投入第二个钢球并座在第二级球座上,将第二,三层段堵死,对第一层测试,测出4~5个不同压力的注入水量,同时要求每个控制点的注入压力与全井测试时相同。
计算各层水量:第一层水量=投第二个球后测得的注水量。
第二层水量=投第一个球后的水量-第二球后的水量(第一层注水量)第三层水量=全井注水量-投第一球后的注水量。
投第一个球后,地面水表显示上面二层的水量,投第二球后,显示最上层的水量。
测试资料整理:分层测试成果表:绘制分层指示曲线:P井下流量计测试,主要用于偏心配注。
(例如有3个层)它是向井内下入井下流量计,先下到最下一层(Ⅲ)测得水量为最下层(Ⅲ)的水量,然后上提,到中间层(Ⅱ)测得水量为中间层加最下层的水量(Ⅱ+Ⅲ),再上提到最上层,测得的水量为全井水量(Ⅰ+Ⅱ+Ⅲ)。
计算各层水量:Ⅰ层=测3-测2Ⅱ层=测2-测1Ⅲ层=测1测试资料整理:绘制指示曲线:五、指示的形状及分析常见的有:直线式、折线式、垂直式、上翘式、曲折式、递减式、汽穴式。
注水井指示曲线的识别分析1、指示曲线右移,斜率变小如图2—6—7所示,说明吸水能力增强,吸水指数变大。
曲线I为第一阶段指示曲线,曲线Ⅱ为第二阶段指示曲线。
由图2—6—7可看出,在同注水压力p2下,原来的注水量为Q12,后来的注水量为QⅡ2,而QⅡ2> Q12,即同一注水压力下的注水量增大了,说明吸水能力变好了。
2、指示曲线左移,斜率变大如图2—6—8所示,说明吸水能力下降,吸水指数变小。
从图2—6—8可以看出,在同一注水压力p下的注水量由原来的Q1下降为QⅡ,所以吸水能力下降。
3、指示曲线平行上移如图2—6—9所示,由于曲线平行移动,斜率未变,地层压力升高后,要保持同样的注水量,必须提高注水压力。
因此,只是曲线平行上移时,说明底层吸水指数未变,而是注水层的地层压力升高了。
4、指示曲线平行下移如图2—6—10所示,曲线平行下移,其地层吸水指数未变。
但同一注水量所需要的注水压力由原来的p1下降为pⅡ,说明地层压力下降了。
一般在采取酸化、压裂等增注措施后出现这种情况。
以上仅就直线只是曲线情况比较复杂,但基本是这四种变化情况的不同组合。
5、分析吸水能力变化要注意的问题(1)分析地层吸水能力的变化,必须用有效压力来绘制地层真实曲线。
若用井口实测注水压力绘制指示曲线,必须是在同一管柱所测指示曲线对比吸水能力的变化。
不同管柱结构所测的指示曲线,由于井内压力损失不同,用来进行对比和分析地层吸水能力的变化误差较大。
(2)由于井下工具工作状况的变化,也会影响指示曲线。
因此,用指示曲线分析地层吸水能力时,应该考虑井下工具工作状况对指示曲线的影响。

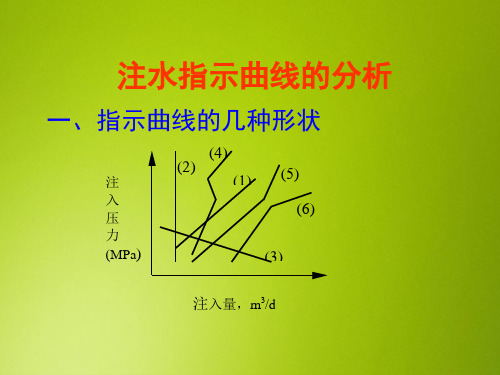

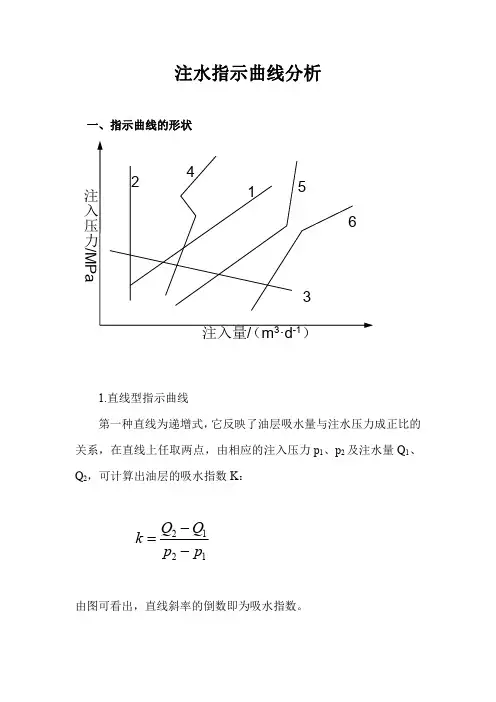

注水指示曲线分析一、指示曲线的形状123456注入量/(m 3·d -1)1.直线型指示曲线第一种直线为递增式,它反映了油层吸水量与注水压力成正比的关系,在直线上任取两点,由相应的注入压力p 1、p 2及注水量Q 1、Q 2,可计算出油层的吸水指数K :1212p p Q Q k --=由图可看出,直线斜率的倒数即为吸水指数。
注入压力/MPa注入量/(m 3·d -1)注入压力/MPa12p 1p 2Q 1Q 2第二种为垂直式指示曲线,这种类型的曲线出现在油层渗透能力很差的情况下,产生这种情况的原因主要有以下几个方面:(1)油层性质很差,虽然泵压增加了,但注水量没有增加;(2)仪表失灵或测试有误差;(3)井下管柱有问题,如水嘴堵死等。
第三种为递减式,是一种不正常的曲线,不能应用,出现这种情况是仪器设备有问题。
2.折线型指示曲线第四种为曲拐式,原因为仪器设备有问题,不能应用。
第五种为上翘式,除了与仪表、操作、设备有关外,还与油层性质有关。
这种情况出现在油层条件差、连通性不好或不连通的“死胡同”油层,向这种油层中注入的水不易扩散,油层压力升高,注入水受到的阻力越来越大,使注入量增值减少造成指示曲线上翘。
第六种为折线式,表示有新油层在注入压力较高时吸水,或是当注入压力增加到一定程度后,油层产生微小裂缝,使油层吸水量增加,是正常指示曲线。
特殊曲线:当注水量很大而配水嘴直径很小时,在水嘴喉部以后可能产生汽穴现象,出现如图所示曲线,直线AB 就是出现汽穴现象的结果。
注入量/(m 3·d -1)水嘴前后压差/MPaΔp cr Q crAB二、用指示曲线分析油层吸水能力的变化1.典型曲线注入量/(m 3·d -1)注入压力/MPaIII注入量/(m 3·d -1)注入压力/MPaIII曲线右移,斜率变小,吸水能力增强曲线左移,斜率变大,吸水能力下降注入量/(m 3·d -1)注入压力/MPaIII注入量/(m 3·d -1)注入压力/MPaI II曲线平行上移,吸水能力未变,油层压力升高;曲线平行下移,吸水能力未变,油层压力下降三、井下配水工具工作状况的判断1、封隔器失效主要表现:油套压平衡;注水压力不变(或下降),而注入量上升(由于封隔器失效上下层串通,使吸水能力高的控制层段注水量增加)。
