1003 第六章 锚杆(索)挡土墙

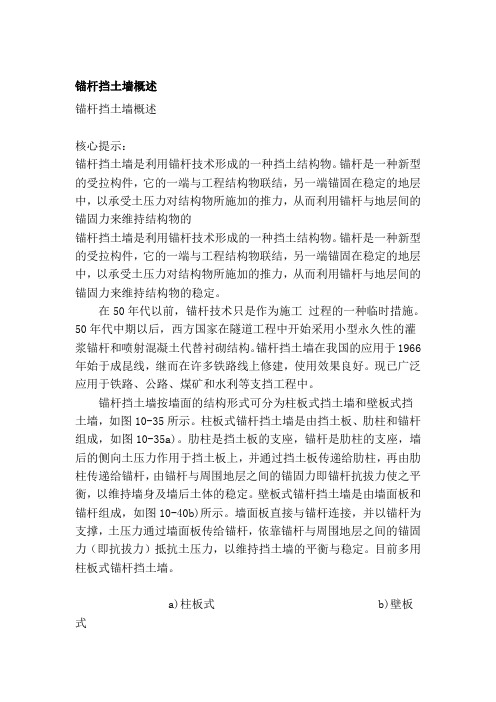

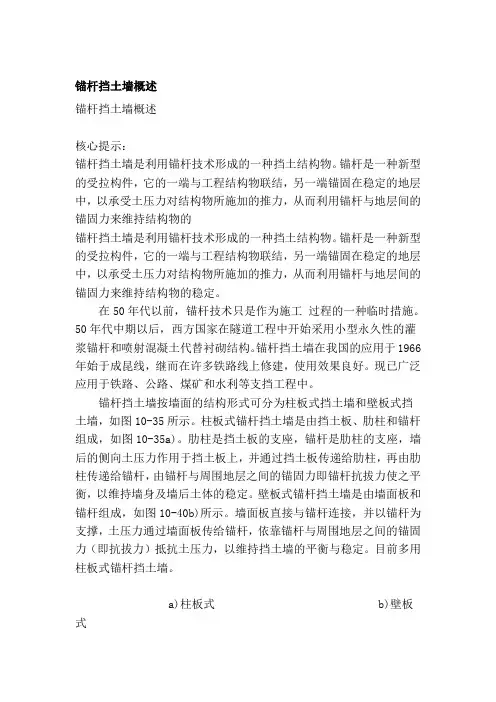

锚杆挡土墙概述锚杆挡土墙概述核心提示：锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。

锚杆是一种新型的受拉构件，它的一端与工程结构物联结，另一端锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。

锚杆是一种新型的受拉构件，它的一端与工程结构物联结，另一端锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。

在50年代以前，锚杆技术只是作为施工过程的一种临时措施。

50年代中期以后，西方国家在隧道工程中开始采用小型永久性的灌浆锚杆和喷射混凝土代替衬砌结构。

锚杆挡土墙在我国的应用于1966年始于成昆线，继而在许多铁路线上修建，使用效果良好。

现已广泛应用于铁路、公路、煤矿和水利等支挡工程中。

锚杆挡土墙按墙面的结构形式可分为柱板式挡土墙和壁板式挡土墙，如图10-35所示。

柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，如图10-35a)。

肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板传递给肋柱，再由肋柱传递给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后土体的稳定。

壁板式锚杆挡土墙是由墙面板和锚杆组成，如图10-40b)所示。

墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面板传给锚杆，依靠锚杆与周围地层之间的锚固力（即抗拔力）抵抗土压力，以维持挡土墙的平衡与稳定。

目前多用柱板式锚杆挡土墙。

a)柱板式b)壁板式图10-40 锚杆挡土墙类型锚杆挡土墙可根据地形设计为单级或多级，每级墙的高度不宜大于8 m，具体高度应视地质和施工条件而定。

在多级墙的上、下两级墙之间应设置平台，平台宽度一般不小于2.0m。

平台应使用厚度不小于0.15 m的C15混凝土封闭，并设向墙外倾斜的横坡，坡度为2%。

多级墙总高度不宜大于18m。

锚杆挡土墙的特点是：（1）结构质量轻，使挡土墙的结构轻型化，与重力式挡土墙相比，可以节约大量的圬工和节省工程投资；（2）利于挡土墙的机械化、装配化施工，可以提高劳动生产率；（3）不需要开挖大量基坑，能克服不良地基挖基的困难，并利于施工安全。

锚杆挡土墙施工方案一、工程概述锚杆挡土墙是指将锚杆固定在地面内部，通过锚杆连接挡土墙背面的锚板来达到挡土的效果。

其结构简单，适用范围广，具有良好的经济性与工程效益。

本文主要针对锚杆挡土墙的施工方案进行分析和总结。

二、施工材料锚杆、锚具、钢筋、钢板、混凝土、沙子、砖块、水泥、砂浆、防水材料等。

三、施工流程1. 前期准备和勘察1.进行土质勘测，制定施工方案和设计墙体内力和稳定性。

2.检查围岩和墙体基础条件，确认挡土墙地基底层接触面条件。

3.按设计方案要求井口掏沟，锚板锚具安装，将锚杆顺序贯通地质层。

4.大口径钻机下井，钢筋加工，防水施工。

5.据实际情况调整施工方案，确认临时支护体系。

2. 基础准备1.开挖基础，总开挖深度应该不小于设计场地低点到设计挡土墙底部高度。

2.进行挖土及搬出场测量，作业场地和出土场地张贴标准工程围挡。

3.基础完工检查，核实灌注混凝土底部与锚板的贴合关系。

3. 墙身结构施工1.根据设计图纸进行基础及墙身施工，加强区域应进行构造改动。

2.全封闭施工，顺序施工、控制浆液活度和混凝土水泥的比例。

4. 墙顶及附属构造施工1.墙体及附属构造完工后，对整个结构进行测量、角度调整，完善顶部的构造。

2.灌注墙顶板部分混凝土，模板混凝土施工并且进行养护。

5. 清理防水、抹灰、处理界面、地面整理1.清扫零星杂物，铺设HDPE降水黑膜。

2.防水处理一部分，处理挡板与锚杆孔口的封堵。

3.进行墙身附属构造的清理、腻子、嵌缝。

4.挖土和道路整治，进行就地向各个方向塑性土层的夯实。

6. 安全检查按要求进行现场检查和评估，认真核实并整改施工中的问题。

四、施工注意事项1.在施工过程中应按照设计图纸和施工方案进行施工，且遵守安全施工规定。

2.挖掘基础时，应注意堆放清理出土，以免堆积影响施工环境和施工质量。

3.灌注墙体时，应重点控制浆液活度和混凝土中水泥的比例，严把抹灰和进度控制。

4.在施工中，应按要求进行现场检查和评估，认真核实并整改施工中的问题。

锚杆式挡土墙
锚杆式挡土墙由立柱，挡土板、锚杆三部分组成，属拼装化轻型结构，施速度快，工期短，是冻土地区采用较多的一种结构形式。

1.施工工艺（后附流程图）
2.施工方法及注意事项
（1）桩孔开挖采用人工进行，必要时用风镐松土，卷扬机提升出渣，先挖中央后挖四周，开挖后及时作护壁，防止坍塌。

（2）桩身基底根据设计要求施作砼基础或工作垫层，桩柱精确定位。

（3）锚杆钻孔必须采用干钻，如遇坍孔严重，可注浆加固后进行，钻孔立比后应清孔。

（4）锚杆采用高强钢筋制作，不能有死弯段，锚杆固定定段应清污除锈。

（5）锚杆安装采用孔底注浆法，注浆压力为0.6mpa-0.8mpa，砂浆必须饱满密实，锚杆在锚固砂浆达到强度后，应作抗拉实验。

（6）锚杆与桩连接要满足设计要求。

（7）挡土板拼装接缝密度可靠稳固。

（8）按照设计要求施隔热保护层。

（9）挡板墙背后回填应分层夯实且符合要求，伸缩缝、沉降缝设置符合设计要求。

锚索挡土墙施工方案1. 引言锚索挡土墙是一种常用的边坡护坡结构，通过使用钢索和锚杆固定土体，可以有效地防止边坡的滑动和坍塌。

本文档将详细介绍锚索挡土墙的施工方案，包括施工前的准备工作、施工过程中的各项措施以及施工后的验收标准。

2. 施工前准备工作2.1 设计水平在施工前，需要确保锚索挡土墙的设计方案已经完成，并获得相关部门的批准。

设计方案应包括锚索挡土墙的尺寸、材料规格、锚杆和钢索的布置等。

2.2 施工材料和设备的准备施工前需要准备以下材料和设备：•挡土墙的土体材料•钢索和锚杆•挡土墙表面的防渗材料•施工机械和工具2.3 地质调查和勘探在施工前，需要进行地质调查和勘探，确定工程区域的地质情况和土体条件。

根据勘探结果，评估土体的稳定性和承载力，以确定锚索挡土墙的具体设计参数。

3. 施工过程3.1 准备工作在施工现场，需要先进行一些准备工作：•清理施工区域，确保场地平整。

•标定挡土墙的几何尺寸和位置。

3.2 挡土墙基础施工锚索挡土墙的基础是整个结构的重要支撑，施工过程需要遵循以下步骤：1.开挖基槽：根据设计要求，在施工区域挖掘出适当的基槽。

基槽的深度和尺寸应根据土体条件和设计要求确定。

2.安装排水系统：在挖掘的基槽中安装排水系统，以保证后续的施工过程中土体的排水良好。

3.浇筑底板：在基槽中浇筑混凝土底板，底板的厚度和强度应满足设计要求。

3.3 锚杆和钢索的布置在挡土墙基础完成后，需要对锚杆和钢索进行布置：1.钻孔：在挡土墙的土体中进行锚杆孔的钻探，根据设计要求确定锚杆孔的直径和深度。

2.安装锚杆：将预先处理过的锚杆插入孔洞中，使用水泥浆固化锚杆，确保稳固的连接。

3.布置钢索：将钢索通过锚杆的孔洞，固定在挡土墙的土体中。

3.4 挡土墙体施工在锚杆和钢索布置完成后，进行挡土墙体的施工：1.挡土墙面防渗处理：使用防渗材料对挡土墙的表面进行处理，以防止土体的渗漏和冲刷。

2.填充土体：将挡土墙的背面填充土体，按照设计要求和施工方案进行逐层填充和压实。

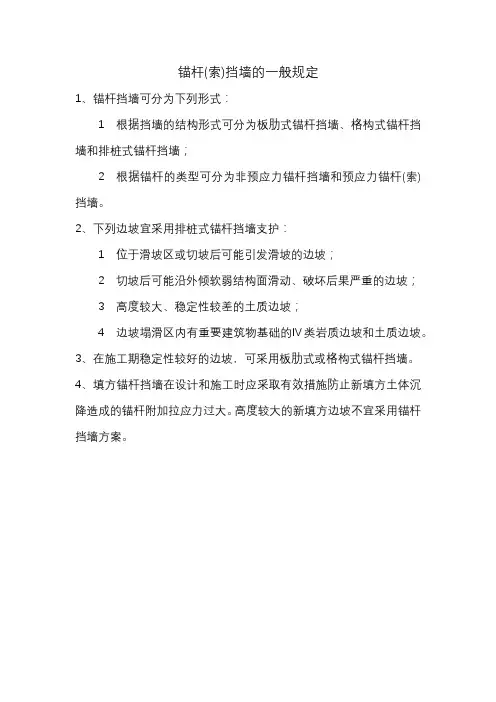

锚杆(索)挡墙的一般规定
1、锚杆挡墙可分为下列形式：
1 根据挡墙的结构形式可分为板肋式锚杆挡墙、格构式锚杆挡墙和排桩式锚杆挡墙；
2 根据锚杆的类型可分为非预应力锚杆挡墙和预应力锚杆(索)挡墙。

2、下列边坡宜采用排桩式锚杆挡墙支护：
1 位于滑坡区或切坡后可能引发滑坡的边坡；
2 切坡后可能沿外倾软弱结构面滑动、破坏后果严重的边坡；
3 高度较大、稳定性较差的土质边坡；
4 边坡塌滑区内有重要建筑物基础的Ⅳ类岩质边坡和土质边坡。

3、在施工期稳定性较好的边坡，可采用板肋式或格构式锚杆挡墙。

4、填方锚杆挡墙在设计和施工时应采取有效措施防止新填方土体沉降造成的锚杆附加拉应力过大。

高度较大的新填方边坡不宜采用锚杆挡墙方案。

（建筑工程管理）锚杆挡土墙施工工艺锚杆挡土墙施工工艺锚杆挡土墙施工技术是于锚杆防护和挡土墙防护基础上组合发展起来的，是利用锚杆加固连接岩体且通过锚杆抗拔力克服挡土墙后土压力达到防护目的。

1工艺特点1）锚杆挡土墙结构具有自重轻、省材料、施工快、柔性大、能适用于承载力较低的地基。

2）采用锚杆挡土墙，能够代替庞大的圬工工结构，基本不占用空间。

2适用范围锚杆挡土墙可作为山边的支挡结构物，也可用于地下工程的临时支撑。

于墙较高时，它能够自上而下分级施工，避免坑壁及填土的坍塌。

对于开挖工程它可避免内支撑，以扩大工作面而有利于施工。

同时由于其施工占地少，可缩小基础开挖面积，加快施工速度。

这种挡墙对于岩石陡坡地区及挖方地区有利。

3工艺原理及设计要求3.1防护原理锚杆挡土墙是靠锚固于稳定土层中锚杆所提供的拉力，以承受结构物的挡土墙的土压力、水压力来保证挡土墙的稳定。

锚杆挡土墙示意见图1。

图1锚杆挡土墙示意图3.2工艺设计要求3.2.1锚杆直径及钻孔直径于锚杆挡土墙中，锚杆必须承受壹定的抗拔力，且且通过注浆连接且固结周围岩体，因此，锚杆直径及钻孔直径均不能过小，壹般采用Φ25～28mm螺纹钢锚杆，φ68～110mm直径钻孔。

3.2.2锚杆长度选择锚杆长度选择主要考虑俩个方面的因素，即提供足够的抗拔力和加固边坡岩体，其要求长度主要取决于墙后坡面岩体的性状，如土质边坡的密实情况，石质边坡节理、裂隙的产状和发育情况等。

锚杆上下排间距不宜小于2.0m，水平间距不宜小于1.5m；锚固段长度不应小于4.0m；自由段长度不宜小于5.0m，且应超过潜于滑裂面1.5m。

但锚杆总长壹般不宜超过20m。

3.2.3注浆锚杆注浆壹般采用水泥砂浆，要求强度等级壹般不小于M20。

3.2.4锚头及锚锭板当挡土墙肋柱就地灌注时，锚杆必须插入肋柱，且保证其锚固长度符合规范要求。

当肋柱为预制拼装时，锚杆和肋柱之间壹般采用螺栓连接，由螺钉端杆、螺母、垫板和砂浆包头所组成，也可采用焊短钢筋等形式以保证锚固力的传递。
