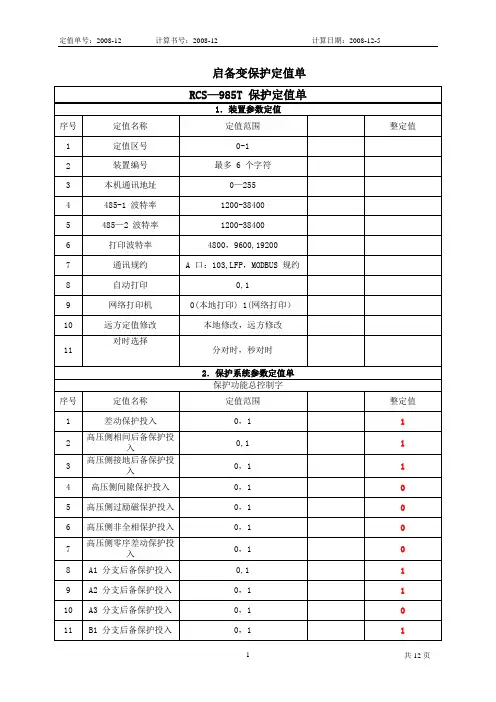

启备变保护及定值

变压器保护定值计算
为进一步规范供电系统继电爱护整定计算工作，提高爱护的牢靠性快速性、灵敏性，为此，将常用的继电爱护整定计算公式汇编如下，仅供参考。

有不当之处希指正：
1、瓦斯爱护：
作为变压器内部故障（相间、匝间短路）的主爱护，依据规定，800KVA以上的油浸变压器，均应装设瓦斯爱护。

（1）重瓦斯动作流速：0.7～1.0m/s。

（2）轻瓦斯动作容积：Sb＜1000KVA：200±10%cm3；Sb在1000～15000KVA：250±10%cm3；Sb在15000～100000KVA：300±10%cm3；Sb＞100000KVA：350±10%cm3。

2、差动爱护：作为变压器内部绕组、绝缘套管及引出线相间短路的主爱护。

包括平衡线圈I、II及差动线
圈。

3、电流速断爱护整定计算公式：（1）动作电流：Idz=Kk×I(3)dmax2
1、过流一段爱护需要确定两个参数，1，上级地变给出的短路容量；2，过流时跳闸时间。

这两点，需要相当地供电部门申请获得，但一般状况下，人家会要求你交钱由他们计算。

由于，你的跳闸时间大于他们的时间，会引起越级跳闸，他们跳闸将会是大面积停电，所以，工厂企业高压爱护定值肯定要供电局来算就是这个道理。

2、还需要计算一个爱护定值参数，就是变压器差动爱护定值，也是爱护变压器的重要参数。

**********发电厂扩建工程二期#02高压起动备用变继电保护整定计算1系统概况#02启备变高压侧接220kV双母线，低压6kV侧共2个分支，分别接6kVIIIA、IIIB段。

保护采用南瑞公司的RCS-985T型电厂变压器保护装置，包括： RCS-985T保护两套及RCS-974AG非电量保护一套。

1.1计算内容本部分计算包括了启备变系统短路电流计算、继电保护整定计算及启备变故障录波的整定计算，附起备变定值单。

1.2保护配置1）RCS-985T配置：启备变差动、启备变通风、高压侧复压过流、高低压侧零序过流、分支后备保护、高压侧过负荷保护、过励磁保护、非全相保护及闭锁有载调压；2）非电量保护配置：重瓦斯、压力释放、有载调压瓦斯、有载调压压力释放、油温、绕组温度、油位及冷却器故障。

2整定技术依据1）《继电保护和安全自动装置技术规程》 GB/T 14285-20062）《大型发电机变压器继电保护整定计算导则》 DL/T 648-1999 3）《220～500kV电网继电保护装置运行整定规程》 DL/T 559-944）《3～110kV电网继电保护装置运行整定规程》 DL/T 584-955）《三相交流系统短路电流计算》 GB/T 15544-19956）南瑞厂家启备变保护技术说明书7）设计图纸3设备参数3.1启备变参数型号： SFFZ10-CY-63000/220额定容量： 63000/35000-35000/21000 kV A额定电压和分解范围：230±8×1.25%/6.3-6.3/6.3kV短路阻抗（高压一低压1）： 21.96%短路阻抗（高压一低压2）： 22.26%接线组别： YNyn0-yn0+d高压侧中性点运行方式： 直接接地低压侧中性点运行方式： 17.3Ω电阻接地3.2TA变比220kV启备变间隔1LH、2LH： 600/1A#02启备变高压侧零序1LLH、2LLH： 200/1A#02启备变低压侧零序3LLH、4LLH、5LLH、6LLH： 200/1A #02启备变6kVIIIA分支53LH、54LH： 5000/1A #02启备变6kVIIIB分支63LH、64LH： 5000/1A 3.3TV变比220kV 母线01、02 CVT： (220/√3)/0.1/√3/0.1KV 启备变6kV 分支PT： (6/√3)/ (0.1/√3)/ (0.1/3)kV4 短路电流计算4.1 220kV 系统等值电抗标么值对于6kV 短路来说系统按无穷大考虑，220kV 系统等值电抗为0。

目录1、整定说明-----------------------------------------22、原始资料-----------------------------------------23、计算依据-----------------------------------------24、启动/备用变压器保护定值清单----------------------3华电内蒙古能源有限公司包头发电分公司2×600MW启备变保护定值1 整定说明：此定值单为华电内蒙古能源有限公司包头发电分公司2×600MW 启备变保护定值。

整定值在执行过程中，要仔细核对一、二次设备容量、型号、技术参数和电流互感器变比，如有疑问或不妥之处应及时与电气二次班联系解决。

2 原始资料：高压启/备变参数：型号：SFFZ－70000/500，额定容量：Sn=70MVA，额定电压：525±8×1.25%/6.3－6.3kV，短路电压： U1-2=25%Kf=3.5接线组别：YN,yn0－yn0，电流互感器：高压侧 600/1A 低压侧: 4000/5低压侧零序电流互感器：100/5A3 计算依据:3.1 GB14285-93《继电保护和安全自动装置技术规程》3.2 DL/T559－94《220－500KV电网继电保护装置运行整定规程》.3.3 DL/T584－95《3－110KV电网继电保护装置运行整定规程》.3.4 DL/T684－1999《大型发电机变压器继电保护整定计算导则》.3.5 国电[2002]138《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》.3.6 崔家佩《电力系统继电保护与安全自动装置整定计算》.3.7 高春如《大型发电机组继电保护整定计算与运行技术》3.8 国电南自《DGT801系列数字式发电机变压器组保护装置技术说明书》3.9 保护设计图纸及设备厂家资料4启动/备用变压器保护定值清单4.1 起备变差动保护（600/1，4000/5）4.2 复合电压过流保护（600/1）4.3 变压器启动通风（600/1）4.4 变压器过负荷闭锁调压（600/1）4.5 1A/1B分支过流（4000/5）4.6 0A/0B分支过流（4000/5）4.7 2A/2B分支过流（4000/5）4.8 A/B分支零序过流（100/5）4.9 断路器失灵保护4.10 非电量保护4.11 起备变故障录波器定值4.11.1 高压侧电流越限: 1.1×0.128＝0.14A4.11.2 相电流突变量启动：0.1×0.128＝0.013A4.11.3 低压侧电流越限: 1.1×3.61＝4A4.11.4 低压侧相电流突变量启动：0.1×3.61＝0.36A 4.11.5 低压侧电压突变量启动：0.05×57.74＝2.89V 4.11.6 低压侧电压低越限启动：0.90×57.74＝52 4.11.7 低压侧公用分支电流越限: 1.1×3.61＝4A 4.11.8 低压侧相电流突变量启动：0.1×3.61＝0.36A 4.11.9 零序电流越限启动：0.1×77/40＝0.2A。

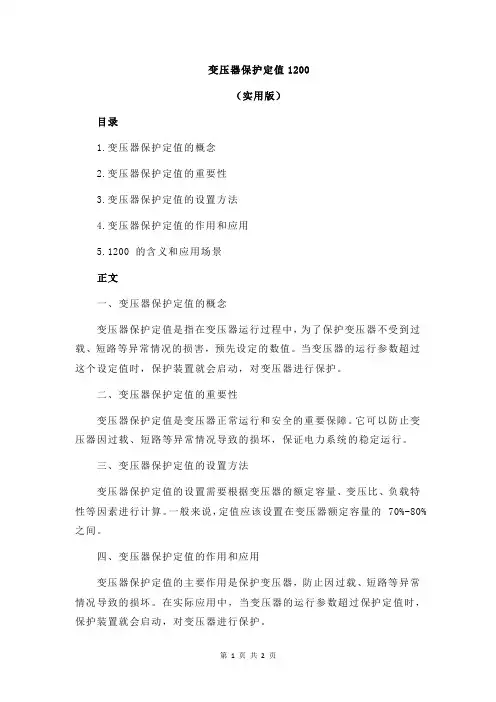

变压器保护定值1200
（实用版）
目录
1.变压器保护定值的概念
2.变压器保护定值的重要性
3.变压器保护定值的设置方法
4.变压器保护定值的作用和应用
5.1200 的含义和应用场景
正文
一、变压器保护定值的概念
变压器保护定值是指在变压器运行过程中，为了保护变压器不受到过载、短路等异常情况的损害，预先设定的数值。

当变压器的运行参数超过
这个设定值时，保护装置就会启动，对变压器进行保护。

二、变压器保护定值的重要性
变压器保护定值是变压器正常运行和安全的重要保障。

它可以防止变
压器因过载、短路等异常情况导致的损坏，保证电力系统的稳定运行。

三、变压器保护定值的设置方法
变压器保护定值的设置需要根据变压器的额定容量、变压比、负载特
性等因素进行计算。

一般来说，定值应该设置在变压器额定容量的 70%-80% 之间。

四、变压器保护定值的作用和应用
变压器保护定值的主要作用是保护变压器，防止因过载、短路等异常
情况导致的损坏。

在实际应用中，当变压器的运行参数超过保护定值时，保护装置就会启动，对变压器进行保护。

五、1200 的含义和应用场景
1200 通常指的是变压器的保护定值，即当变压器的电流超过 1200 安培时，保护装置就会启动，对变压器进行保护。

这个数值通常根据变压器的额定容量、变压比、负载特性等因素进行计算，不同的变压器可能会有不同的数值。

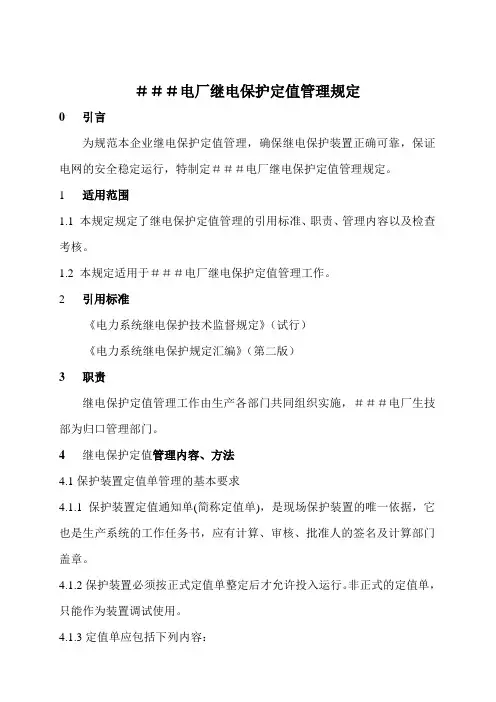

＃＃＃电厂继电保护定值管理规定0 引言为规范本企业继电保护定值管理，确保继电保护装置正确可靠，保证电网的安全稳定运行，特制定＃＃＃电厂继电保护定值管理规定。

1 适用范围1.1 本规定规定了继电保护定值管理的引用标准、职责、管理内容以及检查考核。

1.2 本规定适用于＃＃＃电厂继电保护定值管理工作。

2 引用标准《电力系统继电保护技术监督规定》（试行）《电力系统继电保护规定汇编》（第二版）3 职责继电保护定值管理工作由生产各部门共同组织实施，＃＃＃电厂生技部为归口管理部门。

4 继电保护定值管理内容、方法4.1保护装置定值单管理的基本要求4.1.1保护装置定值通知单(简称定值单)，是现场保护装置的唯一依据，它也是生产系统的工作任务书，应有计算、审核、批准人的签名及计算部门盖章。

4.1.2保护装置必须按正式定值单整定后才允许投入运行。

非正式的定值单，只能作为装置调试使用。

4.1.3定值单应包括下列内容：（1）定值单编号、填表日期。

（2 ）厂站名称、开关编号、设备名称等。

（3 ）保护名称及装置型号。

（4 ）电流、电压互感器变比。

（5 ）保护装置定值项目，整定（更改）原因、整定值。

（6 ）保护的使用要求。

（7）执行日期、执行人。

4.1.4定值单应根据运行状态的改变及时撤旧换新，以保证正确性。

定值单应定期进行整理，遇有与现场情况不符时，应及核实后进行纠正。

4.1.5必须严格执行定值单的回执制度，现场按新定值单对保护装置进行整定的工作结束后，工作负责人应在定值单上签名，注明定值的更改时间，以证生效。

4.1.6为保持现场继电保护管理的连续性，除临时检修外，保护装置的定值改动一般应发定值单。

4.1.7生产各部门（生技部、发电部、检修部）应单独设置定值台帐，并落实专人管理。

4.2生技部职责4.2.1每年根据年度系统运行方式变化和云南电网继电保护整定方案的要求，编制本厂整定计算工作范围的继电保护整定方案并上报总工程师审批。

第三篇定值清单第一章启备变保护定值清单启备变保护定值清单1启备变保护定值清单2：低压分支复合电压过流保护启备变保护定值清单3：6KV工作/公用段分支限时速断第二章低厂变保护定值清单第一节电除尘备用变差动保护定值名称电除尘备用变容量2500KVA高压侧额定电流240.5A低压侧额定电流3788.0A阻抗电压0.00差动高压侧CT变比400/1差动低压侧CT变比5000/5需要的功能必须将软压板投入，不采用的功能将相应软压板退出即可。

3低压侧平衡系数的计算以高压侧为基准，计算变压器低压侧平衡系数 41310.46.3CT nL TAL phL CT nH TAH U n n K U n n =⋅=⋅其中，nH U 1为变压器高压侧额定电压（6.3KV ），nL U 1为变压器低压侧额定电压（0.4KV ），4CT n 为差动低压侧CT 变比，3CT n 为差动高压侧CT 变比。

第二节电除尘变综合保护定值名称电除尘变容量2500KVA高压侧额定电流240.5A低压侧额定电流3788.0A阻抗电压0.00测量用CT变比300/1综合保护用CT变比400/1低压侧CT变比5000/5高压零序CT变比50/1中性点零序CT变比2500/1高压侧二次额定电流0.60A低压侧二次额定电流 3.79A1 .第三节除灰变综合保护定值名称除灰变容量1600KVA高压侧额定电流154.0A低压侧额定电流2426.0A阻抗电压0.00测量用CT变比200/1综合保护用CT变比500/1低压侧CT变比3000/5高压零序CT变比50/1中性点零序CT变比1600/1高压侧二次额定电流0.31A低压侧二次额定电流 4.04A1 .第四节电除尘备用变综合保护定值名称电除尘备用变容量2500KVA高压侧额定电流240.5A低压侧额定电流3788.0A阻抗电压0.00测量用CT变比300/1综合保护用CT变比400/1低压侧CT变比5000/5高压零序CT变比50/1中性点零序CT变比2500/1高压侧二次额定电流0.60A低压侧二次额定电流 3.79A1 .2．定值清单及说明第五节公用变综合保护定值名称公用变容量2500KVA高压侧额定电流240.5A低压侧额定电流3788.0A 阻抗电压0.00测量用CT变比300/1综合保护用CT变比400/1低压侧CT变比4000/5 高压零序CT变比50/1中性点零序CT变比2000/1 高压侧二次额定电流0.60A低压侧二次额定电流 4.74A1 .第六节（A、B）工作变综合保护定值名称锅炉变容量1600KVA高压侧额定电流154.0A低压侧额定电流2426.0A阻抗电压0.00测量用CT变比200/1综合保护用CT变比500/1低压侧CT变比3000/5高压零序CT变比50/1中性点零序CT变比1600/1高压侧二次额定电流0.31A低压侧二次额定电流 4.04A1 .第七节（C、D）工作变综合保护定值名称汽机变容量2000KVA高压侧额定电流183.3A低压侧额定电流2886.0A阻抗电压0.00测量用CT变比300/1综合保护用CT变比400/1低压侧CT变比4000/5高压零序CT变比50/1中性点零序CT变比2000/1高压侧二次额定电流0.46A低压侧二次额定电流 3.61A1 .第八节输煤变综合保护定值名称输煤变容量1600KVA高压侧额定电流154.0A低压侧额定电流2426.0A阻抗电压0.00测量用CT变比200/1综合保护用CT变比500/1低压侧CT变比3000/5 高压零序CT变比50/1 中性点零序CT变比1600/1 高压侧二次额定电流0.31A 低压侧二次额定电流 4.04A 1 .第九节脱硫变综合保护定值名称脱硫变容量2000KVA高压侧额定电流183.3A低压侧额定电流2886.0A阻抗电压0.00测量用CT变比300/1综合保护用CT变比400/1低压侧CT变比4000/5高压零序CT变比50/1中性点零序CT变比2000/1高压侧二次额定电流0.46A低压侧二次额定电流 3.61A1 .第十节水工变综合保护定值名称水工变容量1250KVA高压侧额定电流120.3A阻抗电压0.00测量用CT变比n CT0150/1综合保护用CT变比n CT2150/1高压零序CT变比n CT050/1中性点零序CT变比n CT0′1200/1高压侧二次额定电流I e 0.80A1 .第十一节翻车机变变压器综合保护定值名称翻车机变容量1000KVA高压侧额定电流96.0A低压侧额定电流1512.0A阻抗电压0.00测量用CT变比150/1综合保护用CT变比150/1低压侧CT变比2000/5高压零序CT变比50/1中性点零序CT变比1000/1高压侧二次额定电流0.64A低压侧二次额定电流 3.78A1 .第十二节检修变综合保护定值名称检修变容量800KVA高压侧额定电流73.3A低压侧额定电流1154.0A阻抗电压0.00测量用CT变比100/1综合保护用CT变比100/1低压侧CT变比1500/5高压零序CT变比50/1中性点零序CT变比800/1高压侧二次额定电流0.73A低压侧二次额定电流 3.85A1 .第十三节斗轮机变综合保护定值名称斗轮机变容量1250KVA高压侧额定电流120.3A低压侧额定电流1894.7A阻抗电压0.00 测量用CT变比150/1 综合保护用CT变比150/1 低压侧CT变比2500/5 高压零序CT变比50/1 中性点零序CT变比1200/1 高压侧二次额定电流0.80A 低压侧二次额定电流 3.79A 1 .第十四节循环水变综合保护定值名称循环水变容量1000KVA高压侧额定电流96.0A低压侧额定电流1512.0A阻抗电压0.00测量用CT变比150/1综合保护用CT变比150/1低压侧CT变比2000/5高压零序CT变比50/1中性点零序CT变比1000/1高压侧二次额定电流0.64A低压侧二次额定电流 3.78A1 .第十五节照明变综合保护定值名称照明变容量800KVA高压侧额定电流73.3A低压侧额定电流1154.0A阻抗电压0.00测量用CT变比100/1综合保护用CT变比100/1低压侧CT变比1500/5高压零序CT变比50/1中性点零序CT变比1200/1高压侧二次额定电流0.73A低压侧二次额定电流 3.85A1 .。

变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件，确定变压器保护装置的参数及动作数值，以确保变压器在正常工作范围内可靠运行，并在故障发生时及时保护变压器，防止设备损坏和事故扩大。

变压器保护的主要目的是保护变压器免受损坏，确保变压器在正常工作条件下稳定运行。

保护定值的整定是指根据变压器的额定参数和工作条件，计算出保护装置的参数设置值，使其在故障发生时能够及时动作，切断故障电路，保护变压器的安全运行。

变压器保护定值整定的计算方法一般包括以下几个步骤：1. 确定变压器的额定参数：包括额定电压、额定容量、额定电流、短路阻抗等。

这些参数是整定保护定值的基础。

2. 确定保护装置的工作原理和保护特性：不同的保护装置有不同的工作原理和保护特性，需要根据具体情况选择合适的保护装置。

3. 计算保护装置的动作时间：根据变压器的额定参数和工作条件，计算出保护装置的动作时间。

动作时间一般包括故障电流动作时间和过流保护动作时间。

4. 故障电流动作时间的计算：故障电流动作时间是指保护装置在故障电流作用下的动作时间。

根据变压器的短路阻抗和故障电流的大小，可以计算出故障电流动作时间。

5. 过流保护动作时间的计算：过流保护动作时间是指保护装置在过流作用下的动作时间。

根据变压器的额定电流和过流保护装置的参数，可以计算出过流保护动作时间。

6. 考虑保护的可靠性和灵敏性：保护定值的整定要考虑保护的可靠性和灵敏性。

保护定值设置过高会导致保护动作不灵敏，保护定值设置过低又会导致误动作。

因此需要综合考虑保护装置的特性和工作条件，进行合理的整定。

以上是变压器保护定值整定的基本计算方法。

在实际应用中，还需要考虑变压器的具体情况和运行条件，以及保护装置的特性和参数设置等因素，进行综合整定。

同时，还需要定期检查和测试保护装置，确保其正常工作和可靠性。

只有通过科学合理的整定，才能有效保护变压器，提高设备的可靠性和运行安全性。

鲁北化工发电有限公司＃1起备变保护定值计算1总则本次整定的短路电流是按照起备变供电方式下计算2 电气主接线图计算后的等值电抗图如下（见下页）3 等值电抗计算3.1 基准值：基准容量选择为S B=1000MV A3.2 设备阻抗参数计算3.2.1 临时启动变压器参数表根据技术协议和设计图纸，保护按双重化配置（非电量除外）；A 、B 屏配置北京四方保护装置，C 屏非电量保护配置北京四方保护装置。

以及RCS-921A 型断路器失灵保护及自动重合闸装置。

CT 配置均根据起备变保护配置图（2006.8.30）。

二次额定电流： 高压侧 A naI Itn TN 09.1=5/60022.131==，高压侧CT 变比为600/5A低压侧 A naI l Itn TNL 81.4=6008.2886==.，低压侧CT 变比为3000/5A计算电抗：)41-1(=21.1f cal K X X nb S S ＝10.83%(1-3.6/4)×1000/50=0.216621".2'.221==X K XXf calcal=1/2×3.6×10.83%nb S S =0.195×1000/50=3.8984 起备变整定计算4.1 临时启/备变保护：保护装置采用北京四方CSC-316B2型数字式变压器组保护装置 4.2 启备变纵差保护（比率制动）220kV 侧 1TA ：600/5A Y 接线 6.3KV A 侧 12，32，52TA ：3000/5A Y 接线 6.3KV B 侧 62，22，42TA ：3000/5A Y 接线额定电流 一次值I n =131.2A/2886.8A （220KV 侧/6.3KV 侧）二次值为I e =1.09/4.81A4.2.1 差动启动电流定值SDIa ）依据《导则》5.1.3.3，最小动作电流应大于变压器额定负载时的不平衡电流，即aN T a N T a N T er rel op n I n I n I m U K K I /255.0=/)05.0+%10+2×01.0(×5.1=/)Δ+Δ+(=min .式中：relK ——可靠系数， 一般取1.3~1.5，此处取1.5； erK ——电流互感器的比误差，5P 型取0.01×2；ΔU ——变压器调压引起的误差，取调压范围中偏离额定值的最大值10%； Δm ——C T 变比未匹配产生的误差，初设时取0.05；NI ——变压器的额定电流（折算到高压侧）。

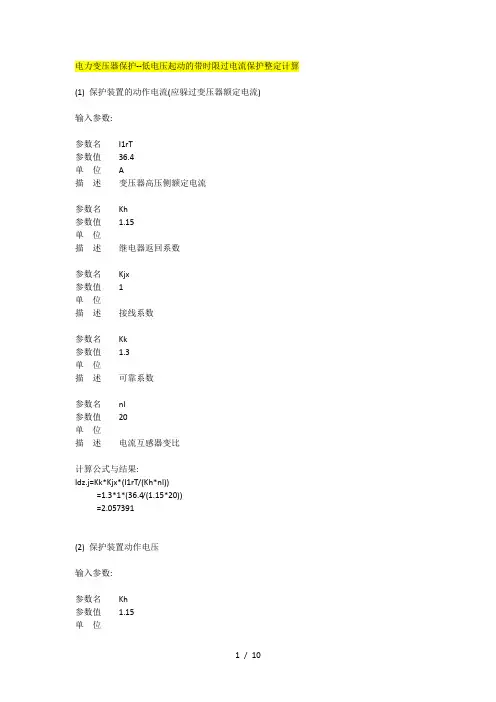

电力变压器保护--低电压起动的带时限过电流保护整定计算(1) 保护装置的动作电流(应躲过变压器额定电流)输入参数:参数名I1rT参数值36.4单位 A描述变压器高压侧额定电流参数名Kh参数值 1.15单位描述继电器返回系数参数名Kjx参数值 1单位描述接线系数参数名Kk参数值 1.3单位描述可靠系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz.j=Kk*Kjx*(I1rT/(Kh*nl))=1.3*1*(36.4/(1.15*20))=2.057391(2) 保护装置动作电压输入参数:参数名Kh参数值 1.15单位描述继电器返回系数参数名Kk参数值 1.3单位描述可靠系数参数名Umin参数值18.2单位V描述运行中可能出现的最低工作电压参数名ny参数值20单位描述电压互感器变比计算公式与结果:Udz.j=Umin/(Kk*Kh*ny)=18.2/(1.3*1.15*20)=0.608696(3) 保护装置一次动作电流输入参数:参数名Kjx参数值 1单位描述接线系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz=Idz.j*nl/Kjx=2.057391*20/1=41.147826(4)保护装置的灵敏系数(电流部分)与过电流保护一样输入参数:参数名I2k2.min参数值659单位 A描述最小运行方式变压器低压侧两相短路，流过高压侧稳态电流计算公式与结果:Klm=I2k2.min/Idz=659/41.147826=16.015427(5) 保护装置的灵敏系数(电压部分)输入参数:参数名Ush.max参数值20单位V描述保护安装处的最大剩余电压参数名ny参数值20单位描述电压互感器变比计算公式与结果:Klm=Udz.j*ny/Ush.max=0.608696*20/20=0.608696保护装置动作时限与过电流保护一样电力变压器保护--低压侧单相接地保护(用高压侧三相式过电流保护)整定计算(1) 保护装置的动作电流和动作时限与过电流保护一样输入参数:参数名I1rT单位 A描述变压器高压侧额定电流参数名Kgh参数值 1.5单位描述过负荷系数参数名Kh参数值 1.15单位描述继电器返回系数参数名Kjx参数值 1单位描述接线系数参数名Kk参数值 1.3单位描述可靠系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz.j=Kk*Kjx*Kgh*I1rT/(Kh*nl)=1.3*1*1.5*36.4/(1.15*20)=3.086087(2) 保护装置一次动作电流输入参数:参数名Kjx参数值 1单位描述接线系数参数值20单位描述电流互感器变比计算公式与结果:Idz=Idz.j*nl/Kjx=3.086087*20/1=61.721739(3)保护装置的灵敏系数(按最小运行方式下，低压侧母线或母干线末端单相接地时，流过高压侧（保护安装处）的短路电流校验)输入参数:参数名I2k1.min参数值659单位描述最小运行方式下变压器低压侧母线或母干线末端单相接地短路时，流过高压侧稳态电流计算公式与结果:Klm=I2k1.min/Idz=659/61.721739=10.676951电力变压器保护--电流速断保护整定计算(1) 保护装置的动作电流(应躲过低压侧短路时，流过保护装置的最大短路电流)输入参数:参数名I"2k3.max参数值70单位 A描述最大运行方式变压器低压侧三相短路，流过高压侧超瞬变电流参数名Kjx参数值 1单位描述接线系数参数名Kk参数值 1.3单位描述可靠系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz.j=Kk*Kjx*(I"2k3.max/nl)=1.3*1*(70/20)=4.55(2) 保护装置一次动作电流输入参数:参数名Kjx参数值 1单位描述接线系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz=Idz.j*nl/Kjx=4.55*20/1=91(3)保护装置的灵敏系数(按系统最小运行方式下，保护装置安装处两相短路电流校验) 灵敏系数应≥1.5两相电路：输入参数:参数名I2k2.min单位描述最小运行方式下保护装置安装处两相短路超瞬变电流计算公式与结果:Klm=I2k2.min/Idz=3000/91=32.967033三相电路：输入参数:参数名I2k3.min参数值3000单位 A描述最小运行方式下保护装置安装处三相短路超瞬变电流计算公式与结果:Klm=I2k3.min*0.866/Idz=3000*0.866/91=28.549451电力变压器保护--过电流保护整定计算1.保护装置的动作电流(应躲过可能出现的过负荷电流)输入参数:参数名I1rT参数值36.42单位 A描述变压器高压侧额定电流参数名Kgh参数值0.1单位描述过负荷系数参数名Kh单位描述继电器返回系数参数名Kjx参数值 1单位描述接线系数参数名Kk参数值 1.3单位描述可靠系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz.j=Kk*Kjx*(Kgh*I1rT/(Kh*nl))=1.3*1*(0.1*36.42/(1.15*20))=0.2058522.保护装置的灵敏系数(按电力系统最小运行方式下，低压侧两相短路时流过高压侧(保护安装处)的短路电流校验)(1) 保护装置一次动作电流输入参数:参数名Kjx参数值 1单位描述接线系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz=Idz.j*(nl/Kjx)=0.205852*(20/1)=4.117043(2) 灵敏系数（应≥1.5）输入参数:参数名I2k2.min参数值659单位描述最小运行方式变压器低压侧两相短路，流过高压侧稳态电流计算公式与结果:Klm=I2k2.min/Idz=659/4.117043=160.06632电力变压器保护--过负荷保护(1) 保护装置的动作电流(应躲过可能出现的过负荷电流)输入参数:参数名I1rT参数值36.4单位 A描述变压器高压侧额定电流参数名Kh参数值 1.15单位描述继电器返回系数参数名Kk参数值 1.1单位描述可靠系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz.j=Kk*(I1rT/(Kh*nl))=1.1*(36.4/(1.15*20))=1.74087(2) 保护装置一次动作电流输入参数:参数名Kjx参数值 1单位描述接线系数参数名nl参数值20单位描述电流互感器变比计算公式与结果:Idz=Idz.j*nl/Kjx=1.74087*20/1=34.817391保护装置的动作时限(应躲过允许的短时工作过负荷时间，如电动机起动或自起动的时间）一般定时限取9~15s。

宏光发电有限责任公司继电保护变压器温度瓦斯定值批准：审核：计算：宏光继电保护专业2012.6.5说明宏光电厂#1、#2主变配置五组风扇，其中一组风扇为备用，其余四组风扇有手动、自动位置，自动位风扇启停受温度控制；#1、#2高厂变配置九台风扇，一台风扇为备用，其余八台风扇分为两组，每组可以受温度控制，也可手动运行；起备变配置5组风扇，其中一组备用，其余四组分为两组，每组可以受温度控制，也可手动运行；低压厂用干式变风扇的启停受温度自动控制。

宏光发电#1、#2主变压器温度、瓦斯保护定值温度保护定值：1、主变油温报警、跳闸：油温报警95℃；油温跳闸105℃；取消跳闸，投报警。

2、主变绕组温度报警、跳闸：绕组温度报警105℃；绕组温度跳闸120℃；取消跳闸，投报警。

3、主变温度起动通风：油温温度起动55℃停止45℃4、主变绕组温度起动通风：绕组温度起动65℃停止55℃本体瓦斯保护定值：1、轻瓦斯：250-300 mL2、重瓦斯：1.3-1.4m/s宏光发电起备变温度、瓦斯保护定值温度保护定值：1、启动风扇油温1和2启动第一组风扇：55℃油温1和2启动第二组风扇：65℃绕温启动第一组风扇：65℃绕温启动第二组风扇：75℃2、温度报警油温报警：95℃绕温报警：105℃3、温度跳闸：油温跳闸：105℃取消跳闸，投报警。

绕温跳闸：120℃取消跳闸，投报警。

本体瓦斯保护定值：3、轻瓦斯：200-300mL4、重瓦斯：1.3-1.4m/s分接开关瓦斯保护定值：重瓦斯：3.0m/s宏光发电#1、#2高厂变温度、瓦斯定值温度保护定值：1、启动风扇油温1和2启动第一组风扇：55℃油温1和2启动第二组风扇：65℃绕温启动第一组风扇：65℃绕温启动第二组风扇：75℃2、温度报警油温报警：95℃绕温报警：105℃3、温度跳闸：油温跳闸：105℃取消跳闸，投报警。

绕温跳闸：120℃取消跳闸，投报警。

本体瓦斯保护定值：1、轻瓦斯：250-300mL2、重瓦斯：0.8-1.0m/s宏光发电低压厂用干式变温度定值低压厂用干式变压器温度器定值：主厂房工作变、空冷变、空冷备用变、水工及化水变、主厂房公用变、照明变、厂前区变、除灰变、检修变、脱硫变定值：超温报警：130度；超温跳闸：150度。

变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。

差动保护（1）、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。

对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn一般取变压器高压侧的容量。

2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。

3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。

4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流，对于两圈变压器，I b取高压侧的二次电流；对于三圈变压器I b一般取低压侧的二次电流。

如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4的要求，建议使用中间变流器（2）、最小动作电流I op。

0I op 。

0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：I op.0=Nam)InU f i(n)*Krel(2∆+∆+式中：I n 为变压器的二次额定电流，K rel 为可靠系数，K rel =1.3—1.5；f i(n)为电流互感器在额定电流下的比值误差。

f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。

一般情况下可取：I op.0=（0.2—0.5）I n 。

（3） 最小制动电流的整定I res.0 =Na1.0)In-(0.8。

（4）、比率制动系数K 的整定 最大不平衡电流的计算 a 、三圈变压器I unb.max =K st K aper f i I s.max +ΔU H I s.H.max +ΔU M I s.M.max +Δm 1I s.1.max +Δm 2I s.2.max 式中：K st 为TA 的同型系数，K st =1.0K aper 为TA 的非周期系数，Kaper=1.5—2.0（5P 或10P 型TA ）或Kaper=1.0（TP 型TA ）f i 为TA 的比值误差， f i =0.1；I s.max 为流过靠近故障侧的TA 的最大外部短路周期分量电流；I s.H.max 、I s.M.max 分别为在所计算的外部短路时，流过调压侧（H 、M ）TA 的最大周期分量电流；I s.1.max 、I s.2.max 分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm 1、Δm 2为由于1侧和2侧的TA （包括TAA ）变比不完全匹配而产生的误差，初选可取Δm 1=Δm 2=0.05；b 、 两圈变压器I unb.max =（K st K aper f i +ΔU +Δm ）I s.max 式中的符号与三圈变压器一样。

变压器保护定值整定计算方法变压器是电力系统中最为重要的设备之一，它通过变换电压和电流的比值，实现了电能在输电和配电过程中的有效传输。

在电力系统中，变压器的保护是至关重要的，一旦变压器发生故障，不仅会导致电力系统的瘫痪，还会给变压器本身造成严重的损坏。

因此，定期进行变压器保护定值整定是电力系统运行中不可或缺的一环。

变压器保护定值整定是指根据实际变压器的性能和运行条件，确定相应的保护装置的整定值，以保证变压器在正常运行和故障状态下都能得到可靠的保护。

常见的变压器保护装置包括差动保护、继电保护和热保护等，下面将以差动保护为例，介绍变压器保护定值整定的方法。

首先，差动保护是一种经典的变压器保护方式，它通过比较变压器的进线和出线电流，判断变压器是否发生内部故障。

差动保护中常用的保护原理包括直流差动保护和交流差动保护，其中直流差动保护适用于小型变压器，交流差动保护适用于大型变压器。

以下以交流差动保护为例进行定值整定计算。

交流差动保护的基本原理是根据电流的相量和幅值来比较进出线电流，当差流超过设定的定值时，保护装置将动作。

定值整定计算的关键是确定差流保护的动作定值和动作时间。

首先，对于变压器的不同运行条件，需要选择不同的动作定值。

常见的运行条件包括变压器的额定容量、容量变比、对称短路容量和零序容量等。

根据变压器的额定容量和容量变比，可以计算出进线和出线侧电流的变比值。

根据变压器的对称短路容量和零序容量，可以计算出进出线电流的最大允许差值。

根据变压器的性能曲线，可以进一步确定差流保护的动作定值。

其次，对于不同类型的故障，需要选择不同的动作时间。

常见的故障类型包括内部故障、外部故障和过电流故障等。

在定值整定计算中，一般会根据实际情况选择适当的动作时间，以实现快速故障检测和隔离保护。

最后，为了确保差动保护的可靠性，还需要进行整定参数的验证。

通过实际测试和调试，可以验证差动保护的动作定值和动作时间是否符合设计要求。

如果发现任何偏差或问题，应及时进行调整和修正。
