行车记录仪产品使用说明书
一、产品概述
行车记录仪是一种用于记录车辆行驶过程中的视频、音频以及车辆信息的设备。
本产品采用高清晰度摄像头和智能控制系统，能够自动记录车辆前方的画面，并可通过存储设备保存下来。
二、产品组成
1. 主机：行车记录仪主体，包括摄像头、存储卡插槽和显示屏。
2. 电源线：连接主机与车辆电源的电源线。
3. 吸盘支架：用于固定主机在车辆前挡风玻璃上。
4. 存储卡：用于存储录制的视频和音频文件。
三、使用方法
1. 安装：将吸盘支架固定在车辆前挡风玻璃上，将主机安装在吸盘支架上，并连接电源线到车辆电源。
2. 开机：通过按下电源按钮，启动行车记录仪，主机显示屏亮起并开始录制画面。
3. 调整设置：可根据需要在主机菜单中设置录制视频的分辨率、循环录制时间等参数。
4. 存储文件：录制的视频文件将保存在存储卡中，可以通过电脑或者其他设备查看和管理这些文件。
四、使用注意事项
1. 请勿在驾驶过程中操作行车记录仪，以免影响驾驶安全。
2. 定期清洁摄像头镜头和显示屏，保持清晰录制效果。
3. 存储卡容量不足时，应及时清理或更换存储卡，以免影响录制
功能。
4. 行车记录仪应安装在视线不受阻碍的位置，避免影响行驶视野。
以上是本行车记录仪产品的使用说明书，希望用户在使用过程中仔
细阅读并按照说明进行操作，以保证产品的正常使用效果。
如有任何
问题，请咨询售后服务。
祝您驾驶愉快，行车安全！。

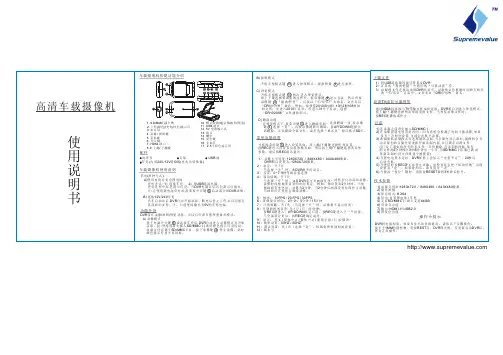

行车记录仪使用说明书功能键（五键）说明一（1）电源键/屏幕背光开关键（2）菜单键/模式键（3）UP键（4）DOWN键（5）OK键（6）摄像头（7）TF槽（8）AVIN接口（9）USB电源接口（10）LCD显示屏（11）复位孔一、功能简介1、使用行车录像功能启动汽车发动机，记录仪自动启动并开启录像功能，录像指示灯闪烁。
当图标显示为红色且时间走动时，按“OK键”暂停/开始录像功能。
关闭汽车发动机，记录仪自动保存录像内容并关机，录像的视频分段保存于TF卡上。
当TF卡存储满后记录仪将覆盖较早前录制的视频。
【注意】a.记录的时间段可自行在菜单中设置为1/2/3/5档,如果选择为“1/2/3/5”分钟这四个档中的任意一档时,当TF卡存储满后记录仪将覆盖较早前录制的影像。
b.前、后摄像头的录像文件和拍照文件分别保存于TF卡中的前录“ VIDEOA”、后录“VIDEOB” 。
2、使用拍照功能在录像界面按“M键”可进入拍照模式，点击0K键可拍摄一张照片。
如需返回主录像界面，短按“M键”两次返回。
在录像界面长按“M键”可进入“拍照设置”菜单,按“上下键”选择，按“0K键”确认，可进行拍照功能设置。
3、视频回放在录像界面按“M键两次”进入回放模式。
按上/下键找到需要回放的视频和照片,按“0k”键进行视频回放。
4、一键锁定功能在录像中，短按M键加锁当前视频，已加锁的文件，加锁图标为“”，文件锁定后将不会被覆盖。
5、键静音功能在录像模式，按“下键”开启或关闭录音。
【提示】设置会自动保存，再次开机后无需设置静音功能。
6、摄像头画面切换功能在录像界面或拍照界面。
按“上键”进行前/后拉界面以及画中画进行切换。
7、时间/日期设定在记录仪界面长按“M键”进入功能设置界面，短按“M键”一次后按“下键”选择“日期/时间”，按“OK键”确认，“上下键”选择年月日后,按“M键”退出设置。
【注意】为了有效记录行车安全事故的取证的日期和时间,在使用本机前请先设置正确的时间。
行驶记录仪使用说明书前言感谢您购买本台摄像机，本机采用了独特的超便携式设计，使它可以应用在各个领域，为您带来方便，安全，丰富多彩的日常生活。
确定详读本手册，然后将本手册放在安全的地方供将来参考时使用。
版权©版权所有2011。
保留所有权利。
未经制造商的书面同意，不得以任何其他形式或方式将本出版品复制、传送和改写。
注意事项使用场合：敬请严格遵守国家相关法律，不得将此产品用于任何非法用途，否则后果自负。
●为了使产品具有更好的性能，厂家将不断完善产品软件，本产品具有方便客户自己升级软件的特点，请向当地经销商索取最新版本软件的信息以及升级方法。
●请在自然温度下使用，请勿在人体不能适应的温度下工作●请在人类适宜生活的环境湿度下使用，请勿将产品置于潮湿的工作环境，产品不具备防水功能，敬请避免使本产品淋水或暴露在雨水中●不可尝试开启外壳或尝试自行维修，若本产品或本产品的任何配件有故障，请去专业的维修点维修。
●不可使用刺激性的化学物质、清洁溶剂或清洁剂清洁本产品。
请用微湿的软布擦拭本产品。
●请在有充足光源的环境下使用，请勿将摄像头直接对着太阳等超强光源，以免光学器件受损。
●请勿在粉尘密度过大的环境下使用，以免镜头以及其它部件沾染粉尘，影响摄像效果●请注意环保，勿随意丢弃本产品。
禁止把本产品投掷于火中，以免发生爆炸。
一．产品简介●本产品体积小巧、安装方便，安装时不破坏车辆原有结构●本产品采用高性能芯片，高清晰度视频，动态画面的连续性很强，在低照度下，可进行影像的录制，支持A VI的视频格式●摄像可支持VGA(640x480)、QVGA(320x240)、SXGA(1280x960)三种方式●拍照可选12M、8M、5M、3M、2M、1.3M、V AG尺寸●本产品支持时间日期水印功能，录像和拍照可以同步显示当时时间和日期●支持高速的USB2.0●最大可支持32G的SD卡●内置锂电池可持续摄像达150分钟●支持移动侦测功能，只要有人或物体在机器前面移动，就会自动录像●本产品采用的是循环覆盖的记录方式，能自动在原有的画面上覆盖新的画面，保持周而复始的滚动记录●本产品支持视频输出，有现场回放功能，通过车载显示器可当场查询记录中的影像内容，同时支持电视和电脑回放二．操作指南1.产品外观及按键定义1.SD卡插槽10. USB接口2.红色指示灯11. 5V电源输入口3.麦克风12. 镜头4.录像\ 拍照键13. 喇叭5.菜单键14. 复位键6.开关机键15. 支架孔7.下翻键16. 2.5寸彩色显示屏8.上翻键9.模式转换键（录像、拍照、回放）2.系统设置在开始使用本摄像机前，必须进行一些基本设置，如日期和时间、语言、自动关机、重设系统等。
行车记录仪使用说明书行车记录仪使用说明书1. 产品概述行车记录仪是一种安装在汽车内部，用于记录行车过程中的视频和音频的设备。
它能够捕捉车辆前方的道路情况，并且在发生事故或其他紧急情况时提供有力的证据。
本使用说明书将介绍如何正确地安装、操作和维护行车记录仪。
2. 安装在安装行车记录仪之前，请先阅读车辆制造商提供的说明书，并确保您具备以下工具和材料：- 行车记录仪- 电源适配器- 电源线- 安装支架- 存储卡（建议使用高速、高容量的Micro SD卡）按照以下步骤安装行车记录仪：1. 确定安装位置：选择一个视野良好且不遮挡驾驶员视线的位置，例如挡风玻璃的上方。
2. 清洁安装位置：使用清洁布和无酒精清洁剂清洁安装位置，确保其干燥并无油脂。
3. 安装支架：使用包装中提供的胶带或吸盘将支架牢固地安装在挡风玻璃上。
4. 安装行车记录仪：将行车记录仪插入支架，并确保其牢固地安装。
5. 接通电源：使用电源线将行车记录仪连接到车辆的点烟器插座，并确保连接牢固。
6. 插入存储卡：打开行车记录仪，将存储卡插入卡槽，确保插入正确。
安装完成后，请确保行车记录仪的视角可以清晰地捕捉到前方的道路情况，并进行一次试录制来确认设备正常工作。
3. 使用方法3.1 开机和关机- 开机：按下电源按钮，行车记录仪将开始录制视频。
- 关机：再次按下电源按钮，行车记录仪将停止录制并关机。
3.2 录制视频行车记录仪在录制视频时，会自动循环覆盖旧的录像文件。
您可以按照以下步骤记录视频：1. 开机：按下电源按钮启动行车记录仪。
2. 开始录制：一旦行车记录仪开机，它将自动开始录制视频。
3. 停止录制：按下电源按钮，行车记录仪将停止录制视频。
3.3 紧急记录在发生事故或其他紧急情况时，您可以手动触发紧急记录，以保留重要的录像。
1. 按下紧急记录按钮：在发生紧急情况时，按下设备上的紧急记录按钮。
2. 保存录像文件：行车记录仪将为您自动保存最近的一段录像文件。
DS-8104HM-M(/XX系列嵌入式车载录像机用户操作手册（V2.2.0 版）附录 1 SD 卡总容量的参考计算方法根据录像要求（录像类型、录像资料保存时间）计算出一台设备所需总容量。
计算方法：第一步：根据式（1）计算单个通道每小时所需要的存储容量 qi , 单位 MMyte。
qi d i 8 3600 1024 其中：（1） di －码率，单位 KMit/s 第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量 mi ，单位 MMyte。
mi = qi × hi × Di hi －每天录像时间（小时）（2）其中： Di －需要保存录像的天数第三步：根据式（3）计算所有通道定时录像时所需总容量（累加） q T 。
c qT mi i 1 （3）其中： c —通道总数。
根据式（4）计算所有通道报警录像（包括移动侦测）所需总容量（累加） q T 。
c qT mi ×a% i 1 （4）其中：a% －报警发生率。
例：根据以上公式当位率类型设置为定码率时根据不同的码流大小 1 个通道 1 小时产生的文件大小如下表所示：码流大小（位率上限） 96k 128k 160k 192k 224k 256k 文件大小 42M 56M 70M 84M 98M 112M 码流大小（位率上限） 320k 384k 448k 512k 640k 768k 文件大小 140M 168M 196M 225M 281M 337M 码流大小（位率上限） 896k 1.00M 1.25M 1.50M 1.75M 2.00M 文件大小 393M 450M 562M 675M 787M 900M 第 31 页共 34 页DS-8104HM-M(/XX系列嵌入式车载录像机用户操作手册（V2.2.0 版）附录 2 ETHERNET 网络连接线制作方法材料及工具一根双绞线（8 芯，长度可根据实际需要来确定，有效传输距离 100m 以内）、二个标准 RJ45 头、一把 RJ45 专用工具。
奥迪行车记录仪使用手册
奥迪行车记录仪是一款用于记录行车过程的设备，可以帮助驾
驶者记录行车路况、事故发生时的情况等信息。
以下是关于奥迪行
车记录仪的使用手册：
1. 安装，首先，您需要确定行车记录仪的安装位置，通常安装
在车辆的前挡风玻璃上。
确保安装位置不会影响驾驶视线，并且能
够稳固地固定行车记录仪。
2. 电源接口，连接行车记录仪的电源接口，通常是通过车载点
烟器或者直接连接车辆电源。
3. 存储卡，行车记录仪通常需要使用存储卡来存储录像文件，
您需要将存储卡正确插入到行车记录仪中。
4. 开机，接通车辆电源后，行车记录仪会自动开机，开始录像。
在一些型号的行车记录仪中，您可能需要手动开机。
5. 设置，根据您的需求，您可以对行车记录仪的一些设置进行
调整，比如录像分辨率、循环录像时间、碰撞感应等。
6. 查看录像，您可以通过行车记录仪自带的屏幕或者通过连接到电脑来查看录像文件，有些型号的行车记录仪还支持通过手机App来查看录像。
7. 事件记录，一些行车记录仪具有碰撞感应功能，当发生碰撞时会自动记录并锁定相关录像文件，以防止被循环覆盖。
8. 维护，定期清洁行车记录仪的镜头，保持清晰录像效果。
另外，定期检查存储卡的容量，及时备份重要的录像文件。
总的来说，奥迪行车记录仪的使用手册会根据具体型号有所不同，以上是一般的使用步骤和注意事项。
在使用前，请务必仔细阅读所附的使用说明书，以确保正确安装和使用行车记录仪，同时也要遵守当地的交通法规和隐私保护法律。
希望以上信息能够帮助您更好地使用奥迪行车记录仪。

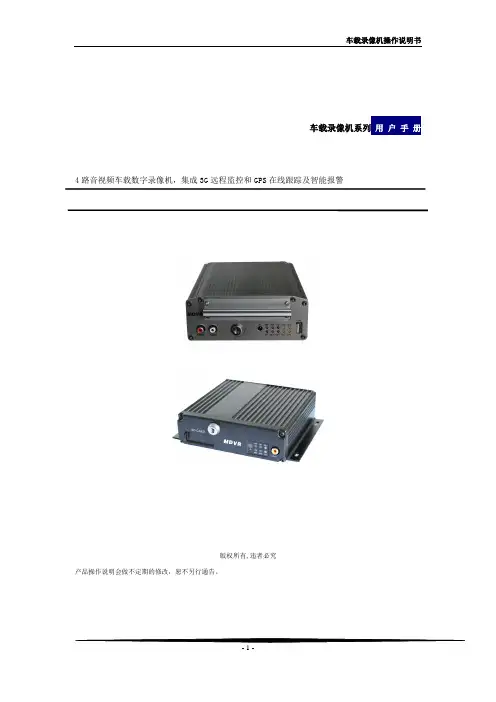

车载录像机系列用户手册4路音视频车载数字录像机，集成3G远程监控和GPS在线跟踪及智能报警版权所有,违者必究产品操作说明会做不定期的修改，恕不另行通告。
目录索引产品介绍 (3)接口简介...................................................... ............. . (7)安装说明 (11)1.注意事项 (11)2.安装指导........................................................ . (11)3.系统启动........................................................ . (11)4.电源连接................................................... (12)5.遥控器说明 (13)6.硬盘安装及拷贝 (14)系统设置 (19)用户登录 (18)1. 基本设置................................................ . (20)1.1 运行设置 (20)1.2 信息登记 (21)1.3 插入设置 (22)1.4 蜂鸣器报警 (23)2. 录像设置 .................................................... . (24)2.1 基本设置 (24)2.2 参数设置 (25)2.3 时刻设置 (26)3. 存储设置...................................... . (27)4. 网络设置........................................ (28)4.1 本机网络 (29)4.2 WIFI设置 (29)43 3G设置..................................... (30)4.4 服务器....................................... (31)5. 用户设置....................................... (31)6. 日期时间....................................... . (32)7. 系统信息..................................... (33)7.1 系统升级 (33)7.2 恢复默认设置 (35)8 报警设置................................................ . (35)8.1 I/O设置 (35)8.2 加速度设置 (36)8.3 速度设置 (37)9. 录像搜索..................................................... .. (38)10.日志搜索..................................................... .. (40)11.外设云台设置 (41)12.系统信息........................................................... .. (42)12.1 模块信息 (42)12.2 历史信息 (43)常见问题 (44)产品介绍产品参数产品主要功能车载录像机系列产品特别适合公交车、校车、警车等车辆的视频录像监控和远程监控。
汽车行车记录仪使用说明书一、简介汽车行车记录仪是一种安装在车辆内部，用于记录和存储车辆行驶过程中的视频、音频等信息的设备。
本说明书将为您介绍如何正确和安全地使用汽车行车记录仪。
二、安装1. 将行车记录仪取出，并注意检查是否有损坏。
2. 使用附带的安装支架将行车记录仪固定在前挡风玻璃的后方，确保其视野范围不受任何遮挡。
3. 将行车记录仪的电源线与车辆的电源适配器相连。
4. 将行车记录仪的视频线与车载监控器或导航系统相连（根据具体情况）。
5. 确保所有连接稳固，并调整角度和位置使其最佳视野。
三、操作1. 开机：将车辆点火启动后，行车记录仪将自动开机并开始录制。
2. 录制：行车记录仪将自动循环录制视频，您可以根据需要手动启动录制功能。
3. 存储：录制的视频将保存在记忆卡中，确保您使用高质量、高速的记忆卡以避免录制中断或视频丢失。
4. 查看录像：您可以通过触摸屏或按钮来查看录制的视频，操作方法请参考您所购买的具体型号。
5. 保存重要视频：如果您遇到了需要保存为特殊文件的视频，可以按照说明书中的方法进行操作。
6. 关机：在车辆停止运行后，行车记录仪将自动关机。
四、注意事项1. 请在车辆停放时进行设置和调整，切勿在行驶过程中进行操作，以免分散驾驶注意力。
2. 请勿将行车记录仪暴露在高温或直射阳光下，以免损坏设备。
3. 使用过程中请勿拔插电源线或记忆卡，以免影响设备正常工作。
4. 如发现任何异常情况，请立即停止使用，并咨询专业维修人员处理。
5. 请遵守当地的交通法规，并尊重他人的隐私权。
五、维护与保养1. 定期清洁行车记录仪的镜头和屏幕，以保证录制的画面清晰。
2. 请勿使用化学溶剂清洗设备，以免损坏表面。
3. 不使用时，请将行车记录仪存放在干燥、通风的地方，避免长时间暴露在潮湿环境下。
六、保修与售后服务1. 您购买的行车记录仪享有一年质保服务，请在质保期内保留好购买凭证。
2. 如需维修或咨询服务，请联系您购买的销售商提供的客服电话。
行车记录仪使用教程行车记录仪使用教程 - 安装1. 打开行车记录仪的包装，取出所有配件。
2. 将行车记录仪的支架固定在车前后挡风玻璃上，确保支架牢固。
3. 将行车记录仪的微型SD卡插入设备上的SD卡槽。
4. 连接行车记录仪的电源线到车辆的点烟器插座上。
行车记录仪使用教程 - 设置1. 打开行车记录仪电源，待设备启动后，进入设置界面。
2. 使用方向键在菜单中选择相应选项，按“确定”按钮确认选择。
3. 在设置界面，您可以根据需要进行以下设置：- 时间和日期：根据所在地区设置正确的时间和日期。
- 录像分辨率：选择合适的分辨率和帧率，根据需要平衡画质和存储空间。
- 循环录像：设置循环录像模式，可以选择关闭或设置循环时间。
- 紧急保护锁存：开启该功能，当设备检测到紧急情况时，会自动将相关录像锁定，防止被覆盖。
- G-感应灵敏度调节：根据车辆行驶情况，调节G-感应的灵敏度。
- 声音设置：设置录像过程中是否录音。
- 屏幕保护：设置屏幕保护的时间。
- 其他设置：根据个人需求设置其他相关选项。
行车记录仪使用教程 - 使用1. 行车记录仪启动后，会自动开始录像。
2. 录像过程中，您可以按设备上的“录像/拍照”按钮手动开始/停止录像，或拍照。
3. 对于紧急情况，您可以按设备上的“紧急事件”按钮，将该段录像锁定，防止被循环覆盖。
4. 若要查看录像或照片，您可以通过设备上的“播放”按钮进入回放界面，通过方向键选择要查看的文件。
5. 您可以使用设备上的“删除”按钮删除不需要的录像或照片。
6. 行车记录仪的微型SD卡存储空间满时，会自动循环覆盖最早的录像。
行车记录仪使用教程 - 注意事项1. 安装时，请确保行车记录仪不会遮挡驾驶员的视线。
2. 使用过程中，请遵守交通法规，安全驾驶。
3. 请勿在行驶过程中频繁操作行车记录仪，以免分散驾驶注意力。
4. 定期检查行车记录仪的电源线和连接是否松动，确保设备正常工作。
5. 为了防止隐私泄露，请谨慎分享行车记录仪的录像和照片。
车载数字高清录像机使用手册（单路二路四路通用）感谢您购买我们的产品。
请详细阅读本使用说明书，以便您能更好的使用和保护您的机器。
阅读后请将说明书放在安全的地方，方便以后参考。
声明♦本手册的制订过程中，已力求内容正确和完整♦产品请以实物为准，说明书仅供参考♦产品实时更新，如有升级恕不另行通知♦最新程序及说明文档敬请与公司客服人员联系♦产品说明中有疑问或争议的，以公司最终解释为准目录第一节：产品应用及规格参数...................... ..3第二节：产品接口定义及功能说明 (6)第三节：系统菜单操作说明 (9)设备启动及用户登录 (9)3.3 系统设置...................................................... .10 3.3- 1 基本设置 (11)3.3- 2 开关机设置.................................................. .11 3.3- 3 传感设置.................................................... .11 3.3- 4 密码设置.................................................... .11 3.4 录像设置. (12)3.4- 1 常规设置 (12)3.4- 2通道设置 (12)3.4- 3定时设置 (13)3.4- 4移动侦测 (13)3.6 管理工具...................................................... .14 3.6- 1 磁盘管理.. (14)3.6- 2 配置管理 (14)3.6- 3 系统升级 (15)3.7 录像管理 (15)3.8.系统信息 (15)第四节：常用设置快捷操作 (16)4.1 接线测试及开机 (16)4.2 录像设置 (16)4.3 录像回放 (17)附录1:常见问题及处理 (17)售后服务条款 (18)第一节：产品应用及规格参数1.1 : MDVR是专为车载视频监控和远程监控开发的一款高性价比、功能可扩展性强的设备。
它采用高速处理器和嵌入式Linux平台开发，结合IT领域中最先进的H.264视频压缩/解压缩技术、网络技术以及GP定位技术。
以SD卡或硬盘作为存储介质，MDVR可实现4路CIF、HD1和D1格式的音视频录像、汽车行驶信息记录和GPS1位信号上传等功能。
MDVR配合中心软件可实现报警联动的中心监控、远程管理及回放分析。
MDVR品外观简洁、具有超强抗振，安装灵活方便，功能强大，可靠性高等特点。
表1：MDVR产品规格列表表2: MDV基本电气参数列表1.2 : MDVR产品应用MDVR产品可应用于公交、物流车、货运车、长途旅游巴士、的士、油罐车、小轿车、校车、警车、巡逻车等常用及特殊车辆的视频监控或者远程监控，前端主要由车载专用摄像机采集视频信号，经过专用视频线传输至MDVR主机进行视频处理压缩，本地存储在SD卡上。
1.3 : MDVR注意事项为确保MDVR的安全使用并获得满意的使用性能，敬请客户在安装设备时，充分考虑以下因素：1 :在安装和操作设备时，遵守所有电子产品的规范，以及车辆和其它连接设备的要求；2 :电源及设备接地：设备本地电源直接输入范围为直流8V-36V，请注意不要接反，输出不能短路。
请注意电源线的供电能力。
即使设备关闭了，机器内也带电，要避免短路。
在连接其它外部设备前请断开本设备与电源之间的连接；设备本机对外输出电压为12V，仅用于为摄像头供电，请勿附带其它任何未经允许的设备。
设备传感器输入方式为电平方式，外接电压小于4V时认为是低电平，大于4V小于30V区间时认为是高电平，超过30V,会导致设备损坏；建议设备接地。
3 :温度要求：在干燥的环境安装设备，避免潮湿、滴水、濆水等场所。
请勿把设备安装在凹陷会积水的场所或液体会滴落的湿的场所；请勿用湿手触摸设备；也不要站在水中或和其他水源接触时触摸本设备，有触电危险；4 :安装位置：为延长设备的寿命，请尽可能把设备安装于车辆振动较弱的部位，比如司机座位后方。
设备应安装于车辆内通风的部位；安装在平面上的设备应与其它物体保持6英寸（15厘米）距离，以利于空气的流通和散热；不能安装于封闭的空间内，比如车辆后备箱。
本机建议正放安装，可以延长硬盘使用寿命，侧装易损坏硬盘；设备的外接线材要有足够的间隔和外套阻燃管保护，以确保线材不被弯曲或由于震动磨损而漏电；确保设备远离车辆上的热源，严禁在设备上放置任何杂物。
5 :设备安全：确保乘客或司机不能干预和损坏设备部件、摄像机、线材和其它附件，不要把设备安装在靠近其它限制的车辆组件的地方；安装设备组件、摄像机、附件和线材时，发动车辆可能会引起设备的损坏，要确保安装过程中车辆静止，防止设备跌落。
安装注意事项：1. 设备内含电子器件，运输过程请轻拿轻放2. 安装和维护必须由专业合格人士执行3. 不可安装在车辆上受雨水或其他液体侵蚀处4. 设备上方不得有重物压放5•保持机身远离热源、灰尘与强磁场，请勿直接冲水6.不得在主机带电情况下更换任何模块7•在没有专业人员的指导下，请勿打开或拆卸设备8.设备输出电源不得搭接任何非推荐装置第二节：产品接口定义及功能说明2.1: MDVR前面板接口定义前面板接口定义如下表。
2.2: MDVR后面板接口定义图2-1音视频输出接口 AV out 音视频输出接口音视频输入接口AVIN1, AVIN 2, AVIN 3, AVIN 41脚为电源正极什12V ）,2脚为地 （GND ）,3脚为音频输入,4脚为视频输入2.3:常用接口线材简易说明电源线电源线如图2-1所示，一端是3PIN 航空插头，接在设备后面板的3PIN 航空接头上。
红线和黑线直接接到汽车的电瓶上；红线接正极，黑线接负极；黄线接点火线，主机设备在汽车打开车钥匙后自动开启，关闭 车钥匙后自动延时关闭。
黄线接在车钥匙打开所有仪表盘灯时的那个档位 （就是汽车启动马达之前的那个档位）。
1 ）连接前需要确认电瓶的电压在 8V — 36丫之间，否则超过会烧坏设备；2） 连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶防。
3） 黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频将丢失。
4） 注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常运行。
正负极采用的电源线线径必须为①1.5mm 以上。
音视频输入接口定义，分为四路（ AVIN 1 , AVIN 2 , AVIN 3 , AVIN 4）, 每一路的定义如下：1脚为电源正极（+12V ）给摄像头供电，2脚为地（GND ）接摄像头 的地线以及音视频的屏蔽线， 3脚为音频输入，4脚为视频输入。
Video out 为视频输出接口， Audio out 为音视频输出接口 ，AV PWR 为12V 输出，其中红线为电源正极（+12V ）给显示屏供电，黑线 地（GND ）接显示屏的地线。
报警输入输出设备有4个报警输入接口和1个报警输出接口，报警输入检测都是电平检测，可接各种车辆行车状态，比 如刹车、转向、车门开关，紧急报警按钮等。
刹车检测如图2-8所示，当刹车板踩下时， MDVR 就能检测音视频线+12VGh4 3视频 音频图2-2到高电平，否则检测到低电平。
报警输出都是电平输出，驱动能力为200mA，如果要接功率比较大的器件, 必须外接继电器；报警输出光电报警接线示意图如下图2-9所示：2.4：遥控器功能键说明MDVR产品面板上没有直接的控制按钮，需要使用遥控器配合操作，遥控器按键及功能介绍：【0—9】键：在设置状态下，数字输入键用于选择数字。
在回放和预览时，1、2、3、4键用于通道之间的切换【+ 】、【—】键：调整数字增加或减少时使用▲, , V, »:上、下、左右光标方向移动键【ENTER键：在设置状态下，表示选择和保存【LOGINI键：显示登录界面（如果配置成不需要密码，则直接进入设置主界面）【RETURN键：返回上一级菜单[CANCEL键：删除上一次输入的字符【INF O】键：在主界面上按此键后显示摘要信息【田】键：将主界面切换回4分隔画面；在按数字键1-4时，将某通道全屏后需要切换回4分屏显示时，可以按此键恢复4分屏显示第三节：系统菜单操作说明3.1 :设备启动及用户登录本设备按照安装指导安装在实际应用环境后，保证在电源和其它外接设备正确接线情况下进行开机，开机 画面如图3-1，机器启动后进入正常的四分割监视界面，如图图3-1按遥控器上的“ LOGIN ”键直接进入登录界面，如图 3-3所示 说明：1. 设备号：用户给每台设备设置的序列号，登录时会自动显示顶部；此设备号在3G 平台服务器中必须保证唯一（服务器根据此设备号识别设备是否合法）。
2. 用户名：包括admin （管理员）和user （普通用户），以普通用户身份登录，只能进入录像查找、回放、信息 等菜单，不能进入设置菜单设置相关参数，管理员拥有对系统参数设置的权限。
3. 密码：根据选择的用户名输入相应的密码，当密码正确时，选向下键移动到“ 登录”按“ ENTER 即可登录；密码不正确时，显示提示信息，可再按“ CANCEL 删除后重输正确密码。
普通用户密码的初始设置为 6个0，管理员密码的初始设置为111111（6个1）。
系统菜单包括六个主要菜单：系统设置、录像设置、网络设置、常用工具、录像回放、系统信息。
主菜单如图3-4所示。
1、以下所有子菜单的设置，都必须在确认【保存】后生效，否则设置无效。
LOADING …登录设备号: 甲户： 密碍00000 Admin登录丨取消图3-3 3-2。
图3-2主菜单录儼殳芭 系班设些 网第设世常用工具就回枚图3-4SD 卡车载录像机使用说明书图3-5图3-62、输入数据可以按遥控器上的数字键直接输入。
字母输入则须通过软键盘完成，子菜单返回按“RETUR N 键。
3.2 :系统菜单组织框架图基本设置开关机设置 传感器设置j常规设置V. _____3.3 :系统设置系统设置在主菜单当中的第一个菜单，系统设置界面包含四个功能选项：基本设置、开关机设置、传感设置和 密码设置。
如图3-5所示。
密码设置录像设置定时设置移动侦测 子码流网络设置-其它设置格式化 系统设置通道设置登录服务器-网络状态常用工具.录像回放录像回放配置管理系统升级录像搜索系统信息SD卡车载录像机使用说明书3.3- 1 :基本设置主要对系统时间以及设备的一些基本属性进行设置，如图3-6所示。
