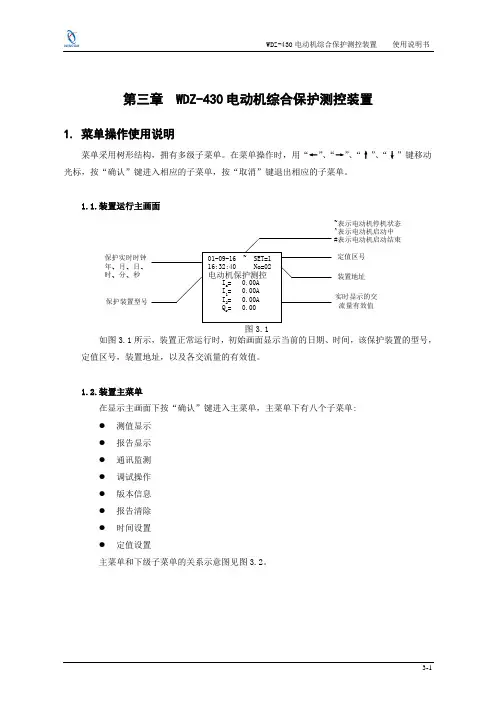

第三章WDZ-430电动机综合保护测控装置1.菜单操作使用说明菜单采用树形结构，拥有多级子菜单。
在菜单操作时，用“←”、“→”、“↑”、“↓”键移动光标，按“确认”键进入相应的子菜单，按“取消”键退出相应的子菜单。
1.1.装置运行主画面保护实时时钟年 月 日 时 分 秒保护装置型号定值区号装置地址实时显示的交流量有效值~表示电动机停机状态^表示电动机启动中#表示电动机启动结束图3.1如图3.1所示，装置正常运行时，初始画面显示当前的日期、时间，该保护装置的型号，定值区号，装置地址，以及各交流量的有效值。
1.2.装置主菜单在显示主画面下按“确认”键进入主菜单，主菜单下有八个子菜单:●测值显示●报告显示●通讯监测●调试操作●版本信息●报告清除●时间设置●定值设置主菜单和下级子菜单的关系示意图见图3.2。
图3.21.3.测值显示测值显示菜单下有七个子菜单，子菜单的显示画面详见图3.3。
1.3.1.状态量显示实时的显示遥信等状态量变位的信息，相应的报告在报告显示里有详细记录。
1.3.2.测量量显示显示测量电压、测量电流、有功功率、无功功率、功率因素、频率。
1.3.3.电能脉冲显示显示有功电能脉冲、无功电能脉冲。
1.3.4.电能显示显示有功电度电能、无功电能电能。
1.3.5.复数显示显示电压、测量电流、保护电流的复数表示（前为实部，后为虚部）。
1.3.6.相角显示显示电压、测量电流、保护电流的相角。
1.3.7.保护量显示显示保护电压、保护电流、零序电流、正序电流、负序电流、过热比例系数、电动机启动过程中的最大启动电流。
图3.31.4.报告显示报告显示菜单下有七个子菜单，子菜单的显示画面详见图3.4。
图3.41.4.1.动作报告显示动作报告显示画面就是故障时的显示主画面，见图3.5。
动作元件的动作时刻年 月 日时 分 秒 毫秒动作保护事件动作报告序号故障相动作时的故障量图3.5如图3.5所示，装置故障的时候，动作报告画面显示动作的时间、保护事件、故障相、故障量等信息。
WDZ-5200系列保护测控装置调试指导版本：试用版编制：朱曙光黄庆建审核：批准：日期：金智科技股份有限公司2010-4-9调试操作流程一、检查接线，装置上电：1、先确保装置供电直流空开在分开位置。
.2、确保万用表的线头插在在公共和电压端，选用直流1000V档，测量装置供电端子之间以及端子和地之间是否存在电压。
并且测量空开电压是否负荷装置供电电压。
（DC110V或DC220V,根据装置选型而定）3、确保无电压后，万用表选用欧姆通档，测量装置电源端子之间及电源端子和地之间是否存在短路。
4、确保无短路情况后，装置可以安全上电。
二、软件版本和工程配置检查：1、软件版本检查：2、工程配置检查：说明：工程配置在出厂调试时已按照工程进行修改，在现场调试时只需进行检查是否符合现场需要，若不符合，则按照下面步骤修改：a、恢复出厂设置：（现场无需修改）主菜单→定值设置→恢复出厂设置，输入密码：2006。
b、工程配置主菜单→调试操作（输入密码2006）→厂家设置，对照工程配置表，对以下几项进行配置：1）I/O配置：配置操作板或I/O板型号。
2）工程选配：CT：5A、1A；现场总线：CAN、PROFIBUS、RS485、以太网；4-20mA输出：一路、二路；PT接入方式：线电压（默认选择）、相电压；CT接入方式：三相、二相；开关位置接入：双位置接入（默认选择）、跳位接入、合位接入。
c、系统设置主菜单→定值设置，对以下几项进行配置（输入密码0001）：1）CAN/RS485：设置为接口检查；（用于方便出厂调试）2）4--20mA输出关联测值：设置为MIa。
d、设置装置时间主菜单→时间设置，修改正常时间即可。
e、检查运行灯：查看运行灯是否为灯常亮，其它灯不亮。
三、精度验证、电能验证、4-20mA调试、脉冲调试（以WDZ－5242带操作板装置为例）1、装置采样：分为两个步骤a、第一步判断电压、电流相序是否接反：Ua、Ub、Uc三相电压各相施加20V、30V、40V，高、低压侧电流IA、IB、IC各相电流施加1A、2A、3A，查看装置对应相测量电压、电流以及保护电压、电流是否跟施加的相同。
继保月度考试-组卷策略(共68题，共100.0分)一、单项选择题(共20题，共20.0分)1. 高频保护采用相-地制高频通道是因为（）。
[1.0分]A 所需的加工设备少，比较经济B 相-地制通道衰耗大C 减少对通信的干扰正确答案：B2. 中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用（）方式。
[1.0分]A 欠补偿B 过补偿C 完全补偿正确答案：B3. 使用绝缘电阻表时，一般采用（）后的读数为准。
[1.0分]A 1 minB 1 00minC 10s正确答案：A4. 线路保护装置检验整组试验在（）%额定直流电压下进行整组试验.应确认保护装置的出口压板处于退出位置。
[1.0分]A 80B 90C 100正确答案：A5. 在斜面上移动物体时，当倾角由15°增到30°时，在不考虑摩擦力的情况下，则拉力（）。
[1.0分]A 减小B 增加1倍以下C 增加1倍以上正确答案：B6. 长春热电厂WBT196E-I分段备用电源自投装置，监控功能：装置具有测量电流、（）、频率等模拟量的遥测功能；[1.0分]A 频率B 电流C 电压正确答案：C7. 脱硫保安段备自投装置，MFC5208备自投装置?安全性。
从主供电源向备用电源切换时，采用串联切换，从（）电源向主供电源恢复时，支持并联切换方式，恢复过程无扰动。
[1.0分]A 工作B 旁路C 备用正确答案：C8. 在微机装置的检验过程中，如必须使用电烙铁，应使用专用电烙铁，并将电絡铁与保护屏(柜)（）。
[1.0分]A 只需电烙铁接地B 在同一点接地C 只需保护屏(柜)接地正确答案：B9. 自饱和电抗器的铁芯完全去磁时铁芯的导磁率最小，工作绕组的电感量最大，因此，直流输出的电流（电压）（）。
[1.0分]A 最大B 最小C 不变正确答案：B10. 励磁（）的目的是维护发电机的安全稳定运行，以避免由于保护继电器的动作而出现的事故停机。
[1.0分]A 调节器B 限制器C 放大器正确答案：B11. 当仪表可动部分偏转到满度点静止时，（）。

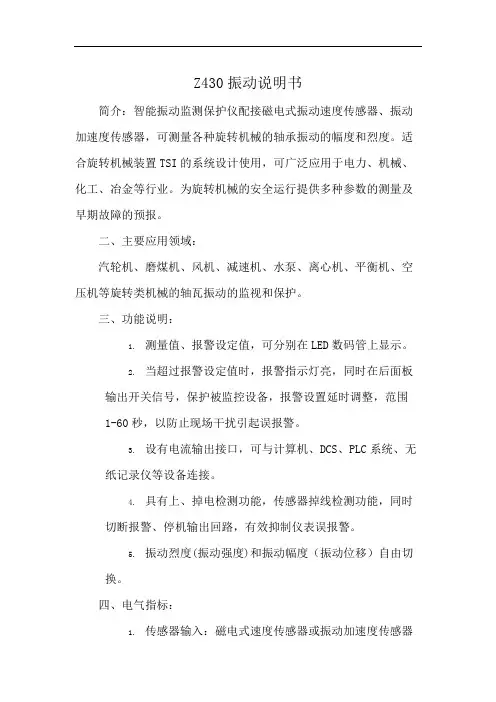

Z430振动说明书简介：智能振动监测保护仪配接磁电式振动速度传感器、振动加速度传感器，可测量各种旋转机械的轴承振动的幅度和烈度。
适合旋转机械装置TSI的系统设计使用，可广泛应用于电力、机械、化工、冶金等行业。
为旋转机械的安全运行提供多种参数的测量及早期故障的预报。
二、主要应用领域：汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的轴瓦振动的监视和保护。
三、功能说明：1.测量值、报警设定值，可分别在LED数码管上显示。
2.当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。
3.设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
4.具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。
5.振动烈度(振动强度)和振动幅度（振动位移）自由切换。
四、电气指标：1.传感器输入：磁电式速度传感器或振动加速度传感器2.测量范围：0～500μm pk-pk3.0～50.0mm/s rms4.测量精度：线性误差≤±1% （满度值）5.显示方式：数码管显示6.频响：1.0－300Hz7.电流输出：4～20mA；驱动500Ω的负载8.报警接点容量：AC220V/3A，DC28V/3A9.工作电源：220VAC±10% 50Hz 功耗≤10W五、物理指标：整机尺寸：1.盘装表：160（宽）×80（高）×160（深）mm2.开孔尺寸： 152（宽）×74（高）mm3.挂壁表：宽190×高290×厚92（mm）4.安装尺寸：底170×高272（mm）六、环境指标：1.温度： -20℃到+65℃，相对湿度≤90%七、订货指南：盘装表：SDJ-3L-AXX-BXX挂壁表：SDJ-3LG-AXX-BXX量程选择AXX：01-0～100μm pk-pk02-0～200μm pk-pk03-0～500μm pk-pk04-0～10.0mm/s rms05-0～20.0mm/s rms06-0～50.0mm/s rms电流输出BXX：01--4-20mA。

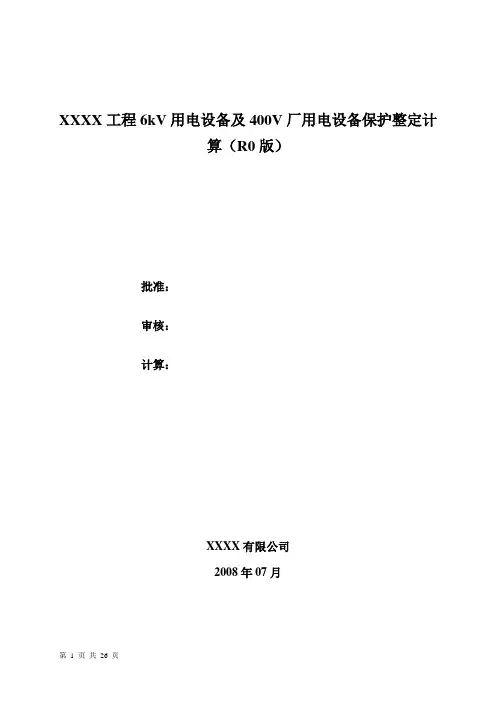

XXXX工程6kV用电设备及400V厂用电设备保护整定计算（R0版）批准：审核：计算：XXXX有限公司2008年07月1．短路电流计算1.1 业主提供数据220KV系统的等值阻抗根据江苏省电力公司下发的短路容量。
220KV系统的最小方式考虑两条最大短路容量的线路停运，机组的最小运行方式为一台机组运行。
1、系统参数大方式下系统正序、负序、零序阻抗（Se=100MV A Ue=230KV）Z1=Z2=0.007736 Z0=0.01347小方式下系统正序、负序、零序阻抗（Se=100MV A Ue=230KV）Z1=Z2=0.01344 Z0=0.021722、发电机参数#3发电机Se=353MV A；Ue=18KV；Xd″=16.51%；X2=20.14%；X0=8.82%#1、#2、#4发电机Se=388MV A；Ue=18KV；Xd″=18.0%；X2=21.9%；X0=9.7%3、主变压器Se=360MV A；Ue=18KV；XK″=13.3%4、厂高变Se=40MV A；Ue=18KV；XdI-II=15%；XdI-III=15%；XdI-II//III=6.3%；Kf=5.75、启动变（01#、02#）Se=50MV A；Ue=220KV；XdI-II=23.4%；XdI-III=23.4%；XdI-II//III=12.7%Kf=3.46、启动备用变（03#）Se=50MV A；Ue=220KV；XdI-II=21%；XdI-III=21%；XdI-II//III=9.94%；Kf=4.541.2 计算用阻抗图最大方式下正序阻抗图（Sj=100MV A）最小方式下正序阻抗图（Sj=100MV A）1.3 短路电流计算结果最大运行方式下各点三相短路电流计算值第 4 页共26 页最小运行方式下各点三相短路电流计算值第 5 页共26 页最小运行方式下各点两相短路电流计算值第 6 页共26 页2 整定计算2.1 主厂房脱硫工作、备用电源进线开关柜开关设备：真空断路器 综合保护装置：WDZ-410EX TA 变比N 1： 1000/5=200 零序CT 变比：2/0.05＝40 一次回路工作电流：508.7A 二次工作电流54.22007.508= A 2.1.1 电流速断保护（过流一段）●动作电流计算能保证速断选择性要求的线路最小长度：22222min11)1(L ββαβ+-++-•=Kt Kk R X xlt其中：534.011K 222t =+-++-=βββk kX t =0.4221.1min.max.==t t X X αK k =1.2564.0=β由此求得L min =67.25km ，显然本工程线路长度不满足速断选择性要求，因此需在脱硫电源侧设无选择性速断保护以瞬时切除使厂用母线上电压低于60%额定电压的线路短路故障。

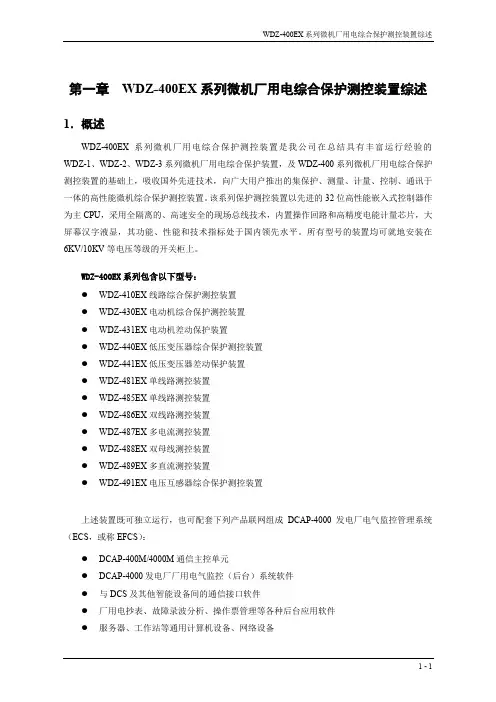

第一章WDZ-400EX系列微机厂用电综合保护测控装置综述1．概述WDZ-400EX系列微机厂用电综合保护测控装置是我公司在总结具有丰富运行经验的WDZ-1、WDZ-2、WDZ-3系列微机厂用电综合保护装置，及WDZ-400系列微机厂用电综合保护测控装置的基础上，吸收国外先进技术，向广大用户推出的集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
该系列保护测控装置以先进的32位高性能嵌入式控制器作为主CPU，采用全隔离的、高速安全的现场总线技术，内置操作回路和高精度电能计量芯片，大屏幕汉字液显，其功能、性能和技术指标处于国内领先水平。
所有型号的装置均可就地安装在6KV/10KV等电压等级的开关柜上。
WDZ-400EX系列包含以下型号：●WDZ-410EX线路综合保护测控装置●WDZ-430EX电动机综合保护测控装置●WDZ-431EX电动机差动保护装置●WDZ-440EX低压变压器综合保护测控装置●WDZ-441EX低压变压器差动保护装置●WDZ-481EX单线路测控装置●WDZ-485EX单线路测控装置●WDZ-486EX双线路测控装置●WDZ-487EX多电流测控装置●WDZ-488EX双母线测控装置●WDZ-489EX多直流测控装置●WDZ-491EX电压互感器综合保护测控装置上述装置既可独立运行，也可配套下列产品联网组成DCAP-4000发电厂电气监控管理系统（ECS，或称EFCS）：●DCAP-400M/4000M通信主控单元●DCAP-4000发电厂厂用电气监控（后台）系统软件●与DCS及其他智能设备间的通信接口软件●厂用电抄表、故障录波分析、操作票管理等各种后台应用软件●服务器、工作站等通用计算机设备、网络设备DCAP-4000发电厂电气监控管理系统的结构如图1.1所示，系统的详情请参见《DCAP-4000发电厂电气监控管理系统技术说明书》。
LPC系列保护测控 #1机 400V工作段WDZ-400系列保护测控6kV厂用2B6kV厂用2A 柴油机组直流微机励磁发变组保护同期录波UPS 等＃1机组其它智能设备快切高备变保护柴油机组直流 LPC系列保护测控WDZ-400系列保护测控其它公用智能设备6kV公用01B 6kV公用01A WDZ-400系列保护测控微机励磁发变组保护同期录波UPS 6kV厂用1B6kV厂用1A 等＃2机组其它智能设备#2机 400V工作段图1.1 DCAP-4000发电厂电气监控管理系统（ECS ）结构示意图2．特点WDZ-400EX 系列微机厂用电综合保护测控装置具有以下显著特点：● 基于分层分布式电气监控管理系统的设计思想，一个元件（一个间隔）对应一个装置，各间隔功能独立，各装置之间通过网络联结，网络组态灵活，使整个系统的可靠性得到很大提高，任一装置故障不影响其他装置和系统的正常工作。

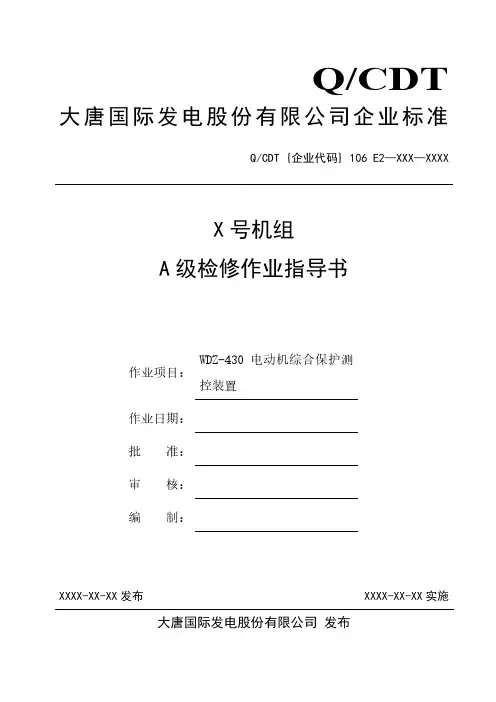

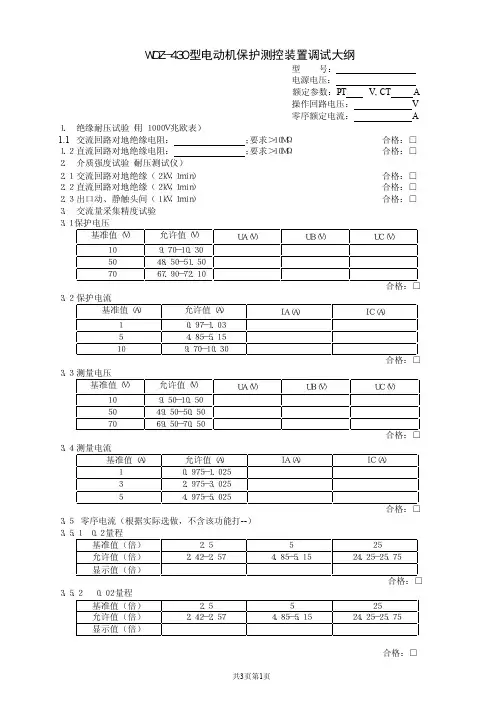

Q/CDT 大唐国际发电股份有限公司企业标准Q/CDT {企业代码} 106 E2—XXX—XXXXX号机组A级检修作业指导书WDZ-430电动机综合保护测作业项目：控装置作业日期：批准：审核：编制：XXXX-XX-XX发布XXXX-XX-XX实施大唐国际发电股份有限公司发布目次简要作业流程图 (1)1范围 (2)2本指导书涉及的资料和图纸 (2)3安全措施 (2)3.1准备工作中需要注意的事项 (2)3.2作业过程中需要注意的事项 (2)3.3验收过程中需要注意的事项 (2)3.4整组传动过程中需要注意的事项 (2)3.5现场作业结束及交接需要注意的事项 (3)3.6文明生产需要注意的事项 (3)4备品备件准备 (3)4.1现有备件准备情况 (3)4.2采购备件准备情况 (3)5现场准备及工具 (3)5.1现场准备 (3)5.2工作准备 (3)5.3办理相关工作票 (4)6检修工序及质量标准 (4)6.1检修项目 (4)6.2执行安全措施 (5)6.3外观及接线检查 (5)6.4继电器检验 (6)6.5装置绝缘检查 (7)6.6通电初步检验 (7)6.7模拟量采样测试 (7)6.8装置保护功能检验 (9)6.9二次回路检查 (15)6.10整组传动试验 (17)6.11定值、时钟投用前检查 (17)6.12完工检查 (18)6.13现场清理 (18)6.14工作票终结 (18)7检修记录 (18)8不符合项通知单 (19)9完工报告单 (20)10质量签证单 (22)简要作业流程图1范围本指导书适用于WDZ-430电动机综合保护测控装置的A/B/C级检修工作。
主要工作为设备二次回路清扫、检查、装置校验传动工作，对元件及回路进行检查、检修，并对已发现的问题进行处理。
2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

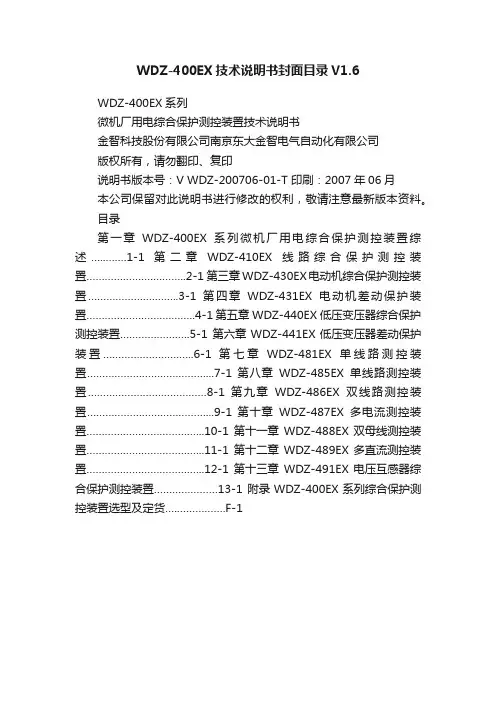

WDZ-400EX技术说明书封面目录V1.6
WDZ-400EX系列
微机厂用电综合保护测控装置技术说明书
金智科技股份有限公司南京东大金智电气自动化有限公司
版权所有，请勿翻印、复印
说明书版本号：V WDZ-200706-01-T 印刷：2007年06月
本公司保留对此说明书进行修改的权利，敬请注意最新版本资料。
目录
第一章WDZ-400EX系列微机厂用电综合保护测控装置综述…..…….1-1 第二章WDZ-410EX线路综合保护测控装置………………….………..2-1 第三章WDZ-430EX电动机综合保护测控装置………………….……..3-1 第四章WDZ-431EX电动机差动保护装置……………………….……..4-1 第五章WDZ-440EX低压变压器综合保护测控装置…………………..5-1 第六章WDZ-441EX低压变压器差动保护装置…………………….…..6-1 第七章WDZ-481EX单线路测控装置…………………………………...7-1 第八章WDZ-485EX单线路测控装置…………………………………8-1 第九章WDZ-486EX双线路测控装置…………………………………...9-1 第十章WDZ-487EX多电流测控装置………………………………...10-1 第十一章WDZ-488EX双母线测控装置………………………………...11-1 第十二章WDZ-489EX多直流测控装置………………………………...12-1 第十三章WDZ-491EX电压互感器综合保护测控装置…………………13-1 附录WDZ-400EX系列综合保护测控装置选型及定货….…………….F-1。

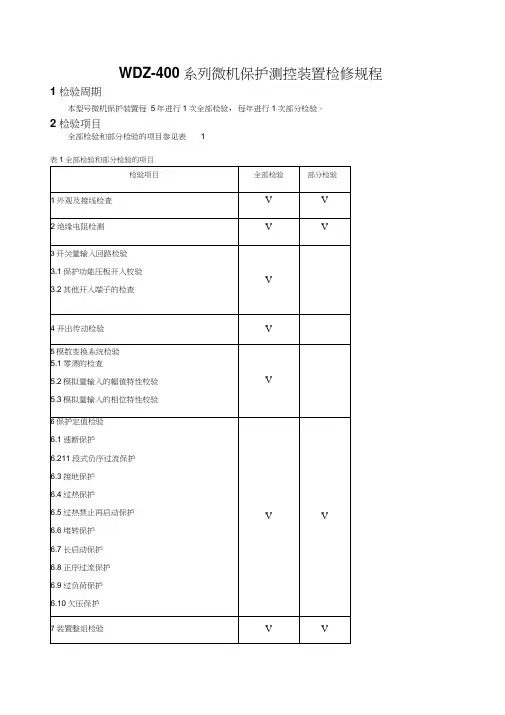

WDZ-400系列微机保护测控装置检修规程1检验周期本型号微机保护装置每5年进行1次全部检验，每年进行1次部分检验。
