当前位置：文档之家 › 第3章 洪水调节讲解

第3章 洪水调节讲解

  • 格式：ppt
  • 大小：378.50 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

第三章水库洪水调节及计算演示教学

第三章水库洪水调节及计算演示教学

水库调洪计算的实用公式（瞬态法）： 水量平衡方程：
蓄泄方程：
方程或曲线，可按泄洪建筑物的水力特性换算
得到。
（1）堰流
3
q溢M1BH2
H即为库水位Z与堰顶高程之差
（2）闸孔出流 q洞M2H12 H即为库水位Z与闸孔中心高程之差
根据H与q的关系曲线求出Z与q的关系曲线q=f(z)。由水 库水位z在水库容积特性曲线上，求出相应的水库蓄水容积V。 于是，最终求出下泄流量q与库容V的关系曲线q=f(V)
3.3 水库调洪计算的基本方法
一、列表试算法 在水利规划中，常需根据水工建筑物的设计标
准或下游防洪标准，按工程水文中所介绍的方法， 去推求设计洪水流量过程线。 已知：入库洪水过程及下游允许水库下泄的最大流量
水库汛期防洪限制水位 泄洪建筑物的型式和尺寸
推求：下泄洪水过程线 拦蓄洪水的库容和水库水位的变化
计算步骤
（1）由已知的水库水位容积关系曲线V=f (Z)和泄流建筑物方 案，用水力学公式求出下泄流量与库容的关系曲线q=f(V)；
（2）选取合适的计算时段△t，以秒为计算单位；
（3）决定开始计算的时刻和此时刻的V1、q1值，然后列表计 算。计算过程中，对每一计算时段的V2、q2值都要进行试 算；先假定一个q2值，根据水量平衡方程求出V2,然后按此 V2值在q~V曲线上查出q2值，若与假定的q2不相等，则要 重新假定一个q2值，重复上述试算过程，直至两者相等或 很接近为止。这样多次演算求得的q2、V2值就是下一时段 的q1、V1值，可依据此值进行下一时段的试算。
（4）将计算结果绘制成曲线，供查阅。
二、水库调洪计算的半图解法 水量平衡方程
Q 1Q 2(V 1q1） V 2q2 2 t 2 t 2

水库防洪调度详解课件

水库防洪调度详解课件
6
7.1 概述
➢ 2.防洪非工程措施 防洪非工程措施是指为了减少洪灾损失，采取颁布
和实施法令、政策及防洪工程以外的技术手段等方 面的措施。例如洪水水情测报、预报和报警，防洪 调度、防汛抢险、洪水风险管理等均属于防洪的非 工程措施。
7
7.1 概述
二、水库防洪调度的任务、原则和内容 ➢ 任务：根据规划设计或防洪复核选定的水库工程洪
31
7.2 洪水调节计算原理及方法
二、水库调洪计算方法 试算法是一种最基础的、用途较广的水库调洪计 算方法，不管溢洪道是否设闸和计算时间是否固 定均可使用，其计算步骤为：
① 根据水位库容曲线Z-V和拟定的泄洪建筑物类型、 尺寸，计算和绘制水库的蓄泄曲线q-V。
② 分析调洪开始时的起始条件，即起调水位和与之 相应的库容、下泄流量。
40
7.2 洪水调节计算原理及方法
③ 推求下泄流量过程线。
对于第一时段，确定起始为条件V1=247*106m3、 q1=10m3/s
和 已 知 的 Q1=10m3/s 、 Q2=140m3/s ， 求 V2 、 q2 ： 假 设
q2=30m3/s，由(8-3)得
V2
Q1
Q2 2
t
q1
2
q2
t
编制水库防洪调度方案和当年度汛计划，在遭遇洪水 时，据此进行实时防洪调度。包括汛期分期调度，承 担下游防洪任务的分级控制泄流，以及水库群的联合 防洪调度。
10
7.1 概述
三、我国防洪调度管理模式
➢ 1. 组织机构 我国国务院设立国家防汛总指挥部，负责组织领导全国的防
洪工作。 有防洪任务的县级以上地方政府，设立防汛指挥部，由各级
12
7.1 概述
① 行政首长负责制 ② 分级责任制 ③ 分包责任制 ④ 岗位责任制 ⑤ 技术责任制 ⑥ 值班工作制度

洪水调节调洪演算列表法和图解法

洪水调节调洪演算列表法和图解法

调洪演算计算说明书一、 相关资料中包水利枢纽工程是三等工程，溢洪道设计洪水标准为五十年一遇（P=2%）至一百年一遇（P=1%）,校核洪水标准为千年一遇（P=0.1%）.二、基本原理1.泄水建筑物尺寸：溢洪道堰顶高程519m ，采用3孔86m m ⨯(宽⨯高)的弧形门控制。

由2/302q H g m nb ⋅=ε （其中侧收缩系数ε=0.92,n 为所开孔数, 流量系数m=0.48，单孔堰顶宽度b=8m ，g=9.812/m s ,堰顶水头0H =水位Z-堰顶高程,。

不计流速水头。

） 计算出下泄流量2.设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。

3.基本计算公式为：()()()t V V q q Q Q ∆-=+-+/2/2/122121式中： Q 1, Q 2--分别为计算时段初、末的入库流量，m 3/s ； v 1，v 2--分别为计算时段初、末水库的蓄水量，m 3 ； q 1，q 2--分别为计算时段初、末的下泄流量，m 3/s ； t ∆--计算时段，一般取1小时。

4.下游安全泄量及起调水位该水利枢纽没有下游防洪要求，一般在洪水来临时，水库将预泄库水至水库防洪限制水位，以便有足够的库容蓄洪或滞洪。

防洪限制水位是水库在汛期允许兴利蓄水的上限水位，则调洪计算从水位525.3m 起调。

5.水库运行方式根据题目分析，本工程采用3孔溢洪道泄洪，设计洪水来临时，用左右2孔泄洪；校核洪水来临时，用3孔泄洪。

在洪水期间洪水来临时，先用闸门控制下泄流量q 并使其等于洪水来水量Q，使水库水位保持在防洪限制水位525.3m不变；当洪水来水量Q继续增大时，闸门逐渐打开；当闸门达到全开后，就不再用闸门控制，下泄流量q随水库水位z 的升高而增大，流态为自由流态，情况与无闸门控制一样。

6.计算方法：先决定开始计算时刻和此时的q1、V1,然后假定下泄流量q2值，再由计算V2值，再查q-V表得出q2’值,水量平衡方程()()()t-+2/2/=+/VV-qqQ∆Q211122比较q2和q2’，若二者基本相等，则假定正确，否则重新试算，直到大致相等为止，依次计算下去。

水利水能规划洪水调节

水利水能规划洪水调节

半图解法中必需的两根辅助线
水位~下泄流 量关系曲线
本方法属于半图解法中的双辅助线法。
Z(m)
Z Z
2019年10月25日6时24分
24
半图解法的计算步骤(1)：
Q (V 1q 1)(V 2q 2) t 2 t 2
(3 5 )
(1)根据已知的入库洪 水流量过程线、水库 水位容积关系曲线、 汛期防洪限制水位、 计算时段Δt等，确定 调洪计算的起始时段， 并划分各计算时段。 算出各时段的平均入 库流量 ，并Q 定出第 一时段初始的Z1、q1、 V1值。
在水库运行中，调洪计算的已知条件和要求的结果， 基本上也与上述类似。
3.3 水库调洪计算的列表试算法
Q q 1 2 ( Q 1 Q 2 ) 1 2 ( q 1 q 2 ) V 2 tV 1 V t( 3 2 )
q=f(V)
(3-4)
一、试算的步骤 二、举例
控制情况相同。水库容积特性V＝f(z)、根据泄洪建
筑物型式和尺寸算出的水位与下泄流量关系曲线q
＝f(z)见表3-2。
求百年一遇洪水流量过程中，某水库的下泄流量过 程、库水位变化情况、最大下泄流量、水库达到的 最高水位及发生的相应时刻。
[解]1．将已知的V=f(z)、q＝f(z)绘入同一图中，见图3-
1 2 (Q 1 Q 2) 1 2 (q 1 q 2) V 2 tV 1 V t (3 2 )
入库流量Q(m3/s) 下泄流量q(m3/s)
qmax
2000
1500
1000 V蓄
500
0
0
10 20
41 Zmax
40
39
30

洪水调节

洪水调节
入库洪水的大小根据防洪标准或水工建筑物设计标准来选定。
（1）水库不承担下游防洪任务，按水工建筑物设计标准选入库 洪水。 永久性挡水和泄水建筑物正常运用
建筑物级别 1 2 3 4 5
洪水重现期 500 （年）
100
50
30
20
§3.1 水库调洪任务与防洪标准
二、影响洪水调节的主要因素 1、入库洪水
（1）水库不承担下游防洪任务，按水工建筑物设计标准选入库 洪水。 （2）水库承担下游防洪任务，按水工建筑物设计标准和下游防 护对象的防洪标准共同决定。
105.0 173.9 267.2 378.3 501.9
表3-2 调洪计算列表试算
时间t(h) 入库洪水 流量 Q(m3/s) （ 2） 时段平均 入库流量 (m3/s) （ 3） 257 595 1385 下泄流量 q(m3/s) （ 4） 时段平均 时段内水 水库存 水量 下泄流量 库存水量 3 (m /s) 变化(万m3) V(万m3) （ 5） （ 6） （ 7） 水库水位 Z(m) （ 8）
36
39 42 45 48 51
900
760 610 460 360 290
781
790 772 731 674 617
10232
10280 10176 9942 9626 9280
40.5
40.51 40.4 40.3 40.1 39.9
§3.2 水库调洪计算的原理与方法
在第38小时16分钟处，得
38.4
38.2 38.1
211
192.6 180.5
50
70 83
6500
6520 6533
180
182 187
38.04

第三章水库洪水调节讲解

第三章水库洪水调节讲解

第一时段（第18-21小时）试算过程
t Q Z V q
Q
q
△V
V/2
q/2
Z/2
h
m3 / s
m3/s
万m3
m3/s
m3 / s
m3/s
万m3
万m3
m3/s
m
1 8
174
38
6450
173.9
2 1
340
38.4
6950
248
257
211
50
6500
180
38.04
38.2
6690
211
192.6
M2—流量系数。
为调洪计算上的方便，常将溢洪道和泄洪洞的 泄流能力公式绘制成蓄泄曲线q—V，其中q为当水 库蓄量V时对应的泄流能力。 从溢洪道和泄洪洞的泄流能力公式可知，对于 一定的泄洪建筑物来说，当行近流速水头不计时， q仅为V的单值函数，即q=f（V）。 因而，对于一定的水库和泄洪建筑物，可按溢 洪道和泄洪洞的泄流能力公式及库容曲线计算并绘 制该水库的蓄泄曲线q—V。
溢洪道的泄流能力 2 0
q溢—溢洪道泄流能力(m3／s)；
H0—考虑行近流速v的堰顶水头，可近似等于 堰顶水深H（m）；
B—溢流堰净宽（m）； M1—溢流系数，其值取决于溢流堰型式；
泄洪洞的泄流能力可按有压管流公式计算：
q洞 M 2H
1/ 2 0
q洞—泄洪洞的泄流能力(m3／s)； H0—考虑行近流速v的堰顶水头，非淹没出流 时，H等于库水位与洞口中心高程之差，淹没出流 时，H为上下游水位之差（m）； ω —泄洪洞洞口的过水断面面积（m2）；
某水库V=f（Z）、q=f（Z）曲线（闸门全开）

第三章水库洪水调节及计算培训讲学


水库调洪计算的实用公式（瞬态法）： 水量平衡方程：
蓄泄方程：
方程或曲线，可按泄洪建筑物的水力特性换算
得到。
（1）堰流
3
q溢M1BH2
H即为库水位Z与堰顶高程之差
（2）闸孔出流 q洞M2H12 H即为库水位Z与闸孔中心高程之差
根据H与q的关系曲线求出Z与q的关系曲线q=f(z)。由水 库水位z在水库容积特性曲线上，求出相应的水库蓄水容积V。 于是，最终求出下泄流量q与库容V的关系曲线q=f(V)
调洪计算的目的（研究课题）：
一定的水库 拟定的泄洪建筑物
防洪标准 类型、尺寸 防洪限制水位 入库洪水过程 下游安全泄量
出库 洪水 过程
最大 下泄 流量
防洪 特征 库容
特征 水位
水库调洪计算的任务
在规划设计阶段，调洪计算的任务是根据水文分析计算提供的 各种标准的设计洪水，对已经拟定的泄流建筑物型式与尺寸方 案，遵循水库汛期控制运用规则，进行水库的蓄泄调洪计算， 推求泄流过程和最大下泄流量，并确定有关防洪的特征水位与 特征库容。
计算步骤
（1）由已知的水库水位容积关系曲线V=f (Z)和泄流建筑物方 案，用水力学公式求出下泄流量与库容的关系曲线q=f(V)；
（2）选取合适的计算时段△t，以秒为计算单位；
（3）决定开始计算的时刻和此时刻的V1、q1值，然后列表计 算。计算过程中，对每一计算时段的V2、q2值都要进行试 算；先假定一个q2值，根据水量平衡方程求出V2,然后按此 V2值在q~V曲线上查出q2值，若与假定的q2不相等，则要 重新假定一个q2值，重复上述试算过程，直至两者相等或 很接近为止。这样多次演算求得的q2、V2值就是下一时段 的q1、V1值，可依据此值进行下一时段的试算。

第三章水库洪水调节及计算


（a）下游有防洪要求的情况
当下游有防洪要求时，最大下泄流
量qmax不能超过下游允许的安全泄量q 安。在t1时刻以前，Q小于闸门全开时
的下泄流量，应以闸门控制，使q=Q。
闸门随着Q的加大而逐渐开大，直到t1
时闸门全部打开。从t1时刻开始，Q已
大于闸门全开自由溢流的q值，库水位
逐渐上升。至t2时刻q达到q安，于是
3.3 水库调洪计算的基本方法
一、列表试算法 在水利规划中，常需根据水工建筑物的设计标
准或下游防洪标准，按工程水文中所介绍的方法， 去推求设计洪水流量过程线。 已知：入库洪水过程及下游允许水库下泄的最大流量
水库汛期防洪限制水位 泄洪建筑物的型式和尺寸
推求：下泄洪水过程线 拦蓄洪水的库容和水库水位的变化
1 W 2 QmT
当水库起调水位在堰顶高程时 水库的最大下泄流量为
qm

Qm (1
Vm W
)
调洪演算简化三角形法
3.4 其他情况下的水库调洪计算
无闸门控制q
最基本的情况（下游无防洪任务、 无错峰要求）
有闸门控制q
基本原理和方法与无闸门类似，要按 水库运行需要随时调整闸门的开度。 在不同的闸门开度、水库水位、下游 淹没等情况下，泄流公式中的系数也 会不同。采用列表试算法较为方便
水资源规划及利用
第三章 水库洪水调节及计算
主 讲：康银红
目录
3.1 概述 3.2 水库调洪的原理 3.3 水库调洪计算的基本方法 3.4 其他情况下的水利调洪计算
3.1 概述
一、水库的调洪作用与任务
在河流上兴建水库后，进入水库的洪水过程经水 库拦蓄和阻滞作用之后，自水库泄放至下游河道的洪水 过程，势必大大展平，洪峰被削减，从而达到防止或减 轻下游洪水灾害的目的。

洪水调节总结

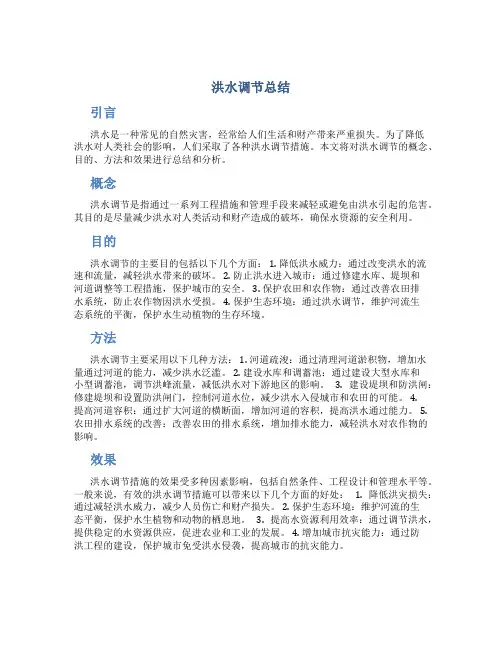

洪水调节总结引言洪水是一种常见的自然灾害，经常给人们生活和财产带来严重损失。

为了降低洪水对人类社会的影响，人们采取了各种洪水调节措施。

本文将对洪水调节的概念、目的、方法和效果进行总结和分析。

概念洪水调节是指通过一系列工程措施和管理手段来减轻或避免由洪水引起的危害。

其目的是尽量减少洪水对人类活动和财产造成的破坏，确保水资源的安全利用。

目的洪水调节的主要目的包括以下几个方面： 1. 降低洪水威力：通过改变洪水的流速和流量，减轻洪水带来的破坏。

2. 防止洪水进入城市：通过修建水库、堤坝和河道调整等工程措施，保护城市的安全。

3. 保护农田和农作物：通过改善农田排水系统，防止农作物因洪水受损。

4. 保护生态环境：通过洪水调节，维护河流生态系统的平衡，保护水生动植物的生存环境。

方法洪水调节主要采用以下几种方法： 1. 河道疏浚：通过清理河道淤积物，增加水量通过河道的能力，减少洪水泛滥。

2. 建设水库和调蓄池：通过建设大型水库和小型调蓄池，调节洪峰流量，减低洪水对下游地区的影响。

3. 建设堤坝和防洪闸：修建堤坝和设置防洪闸门，控制河道水位，减少洪水入侵城市和农田的可能。

4.提高河道容积：通过扩大河道的横断面，增加河道的容积，提高洪水通过能力。

5. 农田排水系统的改善：改善农田的排水系统，增加排水能力，减轻洪水对农作物的影响。

效果洪水调节措施的效果受多种因素影响，包括自然条件、工程设计和管理水平等。

一般来说，有效的洪水调节措施可以带来以下几个方面的好处： 1. 降低洪灾损失：通过减轻洪水威力，减少人员伤亡和财产损失。

2. 保护生态环境：维护河流的生态平衡，保护水生植物和动物的栖息地。

3. 提高水资源利用效率：通过调节洪水，提供稳定的水资源供应，促进农业和工业的发展。

4. 增加城市抗灾能力：通过防洪工程的建设，保护城市免受洪水侵袭，提高城市的抗灾能力。

结论洪水调节是人类应对洪灾的重要手段之一。

第3章 水库洪水调节计算1-5节

1 2 1 2 2 1
•
• • • •
•
蓄洪方程q=f(V)表示闸门开度不变 条件下水库蓄水量与泄洪量间关系； 当属无闸门自由溢洪道时为水库泄 洪能力曲线。 q=f(V)方程或曲线， 可按泄洪设备类型尺寸（或闸门开 度）的水力特性换算制作。若为无 闸门表面泄洪道，其泄洪公式为
• • •
q1 m B 2 g h1
•
目前常用的调洪计算方法主要有列表式算法和半图解法。
第三节 水库调洪计算列表试算法
• 水利规划中，常需要根据水工建筑物的设 计标准或下游的防洪标准，按水文学中介绍 的方法去推求设计洪水流量过程线。对于调 洪计算来说，入库洪水流量过程线及下游所 允许的水库最大泄流量都是已知的。并且对 于初步拟定的方案，汛限水位及泄洪建筑物 的样式尺寸也是确定的。 • 调洪计算就是在这些已知条件下，推求泄 洪的过程线、拦蓄洪水库容和水库水位变化 过程线。
•二.列表试算调洪演算的原理
•对于控制泄流情况，采用列表法十分方便， 具体计算与第二章所述相同。对于自由泄流情 况，则须联解式（3-1）和式（3-2）。然解析 求解不可能，须通过试算求解。对于任意的Δt 时段， Q1、Q2、q1、V1 其已知，欲 求 q2和V2 ，其步骤是，假定V2（或q2）后， 代入式（3-2）可求得q2（或V2），再以此q2 （或V2）代入式（3-1）算得V2（或q2），若 计算的与假定的一致，则试算完成，否则重新 假定V2（或q2），直到满足为止。 •现用例子说明，具体步骤可参看书本P72。
3 2
（3-3）
式中 B — 泄洪道净宽；
h1 — 堰上水头； m — 流量系数；
— 侧收缩系数。
若底孔泄流，则泄流公式为
— 孔口出流面积； — 孔口出流系数。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二节
水库调洪计算的原理
1.水库水量平衡方程
在某一时段内，入库水量减去出库水量，应等于该时 段内水库增加或减少的蓄水量。水量平衡方程为： Q
Q2
Q(t) q(t)
Q1 ⊿V q1 ⊿t q2
t1
t2
t
2.蓄泄方程 泄流能力：指该水头下泄洪建筑物可能通过 的最大流量，是实际泄流量的上限。
在溢洪道型式、尺寸一定的情况下，取决于堰 顶水头H，即 其q=f(H) 。对于无闸或闸门全开的 表面式溢洪道，下泄流量按堰流公式计算；深水式 泄洪洞的下泄流量按有压管公式计算。当水库内水 面坡降较小，可视为静水面时，泄流水头H只是库 中蓄水量V的函数，即H＝f(V)，故下泄流量q为蓄 水量V的函数，即 q＝f(H) 或q＝f(V)。
对于狭长的河川式水库，在通过洪水流量时，由于回水的 影响，水面常呈现明显的坡降。在这种情况下，按静库容曲线 进行调洪计算常带来较大的误差，因此为了满足成果精度的要 求，必须采用动库容进行调洪计算。
第三节 水库调洪计算的列表试算法 解题步骤： 1)根据库区地形资料，绘制水库水位容积关系曲 线Z～V，并根据既定的泄洪建筑物的型式和尺寸，由 相应的水力学出流计算公式求得q～V 曲线。 2)从第一时段开始调洪，由起调水位(即汛前水位) 查Z～V 及q～V 关系曲线得到水量平衡方程中的V1和 q1，由入库洪水过程线Q(t)查得Q1、Q2；然后假设一个 q2值，根据水量平衡方程算得相应的V2值，由V2在q～V 曲线上查得q2，若二者相等，即为所求。否则，应重 设q2，重复上述计算过程，直到二者相等为止。 3)将上时段末的q2 、 V2值作为下一时段的起始 条件，重复上述试算过程，最后即可得出水库下泄流 量过程线q(t)。
第三章 洪水调节
第一节 第二节 第三节 第四节 第五节 水库调洪的任务与防洪标准 水库调洪计算的原理 水库调洪计算的列表试算法 水库调洪计算的半图解法 其他情况下的水库调洪计算
第一节 水库调洪的任务与防洪标准 任务：在水工建筑物或下游防护对象的防洪标 准一定的情况下，根据水文分析计算提供的各种标 准的设计洪水或已知的设计入库洪水过程线，水库 特性曲线、拟定的泄洪建筑物的形式和尺寸、调洪 方式等，通过计算，推求出水库的出流过程、最大 下泄流量、特征库容和相应的特征洪水位。 作用：拦蓄洪水，削减洪峰，延长泄洪时间， 使下泄流量能安全通过下游河道。
闸门 运用
打开 全开 全开
q ＞Q ＜Q ＜Q
Z 下降 上升 上升
q安
t4-t5
t0 t t1 t2 t3 t4 t5
关小
开大
=q安
＞Q
上升
下降
t6
t5-t6
(c)
g A
C
B e fdb a Nhomakorabeac
第五节
其它情况下的水库调洪计算
1.下游有防洪要求的情况：
Q、 q
时段 t1-t2 t2-t3 t3-t4 t4以后
闸门 运用 打开 全开 关小 开大
q =Q ＜Q =q安 ≤q安
Z 保持Z限 上升 上升 下降
V防 q安
t0
t1 t2 t3
t4
t
(a)
2.下游有防护要求，但防洪标准小于水工建筑物 的设计标准
水 库 调 节 洪 水 示 意 图
流 量 Q q
Q～ t V蓄
q～ t
库 水 位 Z
Z～t
(a)
防洪标准：包括保护对象的防洪标准和水工建 筑物的防洪设计标准,它是衡量防洪措施、防洪能 力和防御洪水水平的标准。
表1 不同防洪保护对象的防洪标准
防护对象
城镇 工矿区
防洪标准
农田面积（万亩） 重现期（年） 频率（%）
≥500 ≥100 ＜1
特别重要城市 特别重要工矿区
重要城市
中等城市 一般城市
重要工矿区
中等工矿区 一般工矿区
100～500
30～100 ≤30
50～100
20～50 10～20
2～ 1
5～ 2 10～5
表2 永久性水工建筑物洪水标准
建筑物的级别 正常运用（重现期） 非 土坝、堆石坝、及 干砌石坝 常 运 混凝土坝、浆砌石 用 坝及其它建筑物 1 2 3 4 5 30～20 300 200 2000～500 500～100 100～50 50～30 10000 5000 2000 1000 1000 500 500 300
时段 t1-t2 闸门 运用 打开 全开 关小 全开 全开
Q、 q
q =Q ＜Q =q安 ＜Q ＞Q
Z 保持Z限 上升 上升 上升 下降
q安
V防
t2-t3 t3-t4 t4-t5
t
t5-t6
t0 t t t3 1 2
t4
t5
t6
(b)
3.有短期洪水预报，水库预泄运用
Q、 q
时段 V防 t1-t2 t2-t3 t3-t4
第四节
水库调洪计算的半图解法
双辅助线法的基本原理仍然是逐时段连续求解 水库的水量平衡方程和蓄泄方程，但为了避免试算， 需对这两个方程作适当的变换。
Q1 Q2 q1 q2 t t V2 V1 2 2
V1 q1 V 2 q2 （ ） Q （ ） t 2 t 2
水库泄洪建筑物的类型：溢洪道、泄水中孔、底孔 及泄洪隧洞。 在一般情况下，应首先考虑采用比较经济、泄洪 能力大的溢洪道位主要泄洪设施。 为满足非常情况的需要，大型水库都要设置有放 空水库的底孔。 泄洪隧洞的特点与泄水孔相似，但造价较高。
入库洪水与坝址洪水的区别
1.入库洪水、坝址洪水的含义及组成： 坝址洪水：指未建库条件下，在坝址处形成的洪水； 入库洪水：指建库条件下，通过各种途径进入水库的 洪水。入库洪水由三部分组成，即入库断面洪水、区间 陆面洪水及库面洪水。 2.入库洪水与坝址洪水的差异： 坝址洪水可由水文测验测得； 产流条件的变化和影响； 调蓄作用的变化和影响； 流域汇流时间的变化和影响； 库区洪水波的变化和影响。
4)将入库洪水Q(t)和计算的q(t)两条曲线点绘在 一张图上，若计算的最大下泄流量正好是二线的交点， 说明计算的是正确的。否则，计算的有误差，应改变 时段重新进行试算，直至计算的正好是二线的交点为 止。 5)由qm查q～V曲线，得最高洪水位时的总库容Vm， 从中减去堰顶以下的库容，得到调洪库容V调。由Vm查 Z～V 曲线，得最高洪水位Z洪。（当入库洪水为设计 标准的洪水时，求得的qm、V调、 Z洪即为设计标准的 最大泄流量qm,设、设计防洪库容V设和设计洪水位Z设。 同理，当入库洪水为校核标准的洪水时，求得的qm、 V调、 Z洪即为qm,校、V校和Z校。） 【例3-1】
A.对于无闸或闸门全开的表面式溢洪道，按堰流 公式计算： 3
q 堰 M 1 BH
2
B.对于深水式泄洪洞，按有压管的出流公式计算：
q 洞 M 2ω H 0
1
2
为调洪计算方便，一般将上两式绘成蓄泄曲线q ＝f(V),其中q为水库蓄量v时对应的泄流能力。该式 是假设库水面为水平面时的水库泄流方程。
