第六次课 层次电路图设计
层次电路图绘制方法 层次电路图的基本部件及属性 二位全加器层次电路图的绘制
一、层次电路图绘制方法
层次电路图设计方法实际上是一种模块化设 计方法。用户可以将待设计的系统划分为多个子 系统，每个子系统下面又可以化分为若干个功能 模块，每个功能模块还可以再细化为若干个基本 模块。设计好每个基本模块，定义好每个基本模 块之间连接关系，就可完成整个系统的设计过程。
多个元件的移动： 第一步：用Edit菜单命令Selection选中目标（被黄色框框住） 第二步：用光标对准被选元件组中的任意一个元件按下鼠标
左键不放，拖动鼠标可移动被选中的元件组到目标位置，松开鼠 标左键完成移动操作。（可以执行菜单命令Edit/Move/Move Selection来实现元件移动操作。）
一、层次电路图绘制方法
1、从系统开始，逐级向下进行细化（自顶向下法） 2、从基本模块开始，逐级抽象化（自底向上法） 3、相同电路图重复使用 （重复性层次图设计法）
自顶向下法
自底向上法
重复性层次图设计法
二、层次电路图的基本部件及属性
1、方块电路符及属性
2、电路内部端口及属性
实训题2 在放置元件过程中按Space键和按 Tab键有何不同。
第四次课 简单电路原理图设计（二）
放大整形电路
元件编号
R1 R2 R3 C1 C2 T D1 D2 D3 D4 D5 U1 U2A
U2B
J
元件值
4.8K 2K 5.1K 0.5uF 10uF 3DG4A 2CK5 2CK5 2CK5 2CK5 2CK5 SN74LS04 SN74LS00

Protel99SE知识培训(PPT 66张)

Protel99SE知识培训(PPT 66张)

无锡同步 CAD部
2
PROTEL软件的发展史
Protel98 Protel99 Protel99se DXP2004 Altium Altium
2019年2月28日
无锡同步 CAD部
Designer6.7
Designer09 Winter
3
PROTEL软件的优缺点
优点：
【MASK】后面的文本框中可以使用通配符设置需要显示的元器件
条件。输入完毕，按Space键确认，在下面的列表框中只显示与符 合限制条件的元器件名称。 2 、列表框 该列表框用于显示符合【MASK】中选择条件的元器件名称
序列。

使用Home键，显示当前列表中的第一个器件。 使用End键，显示当前列表中的最后一个器件。 使用 键，显示正在显示器件在列表框中前一个器件。

定义和分类 【元件封装】：指实际元件焊接到电路板时所指示的外观和焊点的位置， 是纯粹的空间概念。
注：不同的元件可共用同一元件封装，同种元件也可有不同的元件封装。
无锡同步 CAD部
【封装】：就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与 其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
无锡同步 CAD部
17
4.2.3 元器件库的使用管理
如果设计者在该对话框中单击 按钮，系统将生产一个名称为 PCBCOMPONENT_1的新空白器件。 2. 编辑器件封装引脚焊盘 在 按钮的下方，显示当前所选择的器件封装引脚焊盘的序号。有 和 两个按钮 1 、按钮 引脚属性设置。 在器件的引脚列表中，双击要设置属性的引 脚，或单击选择该引脚后，单击 ，弹出焊盘属性设置对话框。在该 对话框中，可以设置焊盘的形状，即【Shape】；焊盘序号，即 【Designator】；旋转角度，即【Rotation】；焊盘尺寸，即【X-Size】、 【Y-Size】等。 2 、按钮 跳转 在器件的引脚列表中选择一个引脚后，单击该按钮， 系统自动在工作窗口中跳转到该焊盘所在的位置。 3 、当前层面选择 在元器件管理器的最下方的【Current Layer】组合框用于选择当前工作层 面。双击该组和框后面的颜色框，弹出颜色设置对话框，可以修改当前层面的 颜色。

Protel-99se 介绍PPT课件

Protel-99se 介绍PPT课件
执行菜单命令File/New,单击左键，出现对话 框，输入文件名（本人姓名），点击Browse选择 保存位置，最后点OK键即创建了一个新的设计数 据库文件（.ddb），以后与该设计相关的各种文 件及信息都将包含在此数据库中。
8
2、启动电路原理图编辑器 执行命令File/New,出现对话框选择 Schematic Document 图标， 单击OK后创建原理图文件成功，记得 命名。
10
3、Protel 99 SE的界面和画面管理，包括各种窗口的 打开、关闭和切换，各种工具栏的打开、隐藏和关 闭等。 设计管理器的打开和关闭执行 View/Design Manager 工具栏的打开和关闭执行 View/toolbars
11
4.装入元件库
1)电路原理图中有两大元素：元件和线路。 2)放置元件首先要查清元件所在的元件库,
3
Protel 99 组成
电路设计部分： 原理图设计 Advanced schmatic 电路板设计 Advanced PCB PCB自动布线 Advanced route
4
Protel 99 特点
数据库管理系统：原理图文件、PCB图文件和 网络表等，所有文件都存储在一个综合设计数 据库中 ； 丰富灵活的编辑功能：cut、copy、paste、 Clear 等交互式全局编辑功能； 自动设计功能：电气规则检测、原理图自动生 成PCB图、 PCB规则检测、自动布局、自动布 线。
二极管
DIODE0.4、0.7
三极管
TO18
晶振
XTAL1
芯片
DIP 引脚总数（双列芯片）
SIP 引脚总数 （单列芯片）
20
12.设置打印机及打印输出原理图
设置打印机（演示） 其他忽略不讲

《Protel 99 SE教程》 课件 第2章 制图识图知识-PPT精品文档

《Protel 99 SE教程》 课件 第2章 制图识图知识-PPT精品文档

2.2 机器与零部件的常用表达方法
根据有关标准和规定，用正投影法绘制机 件的图形。
视图主要用来表示机件的外部形状和结构 视图分类：基本视图、向视图、局部视图、
斜视图。
一、基本投影面：六面体的六个面 称为基本投影面
二、基本视图
1、 三视图即指主视图(机件的正面投影)、俯视 图(机件的水平投影)、左视图(机件的侧面投影)。 主、俯视图长对正；主、左视图高平齐；俯、左 视图宽相等。
1．幅面
2．图框格式
在图纸上必须用粗实线绘制图框线。其格 式分为留装订边和不留装订边两种。
注意：同一产品的图样只能采用一种图框 格式。
2．图框格式
不留装订边：
2．图框格式
留有装订边
3．标题栏
标题栏必须位于图纸的右下角。其格式由 GB10609.1-1989统一规定,见下图(制图课 程中采用简化的标题栏)
等
二.比例（GB/T14690-1993 ）
绘制图样时，应在表中选择适当的比例，并优先选 择第一系列
三.字体（GB/T14691-1993）
1.汉字要写成长仿宋体，要求做到：字体 端正，笔画清楚，排列整齐，间隔均匀。
2．字体的号数就是以毫米为单位的字体 的高度，其取值为：1.8 2.5 3.5 5 7 10 14 20
机件
投影面
六个投射方向

主
左
视
视
图
图
俯视图
三视图
六投影面
右视图
仰视图 后视图
展开
展开
基本配置
TO-3封装外形图
大功率晶体管、三极管、达琳顿晶体管等
KFC-11 开关

PROTEL99SE教学PPT第01章

PROTEL99SE教学PPT第01章

1.2 Protel 99 SE的运行环境 SE的运行环境
1．运行Protel 99 SE的推荐配置
CPU：≥Pentium II 400及以上 机 ： 及以上PC机 及以上 内存： 内存：≥64M 显卡：支持800×600×16位色以上显示 显卡：支持 × × 位色以上显示 光驱： 光驱：≥24倍速 倍速
4．丰富的封装元件库及便简 的元件库编辑和组织操作 5．智能化的基于形状的自动 布线功能 6．可靠的设计校验
1.4 电路板设计的基本步骤
一般而言， 一般而言，设计电路板最基本的过程 可以分为以下3大步骤。 可以分为以下3大步骤。 大步骤
1．电路原理图的设计
电路原理图的设计主要是用Protel 99 电路原理图的设计主要是用 SE的原理图设计系统来绘制电路原理图。 的原理图设计系统来绘制电路原理图。 的原理图设计系统来绘制电路原理图
2．产生网络报表
网络表可以从电路原理图中获得， 网络表可以从电路原理图中获得，同 SE也提供了从电路板中提取 时Protel 99 SE也提供了从电路板中提取 网络表的功能。 网络表的功能。
3．印制电路板的设计
印制电路板的设计主要是利用Protel 印制电路板的设计主要是利用 99 SE的PCB设计系统来完成印制电路板 的 设计系统来完成印制电路板 图的绘制。 图的绘制。
1.3.1 专题数据库管理环境 1.3.2 原理图设计环境 1．分层次组织设计功能 2．强大的元件及元件库的组 织、编辑功能
3．方便的连线工具 4．高效、便捷的编辑功能 高效、 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能
1.3.3 印制电路板设计环境 1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线

protelse基础教程PPT课件

protelse基础教程PPT课件

画 画 画放放 放
导 线
总 线
总置置
线 分 支
网 络 标
电 源 及 接
置 元 件
线号地
画 画 画画放 放
直 多 椭曲置 置
线 边 圆线单 文
形弧
行字
注区
释块
画
方 放放忽
放
方
块 置置略
置
块 电 路
电 路 出 入
电电 E
路 端
路 接
R
C 检
P C B 布
图
口 口点查
线
画 画 画画放 阵
矩 圆 椭馅置 列
3.画导线（Wire） Place/Wire Space键变线角度
4.电源及接地符号（Power Port）Place/Power Port
5.制作电路的I/O端口(Port) Place/Port
6.设置网络标号（Net Label）Place/Net Label
7.画总线（Bus）Place/Bus
第4页/共148页
Protel 99 SE概述
• 三大功能模块 • Advanced Schematic 99 SE • Advanced PCB 99 SE • Advanced PLD 99
第5页/共148页
Protel99SE原理图设计
• 电路板设计步骤
• 1. 电路原理图的设计
• 电 路原 理图的 设计 主要是 PROTEL99SE 的原 理图 设计 系统 （Advanced Schematic）来绘制一张电路原理图。在这 一过程中，要充分利用PROTEL99 SE所提供的各种原理图 绘图工具、各种编辑功能，来实现我们的目的，即得到一张 正确、精美的电路原理图。

Protel99培训讲义(PPT 35张)

Protel99培训讲义(PPT 35张)

5、元件库和封装库的扩展名 原理图元件库的扩展名是.SchLib PCB板封装库的扩展名.PcbLib 它们是在软件安装路径的“\Library\...”目 录下面的一些封装库中。

四、Protel99SE使用简介
1.电路原理图（.SCH）的设计 （如元件库中没有所需元件，需自行设计 元件库） 2.电路印刷板图（.PCB）设计 （如封装库中没有所需元件，需自行设计 知识
1、零件封装 零件封装是指实际零件焊接到电路板时所 指示的外观和焊点的位置。是纯粹的空间 概念因此不同的元件可共用同一零件封装， 同种元件也可有不同的零件封装。

例如电阻，在DEVICE库中，它也是简单 地把它们称为RES1和RES2，不管它是 100Ω还是470KΩ都一样，对电路板而言， 它与欧姆数根本不相关，完全是按该电阻 的功率数来决定的我们选用的1/4W和甚 至1/2W的电阻，都可以用AXIAL0.3元件 封装，而功率数大一点的话，可用 AXIAL0.4,AXIAL0.5等等
放置元件
选中器件并放置
修改元件值，给定元件封装
元件封装 元件标号 元件值
电路连线
自动标注元件标号tools/annotate
完成正确的原理图后，利用Protel99SE软件工具同步 更新到PCB图，保证PCB图在原理上的正确性 以Demo.ddb为例说明： Demo.ddb:包含以下五个文件 Demo.sch:正确的原理图文件 Demo.pcb:设计过程中的PCB文件 Demo.Lib:自行设计的原理图元件库 DemoPcb.Lib:自行设计的PCB元件库文件 DemoF.pcb:完成所有设计的PCB文件
外形尺寸
1.0mmx0.5mm 1.6mmx0.8mm 2.0mmx1.2mm 3.2mmx1.6mm 3.2mmx2.5mm 4.5mmx3.2mm 5.6mmx6.5mm

Protel99-se全套PPT课件 613 完整版

Protel99-se全套PPT课件 613 完整版
10
图1.4 保存文件对话框
单击保存按钮，然后单击新建设计数据库对话框中的 OK按钮，则建立了一个新的设计数据库文件。
11
菜单栏 文件标签
工作窗口 主工具栏
文件管理器 状态栏和命令栏
图1.5 设计数据库设计环境
12
4. 为设计数据库文件设立密码
单击Password 选项卡
13
1 选中Yes
2 输入并确 认密码
3 单击 OK 图1.6 设计数据库文件的密码设置对话框
14
1.2.2 设计数据库文件结构 新设计数据库在创建之后，同时被创建的还有一个 设计组文件夹、回收站和一个Documents文件夹。
设计导航树
设计数据库 名称
设计组文件夹
回收站 文件夹
15
用户建立的各 种文件
图 1.7 设计数据库文件结构
设计组文件夹Design Team用于存放权限数据，包括三个文 件夹。 Members文件夹 ： 包含能够访问该设计数据库的所有成员列表； Permissions文件夹： 包含各成员的权限列表； Sessions文件夹： 是设计数据库的网络管理，包含处于打开状态的属于该设 计数据库的文档或者文件夹的窗口名称列表。 回收站Recycle Bin用于存放临时性删除的文档。 Documents文件夹一般用于存放用户建立的文件夹和各种文 档。
Protel99 se应用基础
第0章 Protel 99 SE 使用基础
目 标
• • • • 1 2 3 4 掌握印制板的设计流程， 够熟练做出原理图，并将其转化成印制板图 能够创建元件库、封装库 能够按照设计要求对电路板合理布局布线
课程计划
• • • • • protel 99应用基础 电路原理图的设计 印刷电路板的设计 创建元件库 创建封装库

protel99超级基础教程ppt课件

protel99超级基础教程ppt课件

§1.1 Protel环境设置
11
新建一个. ddb文件
§1.1 Protel环境设置
12
此项默许即可
自定义.ddb文件名 修正ddb文件途径
§1.1 Protel环境设置
13
设置访问密码 最后确定
§1.1 Protel环境设置
14
设计组：设定设计小组成员
回收站：存放暂时性删除文档
设计管理器：文件管理编辑和 访问权限
§1.2 原理图元件制造
23
内容要求： 元件图形的绘制
〔1〕元件子库〔.Lib〕的建立。 〔2〕元件库编辑器画图工具的运用。 〔3〕分立元件、集成电路〔包括带子件 IC〕图形的绘制。
§1.2 原理图元件制造
24
在原理图编辑过程中，由于以下缘由之一，能够需求修正已有元件的
电气图形符号或创建新元件的电气图形符号：
30
左键：确定 右键：取消 Tab：查看属性 Space：翻转90度 Page up：放大 Page down：减少 END：刷新
§1.2 原理图元件制造
31
画外框工具
将第一引脚定 位在任务区 〔0，0〕点， 放置位置偏移
光标定位于 〔0，0〕点
§1.2 原理图元件制造
32
引脚称号 引脚号
电气特性
§1.2 原理图元件制造
25
手工绘制元件详细操作步骤： 1. 新建元件库mysch.lib 2. 新建元件并命名，添加画图工具 3. 放置元件外框 4. 放置引脚并修正属性 5. 保管文件
利用库元件绘制其他元件步骤： 1. 查找类似库元件进入编辑界面 2. 复制库元件到新建库文件中 3. 修正元件外形或引脚 4. 保管文件
输入元件的首 英文字母可快 速查找元件

Protel99se介绍模板.pptx

Protel99se介绍模板.pptx
分别在母绘图页上建立各子绘图页符号。 4. 连接各子绘图页符号,形成母绘图页, 完成层次
化设计。
谢谢您的观赏
46
层次化电路图间的切换
• 执行菜单命令[Tools]/[Up/Down Hierarchy]。 • 单击工具栏的 。
谢谢您的观赏
47
项目管理
• 打开/关闭项目管理面板的方法： 执行命令： View/Project Manager或单 击主工具栏上按钮 。
谢谢您的观赏
填充颜色 线条颜色 引脚颜色
返回
29
Tools/Preferences 命令
选取对象颜色
自动平移功能 切换
格点显示形 状
格点颜色
鼠标指针显示 谢谢形您的状观赏
30
图纸的设计
• 通过菜单命令Design/Options…选择图纸 大小；
• 通过菜单命令Design/Options…选择图纸 的纵向或横向、边框和底色。
保存元件库
• 首先将新建的元件库文档存盘，保存的文 件类型为*.lib，此时不能加自建的库文件。
• 关闭自建库文件，将自建文件导出。 • 再打开导出的文件，即可将*.lib文件转换
为*.ddb文件。 • 存盘，此ddb库文件可加入。
谢谢您的观赏
54
绘制原理图高级技巧
1. 元件对齐(Edit/Align) 2. 全局修改（举例将R改为r，改字体） 3. 图纸定位（Browse/Primitive）
步骤：
谢谢您的观赏
返回
44
自顶向下设计层次原理图步骤
1.使用菜单命令File/New…，新建一个空白绘图页 当做母绘图页，并命名存盘。在母绘图页上绘制 方块电路及方块电路端口，根据整体电路将端口 连接。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1) Smart Tool技术将所有的设计工具集成在单一的设 计环境中。
(2) Smart Doc技术将所有的设计数据文件储存在单一 的设计数据库中，用设计管理器来统一管理。
(3) Smart Team技术能让多个设计者通过网络安全地对 同一设计进行单独设计，再通过工作组管理功能将各个部分 集成到设计管理器中。
Protel 99 SE
1
中国矿业大学信电学院 仝永红
Protel 9 SE概述

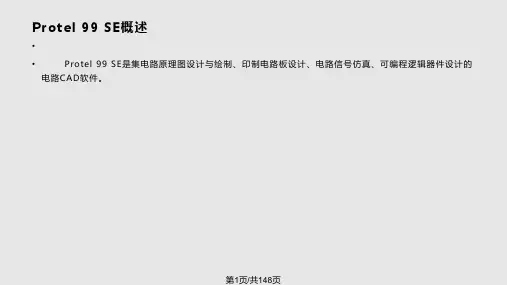

Protel 99 SE是集电路原理图设计与绘 制、印制电路板设计、电路信号仿真、可编 程逻辑器件设计的电路CAD软件。
