midas Civil 基本操作——by 石头歌一、材料定义三种定义材料的方法：1、导入数据库中的材料性能参数2、用户自定义【材料和截面】对话框——【添加】——【设计类型】选择【用户定义】，输入【名称】和【用户定义】中的材料性能参数，【确认】。
3、导入其它模型中的材料性能参数【材料和截面】对话框——【导入】，打开其它模型，从【选择列表】中选择不导入的材料，输回到【材料列表】，【编号类型】选择【新号码】以避免覆盖已存在的材料，点击【确认】。
二、时间依存材料定义时间依存材料是英文说法的直译，在国内就是指混凝土的收缩徐变特性，在其他国家还包含混凝土抗压强度随时间变化的特性。
1、徐变和收缩在这里，先介绍混凝土收缩徐变特性的定义方法。
三个步骤：（1）定义收缩徐变函数【特性】——【时间依存性材料】——【徐变/收缩】——【时间依存性材料（徐变和收缩）】对话框——【添加】，输入【名称】，选择【设计规范】，例如选择【China (JTG D62-2004)】，输入各参数，【确认】。
注意：【构件理论厚度】可暂时输入一个正数值，以后在利用软件的自动计算功能进行修改；【水泥种类系数】规范中只给出一个值，一般的硅酸盐水泥或快硬水泥取 5 。
国外相关论文对该系数的解释：与水泥种类有关的系数，对于慢硬水泥（SL）取4；对于普通水泥（N）和快硬水泥（R）取5；对于快硬高强水泥（RS）取8。
用户也可以自定义混凝土的收缩徐变函数：【特性】——【时间依存性材料】——【用户定义】。
用户自定义混凝土收缩徐变函数很少使用，所以不再介绍。
（2）将定义好的收缩徐变函数与材料相连接【特性】——【时间依存性材料】——【材料连接】，选择【徐变和收缩】名称，【选择指定的材料】，点击【添加/编辑】。
（3）修改单元依存材料特性【特性】——【时间依存性材料】——【修改特性】，选中要修改的单元，选择要修改的参数，例如，选择【构件的理论厚度】，采用【自动计算】，选择【中国标准】，输入参数【a】，【适用】。
Civil Structural Engineering Systemmidas Civil 软件介绍北京迈达斯技术有限公司.Modeling,Integrated Design & Analysis SoftwareMIDASMIDAS Information Technology Co., Ltd目录一、MIDAS软件简介 (3)二、midas Civil软件主要功能 (3)三、国内部分应用工程 (4)四、midas Civil部分国内用户 (5)五、midas Civil软件著作权等相关证书 (9)一、MIDAS软件简介MIDAS软件由世界最大的钢铁集团韩国的浦项制铁(POSCO)集团开发，是将通用的有限元分析内核与土木结构的专业性要求有机地结合而开发的土木结构分析与设计软件。
1989年由韩国浦项集团成立的CAD/CAE研发机构开始开发MIDAS软件，1996年11月发布Windows系列版本，2000年12月进入国际市场，目前已经应用在世界各地的5000多个大中型工程项目中，用户遍及亚洲、欧洲、美洲等国家和地区。
目前公司拥有由40多名博士和硕士构成的强大的开发团队，能够对各国用户反馈的建设性的意见做出迅速的开发反应，并及时开发出用户需要的功能和升级相应规范。
MIDAS软件已经完全中文化，并内嵌了中国最新的设计规范，其主要特点是功能强大、适用面广，并且界面友好、建模直观、快捷。
对于桥梁问题，不但可以进行桥梁的空间静力分析和结合规范进行设计验算，而且可以进行稳定分析、动力分析、细部分析。
该软件通过了ISO 9001、韩国电算结构学会、中国建设部、台湾土木技师公会等机构的认证，证明了它的精确度。
目前在中国销售的MIDAS中文化产品有：midas Civil――桥梁结构分析与设计系统midas FEA――有限元仿真分析软件midas Gen――建筑结构分析与设计系统midas GTS――岩土和隧道分析与设计系统二、midas Civil软件主要功能1．丰富的有限单元库●梁单元(可考虑剪切变形)、变截面梁单元●桁架单元、只受压单元、只受拉单元●索单元、间隙单元、钩单元●板单元(薄板、厚板、各向异性板，可以考虑六个自由度)●轴对称单元、平面应力单元、平面应变单元●实体单元2．强大的分析功能●静力分析（含温度效应分析、P—Δ分析）●预应力分析（进行预应力钢束布置和钢束预应力损失的计算）●施工阶段分析（考虑材料收缩、徐变及柱的弹性收缩，真实模拟施工过程）●移动荷载分析（公路、城市、铁路、地铁、轻轨、自定义车辆）●支座沉降分析（支座强制位移、支座沉降组分析）●水化热分析（热传导、热应力、管冷分析）●屈曲分析（稳定分析）●特征值分析、反应谱分析、时程分析●几何非线性分析(索结构、大位移分析)●材料非线性分析（提供多种弹塑性材料的本构关系）●边界非线性分析（粘弹性阻尼器、滞回系统、铅芯橡胶隔振支座、摩擦摆隔振系统）●静力弹塑性分析（Pushover分析，可以分析桁架单元、梁单元）●动力弹塑性分析（多种材料的硬化滞回曲线模型，包含纤维模型的弹塑性分析）●横桥向分析（含横向移动荷载分析）●组合结构分析（钢-混凝土组合结构的整体分析，且阻尼比可分别考虑）3．包含的部分设计规范●《公路工程技术标准》（JTG B01-2003）●《公路桥涵设计通用规范》（JTG D60-2004）●《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）●《公路工程抗震设计规范》（JTJ 004-89、 GB50111-2006）●《公路桥梁抗震设计细则》（JTG/T B02-01-2008）●《铁路桥涵设计基本规范》（TB10002.1-2005）●《铁路桥涵钢筋混凝土及预应力混凝土结构设计规范》（TB10002.3-2005）●《铁路工程抗震设计规范》（GBJ 111-87）●《城市桥梁设计荷载标准》（CJJ 77-98）●《型钢混凝土组合结构技术规程》（JGJ138-01）●《地铁设计规范》（GB 50157-2003）三、国内部分应用工程●苏通大桥：世界上在建的最大跨径的斜拉桥●南京长江三桥：国内首座钢塔斜拉桥●杭州湾大桥：斜拉桥●东平大桥：佛山在建的采用主副拱肋空间组合体系的中承式钢拱桥●石板坡大桥：世界上在建的最大跨度的连续刚构桥●南宁大桥：主跨300米的非对称肋拱桥●新光大桥：广州在建的飞雁式三跨连续中承式钢箱桁拱桥●猎德大桥：广州三跨双塔双索面自锚式悬索桥●……四、midas Civil部分国内用户1．公路交通行业●交通部公路科学研究所●路桥集团桥梁技术有限公司●中交公路规划设计院●中交第一公路勘察设计研究院●中交第二公路勘察设计研究院●中交第二航务工程勘察设计院●中交第四航务工程勘察设计院●浙江省交通规划设计研究院●浙江省交通勘察设计有限公司●四川省交通厅公路规划勘察设计研究院●重庆交通科研设计院●重庆市交通规划勘察设计院●山东省交通规划设计院●广东省公路勘察规划设计院●江苏省交通规划设计院●江西省交通设计院●陕西省公路勘察设计院●福建省交通规划设计院●辽宁交通勘察设计院●湖南省交通规划勘察设计院●湖北省交通规划设计院●贵州省交通规划勘察设计研究院●广西交通规划勘察设计研究院●安徽省公路勘察设计院●云南省公路规划勘察设计院●河南省交通规划勘察设计院●山西省交通规划勘察设计院●吉林省交通规划勘察设计院●黑龙江省公路勘察设计院●甘肃省交通规划勘察设计院有限责任公司●宁夏公路勘察设计院有限责任公司2．城建系统●北京城建设计研究院有限公司●上海建工（集团）总公司技术中心●上海市城市建设设计研究院●天津城建设计院有限公司●兰州市城市建设设计院●宁波市城建设计研究院3．市政行业●上海市市政工程设计研究院●北京市市政工程设计研究总院●天津市市政工程设计研究院●西安市市政设计院研究院●重庆市市政勘察设计研究院●哈尔滨市市政工程设计研究院4．电力、水利行业●中国水电顾问中南勘测设计研究院●中国水电顾问西北勘测设计研究院●中国水电顾问华东勘测设计研究院●中水东北勘测设计研究有限责任公司●长江水利委员会长江勘测规划设计研究院5．铁路行业●铁道科学研究院铁道建筑研究所●铁道部大桥工程局桥梁科学研究院●中铁大桥勘测设计院有限公司●铁道第一勘察设计院●铁道第二勘察设计院●铁道第三勘察设计院●铁道第四勘察设计院●铁道第五勘察设计院●中铁工程设计咨询集团有限公司●中铁郑州勘察设计咨询院有限公司●中铁隧道勘测设计院有限公司●武汉中铁勘察设计研究院●上海铁路城市轨道交通设计研究院●广州市地下铁道设计研究院●沈阳中铁铁道勘察设计院6．施工检测行业●中铁一局集团有限公司●中铁二局集团有限公司●中铁四局集团有限公司●中铁五局集团有限公司●中铁大桥勘测设计院有限公司东南桥梁诊治研究中心●中港二航路桥建设有限公司●路桥集团第二公路工程局●北京中路桥宇科技有限公司●北京九通衢道桥技术公司●北京市道路工程质量监督站●重庆市公路工程质量检测中心●武汉港湾工程设计研究院●湖南路桥建设集团公司●广东交通集团检测中心●广东佛山市公路桥梁工程监测站●广州市公路管理局工程研究所●广州建设工程质量安全检测中心●广州穗监工程质量安全检测中心●广州市政园林检测中心●深圳市道桥维修中心桥梁检测站●山东省公路桥梁检测中心●山东铁正工程试验检测中心●江苏华通工程检测有限公司●江苏省交通科学研究院工程检测中心●安徽省高速公路实验检测科研中心●江西省交通工程质量监督站●江西省交通桥梁检测加固有限公司●广西壮族自治区公路桥梁工程总公司●云南省公路科学技术研究所●贵州省公路工程总公司●宁夏交通科学研究所7．高等院校●同济大学●清华大学●西南交通大学●长安大学●哈尔滨工业大学●北京交通大学●浙江工业大学●重庆交通学院●石家庄铁道学院●山东大学●湖南大学●中南大学●东南大学●西南科技大学●郑州大学●南京工业大学●长沙理工大学●广州大学●华南理工大学●中山大学●大连理工大学●华东石油大学●青岛理工大学●福州大学●合肥工业大学●华中科技大学●武汉理工大学●东北林业大学●兰州理工大学●太原理工大学●内蒙古大学●广西大学●山东农业大学五、midas Civil软件著作权等相关证书1.营业执照及著作权2.韩国认证北京迈达斯技术有限公司11 3.中国软件评测中心评测报告。
Civil Structural Engineering Systemmidas Civil 软件介绍北京迈达斯技术有限公司.Modeling,Integrated Design & Analysis SoftwareMIDASMIDAS Information Technology Co., Ltd目录一、MIDAS软件简介 (3)二、midas Civil软件主要功能 (3)三、国内部分应用工程 (4)四、midas Civil部分国内用户 (5)五、midas Civil软件著作权等相关证书 (9)一、MIDAS软件简介MIDAS软件由世界最大的钢铁集团韩国的浦项制铁(POSCO)集团开发，是将通用的有限元分析内核与土木结构的专业性要求有机地结合而开发的土木结构分析与设计软件。
1989年由韩国浦项集团成立的CAD/CAE研发机构开始开发MIDAS软件，1996年11月发布Windows系列版本，2000年12月进入国际市场，目前已经应用在世界各地的5000多个大中型工程项目中，用户遍及亚洲、欧洲、美洲等国家和地区。
目前公司拥有由40多名博士和硕士构成的强大的开发团队，能够对各国用户反馈的建设性的意见做出迅速的开发反应，并及时开发出用户需要的功能和升级相应规范。
MIDAS软件已经完全中文化，并内嵌了中国最新的设计规范，其主要特点是功能强大、适用面广，并且界面友好、建模直观、快捷。
对于桥梁问题，不但可以进行桥梁的空间静力分析和结合规范进行设计验算，而且可以进行稳定分析、动力分析、细部分析。
该软件通过了ISO 9001、韩国电算结构学会、中国建设部、台湾土木技师公会等机构的认证，证明了它的精确度。
目前在中国销售的MIDAS中文化产品有：midas Civil――桥梁结构分析与设计系统midas FEA――有限元仿真分析软件midas Gen――建筑结构分析与设计系统midas GTS――岩土和隧道分析与设计系统二、midas Civil软件主要功能1．丰富的有限单元库●梁单元(可考虑剪切变形)、变截面梁单元●桁架单元、只受压单元、只受拉单元●索单元、间隙单元、钩单元●板单元(薄板、厚板、各向异性板，可以考虑六个自由度)●轴对称单元、平面应力单元、平面应变单元●实体单元2．强大的分析功能●静力分析（含温度效应分析、P—Δ分析）●预应力分析（进行预应力钢束布置和钢束预应力损失的计算）●施工阶段分析（考虑材料收缩、徐变及柱的弹性收缩，真实模拟施工过程）●移动荷载分析（公路、城市、铁路、地铁、轻轨、自定义车辆）●支座沉降分析（支座强制位移、支座沉降组分析）●水化热分析（热传导、热应力、管冷分析）●屈曲分析（稳定分析）●特征值分析、反应谱分析、时程分析●几何非线性分析(索结构、大位移分析)●材料非线性分析（提供多种弹塑性材料的本构关系）●边界非线性分析（粘弹性阻尼器、滞回系统、铅芯橡胶隔振支座、摩擦摆隔振系统）●静力弹塑性分析（Pushover分析，可以分析桁架单元、梁单元）●动力弹塑性分析（多种材料的硬化滞回曲线模型，包含纤维模型的弹塑性分析）●横桥向分析（含横向移动荷载分析）●组合结构分析（钢-混凝土组合结构的整体分析，且阻尼比可分别考虑）3．包含的部分设计规范●《公路工程技术标准》（JTG B01-2003）●《公路桥涵设计通用规范》（JTG D60-2004）●《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）●《公路工程抗震设计规范》（JTJ 004-89、 GB50111-2006）●《公路桥梁抗震设计细则》（JTG/T B02-01-2008）●《铁路桥涵设计基本规范》（TB10002.1-2005）●《铁路桥涵钢筋混凝土及预应力混凝土结构设计规范》（TB10002.3-2005）●《铁路工程抗震设计规范》（GBJ 111-87）●《城市桥梁设计荷载标准》（CJJ 77-98）●《型钢混凝土组合结构技术规程》（JGJ138-01）●《地铁设计规范》（GB 50157-2003）三、国内部分应用工程●苏通大桥：世界上在建的最大跨径的斜拉桥●南京长江三桥：国内首座钢塔斜拉桥●杭州湾大桥：斜拉桥●东平大桥：佛山在建的采用主副拱肋空间组合体系的中承式钢拱桥●石板坡大桥：世界上在建的最大跨度的连续刚构桥●南宁大桥：主跨300米的非对称肋拱桥●新光大桥：广州在建的飞雁式三跨连续中承式钢箱桁拱桥●猎德大桥：广州三跨双塔双索面自锚式悬索桥●……四、midas Civil部分国内用户1．公路交通行业●交通部公路科学研究所●路桥集团桥梁技术有限公司●中交公路规划设计院●中交第一公路勘察设计研究院●中交第二公路勘察设计研究院●中交第二航务工程勘察设计院●中交第四航务工程勘察设计院●浙江省交通规划设计研究院●浙江省交通勘察设计有限公司●四川省交通厅公路规划勘察设计研究院●重庆交通科研设计院●重庆市交通规划勘察设计院●山东省交通规划设计院●广东省公路勘察规划设计院●江苏省交通规划设计院●江西省交通设计院●陕西省公路勘察设计院●福建省交通规划设计院●辽宁交通勘察设计院●湖南省交通规划勘察设计院●湖北省交通规划设计院●贵州省交通规划勘察设计研究院●广西交通规划勘察设计研究院●安徽省公路勘察设计院●云南省公路规划勘察设计院●河南省交通规划勘察设计院●山西省交通规划勘察设计院●吉林省交通规划勘察设计院●黑龙江省公路勘察设计院●甘肃省交通规划勘察设计院有限责任公司●宁夏公路勘察设计院有限责任公司2．城建系统●北京城建设计研究院有限公司●上海建工（集团）总公司技术中心●上海市城市建设设计研究院●天津城建设计院有限公司●兰州市城市建设设计院●宁波市城建设计研究院3．市政行业●上海市市政工程设计研究院●北京市市政工程设计研究总院●天津市市政工程设计研究院●西安市市政设计院研究院●重庆市市政勘察设计研究院●哈尔滨市市政工程设计研究院4．电力、水利行业●中国水电顾问中南勘测设计研究院●中国水电顾问西北勘测设计研究院●中国水电顾问华东勘测设计研究院●中水东北勘测设计研究有限责任公司●长江水利委员会长江勘测规划设计研究院5．铁路行业●铁道科学研究院铁道建筑研究所●铁道部大桥工程局桥梁科学研究院●中铁大桥勘测设计院有限公司●铁道第一勘察设计院●铁道第二勘察设计院●铁道第三勘察设计院●铁道第四勘察设计院●铁道第五勘察设计院●中铁工程设计咨询集团有限公司●中铁郑州勘察设计咨询院有限公司●中铁隧道勘测设计院有限公司●武汉中铁勘察设计研究院●上海铁路城市轨道交通设计研究院●广州市地下铁道设计研究院●沈阳中铁铁道勘察设计院6．施工检测行业●中铁一局集团有限公司●中铁二局集团有限公司●中铁四局集团有限公司●中铁五局集团有限公司●中铁大桥勘测设计院有限公司东南桥梁诊治研究中心●中港二航路桥建设有限公司●路桥集团第二公路工程局●北京中路桥宇科技有限公司●北京九通衢道桥技术公司●北京市道路工程质量监督站●重庆市公路工程质量检测中心●武汉港湾工程设计研究院●湖南路桥建设集团公司●广东交通集团检测中心●广东佛山市公路桥梁工程监测站●广州市公路管理局工程研究所●广州建设工程质量安全检测中心●广州穗监工程质量安全检测中心●广州市政园林检测中心●深圳市道桥维修中心桥梁检测站●山东省公路桥梁检测中心●山东铁正工程试验检测中心●江苏华通工程检测有限公司●江苏省交通科学研究院工程检测中心●安徽省高速公路实验检测科研中心●江西省交通工程质量监督站●江西省交通桥梁检测加固有限公司●广西壮族自治区公路桥梁工程总公司●云南省公路科学技术研究所●贵州省公路工程总公司●宁夏交通科学研究所7．高等院校●同济大学●清华大学●西南交通大学●长安大学●哈尔滨工业大学●北京交通大学●浙江工业大学●重庆交通学院●石家庄铁道学院●山东大学●湖南大学●中南大学●东南大学●西南科技大学●郑州大学●南京工业大学●长沙理工大学●广州大学●华南理工大学●中山大学●大连理工大学●华东石油大学●青岛理工大学●福州大学●合肥工业大学●华中科技大学●武汉理工大学●东北林业大学●兰州理工大学●太原理工大学●内蒙古大学●广西大学●山东农业大学五、midas Civil软件著作权等相关证书1.营业执照及著作权2.韩国认证北京迈达斯技术有限公司11 3.中国软件评测中心评测报告。
midas Civil 基本操作——by 石头歌一、材料定义三种定义材料的方法：1、导入数据库中的材料性能参数2、用户自定义【材料和截面】对话框——【添加】——【设计类型】选择【用户定义】，输入【名称】和【用户定义】中的材料性能参数，【确认】。
3、导入其它模型中的材料性能参数【材料和截面】对话框——【导入】，打开其它模型，从【选择列表】中选择不导入的材料，输回到【材料列表】，【编号类型】选择【新号码】以避免覆盖已存在的材料，点击【确认】。
二、时间依存材料定义时间依存材料是英文说法的直译，在国内就是指混凝土的收缩徐变特性，在其他国家还包含混凝土抗压强度随时间变化的特性。
1、徐变和收缩在这里，先介绍混凝土收缩徐变特性的定义方法。
三个步骤：（1）定义收缩徐变函数【特性】——【时间依存性材料】——【徐变/收缩】——【时间依存性材料（徐变和收缩）】对话框——【添加】，输入【名称】，选择【设计规范】，例如选择【China (JTG D62-2004)】，输入各参数，【确认】。
注意：【构件理论厚度】可暂时输入一个正数值，以后在利用软件的自动计算功能进行修改；【水泥种类系数】规范中只给出一个值，一般的硅酸盐水泥或快硬水泥取 5 。
国外相关论文对该系数的解释：与水泥种类有关的系数，对于慢硬水泥（SL）取4；对于普通水泥（N）和快硬水泥（R）取5；对于快硬高强水泥（RS）取8。
用户也可以自定义混凝土的收缩徐变函数：【特性】——【时间依存性材料】——【用户定义】。
用户自定义混凝土收缩徐变函数很少使用，所以不再介绍。
（2）将定义好的收缩徐变函数与材料相连接【特性】——【时间依存性材料】——【材料连接】，选择【徐变和收缩】名称，【选择指定的材料】，点击【添加/编辑】。
（3）修改单元依存材料特性【特性】——【时间依存性材料】——【修改特性】，选中要修改的单元，选择要修改的参数，例如，选择【构件的理论厚度】，采用【自动计算】，选择【中国标准】，输入参数【a】，【适用】。

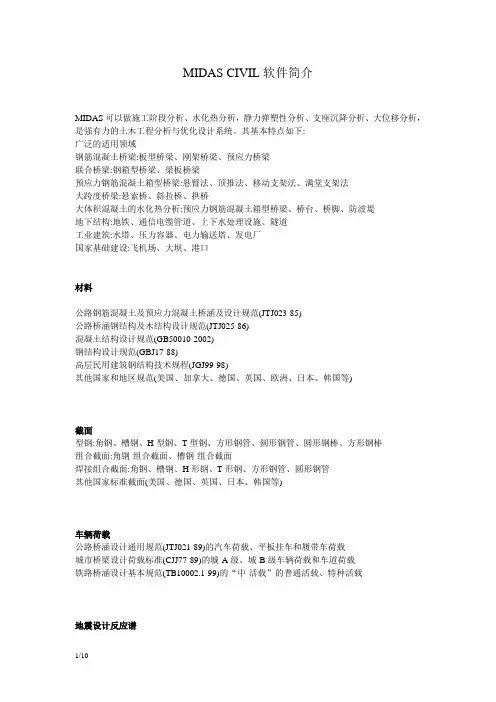

MIDAS CIVIL软件简介MIDAS可以做施工阶段分析、水化热分析，静力弹塑性分析、支座沉降分析、大位移分析，是强有力的土木工程分析与优化设计系统。
其基本特点如下:广泛的适用领域钢筋混凝土桥梁:板型桥梁、刚架桥梁、预应力桥梁联合桥梁:钢箱型桥梁、梁板桥梁预应力钢筋混凝土箱型桥梁:悬臂法、顶推法、移动支架法、满堂支架法大跨度桥梁:悬索桥、斜拉桥、拱桥大体积混凝土的水化热分析:预应力钢筋混凝土箱型桥梁、桥台、桥脚、防波堤地下结构:地铁、通信电缆管道、上下水处理设施、隧道工业建筑:水塔、压力容器、电力输送塔、发电厂国家基础建设:飞机场、大坝、港口材料公路钢筋混凝土及预应力混凝土桥涵及设计规范(JTJ023-85)公路桥涵钢结构及木结构设计规范(JTJ025-86)混凝土结构设计规范(GB50010-2002)钢结构设计规范(GBJ17-88)高层民用建筑钢结构技术规程(JGJ99-98)其他国家和地区规范(美国、加拿大、德国、英国、欧洲、日本、韩国等)截面型钢:角钢、槽钢、H型钢、T型钢、方形钢管、圆形钢管、圆形钢棒、方形钢棒组合截面:角钢-组合截面、槽钢-组合截面焊接组合截面:角钢、槽钢、H形钢、T形钢、方形钢管、圆形钢管其他国家标准截面(美国、德国、英国、日本、韩国等)车辆荷载公路桥涵设计通用规范(JTJ021-89)的汽车荷载、平板挂车和履带车荷载城市桥梁设计荷载标准(CJJ77-89)的城-A级、城-B级车辆荷载和车道荷载铁路桥涵设计基本规范(TB10002.1-99)的“中-活载”的普通活载、特种活载地震设计反应谱公路工程抗震设计规范(JTJ004-89)铁路工程抗震设计规范(GBJ111-87)抗震设计规范(GB50011-2001)收缩和徐变、弹性模量的变化公路钢筋混凝土及预应力混凝土桥涵及设计规范(JTJ023-85)其他国家规范(美国、欧洲、日本、韩国等)钢筋混凝土构件设计公路钢筋混凝土及预应力混凝土桥涵设计规范(JTJ025-86)其他国家规范(美国、日本等)钢结构构件设计公路桥涵钢结构及木结构设计规范(JTJ025-86)其他国家规范(美国、韩国)钢骨混凝土构件设计型钢混凝土组合结构技术规程(JGJ138-2001)使用钢管混凝土截面时，适用“钢管混凝土结构设计与施工规程”(CECS28:90)其他国家规范(美国、韩国)通过了国际认证机关ISC(InternationalStandardsCertification)Pty.Ltd的ISO9001:2000(质量管理体系)和ISO14001:1996(环境管理体系)的认证。
模型的建立103移动支架法(MSS)/满堂支架法(FSM)桥梁建模助手的对话窗口 – 模型表单3. 在移动支架法(MSS)/满堂支架法(FSM)桥梁建模助手的钢束表单输入钢束的形状和排列等相关数据。
移动支架法(MSS)/满堂支架法(FSM)桥梁建模助手的对话窗口 – 钢束表单4.输入结束后点击键，在结束移动支架法(MSS)/满堂支架法(FSM)桥梁建模助手后另行输入所需数据。
G ETTING S TARTED104 使用移动支架法(MSS)桥梁建模助手建立的移动支架法桥梁的施工阶段模型模型的建立施工阶段建模功能MIDAS/Civil设有基本阶段、施工阶段、最终阶段等3种阶段，各阶段的特点如下。
基本阶段未对施工阶段进行定义则处于一般分析的阶段，若对施工阶段进行了定义则分析不再进行而转为建立结构模型及定义和组成结构组、边界组、荷载组的阶段。
1. 施工阶段对施工阶段荷载进行实际分析的阶段并可在处于激活状态的边界组和荷载组中输入边界条件和荷载条件。
2. 最终阶段作为施工阶段的最终阶段，除施工阶段荷载以外进行一般荷载与移动荷载分析、反应谱分析等特殊分析的阶段。
施工阶段由对结构组、边界组、荷载组的激活(Activation)和钝化(Deactivation)命令而构成。
故各组须为在同一施工阶段被激活或钝化的单元、边界条件、荷载条件的集合。
105G ETTING S TARTED106 一般建筑物的施工阶段建模进行施工阶段分析的一般建模步骤如下。
1. 建立除边界条件和荷载条件以外的建筑物模型。
2. 在模型>组>定义结构组定义结构组，同时将所要施工或删除的单元分配与结构组。
3. 在模型>组>定义边界组定义边界组。
4. 在模型>组>定义荷载组定义荷载组。
5. 在荷载>施工阶段分析数据>定义施工阶段点击键来构成施工阶段。
可点击键定义几个时间相同的施工阶段后再点击键来分别构成各个施工阶段。
midas Civil的计算书功能使用手册北京迈达斯技术有限公司目录1.简介 (1)2.菜单构成 (1)(1)计算书树形菜单 (1)(2)动态计算书生成器 (1)(3)动态计算书自动生成 (1)3.菜单功能说明 (2)(1)计算书树形菜单 (2)a.环境设置 (2)b.参考数据库 (2)c.图形 (2)d.表格 (4)e.图表 (7)f.文本 (7)g.页眉和页脚 (8)(2)动态计算书生成器 (10)a.命令位置 (10)b.功能说明 (10)c.生成计算书的方法 (10)(3)动态计算书自动生成 (11)a.命令位置 (11)b.功能说明 (11)4.操作流程 (11)(1)第一次建立计算书时的流程 (11)(2)调用已经存在的计算书时的流程 (11)5.安装说明 (12)1.简介计算书从内容上一般由项目信息、分析和设计依据、模型信息(节点和单元信息)、荷载和荷载组合信息、分析结果信息、设计和验算结果信息构成；从内容的格式上一般由文本、图形、表格、图表构成。
另外还有封面、目录、页眉和页脚等构成。
各设计单位的计算书格式不尽相同，midas Civil的计算书功能具有开放性、可重复调用等特点，用户可以根据自己的习惯确定计算书的格式，又可以重复调用已确定的格式，提高了制作计算书的效率。
2.菜单构成midas Civil的计算书功能由计算书树形菜单、动态计算书生成器、动态计算书自动生成等功能菜单构成。
(1)计算书树形菜单计算书树形菜单由下列功能构成。
a.环境设置b.参考数据库c.图形-用户自定义图形-外部图形文件d.表格-用户自定义表格-截面信息表格(截面刚度、截面钢筋、施工阶段联合截面)-外部常用表格e.图表f.文本-模型数据文本-用户自定义文本g.页眉和页脚(2)动态计算书生成器(3)动态计算书自动生成3.菜单功能说明(1)计算书树形菜单a.环境设置-功能说明：用于定义计算书的字形、字高、字体的格式等。
迈达斯civil使用手册迈达斯civil使用手册1.简介1.1 产品概述1.2 背景信息2.安装与配置2.1 系统要求2.2 与安装2.3 配置选项3.用户界面3.1 主界面3.2 菜单栏3.3 工具栏3.4 功能区3.5 属性窗口3.6 工程导航器4.创建工程4.1 新建工程4.2 导入工程5.绘图功能5.1 线型与边界绘制 5.2 图层管理5.3 标注与尺寸6.模型创建6.1 创建单个模型6.2 模型复制与修改7.材料与截面7.1 材料库管理7.2 截面库管理8.荷载分析8.1 静力分析8.2 动力分析8.3 温度效应分析9.结果分析9.1 位移与变形9.2 应力与应变9.3 反力与弯矩10.结果展示10.1 图表展示10.2 结果导出11.输出报告11.1 报告11.2 报告编辑12.附件法律名词及注释：- 模型：指在软件中创建的建筑结构或工程模型。
- 动力分析：指对结构在地震、风载等动力荷载作用下的响应进行分析。
- 温度效应分析：指对结构在受温度变化等热力荷载作用下的响应进行分析。
- 材料库：指存储材料特性信息的数据库，用于分析与设计中的材料选择。
- 荷载分析：指对结构受到的各种荷载进行计算与分析。
- 标注与尺寸：指在模型上添加文字标注以及测量各种尺寸的功能。
- 结果分析：指对荷载分析得到的结果进行进一步计算与分析。
- 应力与应变：指结构在荷载作用下发生的应力与应变分布。
- 报告：指根据用户需求，将分析结果与数据整理成报告形式。
- 结果导出：指将分析结果以各种格式导出保存，方便进一步处理或与他人共享。
本文档涉及附件：- 附件1：用户案例研究- 附件2：完整操作示例视频。
