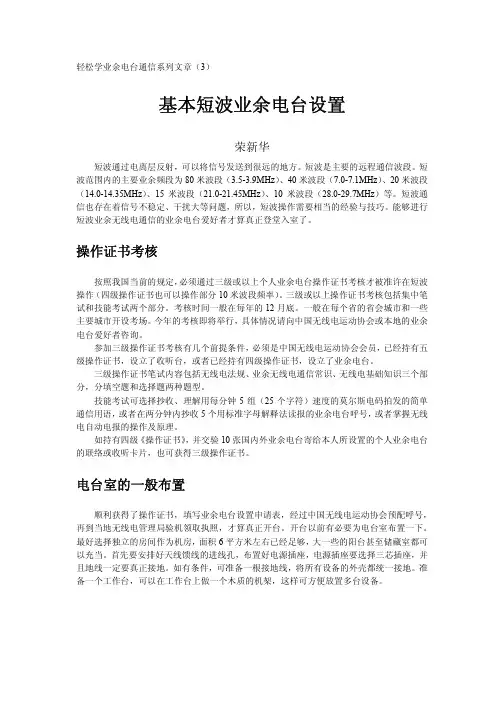

轻松学业余电台通信系列文章（3）基本短波业余电台设置荣新华短波通过电离层反射，可以将信号发送到很远的地方。
短波是主要的远程通信波段。
短波范围内的主要业余频段为80米波段（3.5-3.9MHz）、40米波段（7.0-7.1MHz）、20米波段（14.0-14.35MHz）、15米波段（21.0-21.45MHz）、10米波段（28.0-29.7MHz）等。
短波通信也存在着信号不稳定、干扰大等问题，所以，短波操作需要相当的经验与技巧。
能够进行短波业余无线电通信的业余电台爱好者才算真正登堂入室了。
操作证书考核按照我国当前的规定，必须通过三级或以上个人业余电台操作证书考核才被准许在短波操作（四级操作证书也可以操作部分10米波段频率）。
三级或以上操作证书考核包括集中笔试和技能考试两个部分。
考核时间一般在每年的12月底。
一般在每个省的省会城市和一些主要城市开设考场。
今年的考核即将举行，具体情况请向中国无线电运动协会或本地的业余电台爱好者咨询。
参加三级操作证书考核有几个前提条件，必须是中国无线电运动协会会员，已经持有五级操作证书，设立了收听台，或者已经持有四级操作证书，设立了业余电台。
三级操作证书笔试内容包括无线电法规、业余无线电通信常识、无线电基础知识三个部分，分填空题和选择题两种题型。
技能考试可选择抄收、理解用每分钟5组（25个字符）速度的莫尔斯电码拍发的简单通信用语，或者在两分钟内抄收5个用标准字母解释法读报的业余电台呼号，或者掌握无线电自动电报的操作及原理。
如持有四级《操作证书》，并交验10张国内外业余电台寄给本人所设置的个人业余电台的联络或收听卡片，也可获得三级操作证书。
电台室的一般布置顺利获得了操作证书，填写业余电台设置申请表，经过中国无线电运动协会预配呼号，再到当地无线电管理局验机领取执照，才算真正开台。
开台以前有必要为电台室布置一下。
最好选择独立的房间作为机房，面积6平方米左右已经足够，大一些的阳台甚至储藏室都可以充当。
KN-850操作说明书（）前言KN-850由于体积尺寸限制，面板不能安排很多按键和旋钮，所以本机大量的功能都是由菜单组合的操作方式来实现，请用户在使用KN-850以前熟读本说明书，特别注意后面的菜单操作说明。
第一章操作界面一、面板：面板一共有5个按键，5个旋钮，一个8芯航空插座以及液晶显示器。
1、按键：PWR键：电源开关及背光控制，在一些隐藏菜单中还兼做确认键。
DIS键：功能扩展键及菜单翻页，工作菜单及工程菜单中的菜单选项的顺序翻页（）由它来完成。
UP键DN键：这两个键的作用是使设置量加或减，另外在开机的工作菜单中，它还负责波段的直接切换。
TUNE：自动天调的启动按键，如果连接KT1自动天调，按一下即可启动KT1自动进行调谐。
2、旋钮：RF POWER：射频功率输出控制，调节它可以使机器的输出功率得到改变。
AF VOL：低频增益控制，俗称音量旋钮。
CW：自动键速度调整，电台工作在CW模式，如果选择使用自动键，那么调整自动键的拍发速度可以通过这个旋钮来完成。
频率调谐旋钮：俗称大拨轮或更俗点称为飞梭，它的主要工作是用来调整机器的工作频率。
KN-850的软件中采取了合理的算法设计，使得它旋转一周可以产生80个步进，这在一般的DIY套件中是很难达到的分辨率。
MIC GAIN：话筒放大器增益调节，选择合适的增益可使电台获得良好的调制，过小或过大都会造成不同程度的失真。
3、8芯航空插座：一般称其为话筒插座，电台工作在SSB模式下，如果需要发射，则一定要接上话筒。
4、液晶显示器：KN-850采用了LCD0802液晶显示器作为主要的人机对话的界面。
机器的所有功能状态，仪表以及调整均依赖于它的显示。
液晶显示器的界面如下：界面定义：LCD上排显示的是机器当前工作频率，图中为。
下排左侧的VFO字母表示机器当前工作在VFO模式，如果机器处在频道模式，则此处显示MEM 字母下排右侧的字母S，表示机器当前处在SSB工作模式，如果显示字母C，则表明为CW模式。
柯顿NGTsr 电台简单操作一、怎样联接电台1、 电台部件：RF 射频单元（2010），JB 交接盒（2030），手咪（2020），射频与交接盒, 联接电缆，音箱，9350天线，射频控制线，射频线，三线天线。
2、 联接图：3、 接地：★基站：接地对地电阻小于4欧姆。
★车台：9350天线地与车体地良好接触，电阻小于0.4欧姆。
4、 基站供电要求：AC220V ，左零右火。
二、怎样开关机1、检查好各部件连接线，确认无误后方可开机。
2、手持手咪，在手咪左上方有一绿色按钮，按一下它，开机，等待数秒。
3、关机，按住绿色按钮2秒，放开按钮即关机。
三、怎样回到当前信道电台开机后显示屏可能处于任意状态，如何进入信道状态： 1、显示屏显示按一下“ ”（显示右下）取消扫描,返回信道。
2、显示屏显示 按卷页键（↓↑）返回信道。
3、 “Address ”, “Channel ”, “Control ”, “Network ”或其它编程状态，请按“0”键或“×”键返回信道。
2010 RF2030 JB2020 MICSP Power12V DC RF CableControl CableRF Cable三线天线 9350 AntennaBase Antenna射频单元 交接盒 手咪 音箱电源30M long7.5M highScanning..Free Tune ---.--- 3.111Receive Freq 4.111 KHzMode (1 items)ModeUSB1 of 1Mode?USBAMRx V LSB158,167四、怎样修改信道频率1、 用卷页键（↓↑）找到你要修改的频率，如：15信道，按住√键，出现 按住√键使频率4111 KHz 显示变黑，输入想要的接收频率，如：8167KHz ，输入8、1、6、7键，确认无误后，按下√键，如要修改按×键。
注意：按住 ×键返回当前状态,如“Scanning ”或“信道方式”。
第二部分NGT SR短波电台软件手册第四章NGT SR短波电台的操作第一节基本操作一、电台打开与关闭1.1 打开电台1、按下键如果屏幕显示输入密码，请输入用户级或管理员级的密码，然后按下键。
如果密码输入错误，电台会自动清除；如果三次输入错误密码，则电台自动关闭；如果忘记了您的密码，请查询附录B——密码帮助。
电台打开后，柯顿图标及欢迎界面（如果设定）瞬间显示，而后进入主页，如：缺省的主页为信道显示。
如果想使用其它界面替代信道显示，请参阅P16。
2、按住键半秒钟后，电台退出主页，进入主菜单。
1.2 关闭电台按住键2秒钟松手电台关闭。
二、主菜单电台的所有操作，如电台地址、信道和您所使用的网络等信息均保存各个列表中。
每一列表对应电台的特定工作范围。
所有列表均显示在主菜单中（如图4–1）：*地址表：存放您经常呼叫的电台地址*信道表：存放您使用的信道*控制表：存放控制电台操作的设定参数，即控制手柄屏幕显示的亮度、对比度、时间、日期、电台站址及密码*网络表：存放您使用的网络和每一个网络中的信道*电路链路表：存放您从电台呼叫的电话Main Menu（主菜单）Address（地址）Channel（信道）Control（控制）Network（网络）Phone Link（电话链路）图4–1 主菜单内容2.1 条目每一个列表都包含条目，地址表中的条目是经常呼叫的台站名称，例如“HOME”“WORK”；信道表中的条目是经常使用的信道，例如“信道1”、“信道2”。
您可以在除控制表外的其它各列表中添加条目。
Main Menu（主菜单） Entries（条目）Address（地址表）EMERGENCYHOMEWORKChannel（信道表） CHANNEL（信道） 1CHANNEL 2CHANNEL 3Control（控制表） Address（自身ID地址）Audio Volume（音频音量）Auto Resume Mode（自动回复模式）Etc…（其它）Network（网络表） Network A（网络A）Network B（网络B）Phone Link（电话链路） LINK 1LINK 2 图 4–2 条目示图2.2 设置每个条目都可以设置一个或多个参数，例如在信道表中的条目是您经常使用的信道，并且每个条目都有接收频率、发射频率及信道的工作方式。
通信基础
实验报告
姓名实验时间
学号实验地点信息实验室
班级：指导教师
实验名称
短波通信设备仿真操作
实验时长：120分钟
实验目的：
通过短波仿真训练系统，达到熟悉在用装备的性能特点，具备初级操作使用短波装备的能力。
实验要求：
1、写出仿真技术功能、技术指标。
2、写出组装操作步骤及对应的操作内容。
实验一：
设备名称：短波电台
一、功能介绍
二、技术性能介绍
（一）通用技术指标：
（二）接收技术指标：
三、使用注意事项：
四、操作步骤及对应的操作内容实验二：
设备名称：IC-M700PRO短波电台
一、战术介绍
二、技术性能指标
三、操作步骤及对应的操作内容。

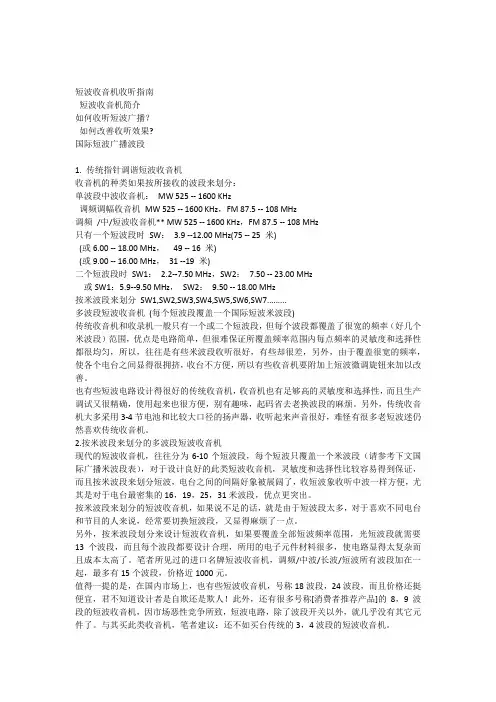

[修订]短波收音机收听指南短波收音机收听指南短波收音机如何收听短波广如何改善收听国际短波广播简介播, 效果? 波段1. 传统指针调谐短波收音机收音机的种类如果按所接收的波段来划分: 单波段中波收音机: MW 525 -- 1600 KHz调频调幅收音机 MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz/中/短波收音机** MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz 调频只有一个短波段时 SW: 3.9 --12.00 MHz(75 -- 25 米)(或6.00 -- 18.00 MHz， 49 -- 16 米)(或9.00 -- 16.00 MHz， 31 --19 米)二个短波段时 SW1: 2.2--7.50 MHz，SW2: 7.50 -- 23.00 MHz或SW1:5.9--9.50 MHz， SW2: 9.50 -- 18.00 MHz 按米波段来划分SW1,SW2,SW3,SW4,SW5,SW6,SW7……… 多波段短波收音机 (每个短波段覆盖一个国际短波米波段) 传统收音机和收录机一般只有一个或二个短波段，但每个波段都覆盖了很宽的频率(好几个米波段)范围，优点是电路简单，但很难保证所覆盖频率范围内每点频率的灵敏度和选择性都很均匀，所以，往往是有些米波段收听很好，有些却很差，另外，由于覆盖很宽的频率，使各个电台之间显得很拥挤，收台不方便，所以有些收音机要附加上短波微调旋钮来加以改善。
也有些短波电路设计得很好的传统收音机，收音机也有足够高的灵敏度和选择性，而且生产调试又很精确，使用起来也很方便，别有趣味，起码省去老换波段的麻烦。
另外，传统收音机大多采用3-4节电池和比较大口径的扬声器，收听起来声音很好，难怪有很多老短波迷仍然喜欢传统收音机。
2.按米波段来划分的多波段短波收音机现代的短波收音机，往往分为6-10个短波段，每个短波只覆盖一个米波段(请参考下文国际广播米波段表)，对于设计良好的此类短波收音机，灵敏度和选择性比较容易得到保证，而且按米波段来划分短波，电台之间的间隔好象被展阔了，收短波象收听中波一样方便，尤其是对于电台最密集的16，19，25，31米波段，优点更突出。
第二部分NGT SR短波电台软件手册第四章NGT SR短波电台的操作第一节基本操作一、电台打开与关闭1.1 打开电台1、按下键如果屏幕显示输入密码，请输入用户级或管理员级的密码，然后按下键。
如果密码输入错误，电台会自动清除；如果三次输入错误密码，则电台自动关闭；如果忘记了您的密码，请查询附录B——密码帮助。
电台打开后，柯顿图标及欢迎界面（如果设定）瞬间显示，而后进入主页，如：缺省的主页为信道显示。
如果想使用其它界面替代信道显示，请参阅P16。
2、按住键半秒钟后，电台退出主页，进入主菜单。
1.2 关闭电台按住键2秒钟松手电台关闭。
二、主菜单电台的所有操作，如电台地址、信道和您所使用的网络等信息均保存各个列表中。
每一列表对应电台的特定工作范围。
所有列表均显示在主菜单中（如图4–1）：*地址表：存放您经常呼叫的电台地址*信道表：存放您使用的信道*控制表：存放控制电台操作的设定参数，即控制手柄屏幕显示的亮度、对比度、时间、日期、电台站址及密码*网络表：存放您使用的网络和每一个网络中的信道*电路链路表：存放您从电台呼叫的电话Main Menu（主菜单）Address（地址）Channel（信道）Control（控制）Network（网络）Phone Link（电话链路）图4–1 主菜单内容2.1 条目每一个列表都包含条目，地址表中的条目是经常呼叫的台站名称，例如“HOME”“WORK”；信道表中的条目是经常使用的信道，例如“信道1”、“信道2”。
您可以在除控制表外的其它各列表中添加条目。
Main Menu（主菜单） Entries（条目）Address（地址表）EMERGENCYHOMEWORKChannel（信道表） CHANNEL（信道） 1CHANNEL 2CHANNEL 3Control（控制表） Address（自身ID地址）Audio Volume（音频音量）Auto Resume Mode（自动回复模式）Etc…（其它）Network（网络表） Network A（网络A）Network B（网络B）Phone Link（电话链路） LINK 1LINK 2 图 4–2 条目示图2.2 设置每个条目都可以设置一个或多个参数，例如在信道表中的条目是您经常使用的信道，并且每个条目都有接收频率、发射频率及信道的工作方式。
Main Menu（主菜单） Entries（条目） Setting（设置）Address（地址表）Channel（信道表） CHANNEL 1 Receive freq（接收频率）Transmit freq（发射频率） Modes（工作方式）CHANNEL 2 Receive freq（接收频率）Transmit freq（发射频率） Modes（工作方式）CHANNEL 3 Receive freq（接收频率）Transmit freq（发射频率） Modes（工作方式）Control（控制表）Network（网络表）Phone Link（电话链路表）图4-3 设置示图2.3 参数值每一项设置都有一个参数值，例如在信道表中的接收频率是以千赫兹为单位的信道接收频率值。
Main Menu（主菜单） Entries（条目） Setting（设置） Values（参数值）Address（地址表）Channel （信道表） CHANNEL 1 Receive freq 4010 KHZTransmit freq 4010 KHZModes USBCHANNEL 2 Receive freq 15000 KHZTransmit freq Disable（禁止） Modes USB ，LSBCHANNEL 3 Receive freq 8734 KHZTransmit freq 8210 KHZModes USBControl（控制表）Network（网络表）Phone Link（电话链路表）图4-4 参数值示图三、列表的使用3.1 控制手柄屏幕顶端行当前行底端行顶端行显示的信息取决于操作的任务，它可以是：*列表的名称，所在的条目或设置*当按下键显示查询提示(Find Name:_)中间行被称为当前行。
当前行显示选择的列表或条目，输入文字及设置参数值。
底端行所显示的是当前行显示条目后的下一个条目或显示当前行设置的参数值。
当显示为某一参数值时，它表示当前行条目所设置的当前参数值。
下图中的“off”值即表示“帮助模式”当前的设置值为关闭。
顶端行当前行参数值控制手柄屏幕也显示信道表中的信道信息，它显示当前所使用的信道以及控制表中的时间等信息，如当地时间、日期及时差。
3.2 控制手柄上各按键的使用控制手柄上的按键有两种用法，这两种用法执行不同的操作。
*按下按键：是指按下键，直到听到控制手柄发出一个短促的蜂鸣音后松开。
*按住按键：是指按下键，听到短促的蜂鸣音后继续按住不放，直到再听到更高的间断音松开。
3.2.1 滚动浏览键键和键是滚动浏览键，使用这些键向上或向下浏览各列表，或向左、向右浏览字符文本内容。
3.2.2 键和键和键的功能根据执行的操作而定。
例如，通过电台的列表往下执行时，按下键，往上执行时，按下键；需要编辑时，按住键；放弃修改时，按住键。
本手册将详细说明键和键的作用。
这里有几条通用规则可遵循：1、按下键：*从主菜单进入到条目并进行设置*选择列表中的各项目*保存修改后的内容*肯定当前提示的内容按住键设置参数。
2、按下键：*从当前条目转向上一条目，然后回到主菜单*文字输入时的后退键*不保存修改后的内容*否定当前提示的内容按住键，从任一位置返回到主页，并从主页返回到主菜单。
如果已经在设置中输入了字符文本，但要放弃，则需按住键。
3.3 主页不管处于哪个列表状态，都可以快速地进入主页。
它也是电源打开后的屏幕显示状态。
缺省的主页为信道显示。
几乎所有的电台显示都可作为主页。
3.3.1 显示主页从任一屏幕显示主页。
按住键如果正在使用查询功能，则需按住键脱离查询状态，然后再次按住键显示主页。
如果正在设置参数，先保存或取消参数设置，然后按住键显示主页。
3.3.2 退出主页按住键退出主页，并返回主菜单。
3.4 选择列表1、确认屏幕在主菜单显示状态下，如果屏幕为主页显示，则按住键。
2、使用键和键浏览主菜单，直到要选择的列表显示在当前行上。
例如：3、按下键选择列表列表名称显示在顶端行，第一个条目显示在当前行。
您现在可以浏览这些条目。
４、按下键返回主菜单3.5 修改设置1、从主菜单上选择一个已设置过的列表第一个条目在列表中显示，例如：2、选择要修改的条目3、按下键选择条目，该条目的第一个设置显示在屏幕上4、浏览并找到要修改的设置5、按住键编辑该条目屏幕在第一行末尾显示问号表示进入编辑状态6、滚动浏览找到要设置的参数值（如果设置中包含数值列表）或输入字符。
7、按下键保存新设置的参数值，同时问号消失。
如果不想保存所做的修改，可以：*选择列表中的参数值，按下键。
*进入并删除已输入的字符，按住键。
则所做的修改被放弃，并且关闭设置屏幕。
8、按下键返回条目显示状态。
9、按下键返回主菜单。
3.6 修改控制表中的设置1、从主菜单中选择控制表控制表中第一项显示如下：2、选择要修改的设置，例如：3、按下键选择条目当前设置的参数值显示如下：按住键可以直接进入编辑状态，而不用一步一步跳进。
4、按住键编辑屏幕在第一行末尾显示问号表示进入编辑状态5、滚动浏览找到要设置的参数值（如果设置中包含数值列表）或输入字符。
如果不想保存所做的修改，您可以：*选择列表中的参数值，按下键。
*进入并删除已输入的字符，按住键。
则所做的修改被放弃，并且关闭设置屏幕。
6、按下键保存新设置的参数值，同时问号消失。
按住键可以直接进入编辑状态，而不用一步一步跳进。
7、按下键返回条目显示状态。
8、按下键返回主菜单。
3.7 输入和编辑文本在很多情况下需要根据提示输入或编辑文本。
例如输入呼叫地址，设置文本参数，在列表下创建新条目等等，控制手柄上的数字键即可完成此功能。
您可以使用数字键输入字母、数字和符号。
本节告诉您如何操作如下功能：输入大小写、数字、字符；插入和删除字符；输入标点符号和数字符号；编辑文本。
1、从主菜单上选择控制表控制表中第一项记录显示如下：2、进入welcome Text 条目3、按下键选择条目，则welcome text 的第一行设置显示如下：如果在welcome line 1有文本字符，按下键找到空行输入文字；如果文本在所有的三行都已经输入文字，记下welcome line 1 的显示内容，以便在练习结束后重新输入。
4、按住键屏幕在第一行末尾显示问号表示进入编辑状态。
如果在光标闪亮的一行上已有文本输入，当您输入字符时将会被删除。
5、依次输入所需文本内容（字母或数字），直到完成。
屏幕右下角的显示“A”、“a ”、“#”分别表示输入的是大写、小写或数字。
使用# 键进行大写、小写或数字的切换。
6、使用键和键移动光标修改或插入字符。
插入空格时，应确保右下角的显示为“A”或“a”，否则输入的是数字0。
7、删除字符时将光标移到该字符后按下键。
8、输入任一个. , ’ ? ! & # $ * ( ) _ + /符号时，先将光标移动到要插入符号的字母之前，按下键找出所要插入的符号输入。
输入符号确保右下角的显示为“Ａ”或“ａ”，否则输入的是小数点。
控制手柄上输入的所有字符均可使用键输入，方法如下：1、输入任一space , . ：‘’?；¨ / ! # @ $ % ^ & * ( ) _ - + = | \ ~ [ ]{ } < > 1 2 3 4 5 6 7 8 9 0 a b c d e f g h I j k l m n o p q r s t u v w x y z A B C D E F G H I J K L M N O P Q R S T U V W X Y Z字符时，将光标移动到要插入字符的地方。
2、按下键光标变为下划线。
3、使用键和键找到所要插入的符号。
4、按下键输入5、按下键，保存输入的内容并关闭设置，同时问号消失；如不需要保存按住键。
在welcome text 中输入的任何字符都将在每次开机时的欢迎界面简短显示，浏览welcome screen（欢迎界面）可在控制表中选择。
如果您不想在开机时显示welcome screen内容，只要从welcome text条目中把所有内容删除即可。
3.8 查询字词及数值查询功能可以帮助您快速实现查询列表、条目、设置等。
有两种方法可以实现特定项目的查询：*在主菜单或某个条目中查询以指定字符打头的项目。
例如，在控制表中找到所有包含“beep”的项目，如“key Beep”和“ PTT beeps”。
