欧姆定律基础测试题

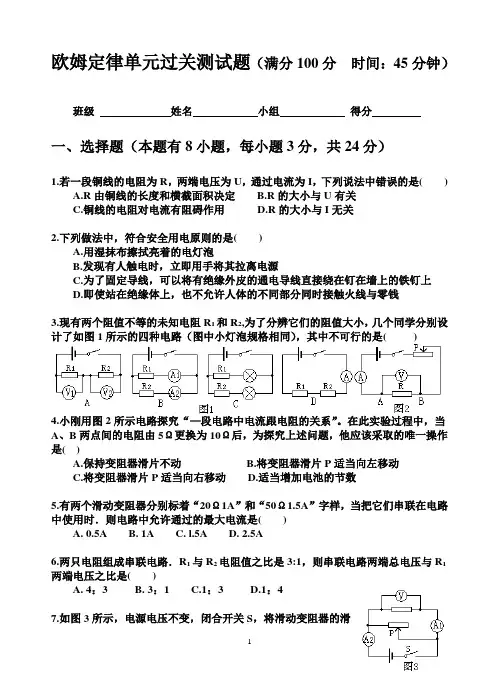

欧姆定律单元过关测试题（满分100分时间：45分钟）班级姓名小组得分一、选择题（本题有8小题，每小题3分，共24分）1.若一段铜线的电阻为R，两端电压为U，通过电流为I，下列说法中错误的是( )A.R由铜线的长度和横截面积决定B.R的大小与U有关C.铜线的电阻对电流有阻碍作用D.R的大小与I无关2.下列做法中，符合安全用电原则的是( )A.用湿抹布擦拭亮着的电灯泡B.发现有人触电时，立即用手将其拉离电源C.为了固定导线，可以将有绝缘外皮的通电导线直接绕在钉在墙上的铁钉上D.即使站在绝缘体上，也不允许人体的不同部分同时接触火线与零钱3.现有两个阻值不等的未知电阻R1和R2,为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是( )4.小刚用图2所示电路探究“—段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片P适当向左移动C.将变阻器滑片P适当向右移动D.适当增加电池的节数5.有两个滑动变阻器分别标着“20Ω1A”和“50Ω1.5A”字样，当把它们串联在电路中使用时．则电路中允许通过的最大电流是( )A. 0.5AB. 1AC. l.5AD. 2.5A6.两只电阻组成串联电路．R1与R2电阻值之比是3:1，则串联电路两端总电压与R1两端电压之比是( )A. 4：3B. 3：1C.1：3D.1：47.如图3所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，电流表A1和A2,电压表V的示数变化情况是（）A.A1示数变小，A2示数变小，V示数不变B.A1示数不变，A2示数变小，V示数不变C.A1示数不变，A2示数变大，V示数变小D.A1示数变小，A2示数变大，V示数变小8.有两个阻值不同的电阻R1、R2，它们的电流随电压变化的I－U图象，并联后的总电阻为如图4所示，如果R1、R2串联后的总电阻为R串R并，则关于R串、R并的I－U图象所在的区域，下列说法中正确的是( )A.R串在II区域，R并在III区域B.R串在III区域，R并在I区域C. R串在I区域，R并在II区域，D.R串在I区域，R并在III区域二、填空题（每空1分，共23分）9.在生活中我们常见到的电线芯通常是用____或____制造的。

可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

第十七章欧姆定律检测卷（参考时间：45分钟总分：100分）一、选择题（每题3分，共30分）1. 如图所示，能正确表示通过某定值电阻的电流与它两端的电压之间关系的图象是（）A. B. C. D.2. 根据欧姆定律可以导出R=UI 。

下列对导体电阻的理解，正确的是（）A. 导体通电时有电阻，不通电时没有电阻B. 导体中通过的电流越大，其电阻越小C. 导体的电阻由其两端的电压和通过的电流来决定D. 导体的电阻与导体的材料、长度和横截面积等因素有关3. 如图所示，电源电压为3V且保持不变，闭合开关S，电压表的示数为2V。

下列说法正确的是（）第3题图A. 闭合开关S，灯泡L1两端的电压为1VB. 若开关S断开，则电压表的示数为零C. 闭合开关S，灯泡L1、L2组成并联电路D. 灯泡L1、L2的阻值之比为2:14. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）第4题图A. 电流表A的示数不变，电压表V的示数不变B. 电流表A的示数不变，电压表V的示数变大C. 电流表A的示数变小，电压表V的示数变大D. 电流表A的示数变小，电压表V的示数不变5. 如图所示，电阻R1=10Ω，R2=5Ω，当开关S闭合时，电流表A1和A2的示数之比为（）第5题图A. 1:2B. 2:1C. 2:3D. 3:26. 在如图所示的电路中，电源电压为6V且保持不变，电阻R1为10Ω，电阻R2为20Ω，下列对电路的分析正确的是（）第6题图A. 当开关S断开时，电压表的示数为零B. 当开关S闭合时，电压表的示数为4VC. 当开关S闭合时，通过电阻R1与R2的电流之比为1:2D. 当开关S闭合时，电阻R1两端的电压与电阻R2两端的电压之比为1:27. 电阻甲和乙的I−U图象如图所示，下列说法正确的是（）第7题图A. 电阻乙为定值电阻=0.2ΩB. 从图中可以看出电阻甲的阻值R甲C. 将电阻甲和乙串联，电路中的电流为0.5A时，电路总电阻为10ΩD. 将电阻甲和乙并联，电源电压为2.5V时，电路总电阻为5Ω8. 小虹设计的一种“身高测量仪”如图所示，其中滑片P将电阻丝分成上、下两部分，身高数据可通过电压表的示数来反映。

欧姆定律测试题及答案介绍：欧姆定律是电学中的重要定律之一，描述了电流、电压和电阻之间的关系。

本文将提供一些关于欧姆定律的测试题及答案，以帮助读者更好地理解和应用欧姆定律。

测试题1：1. 若一个电阻为10欧姆，通过该电阻的电流为5安，求该电路的电压是多少？答案：根据欧姆定律，电压等于电流乘以电阻，所以电压等于5安乘以10欧姆，即50伏特。

2. 当电压为20伏特，电阻为8欧姆时，通过电路的电流是多少？答案：根据欧姆定律，电流等于电压除以电阻，所以电流等于20伏特除以8欧姆，即2.5安。

测试题2：1. 一个电路中有一个电阻为12欧姆的电阻器和一个电压为24伏特的电源，求通过电路的电流是多少？答案：根据欧姆定律，电流等于电压除以电阻，所以电流等于24伏特除以12欧姆，即2安。

2. 若一个电路中两个电阻分别为5欧姆和10欧姆，通过电路的电流为3安，求该电路的电压是多少？答案：根据欧姆定律，电压等于电流乘以电阻，所以电压等于3安乘以(5欧姆+10欧姆)，即45伏特。

测试题3：1. 如果一个电路的电压为30伏特，电流为2安，求该电路中的电阻是多少？答案：根据欧姆定律，电阻等于电压除以电流，所以电阻等于30伏特除以2安，即15欧姆。

2. 若一个电路的电压为12伏特，通过电路的电流为6安，求该电路中的电阻是多少？答案：根据欧姆定律，电阻等于电压除以电流，所以电阻等于12伏特除以6安，即2欧姆。

总结：通过以上测试题，我们可以看到欧姆定律在解决一些基本电路问题中的应用。

欧姆定律告诉我们，电流、电压和电阻之间存在着简单的线性关系，通过合适的公式可以互相计算。

掌握和理解欧姆定律对于学习和应用电学知识是非常重要的。

希望通过这些测试题及答案的演示能够帮助读者更好地理解欧姆定律的概念和运用。

《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5ΩB．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/RD．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］1A．两个4ΩB．一个4Ω，一个6ΩC．一个1Ω，一个8ΩD．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c 8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5ΩB．5ΩC．0.05ΩD．20Ω10．电阻R的阻值比电阻R小，把它们并联后，总电阻[ ］21A．既小于R又小于R B．既大于R 又大于R C．小2211于R而大于R D．等于R与R之和212112．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来213．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K时，R与R上的电压11之比是1：2；当只闭合K时，R与R上的电压之比是1：4，22］a端，则［如果把滑片P移到、KB．：21K A．K、闭合时，通过R1与R2的电流之比是11212：R1与R2的电流之比是K闭合时，通过2两端R 滑动变阻器ab两端的电压与电阻只闭合C．K时，111：的电压之比是1两两端的电压与电阻R．只闭合K时，滑动变阻器abD22 1 端的电压之比是1：滑到a滑动变阻器的滑动触头由．19图47所示的电路接通时，］的过程中［b3A．A表和V表的示数都变小B．A表和V 表的示数都变大C．A表的示数变大，V表的示数变小D．A表的示数变小，V表的示数变大20．如图48所示电路，滑动变阻器R的电阻是500Ω，R的电21阻是300Ω，变阻器滑片P与V表一端相连，当滑动片P由a向b滑动时，V表的读数变化范围是［］3.75~6V ．BA．0~6V0~3.75V．D2.25~6V C．处，当电键处、和BC51中的A处、．将23A表先后串联在图］闭合时，A表接在何处的读数最大？［K ．B 处B处A．A D ．三处都一样．CC 处中变阻器滑片各电路中，进行如下操作，把图A．在图2452A、D中的电键闭合，这时哪个电路中的CB 向右滑动，把图、表的示数将比原来增大［］4时，电源电压不变，当电键由闭合变=R53所示，R25．如图21］［为断开时，A表示数D. C.变为原来的1/2不变B.变为原来2倍 A.无法判断，Ω电阻，R2是300的阻值是5426．图中的滑动变阻器R200Ω1端滑到P由a且保持不变，电源电压是6V当滑动变阻器的滑片V端，表示数的变化是［］b5A．6V~0V B．3.6V~6V C．6V~3.6V D．6V~2.4V 27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于A表和V表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R都是不变的，所以V表示数不2变，A表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以V 表示数不变，A表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R不变，R两端电压不变，V表示数11变小，R也变小，所以A表示数不变3 D．P向a滑动时，R和R并联总电阻变小，干路电流变32大，R两端电压变大，所以V表示数变小，那么，通过R的电21流变小，A表示数变大E．P向b端滑动时，R变大，R和R并联总电阻变大，332A的电流变大，V所以表示数变大，干路中电流变小，通过R2表示数变小AK保持恒定，当断开时，28．图56所示的电路中，电压U ］表的读数是［A不变变大、A．A21不变变小、AB．A216C．A不变、A变小21D．A不变、A变大2129．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］表表示数变小，VB．A A．A表示数变小，V表示数变大示数变小VA表示数变大，D．C．A 表示数变大，V表示数变小表示数变大断开时，K=3R电源电压保持不变，R，30．图58所示电路中，112］II。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

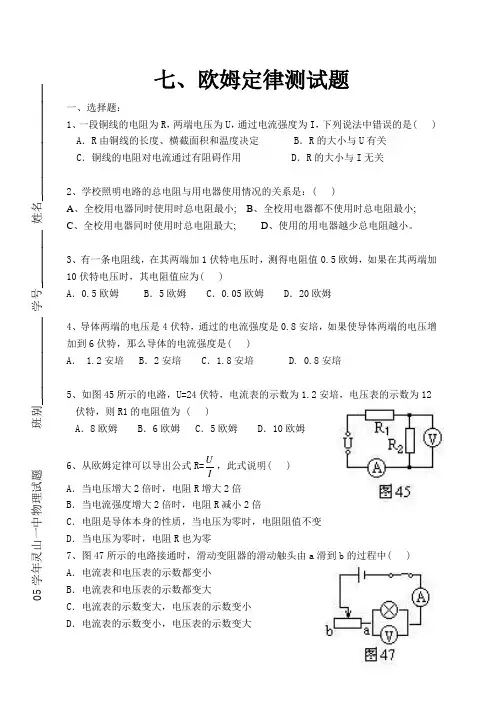

七、欧姆定律测试题一、选择题：1、一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中错误的是( ) A ．R 由铜线的长度、横截面积和温度决定 B ．R 的大小与U 有关 C ．铜线的电阻对电流通过有阻碍作用 D ．R 的大小与I 无关2、学校照明电路的总电阻与用电器使用情况的关系是：( )A 、全校用电器同时使用时总电阻最小;B 、全校用电器都不使用时总电阻最小;C 、全校用电器同时使用时总电阻最大;D 、使用的用电器越少总电阻越小。

3、有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为( )A ．0.5欧姆B ．5欧姆C ．0.05欧姆D ．20欧姆4、导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电流强度是( )A ． 1.2安培B ．2安培C ．1.8安培 D. 0.8安培5、如图45所示的电路，U=24伏特，电流表的示数为1.2安培，电压表的示数为12伏特，则R1的电阻值为 ( )A ．8欧姆B ．6欧姆C ．5欧姆D ．10欧姆6、从欧姆定律可以导出公式R=IU，此式说明( ) A ．当电压增大2倍时，电阻R 增大2倍B ．当电流强度增大2倍时，电阻R 减小2倍C ．电阻是导体本身的性质，当电压为零时，电阻阻值不变D ．当电压为零时，电阻R 也为零7、图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中( ) A ．电流表和电压表的示数都变小 B ．电流表和电压表的示数都变大C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变小，电压表的示数变大05学年灵山一中物理试题 班别_______________ 学号__________ 姓名____________________8、“电路中发生短路”，这里短路是指 ( )A ．很短的电路；B ．电流没经过用电器而直接构成回路；C ．开关闭合，用电器工作；D ．电路不通，没有电流。

欧姆定律测试题(附答案)第十七章欧姆定律测试卷一、选择题（每题4分，共40分）1.关于导体中的电流与导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A。

导体中的电流与导体两端的电压成正比B。

导体中的电流与导体的电阻成反比C。

在电压一定时，导体中的电流与这段导体的电阻成反比D。

导体的电阻与导体中的电流成反比，与导体两端的电压成正比2.如图所示的电路中，R1 < R2，闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2.下列判断中正确的是（）A。

I1 = I2B。

I1.I2C。

U1 = U2D。

U1.U23.如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是（）A。

18ΩB。

24ΩC。

6ΩD。

3Ω4.如图所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是（）A。

通过甲的电流大于通过乙的电流B。

通过甲的电流小于通过乙的电流C。

甲、乙并联的总电阻随它们两端电压的升高而减小D。

甲、乙并联的总电阻随它们两端电压的升高而增大5.如图所示是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。

下列说法正确的是（）A。

电路中R和R是并联的B。

油量表是由电流表改装而成的C。

油位越高，通过R的电流越大D。

油位越低，R两端的电压越小6.通过定值电阻甲、乙的电流与其两端电压的关系图像如图5所示。

现将甲和乙并联后接在电压为3V的电源两端。

下列分析正确的是（）A。

R甲：R乙 = 2：1B。

U甲：U乙 = 2：1C。

I甲：I乙 = 2：1D。

I乙：I甲 = 2：17.如图电路中（R阻值已知，表示电阻箱），不能测出Rx阻值的是（）8.如图所示的电路，电源电压保持不变。

当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是（）A。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

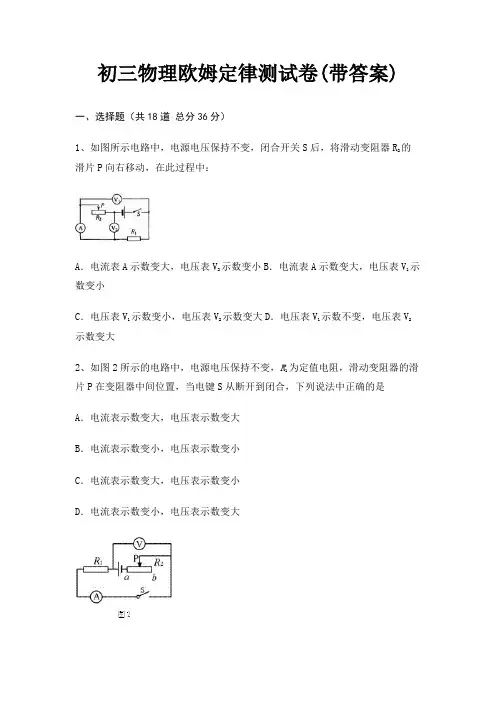

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中：A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2、如图2所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当电键S从断开到闭合，下列说法中正确的是A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大3、如图所示电路中，电流电压保持不变，开关S由断开到闭合，下列表述中正确的是（）A电路总电阻变大B电路总功率变小C电压表示数变小D电流表示数变大4、在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压5、在图14所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。

当滑动变阻器的滑片P向右滑动时（）A、电压表V和电流表A的示数之比增大1和电流表A的示数之比不变B、电压表V2C、电压表V示数的变化量和电流表A示数变化量的比值绝对值增大1D、电压表V示数的变化量和电流A表示数变化量的比值绝对值不变26、如图所示，电源电压不变，开关闭合时，电灯正常发光，若开关断开时，电灯仍正常发光，滑动变阻器滑片应该()A．向a端滑动B．向b端滑动C．在原位置不动D．先向a端滑动，再滑回原处7、如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A8、如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是A.短路B.短路C.断路D.断路9、如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路10、如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A. 2：1B. 3：1C. 2：3D. 1：311、已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）A．B．C．D．12、一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V时，导体中的电流变为（）A．0.25A B．0.5A C．2A D．3A13、如图所示的电路，闭合开关S、S1后，以下说法正确的是（）A.灯L1、L2串联B.电流表A1和A2示数相等C.断开S1后，电流表A1示数变小D.断开S1后，电流表A2示数变小14、为了节能，许多奥运场馆采用LEＤ发光二极管照明，二极管的主要材料是Ａ．纳米材料Ｂ．超导体Ｃ．导体Ｄ．半导体15、小明"测量小灯泡的电功率"，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A．小灯泡发生了断路B．小灯泡发生短路C．滑动变阻器发生了短路D．滑动变阻器的滑片接触不良16、某小灯泡的额定电压为6V，小明同学通过实验测得它的电流随电压变化的曲线如图所示。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

北师大版欧姆定律单元测试题（总分70分，时间：70分钟）一、单选题（每小题2分，共24分）1、从欧姆定律可导出R=U/I，下列说法正确的是（）A、当电压为0时，电阻为0B、当电流增大2倍时，电阻减小2倍C、当电压增大2倍时，电阻增大2倍D、不管电压或电流如何变化，电阻不变2、如图，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：93、如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A、电压表的示数减小B、电压表示数与电流表示数的比值变小C、当滑片移动中点时，电压表示数为2VD、当滑片移到a端时，电流表示数为0.6A4、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数不变D、电流表A2示数变小5、酒驾易造成交通事故，利用如图所示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A、电路的总电阻减小，电压表的示数减小B、电路的总电阻减小，电压表的示数增大C、电路的总电阻增大，电压表的示数增大D、电路的总电阻增大，电压表的示数减小6、如图所示，R1与R2并联在电源电压为3V的电路中．只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2，电流表的示数为0.5A，则（）A、R1的阻值为6ΩB、R2的阻值为15ΩC、通过R1的电流是0.5AD、通过R2的电流是0.3A7、如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A、电流表的示数变小，电压表的示数变大B、电流表的示数变大，电压表的示数变小C、电流表的示数变小，电压表的示数不变D、电流表的示数变小，电压表的示数变小8、现有10欧、20欧、30欧的电阻若干，假设这三种电阻的成本与它们的电阻值成正比，现在需要得到另外一些新电阻，并且只能利用现有电阻采用串、并联的方式得到，以下电阻中最便宜的是(不考虑导线等费用)( ) A、7.5欧B、12欧C、15欧D、18欧9、如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（）A、6V 20ΩB、12V 20ΩC、6V 30ΩD、12V 3010、如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A、电流表A1示数变小，电压表V示数变小B、电流表A2示数变大，电压表V示数变大C、电压表V示数与电流表A1示数比值变小D、电压表V示数与电流表A2示数比值变大11、如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（）A、电流表、电压表被烧毁B、电压表示数接近电源电压C、灯泡正常发光D、电流表有示数12、在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路．他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A、观察电压表，向右移动滑片，读取电流数据B、观察电流表，向右移动滑片，读取电压数据C、观察电压表，向左移动滑片，读取电流数据D、观察电流表，向左移动滑片，读取电压数据二、非选择题(共46分)13、科学家有着强烈的好奇心和执着的探究精神，德国物理学家最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：．为了纪念他作出的杰出贡献，人们将他的名字命名为_______的单位。

欧姆定律答案及解析一、单选题（本大题共10小题，共20.0分）1.如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表由电流表改装而成指针所指的刻度，就能知道油箱内油量的多少，则A. 油量增加，R增大，油量表指针偏转变小B. 油量增加，油量表指针偏转变大C. 油量减小，R增大，油量表指针偏转变大D. 油量减小，油量表指针偏转变大【答案】B【解析】解：当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑动变阻器R 连入电路的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，电流表示数增大，因油量表即电流表改装而成，所以指针偏转变大，故A不正确，B正确；当油量减少时，油面下降，浮子位置降低，在杠杆作用下，滑动变阻器R连入电路的阻值增大，电路中的总电阻增大，由可知，电路中的电流减小，电流表示数减小，指针偏转减小，故CD不正确．故选B．当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中各电流的变化，进一步判断油量表指针的偏角．本题考查欧姆定律及滑动变阻器在生活中的应用，要通过对图的分析得出仪器的原理，再由物理规律求解．2.将电阻与组成串联电路，若：：2，两端的电压为，两端的电压为，则：等于A. 1：1B. 2：1C. 1：2D. 1：3【答案】C【解析】解：将电阻与组成串联电路，因串联电路中各处的电流相等，且：：2，所以，由可得，两电阻两端的电压之比：。

故选：C。

两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电压之比。

本题考查了串联电路的特点和欧姆定律的应用，是一道基础题目。

3.如图所示，分别是两个电阻的关系图象，从图中可以看出与的大小关系是A. B. C. D. 无法确定【答案】A【解析】解：由图象可知，两电阻两端的电压相等时，通过的电流小于通过的电流，即，因，即电压一定时，电流与电阻成反比，所以，．故选A．由图象可知，两电阻两端的电压相等时通过他们的电流关系，根据欧姆定律可知：电压一定时，电流与电阻成反比即可判断两电阻的大小关系．本题考查了学生对欧姆定律内容的理解与掌握，关键是会利用控制变量法分析图象得出相关信息．4.在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为A. 、B. 1A、C. 、D. 1A、【答案】A【解析】解：由可得，导体的电阻：，因电阻是导体本身的一种性质，与两端的电压和通过的电路无关，所以，当该导体两端的电压变为5V时，导体的电阻仍为不变，此时通过导体的电流：。

（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

（完整版）欧姆定律练习题30道欧姆定律练习题30道欧姆定律计算题练习（基础）1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。

6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。

但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分欧姆定律15道1，在如图所示的电路中，电阻R1的阻值为10欧。

欧姆定律测试题一、选择题1. 欧姆定律表达式为？A. V=IRB. I=V/RC. R=VID. 以上皆是2. 以下哪个参数是电压与电流的比值？A. 电流B. 电阻C. 电压D. 电功率3. 一个电阻为10欧姆的电阻器，通过它的电流为2安培，求通过该电阻器的电压。

A. 20伏B. 30伏C. 40伏D. 50伏4. 如果电阻固定，电压和电流之间的关系是？A. 正比B. 反比C. 无关D. 指数关系5. 欧姆定律适用于哪种类型的电路？A. 直流电路B. 交流电路C. 无线电路D. 以上皆是二、填空题1. 欧姆定律是由德国物理学家________提出。

2. 电阻的单位是________，符号为Ω。

3. 电压、电流和电阻三者之间的关系可以用公式________表示。

4. 当电阻不变时，电压增加，电流也会随之________。

5. 在一个电路中，如果电流为5安培，电阻为5欧姆，那么电压应为________伏。

三、计算题1. 一个电阻器的电阻值为15欧姆，通过它的电流为3安培，请计算该电阻器上的电压。

2. 一个电路的电压为12伏，电阻为6欧姆，求通过该电阻的电流。

3. 如果一个电路的电流为4安培，电压为24伏，求该电路的电阻值。

四、简答题1. 请简述欧姆定律的基本内容。

2. 欧姆定律在电路分析中的应用有哪些？3. 为什么欧姆定律不适用于非线性元件？五、实验设计题设计一个实验来验证欧姆定律的正确性。

请列出实验目的、所需材料、实验步骤和预期结果。

实验目的：验证欧姆定律的正确性。

所需材料：- 电源（可调电压）- 电阻器（标有不同阻值）- 电流表- 电压表- 导线- 面包板或其他连接装置实验步骤：1. 连接电源、电阻器、电流表和电压表，形成一个简单的闭合电路。

2. 调整电源的电压，并记录下此时的电压值和通过电阻器的电流值。

3. 使用电压表测量电阻器两端的电压，并使用电流表测量通过电阻器的电流。

4. 改变电阻器的阻值，重复步骤2和3，并记录数据。

欧姆定律综合测试（含答案）经典一、欧姆定律选择题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分包为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】【解答】由图甲知L和R并联，L和R两端的电压相等；由电路的总功率为4.8W 和图乙分析判断L和R两端的电压为6V、通过灯泡的电流为0.5A，此时L正常发光，所以此时灯泡L的为6V，灯泡的电阻R L= =12Ω,灯泡的功率PL=U L I L=6V×0.5A=3W，A、B、C不符合题意，D符合题意。

故答案为：D。

【分析】先根据图甲判断电路的连接方式，再根据图乙提供的信息和电路的总功率分析判断电路两端的电压及通过灯泡的电流，根据I= 的变形式R= 求出灯泡的电阻，根据P=UI 求出灯泡的功率。

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

专题17 欧姆定律（测试）（原卷版）（时间40分钟，共100分）一、选择题（每小题3分，共30分）1.关于公式I＝的物理意义，下列说法正确的是( )。

A．导体两端的电压越大，导体中的电流越大；B．导体两端的电压不变时，导体的电阻与通过导体的电流成反比；C．导体的电阻越大，导体中的电流越小；D．导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比2.如图所示电路中，两个电阻的阻值都是20Ω，电压表V1的示数为2 V，下列说法不正确的是( )。

A．通过R1的电流为0.1 A；B．电压表 V2的读数为2 V；C．电压表 V2的读数为4 V；D．通过R2的电流为0.1 A3.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻R x阻值的是( )。

A． B． C．D．4.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为( )。

A．电流表的示数变小，电压表的示数变大；B．电流表的示数变大，电压表的示数变小；C．电流表的示数变小，电压表的示数不变；D．电流表的示数变小，电压表的示数变小5.如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是 ( )。

A.电流表A1的示数变小,电流表A2的示数变大；B.电流表A1的示数和电流表A2的示数同时变大；C.电流表A1的示数变大,电流表A2的示数变小；D.电压表的示数不变,电流表A1的示数变小6.如图所示的电路中，电源两端电压保持不变。

闭合开关S，调节滑片P，使灯L正常发光。

如果将滑动变阻器的滑片P向B端移动，则下列判断中正确的是（）。

A．电流表示数变大，电压表示数变小，灯L变暗；B．电流表示数变大，电压表示数变大，灯L变亮；C．电流表示数变小，电压表示数变大，灯L变亮；D．电流表示数变小，电压表示数变小，灯L变暗7.某同学为测量电源电压U和电阻R的阻值，连接如图甲所示电路图，图乙为该同学根据上述设计的实验电路利用实验测出的数据绘出的U0﹣I图线，电流表内阻不计，不计电源内阻下列选项正确的是（）。
