桥梁伸缩缝施工工艺流程图

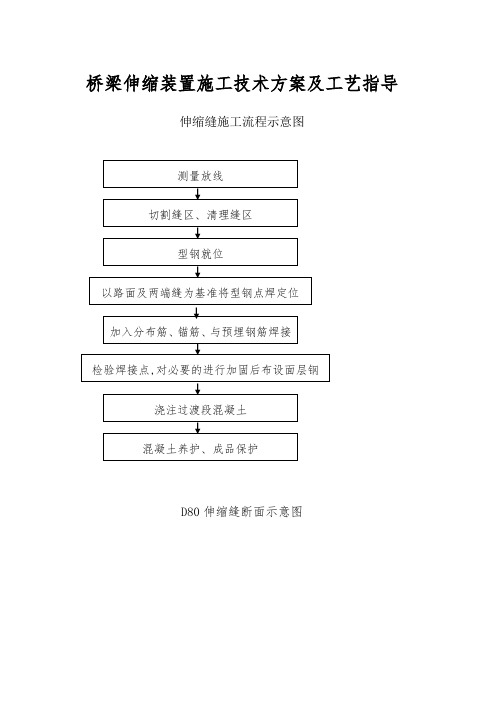

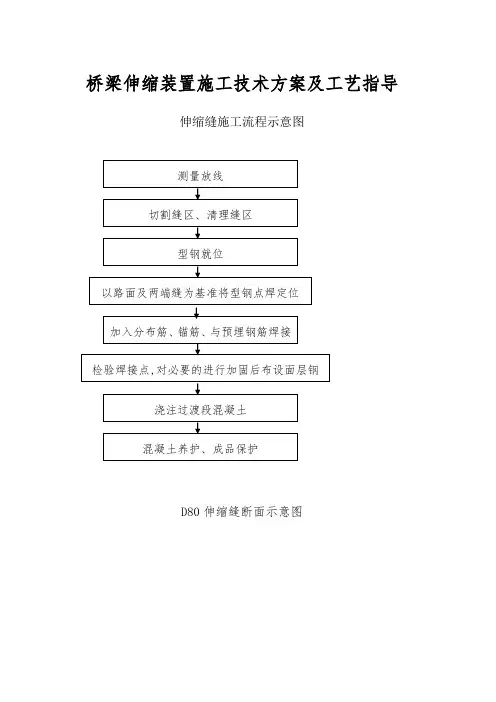

桥梁伸缩装置施工技术方案及工艺指导伸缩缝施工流程示意图D80伸缩缝断面示意图工艺流程步骤分解1、测量放线在路面预留的伸缩缝位置处,放出伸缩缝中线,按设计要求从中线返出伸缩缝混凝土保护带边缘线。

沿边缘标线粘贴如防漏彩条布,以防止在切缝及浇筑混凝土过程中污染路面。

2、切缝、清槽按预留的槽口宽度用切缝机对路面的油面进行切缝。

切缝时应注意保持路面切口完好,无啃边现象。

切缝后及时清除槽内沥青混凝土及填料,凿毛槽口内混凝土表面。

这一系列工序非常重要,它将影响混凝土的浇筑质量。

（1）在桥面沥青混凝土铺装层施工完成后,根据各种类型伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度,弹好线以后用切割机切缝。

切缝线以外的沥青混凝土路面必须仔细用塑料布覆盖并用胶带纸封好,以防切缝时污染沥青路面。

切缝应整齐、顺直并注意把沥青混凝土切透,无啃边现象,以免开槽时沥青混凝土松动。

（2）用风镐开槽。

开槽时要将槽内的沥青混凝土、松动的水泥混凝土凿除干净,应凿毛至坚硬层并用强力吹风机清除浮尘和杂物。

开槽后禁止车辆通行,严禁施工人员踩踏槽两侧边缘,以免槽两侧沥青混凝土受损。

（3）清理梁端间隙内的杂物,尤其是混凝土块必须清理干净,然后用泡沫塑料填塞密实。

如有梁板顶到背墙的情形,须将梁端部分凿除。

（4）理顺、调整槽内预埋筋。

对漏埋或者折断的预埋筋应进行修复,可选择采用植筋胶或环氧树脂进行钢筋补植,补植深度不小于15cm。

（5）开槽后产生的所有弃料必须及时清理干净,确保施工现场整洁。

3、就位安装桥梁伸缩缝下缝前应认真检查槽内预埋钢筋,若发现裂缝或折断,位置不当或间隙过大,必须采取补救措施。

要保证沿缝方向每米范围内至少有1根预埋钢筋与伸缩缝的毛环牢固焊接。

应认真检查桥梁伸缩缝质量,若发现变形或两钢梁间距不一致时,应进行修整。

必要时,还应根据安装时的环境温度调整伸缩缝的钢梁间距。

应将桥梁伸缩缝装置缓缓放入槽内,使缝中心线与实际预留缝中心线相重合,偏差不得超过5mm,同时使钢边梁内边保持垂直。

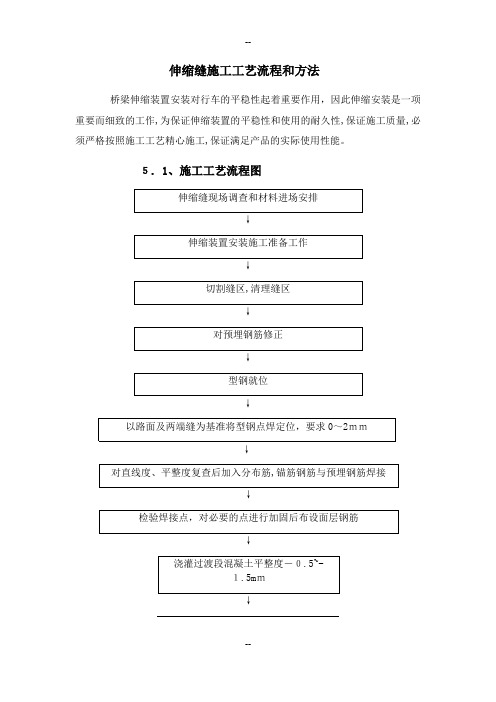

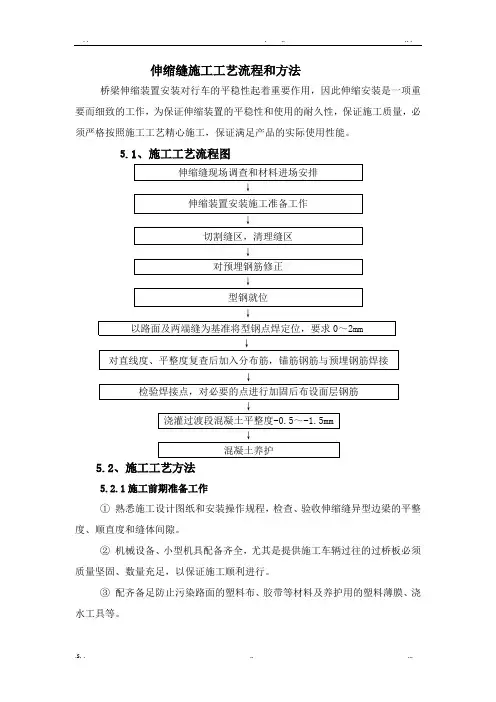

伸缩缝施工工艺流程和方法桥梁伸缩装置安装对行车的平稳性起着重要作用，因此伸缩安装是一项重要而细致的工作，为保证伸缩装置的平稳性和使用的耐久性，保证施工质量，必须严格按照施工工艺精心施工，保证满足产品的实际使用性能。

5.1、施工工艺流程图↓↓↓↓↓↓↓↓↓5.2、施工工艺方法①熟悉施工设计图纸和安装操作规程，检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。

②机械设备、小型机具配备齐全，尤其是提供施工车辆过往的过桥板必须质量坚固、数量充足，以保证施工顺利进行。

③配齐备足防止污染路面的塑料布、胶带等材料及养护用的塑料薄膜、浇水工具等。

5.2.2 开槽①在桥面沥青砼铺装层施工完成后，根据各种类型伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度，打上线以后用切割机切缝，切缝线以外的沥青砼路面必须仔细用塑料布覆盖并用胶带纸封好，以防切缝时产生的石粉污染沥青路面。

切缝应整齐、顺直并注意把沥青砼切透，以免开槽时缝外沥青砼松动。

②用风镐开槽。

开槽深度不得小于9cm，开槽时要将槽内的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层并用强力吹风机或高压水枪清除浮尘和杂物。

开槽后禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。

③梁端间隙内的杂物，尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。

如有梁板顶至背墙情形，须将梁端部分凿除。

④理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于15cm，补植后的钢筋须请业主代表、监理人员共同验看。

⑤开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。

5.2.3 缝体安装①安装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。

伸缩装置的安装，应在伸缩装置制造商提供的夹具控制（将伸缩装置预置）下进行。

伸缩装置一般应在+5℃～+20℃的温度范围内安装。

当伸缩装置的安装温度不同于图纸规定时，应根据跨径、桥面连续长度、安装时温度等综合计算，并经有关程序确认后对各项安装参数予以调整。

伸缩缝施工工艺流程和方法桥梁伸缩装置安装对行车的平稳性起着重要作用，因此伸缩安装是一项重要而细致的工作,为保证伸缩装置的平稳性和使用的耐久性,保证施工质量,必须严格按照施工工艺精心施工,保证满足产品的实际使用性能。

５．1、施工工艺流程图↓↓↓↓↓↓↓↓↓５.２、施工工艺方法5.２．1施工前期准备工作①熟悉施工设计图纸和安装操作规程，检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。

②机械设备、小型机具配备齐全，尤其是提供施工车辆过往的过桥板必须质量坚固、数量充足,以保证施工顺利进行。

③配齐备足防止污染路面的塑料布、胶带等材料及养护用的塑料薄膜、浇水工具等。

５．2.2 开槽①在桥面沥青砼铺装层施工完成后，根据各种类型伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度,打上线以后用切割机切缝,切缝线以外的沥青砼路面必须仔细用塑料布覆盖并用胶带纸封好,以防切缝时产生的石粉污染沥青路面。

切缝应整齐、顺直并注意把沥青砼切透,以免开槽时缝外沥青砼松动。

②用风镐开槽。

开槽深度不得小于9cｍ，开槽时要将槽内的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层并用强力吹风机或高压水枪清除浮尘和杂物。

开槽后禁止车辆通行,严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。

③梁端间隙内的杂物,尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。

如有梁板顶至背墙情形,须将梁端部分凿除。

④理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植,补植深度不小于15ｃm，补植后的钢筋须请业主代表、监理人员共同验看。

⑤开槽后产生的所有弃料必须及时清理干净,确保施工现场整洁。

5．2．3 缝体安装①安装伸缩装置时,上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。

伸缩装置的安装，应在伸缩装置制造商提供的夹具控制（将伸缩装置预置）下进行。

伸缩装置一般应在+5℃~+2０℃的温度范围内安装。

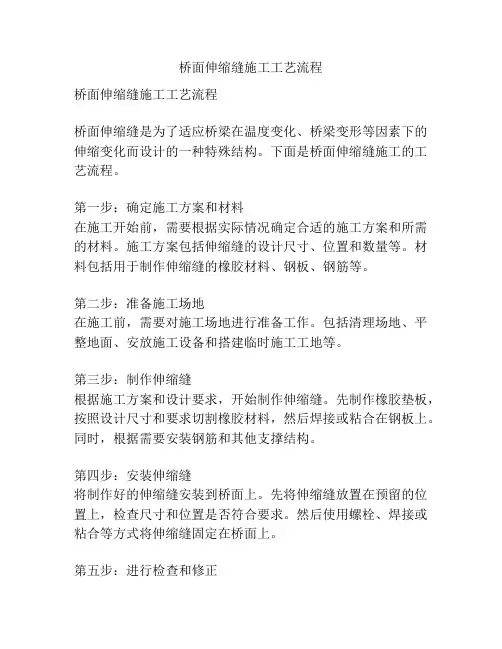

桥面伸缩缝施工工艺流程
桥面伸缩缝施工工艺流程
桥面伸缩缝是为了适应桥梁在温度变化、桥梁变形等因素下的伸缩变化而设计的一种特殊结构。

下面是桥面伸缩缝施工的工艺流程。

第一步：确定施工方案和材料
在施工开始前，需要根据实际情况确定合适的施工方案和所需的材料。

施工方案包括伸缩缝的设计尺寸、位置和数量等。

材料包括用于制作伸缩缝的橡胶材料、钢板、钢筋等。

第二步：准备施工场地
在施工前，需要对施工场地进行准备工作。

包括清理场地、平整地面、安放施工设备和搭建临时施工工地等。

第三步：制作伸缩缝
根据施工方案和设计要求，开始制作伸缩缝。

先制作橡胶垫板，按照设计尺寸和要求切割橡胶材料，然后焊接或粘合在钢板上。

同时，根据需要安装钢筋和其他支撑结构。

第四步：安装伸缩缝
将制作好的伸缩缝安装到桥面上。

先将伸缩缝放置在预留的位置上，检查尺寸和位置是否符合要求。

然后使用螺栓、焊接或粘合等方式将伸缩缝固定在桥面上。

第五步：进行检查和修正
安装完成后，需要对伸缩缝进行检查，确保其安装质量达到要求。

包括检查伸缩缝的密封性能、垂直度、水平度等。

如果发现问题，需要及时修正，确保伸缩缝的功能正常。

第六步：进行维护和保养
伸缩缝施工完成后，需要进行维护和保养工作，以延长伸缩缝的使用寿命和保持其功能。

包括定期清理伸缩缝、检查密封性能、防止有害物质侵入等。

桥面伸缩缝施工工艺流程是一个复杂的过程，需要严格按照规范和要求进行施工。

只有确保每个环节的质量和安全，才能保证伸缩缝的功能和使用寿命。

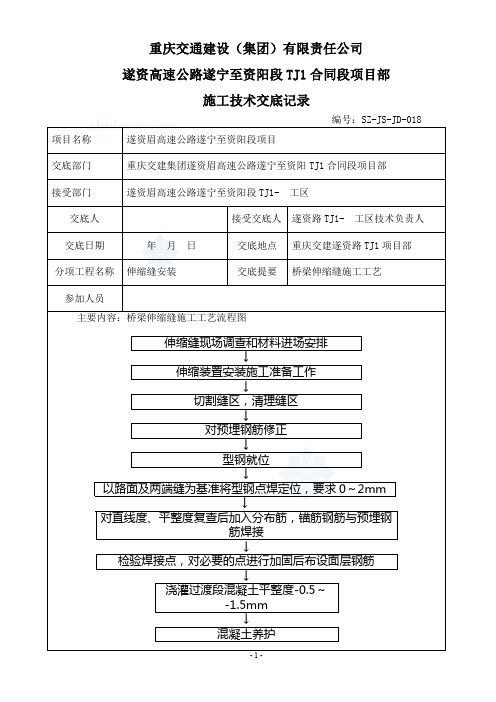

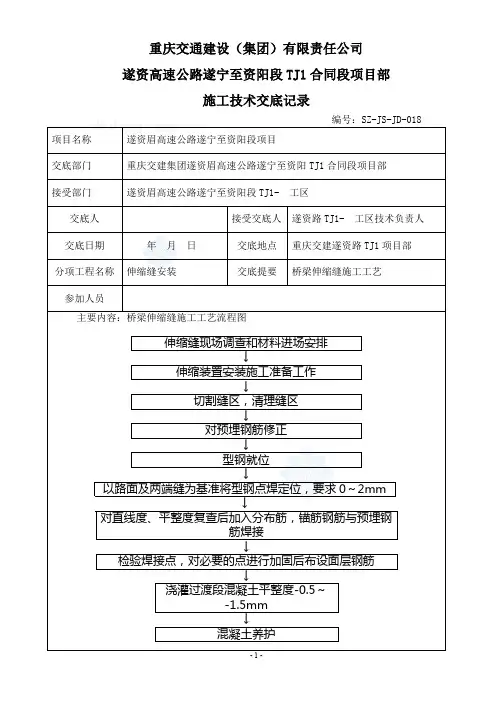

重庆交通建设（集团）有限责任公司遂资高速公路遂宁至资阳段TJ1合同段项目部
施工技术交底记录
年月
以路面及两端缝为基准将型钢点焊定位，要求
凿除松散混凝土，同时将缝内的杂物清理干净。

缝宽一定要满足设计宽度要
脱钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。

在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大
调平过程中应采
）砼：伸缩缝的浇注均采用
罐车运输的最小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。

缩缝，以沥青砼铺装层来控制伸缩范围内砼及伸缩缝本身的平整度和标高。

（A
用植筋胶或环氧树脂进行钢筋补植，补植深度不小于
个锚固筋焊一个焊点，两侧对称施焊，以保证抄平后的伸缩缝不再发生变位，严禁从一端平移施焊，造成伸缩缝翘曲。

绑轧钢
，应按照规范要求，采用浅接触，保证焊接长度。

严禁出现点焊、跳焊、角钢用气割枪割去，使其自由伸缩，此时应严格保护现场，防止车辆误压。

砼振捣时应两侧同时进行，为保证砼密实，特别是型钢下砼的密实，
（
施工过程中“零污染”控制
4 纵坡(%)
施工现场应切实做好安全工作，应将道路进行封闭，包括必要的纵向封
1、本表由交底部门填写，交底部门与按受交底部门各保存一份。

2、工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

3、。

伸缩缝施工工艺流程和方法桥梁伸缩装置安装对行车的平稳性起着重要作用，因此伸缩安装是一项重要而细致的工作，为保证伸缩装置的平稳性和使用的耐久性，保证施工质量，必须严格按照施工工艺精心施工，保证满足产品的实际使用性能。

5.1、施工工艺流程图5.2、施工工艺方法5.2.1施工前期准备工作①熟悉施工设计图纸和安装操作规程，检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。

②机械设备、小型机具配备齐全，尤其是提供施工车辆过往的过桥板必须质量坚固、数量充足，以保证施工顺利进行。

③配齐备足防止污染路面的塑料布、胶带等材料及养护用的塑料薄膜、浇水工具等。

5.2.2 开槽①在桥面沥青砼铺装层施工完成后，根据各种类型伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度，打上线以后用切割机切缝，切缝线以外的沥青砼路面必须仔细用塑料布覆盖并用胶带纸封好，以防切缝时产生的石粉污染沥青路面。

切缝应整齐、顺直并注意把沥青砼切透，以免开槽时缝外沥青砼松动。

②用风镐开槽。

开槽深度不得小于9cm，开槽时要将槽的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层并用强力吹风机或高压水枪清除浮尘和杂物。

开槽后禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。

③梁端间隙的杂物，尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。

如有梁板顶至背墙情形，须将梁端部分凿除。

④理顺、调整槽预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于15cm，补植后的钢筋须请业主代表、监理人员共同验看。

⑤开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。

5.2.3 缝体安装①安装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。

伸缩装置的安装，应在伸缩装置制造商提供的夹具控制（将伸缩装置预置）下进行。

伸缩装置一般应在+5℃～+20℃的温度围安装。

当伸缩装置的安装温度不同于图纸规定时，应根据跨径、桥面连续长度、安装时温度等综合计算，并经有关程序确认后对各项安装参数予以调整。

桥梁伸缩缝安装工艺图文良好的桥梁伸缩缝应能满足下列要求：在平行和垂直于桥梁轴线的两个方向上均能自由伸缩；车辆驶过时无突跳和噪声；能防止雨水和垃圾渗入引起堵塞；施工和养护方便等。

而毛勒伸缩缝作为目前一种先进的桥梁伸缩缝装置，施工安装简便，伸缩缝收缩自如，行车舒适无突跳感，能够满足车辆高速行驶的要求。

下面就来看看毛勒伸缩缝的施工工艺吧。

桥梁伸缩缝：指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的较接位置上设置伸缩缝。

要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。

在设置伸缩缝处，栏杆与桥面铺装都要断开。

桥梁伸缩缝的作用：在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。

斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故。

桥梁伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的较接位置上设置伸缩缝。

伸缩缝是桥梁构造中的重要组成部分，在气温变化、混凝土收缩、活载作用、桥梁墩台的沉降及徐变等因素影响下，桥跨上的结构也是会产生变形，从而使梁端再次产生位移。

桥梁伸缩缝在施工前的准备工作也很重要，下面一起来了解安装前的一些安装要求和施工方法。

桥梁伸缩缝安全安装要求:1、要求施工单位将伸缩缝吊装就位，检查其中心线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。

将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。

一定要立即拆除伸缩缝定位压板，藜去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。

用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑混凝土; 用插入式振动棒，充分振捣密实，抹平混凝土过度段表面，用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺，做好混凝土养生后方可通车。

2、桥梁伸缩缝安装前应检查伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。

桥面伸缩缝处理工艺
一、打槽。

安装时尽可能在地面铺好后再开展工作，安装前须对预埋槽的总宽、深层及预埋件建筑钢筋开展查验，必须要满足安装桥梁伸缩缝的有关规定。

二、清除。

先要清理槽孔全部废弃物、灰尘以及其它多余的事物，并所有给予清除。

三、置放。

以两边的沥青道路为设计标高，用起重机械将变形缝放到槽孔内，使其顶部与地面设计标高度相同。

四、查验。

检查预埋槽道的部位，使其合乎设计规定，假如这时某些预埋件建筑钢筋对变形缝恰当安装有妨碍，可以用气割并切掉。

五、开展变形缝与公路桥梁上的建筑钢筋开展电焊焊接。

预埋槽道恰当到位后，先将预埋槽道一侧的钢筋锚固筋与预埋槽的预埋件建筑钢筋相接并电焊焊接，焊接时可以间距一个焊一个，随后再将另一侧的钢筋锚固建筑钢筋按以上流程电焊焊接。

预埋槽道确定固定不动好后，工装夹具便可以卸掉，随后将其他未焊钢筋锚固建筑钢筋与预埋件建筑钢筋电焊焊接，使预埋槽道靠钢筋锚固。

六、模板安装。

封堵泡沫塑料，确保浇筑的混凝土不会漏浆。

七、驱动链平板式预埋槽道安装，应避免造成驱动链高低不平，歪曲以及其他的形变情况发生。

八、浇筑混凝土及保养。

浇筑混凝土在碰角操作末了一次清除和清洗后，用彩布或防雨布铺盖卷槽两边混凝土路面，以避免施工过程中混泥土环境污染地面或注入缝接和操纵箱里。

现浇混凝土成形，待混泥土终凝后，在基表层遮盖洒水保养。

九、然后在置入桥梁伸缩缝的密封胶带。
