第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。
则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。
b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。
（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。
②计算方法由定义有ξ＝W f/W d＝P f/P d。
注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。
（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。
②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。
2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。
常用机构的效率见教材表5-1。
（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。
则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。
③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。
第五章 机械的效率和自锁题5-5解: （1）根据己知条件，摩擦圆半径 m r f v 002.001.02.0=⨯==ρ ︒==53.8arctan f φ 计算可得图5-5所示位置︒=67.45α ︒=33.14β （2）考虑摩擦时，运动副中的反力如图5-5所示。
（3）构件1的平衡条件为：()ρα2sin 211+=AB R l F M()[]ρα2sin 2321+==AB R R l M构件3的平衡条件为：034323=++R R 按上式作力多边形如图5-5所示，有()()φβφ--︒=+︒90sin 90sin 323F F R（4）()()()φραφβφφβcos 2sin cos cos 90sin 1233++=--︒=AB R l M F F ()αβs i n c o s 130AB l M F = （5）机械效率：()()91.09889.09688.007553.09214.007153.0cos cos 2sin cos sin 303=⨯⨯⨯=++==φβραφβαηAB AB l l F FF R 12F R 41图5-5F F R 21F R43题5-2解: （1）根据己知条件，摩擦圆半径 22vf d =ρ 11a r c t a n f =φ 22a r c t a n f =φ 作出各运动副中的总反力的方位如图5-2所示。
（2）以推杆为研究对象的平衡方程式如下：∑=0xF 0cos cos sin 232132112=''-'+φφφR RR F F F ∑=0yF0sin sin cos 232132112=''-'--φφφR RR F F G F ∑=0CM()0c o s c o s s i n c o s 2s i n 1122232232112=⋅⋅-⋅''+⋅''+++θφφφφe F d F l F d Gl b F R R R R（3）以凸轮为研究对象的平衡方程式如下：h F M R ⋅=12 ()11cos tan sin cos φφθθρe r e h +++=（4）联立以上方程解得()[]21tan cos 21tan sin cos φθφθθρle e r e G M -+++=θc o s 0Ge M = ()()120tan sin cos tan cos 21cos φθθρφθθηe r e c l e e M M +++-==讨论：由于效率计算公式可知，φ1，φ2减小，L 增大，则效率增大，由于θ是变化的，瞬时效率也是变化的。
5.1解：(1)应满足杆长条件，且AD 必不为最短杆AD 为最长杆：c b d a +≤+，360280120+≤+d ，520360≤≤dAD 不为最长杆：d b c a +≤+，d +≤+280360120，200360≥d 所以，d 的取值范围为200mm ≤d ≤520mm(2)如果满足杆长条件，无论AD 如何取值均有曲柄存在，故本解中必不满足杆长条件 ①AD 为最长杆：（安装条件）c b a d ++≤， 760 dc bd a ++ ，360280120++ d ，520 d因此，760520 d <②AD 不是最长杆也不是最短杆：120=>a dd b c a ++ ，d ++280360120 ， 200<d因此，200120<<d5.6解：（1）180180341.46618018034k θθ++===--（2）[]min 33γγ=<死点位置如图示。
5.15 解 1 1.251180180201 1.251k k θ--===++ （1）AC2=269.23mm ，AC1=127.95mm(2)取比例尺mm m L /002.0=μ根据已知条件可作出摇杆DC 的一个极限位置DC1，要进行图解还需找出摇杆的另一极限位置。
(3)以D 点为圆心，DC1为半径作圆弧S 。
连接AC1，作∠C1AC2=360，AC2线与圆弧S 可交于两点C2‘，则DC2(或DC2‘)皆为摇杆的另一极限位置。
(4)取摇杆的极限位置为DC1、DC2时，由图可得AC1=24，AC2=58，则1712=-=AC AC AB 412=-=AB AC BC5.8 解：分析：因为是转动导杆机构，ADP 又是对心的曲柄滑块机构，所以曲柄AD 的两个极位必在AP 线上，那么对于转动导杆机构而言，转动曲柄BC 的极位C1和C2也比在AP 线上。
（1）又因 3018011=+-=k k ϑ，两个极位的实际夹角应该是 150。
第5章机械的效率与自锁[视频讲解]5.1本章要点详解本章要点■机械效率的定义及其计算方法■提高机械效率的措施■机械的自锁现象及其应用■机械的自锁条件及其确定重难点导学一、机械的效率1．机械效率的概念及意义（1）概念①机械效率机械的输出功与输入功之比称为机械效率，它反映了输入功在机械中的有效利用程度，以 表示。
②损失率机械的损失功（W f）与输入功（W d）的比值称为机械损失系数或损失率，以ξ表示。
（2）意义①机械效率反映了输入功在机械中的有效利用的程度。
②机械效率是机械中的一个主要性能指标。
③因摩擦损失是不可避免的，故必有ξ＞0和η＜1。
2．机械效率的确定（1）机械效率的计算确定①以功表示的计算公式式中W r表示有效功、W f表示损失功、W d表示总功。
②以功率表示的计算公式式中P r表示有效功率、P f表示损失功率、P d表示总功率。
③以力或力矩表示的计算公式η＝F0／F＝M0／M式中M0和M分别表示为了克服同样生产阻力所需的理想驱动力矩和实际驱动力矩，所以其计算公式也可表示为（2）机械效率的实验测定机械效率的确定除了用计算法外，更常用实验法来测定，许多机械尤其是动力机械在制成后，往往都需作效率实验。
3．机组的机械效率计算已知机构的效率可计算确定整个机构的效率。
常用机构的效率见如表5-1-1所示。
表5-1-1简单传动机构和运动副的效率（1）机组的定义由若干个机器组成的机械系统称为机组。
当已知机组各台机器的机械效率时，则该机械的总效率可由计算求得。
（2）机组的分类①串联机组如图5-1-1所示，由k个机器串联组成的机组，设各机器的效率分别为1η、2η、…、η，则串联机组的效率为k图5-1-1串联机组由此可见，只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；且串联机器的数目越多，机器的效率也越低。
因此，提高串联机组机械效率的方法有：a．减少串联机构的数目；η。
b．提高机组中最小的机械效率min②并联机组如图5-1-2所示，由k个机构并联组成的机组，设各机构的效率分别为1η、2η、……kη，则并联机组的效率为图5-1-2并联机组由此可见，并联机组的特点有：a．机组的输入功率为各机器的输入功率之和，而其输出功率为各机器的输出功率之和。
第5章 齿轮机构及其设计5.1填空题5.1.1．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与 重合，啮合角在数值上等于 上的压力角。
5.1.2．相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。
5.1.3．渐开线上任意点的法线必定与基圆5.1.4．渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时， 。
5.1.5．共轭齿廓是指一对 的齿廓。
5.1.6．用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是 。
5.1.7．一对渐开线直齿圆柱标准齿轮传动，当齿轮的模数m 增大一倍时，其重合度 ，各齿轮的齿顶圆上的压力角a α ，各齿轮的分度圆齿厚s 。
5.1.8．在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚 ；基圆半径 ；齿根高 。
5.1.9．一个负变位渐开线直齿圆柱齿轮同除变位系数外的其它基本参数均相同的标准齿轮相比较，其 圆及 圆变小了，而 圆及 圆的大小则没有变。
5.1.10．斜齿轮在 上具有标准数和标准压力角。
5.1.11．一对斜齿圆柱齿轮传动的重合度由 两部分组成，斜齿轮的当量齿轮是指 的直齿轮。
5. 2判断题5.2.1．一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。
( )5.2.2．一对渐开线直齿圆柱齿轮的正确啮合条件是2b 1b p p =。
( )5.2.3．一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20°。
( )5.2.4．一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。
( )5.2.5．一对相互啮合的直齿圆柱齿轮的安装中心距加大时,其分度圆压力角也随之加大。
( )5.2.6．标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。
( )5.2.7．渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线。
( )5.2.8．一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。
例5-1 在图5-3所示的铰链四杆机构中，已知该机构的结构参数以及构件1的转速为1ω，机构运动简图的比例尺为l μ。
利用速度瞬心法，求在图示位置时，构件2和构件3的转速2ω和3ω的大小和方向。
解：首先找出相关的速度瞬心：速度瞬心P 10、P 12、P 23、P 03可根据相应的构件构成转动副直接确定出来；而P 02和P 13需应用三心定理来确定：速度瞬心P 02应在三个构件0、1、2的两个已知速度瞬心P 10和P 12的连线上，同时又应在三个构件0、3、2的两个已知速度瞬心P 03、P 23的连线上，则这两条连线的交点即为P 02。
速度瞬心P 13的确定方法类似，它应是P 12 P 23连线和P 10P 03连线的交点。
由速度瞬心的概念，在速度瞬心点两构件的绝对速度相同，便可求解未知转速。
在速度瞬心点P 12有l l P V μωμω021*********P P P P ⋅=⋅= 式中1210P P 和0212P P 可直接从所作的图中量取。
由上式可解出1021212102P P P P ωω=由绝对速度→12P v 方向，得出ω2方向为顺时针方向。
同理， 在速度瞬心点P 13有l l P V μωμω130331310113P P P P ⋅=⋅= 由绝对速度→13P v 的方向，可知其为逆时针方向。
例5-2 在图5-4所示的凸轮机构，已知该机构的结构尺寸和凸轮1的角速度1ω。
利用瞬心法，求机构在图示位置时从动件2的线速度2v。
机构运动简图的比例尺为l μ。
解：构件1与机架0的速度瞬心P 01以及从动件与机架的速度瞬心P 02可根据相应的构件分别构成转动副和移动副而直接确定出来。
凸轮1和从动件之间的瞬心P 12的确定方法是：一方面，P 12应在构件1、2高副接触点K 的公法线n-n 上，另一方面，利用三心定理，它又应在瞬心P 01图5-4图5-3和P 02的连线上，即又应在过点P 01而垂直于从动件2与机架移动副导路的直线上。
《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。
（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。
（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。
（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。
（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。
2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。
（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。
修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。
修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。
（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。
第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。
第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。
1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。
题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。
1.4 计算下列机构自由度，并说明注意事项。
1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。
2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。
求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。
题2.2图题2.3图2.4 在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。
（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。
（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

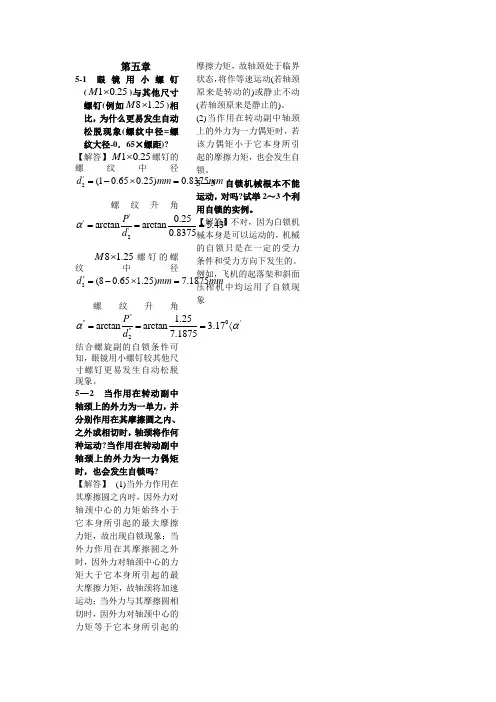

第五章 5-1眼镜用小螺钉(10.25M ⨯)与其他尺寸螺钉(例如8 1.25M ⨯)相比，为什么更易发生自动松脱现象(螺纹中径=螺纹大径-0．65×螺距)? 【解答】10.25M ⨯螺钉的螺纹中径'2(10.650.25)0.8d m m m m =-⨯= 螺纹升角''0'20.25arctan arctan 5.430.8375P d α=== 8 1.25M ⨯螺钉的螺纹中径''2(80.65 1.25)7.1875d mm mm =-⨯= 螺纹升角''''0'''2 1.25arctan arctan 3.177.1875P d αα===〈结合螺旋副的自锁条件可知，眼镜用小螺钉较其他尺寸螺钉更易发生自动松脱现象。
5—2 当作用在转动副中轴颈上的外力为一单力，并分别作用在其摩擦圆之内、之外或相切时，轴颈将作何种运动?当作用在转动副中轴颈上的外力为一力偶矩时，也会发生自锁吗?【解答】 (1)当外力作用在其摩擦圆之内时，因外力对轴颈中心的力矩始终小于它本身所引起的最大摩擦力矩，故出现自锁现象；当外力作用在其摩擦圆之外时，因外力对轴颈中心的力矩大于它本身所引起的最大摩擦力矩，故轴颈将加速运动；当外力与其摩擦圆相切时，因外力对轴颈中心的力矩等于它本身所引起的摩擦力矩，故轴颈处于临界状态，将作等速运动(若轴颈原来是转动的)或静止不动(若轴颈原来是静止的)。
(2)当作用在转动副中轴颈上的外力为一力偶矩时，若该力偶矩小于它本身所引起的摩擦力矩，也会发生自锁。
5—3 自锁机械根本不能运动，对吗?试举2～3个利用自锁的实例。
【解答】不对，因为白锁机械本身是可以运动的，机械的自锁只是在一定的受力条件和受力方向下发生的。
例如，飞机的起落架和斜面压榨机中均运用了自锁现象。
