MATLAB是一种用于算法开发、数据分析、数据可视化和数值计算的高级技术计算语言和交互式环境。
在工程和科学领域中，MATLAB经常被用来进行裂纹扩展计算。
裂纹扩展计算是研究材料断裂行为的重要课题，也是工程设计和材料研发中不可或缺的一环。
在MATLAB中进行裂纹扩展计算，需要使用一些特定的公式和算法。
下面将介绍一些常用的裂纹扩展计算公式及在MATLAB中的实现方法。
1. 裂纹长度计算公式裂纹长度是裂纹扩展计算中的重要参数，通常使用Griffith裂纹力学理论进行计算。
Griffith裂纹力学理论认为，裂纹的扩展速度与应力强度因子成正比。
根据Griffith裂纹力学理论，裂纹长度计算公式如下：\[ a = \left(\frac{2\gamma E^*}{\pi\sigma^2}\right)^{\frac{1}{2}} \]其中，a为裂纹长度，γ为材料的表面能，E*为有效断裂韧度，σ为应力。
在MATLAB中，可以使用如下代码实现裂纹长度的计算：```matlabfunction a = crackLength( gamma, E_star, sigma )a = sqrt(2 * gamma * E_star / (pi * sigma^2));end```2. 裂纹扩展速率计算公式裂纹扩展速率是裂纹扩展过程中的另一个关键参数。
根据线弹性断裂力学理论，裂纹扩展速率与应力强度因子的变化率成正比。
裂纹扩展速率计算公式如下：\[ \frac{da}{dt} = C(\Delta K)^n \]其中，\(\frac{da}{dt}\)为裂纹扩展速率，C为材料常数，\(\Delta K\)为应力强度因子的变化量，n为指数。
在MATLAB中，可以使用如下代码实现裂纹扩展速率的计算：```matlabfunction da_dt = crackGrowthRate( C, delta_K, n )da_dt = C * delta_K^n;end```3. 应力强度因子计算公式应力强度因子是裂纹扩展计算中的关键参数，描述了裂纹尖端应力场的分布。
应力场强度因子
应力场强度因子是研究材料断裂行为的重要参数之一。
它是描述材料在受到外力作用下，裂纹尖端应力场的强度和分布情况的物理量。
应力场强度因子的大小和方向对材料的断裂行为有着重要的影响。
应力场强度因子的计算方法有多种，其中最常用的是Williams和Landel的方法。
该方法基于线弹性力学理论，通过对裂纹尖端应力场的分析，得出了应力场强度因子的计算公式。
该公式中包含了裂纹尖端应力场的强度和分布情况，因此可以用来预测材料的断裂行为。
应力场强度因子的大小和方向对材料的断裂行为有着重要的影响。
当应力场强度因子达到一定的临界值时，裂纹尖端的应力场会达到材料的断裂强度，从而导致材料的断裂。
因此，应力场强度因子可以用来预测材料的断裂强度和断裂模式。
除了预测材料的断裂行为外，应力场强度因子还可以用来优化材料的设计和制备。
通过对应力场强度因子的分析，可以确定材料的最大承载能力和断裂模式，从而优化材料的设计和制备过程。
应力场强度因子是研究材料断裂行为的重要参数之一。
它可以用来预测材料的断裂行为、优化材料的设计和制备过程，对于提高材料的性能和可靠性具有重要的意义。
裂纹扩展k判据名词解释
裂纹扩展K判据是用于研究裂纹在材料中扩展的一种方法。
K判据中的K值代表裂纹尖端的应力强度因子，它是衡量裂纹扩展能力的一个重要参数。
K值的大小取决于裂纹尖端的应力场和材料的弹性性质。
裂纹扩展K判据主要分为三类：基于线性弹性理论的判据、基于弹塑性理论的判据和基于断裂力学理论的判据。
其中，基于线性弹性理论的判据主要适用于裂纹扩展速度较慢、材料较脆性的情况下；基于弹塑性理论的判据适用于裂纹扩展速度较快、材料较韧性的情况下；基于断裂力学理论的判据则适用于复杂的载荷条件和裂纹扩展的非线性情况。
裂纹扩展K判据的应用十分广泛，可以用于分析材料的疲劳寿命、评估结构的可靠性、预测裂纹扩展的趋势等。
准确地计算裂纹扩展K值和选择合适的K判据对于材料的性能分析和结构设计具有重要意义。

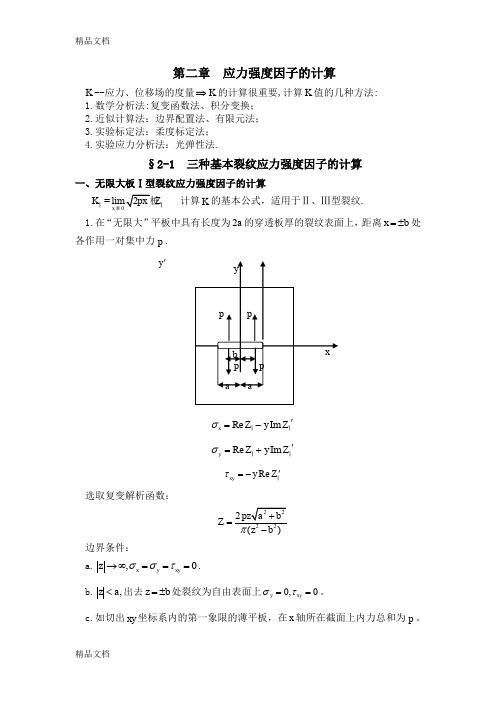

第二章 应力强度因子的计算K --应力、位移场的度量⇒K 的计算很重要,计算K 值的几种方法: 1.数学分析法:复变函数法、积分变换； 2.近似计算法：边界配置法、有限元法； 3.实验标定法：柔度标定法； 4.实验应力分析法：光弹性法.§2-1 三种基本裂纹应力强度因子的计算一、无限大板Ⅰ型裂纹应力强度因子的计算K Z ⅠⅠx ®=计算K 的基本公式，适用于Ⅱ、Ⅲ型裂纹.1.在“无限大”平板中具有长度为2a 的穿透板厚的裂纹表面上，距离x b =±处各作用一对集中力p .Re Im x Z y Z σ'=-ⅠⅠRe Im y Z y Z σ'=+ⅠⅠRe xy y Z τ'=-Ⅰ选取复变解析函数：222()Z z b π=- 边界条件：a.,0x y xy z σστ→∞===.b.,z a <出去z b =±处裂纹为自由表面上0,0y xy στ==。
c.如切出xy 坐标系内的第一象限的薄平板，在x 轴所在截面上内力总和为p 。
y '以新坐标表示：Z=⇒lim()K Zξξ→==Ⅰ2.在无限大平板中,具有长度为2a的穿透板厚的裂纹表面上，在距离1x a=±的范围内受均布载荷q作用.利用叠加原理:微段→集中力qdx→dK=Ⅰ⇒K=⎰Ⅰ令cos cosx a aθθ==,cosdx a dθθ=⇒111sin()1cos22()cosaa aaaK daθθθ--==Ⅰ当整个表面受均布载荷时,1a a→.⇒12(aaK-==Ⅰ3.受二向均布拉力作用的无限大平板,在x轴上有一系列长度为2a,间距为2b 的裂纹.边界条件是周期的: a. ,y x z σσσ→∞==.b.在所有裂纹内部应力为零.0,,22y a x a a b x a b =-<<-±<<±在区间内0,0y x y στ==c.所有裂纹前端y σσ> 单个裂纹时Z =又Z 应为2b 的周期函数⇒sinzZ πσ=采用新坐标:z a ξ=-⇒sin()a Z πσξ+=当0ξ→时,sin,cos 1222bbbπππξξξ==⇒sin()sin cos cos sin22222a a a bbbbbπππππξξξ+=+σcossin222a a bbbπππξ=+2222[sin()]()cos 2cos sin(sin)2222222a a a a a bbbbbb bπππππππξξξ+=++22[sin()](sin )2cos sin22222a a a a bbbbbπππππξξ⇒+-=sinaZ ξπσ→⇒=sinlim aK ξπσ→⇒===Ⅰ=取w M =修正系数,大于1,表示其他裂纹存在对K Ⅰ的影响. 若裂纹间距离比裂纹本身尺寸大很多(2125a b ≤)可不考虑相互作用,按单个裂纹计算.二、无限大平板Ⅱ、Ⅲ型裂纹问题应力强度因子的计算 1.Ⅱ型裂纹应力强度因子的普遍表达形式(无限大板):lim (K Z ξξ→=Ⅱ2.无限大平板中的周期性的裂纹,且在无限远的边界上处于平板面内的纯剪切力作用.τsin()zZ z πτ=sin()()a Z πτξξ+=lim ()K ξξ→⇒==Ⅱ3.Ⅲ型裂纹应力强度因子的普遍表达形式(无限大板):lim ()K ξξ→=Ⅲ4.周期性裂纹:K =§2-2 深埋裂纹的应力强度因子的计算1950年，格林和斯内登分析了弹性物体的深埋的椭圆形裂纹邻域内的应力和应变，得到椭圆表面上任意点,沿y 方向的张开位移为:1222022(1)x z y y a c=--其中:202(1)ay E μσ-=Γ.Γ为第二类椭圆积分.有φϕ= (于仁东书) 1222220[sin ()cos ]a d cπϕϕϕ=+⎰(王铎书)1962年,Irwin 利用上述结果计算在这种情况下的应力强度因子σ原裂纹面11cos ,sin z x ρϕρϕ==又222222221111221x z c x a z a c a c+=⇒+= ⇒ρ=假设:椭圆形裂纹扩展时,其失径ρ的增值r 与ρ成正比.r f ρ= (f 远小于1)r f ρ⇒==边缘上任一点(,)p x z ''',有:1()sin (1)sin (1)x r f f x ρϕρϕ'=+=+=+1()cos (1)z r f z ρϕ'=+=+11(,),(,)p x z p x z '''⇒均在0y =的平面内. 222242222(1)c x a z f a c a c ''''''⇒+=+=⇒新的裂纹面仍为椭圆.长轴(1)c f c '=+,短轴(1)a f a '=+. ⇒y 向位移22002(1)2(1)(1)(1)a f a y f y E E μσμσϕϕ'--+'===+原有裂纹面:222220()1x z ya c y ++=扩展后裂纹面:222220()1x z y a c y '''++='''以1x x '=,1z z '=,代入⇒原有裂纹面的边缘y 向位移y ',有2222211112222222011(1)(1)x z x z y y a c f a f c'=-+=--'''++2222221111112222221(12)(12)12()x z x z x z f f f a c a c a c----=--++2f =2222200022(1)2y fy f f y fy ''⇒==+又f =⇒2y '=设各边缘的法向平面为平面应变,有:31)sin sin ]22v k θθ=+- 其中34k μ=-当θπ=时24(1)v K E μ-=222216(1)2I r K E μπ-⇒=22021E ()41I K y acπμ⇒=-又202(1)ay E μσϕ-=14122222()(sin cos )I a K c a cϕϕφ⇒=+在椭圆的短轴方向上，即2πϕ=，有I ImaxK K φ== 危险部位 →椭圆片状深埋裂纹的应力强度因子当a c =时→圆片状裂纹，2πφ=2I K π⇒=§2-3 半椭圆表面裂纹的应力强度因子计算一、表面浅裂纹的应力强度因子当a B （板厚）→线裂纹⇒可以忽略后自由表面对A 点应力强度的影响 欧文假设：半椭圆片状表面线裂纹I K 与深埋椭圆裂纹的I K 之比等于边裂纹平板与中心裂纹平板的I K 值之比。
应力强度因子的数值计算方法应力强度因子是用来描述裂纹尖端应力场的重要参数，它在研究裂纹扩展、断裂行为等问题中具有重要的应用价值。
本文将介绍应力强度因子的数值计算方法，包括解析方法和数值方法。
一、解析方法解析方法是指通过求解弹性力学方程，得到应力场的解析表达式，进而计算应力强度因子。
常见的解析方法有：1. 爱尔兰函数法：该方法适用于轴对称问题，通过引入爱尔兰函数，将弹性力学方程转化为常微分方程，进而得到应力强度因子的解析表达式。
2. 奇异积分法：该方法适用于不规则裂纹形状或复杂载荷情况。
通过奇异积分的性质，将应力场分解为奇异和非奇异两部分，进而得到应力强度因子的解析表达式。
3. 线性弹性断裂力学方法：该方法通过建立合适的应力强度因子与裂纹尺寸之间的关系，利用裂纹尖端应力场的奇异性，通过分析弹性力学方程的边界条件，得到应力强度因子的解析表达式。
二、数值方法数值方法是指通过数值计算的方式，求解弹性力学方程，得到应力场的数值解，从而计算应力强度因子。
常见的数值方法有：1. 有限元法：有限元法是一种广泛应用的数值方法，通过将结构离散为有限个单元，建立节点间的关系，利用数值方法求解离散方程组，得到应力场的数值解，进而计算应力强度因子。
2. 边界元法：边界元法是一种基于边界积分方程的数值方法，通过将边界上的应力场表示为边界积分方程的形式，利用数值方法对积分方程进行离散求解，得到应力场的数值解，进而计算应力强度因子。
3. 区域积分法：区域积分法是一种基于区域积分方程的数值方法，通过将应力场表示为积分方程的形式，利用数值方法对积分方程进行离散求解，得到应力场的数值解，进而计算应力强度因子。
以上介绍了应力强度因子的数值计算方法，包括解析方法和数值方法。
解析方法适用于问题简单、载荷条件规则的情况，可以得到解析表达式并具有较高的精度；数值方法适用于问题复杂、载荷条件不规则的情况，通过数值计算可以得到应力场的数值解，并利用数值解计算应力强度因子。
ABAQUS计算裂纹尖端应力强度因子有效性的算例研究摘要：在实际工程领域中，相当部分的脆性材料总是不可避免的存在着裂纹或是缺陷。
在实际环境中材料的受力往往是相当复杂的。
基于ABAQUS平台的裂纹仿真软件，它具有简单易用的特点。
通过算例分析验证表明，该软件的计算结果具有较高的精度，完全可以用于实际工程问题的计算，通过分析验证表明该软件的设计是成功的。
此外，今后可以在它的基础上进行更多功能扩展，从而使它拥有分析更为复杂问题的能力。
关键词：裂纹；应力强度因子；断裂力学；ABAQUS引言材料在成型和加工过程中在其内部造成了很多缺陷，而其破坏正好均源于构件内部的微小裂纹，所以研究带裂纹的物体力学性能具有十分重要的意义。
图1存在于岩石和混凝土地面中的裂缝1920年， Griffith[1-2]提出了在材料中存在裂纹的设想，而从Irwin[]3-4]在1957年提出了应力强度因子以及其后形成的断裂韧度的概念后，断裂力学理论出现了重大的突破，奠定了线弹性断裂力学的基础。
1基本原理近年来以数值分析为基础的手段来解决断裂力学相关问题的技术得到了广泛的发展应用，并且不断的调整完善。
该技术在一定程度上较好的克服了实验条件下的不足。
对于线弹性断裂力学而言，裂尖区域的位移场、应力、应变场由应力强度因子决定，故而通过有限元计算的结果来得到具体的应力强度因子的值是线弹性断裂力学中用有限元法的基本要求。
1.1 ABAQUS求解裂纹尖端的应力强度因子传统的有限元在计算裂纹尖端的应力强度因子的时候，无可避免地遇到裂尖复杂应力场和位移场的计算，J积分则可以完全避免这种复杂的处理过程。
为了计算二维情况下的J积分，ABAQUS定义了围绕裂纹尖端由单元组成的环形的积分域，如下图所示。
图2 ABAQUS中围线的定义ABAQUS在计算围线积分时，采用的是先计算出围线上面所取的若干个离散点处J积分值，然后乘以每个点对应的加权值后，所有点相加来近似地求解出围线积分，即J积分的值和，进而得到复合裂纹的应力强度因子和。
