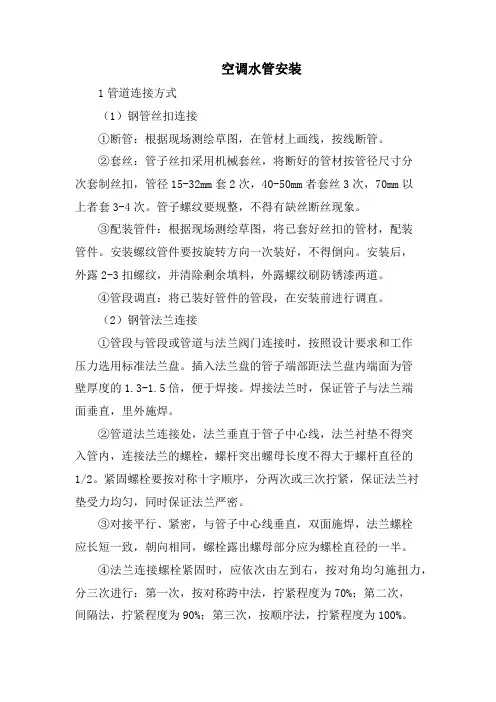

空调水管安装1管道连接方式（1）钢管丝扣连接①断管：根据现场测绘草图，在管材上画线，按线断管。
②套丝：管子丝扣采用机械套丝，将断好的管材按管径尺寸分次套制丝扣，管径15-32mm套2次，40-50mm者套丝3次，70mm以上者套3-4次。
管子螺纹要规整，不得有缺丝断丝现象。
③配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。
安装螺纹管件要按旋转方向一次装好，不得倒向。
安装后，外露2-3扣螺纹，并清除剩余填料，外露螺纹刷防锈漆两道。
④管段调直：将已装好管件的管段，在安装前进行调直。
（2）钢管法兰连接①管段与管段或管道与法兰阀门连接时，按照设计要求和工作压力选用标准法兰盘。
插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1.3-1.5倍，便于焊接。
焊接法兰时，保证管子与法兰端面垂直，里外施焊。
②管道法兰连接处，法兰垂直于管子中心线，法兰衬垫不得突入管内，连接法兰的螺栓，螺杆突出螺母长度不得大于螺杆直径的1/2。
紧固螺栓要按对称十字顺序，分两次或三次拧紧，保证法兰衬垫受力均匀，同时保证法兰严密。
③对接平行、紧密，与管子中心线垂直，双面施焊，法兰螺栓应长短一致，朝向相同，螺栓露出螺母部分应为螺栓直径的一半。
④法兰连接螺栓紧固时，应依次由左到右，按对角均匀施扭力，分三次进行：第一次，按对称跨中法，拧紧程度为70%；第二次，间隔法，拧紧程度为90%；第三次，按顺序法，拧紧程度为100%。
⑤法兰不得直接焊在弯管或弯头上，一般至少连接长度100mm以上的直管段。
⑥法兰与法兰连接应保证垂直度或水平度，使其自然吻合，以免管道或设备产生额外应力。
⑦支管上的法兰距主管外壁净距应在100mm以上，过墙管道上的法兰与墙面净距为200mm以上。
⑧法兰连接组对时，垫片应放在法兰的中心位置，不得偏斜，除设计要求外，不得使用双层、多层或倾斜形垫片。
（3）钢管焊接连接①管道壁厚大于4mm要开坡口，管子、管件的坡口采用I或V型坡口，坡口加工采用机械加工或氧乙炔焰热加工。
空调水管的制作、安装1、管材使用及连接要求1）空调水管(冷冻、热水管)直径DN20-DN100采用热镀锌钢管，直径DN100以上采用无缝钢管。
2）空调冷凝水管(包括新风机组、风机盘管、分体空调器)采用PVC管。
3）风机盘管接口至关断阀之间的管道采用铜制软管，其工作压力为1.0MPa。
2、管道安装一般要求1）空调供回水立管及水平管翻高形成气囊的最高处设置排气装置，立管及水平管翻低的最低处设置排水装置，立管底部排水阀应有不小于100mm的集污管段长度。
2）空调冷凝水管应顺排水方向设置坡度安装，严禁倒坡。
空调机组（包括新风机组）冷凝水管出口处应设存水弯或其他隔气措施。
3、管道支、吊架安装1）管道的支、吊架按国标03SR417-2“装配式管道吊挂支架安装图”和95R417-1“室内热力管道支吊架”标准制作。
保冷管道与支、吊架之间应垫经防腐处理的木衬垫或高密度难燃型酚醛发泡鞍座，垫块厚度就与绝热厚度相同。
2）所有管道支吊架须符合设计规范要求，并按国家有关标准进行制作、安装，其中空调水管道支、吊架应设置隔热的硬木垫。
3）管道支吊架间距须满足下表要求：1）在某些重要设固定支架，其余均设置普通支架，各种支架形式见下图：注意事项：因楼面为预应力钢筋混凝土结构，为避免损坏钢筋，支吊架固定前要与土建施工单位配合好。
施工顺序为：能沿墙、柱敷设的尽可能沿墙面、柱面敷设。
单管支架形式普通排管吊架棚固定形式： 排管吊架梁固定形式：4、管道安装质量要求1）管道安装前必须将管内的污物清除干净，施工过程中主管上的三通孔用胶带封闭，待与支管连接时去掉封闭胶带，进行连接；2）管道切割：小管径管材采用机械切割；大管径管材采用氧气－乙炔切割，砂轮机打磨；3）管道穿墙或楼板处必须设置套管，套管直径应比管道直径大2号。
安装在墙体内的套管，其两端应与墙饰面相平；穿楼板的套管应高出建筑面层20mm （厨房、卫生间内应高出地面50mm ）。
4）管道的焊缝不得设在套管内，保温工程竣工后，套管与保温层外径之间的空隙用不燃保温材料塞紧。

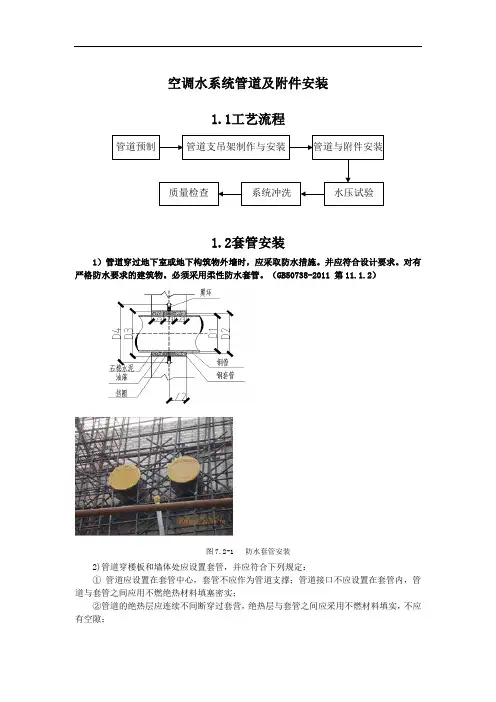

空调水系统管道及附件安装1.1工艺流程1.2套管安装1）管道穿过地下室或地下构筑物外墙时，应采取防水措施。
并应符合设计要求。
对有严格防水要求的建筑物。
必须采用柔性防水套管。
（GB50738-2011 第11.1.2）图7.2-1 防水套管安装2)管道穿楼板和墙体处应设置套管，并应符合下列规定：①管道应设置在套管中心，套管不应作为管道支撑；管道接口不应设置在套管内，管道与套管之间应用不燃绝热材料填塞密实；②管道的绝热层应连续不间断穿过套营，绝热层与套管之间应采用不燃材料填实，不应有空隙；图7.2-2 绝热层与套管之间应采用不燃材料填实③设置在墙体内的套管应与墙体两侧饰面相平，设置在楼板内的套管，其顶部应高出装饰地面20mm，设置在卫生间或厨房内的穿楼板套管，其顶部应高出装饰地面50mm，底部应与楼板相平。
图7.2-3 穿越墙面套管与饰面平齐图7.2-4 管道穿楼板套管安装图7.2-5 管道穿有防水性要求楼板套管安装3）管道穿越结构变形缝处应设置金属柔性短管，金属柔性短管长度宜为150mm一300mm，并应满足结构变形的要求，其保温性能应符合管道系统功能要求。
图7.2-6 水管过结构变形缝空间安装示意图7.2-7 水管过结构变形缝空间安装示意1.3管道连接1.3.1管道连接1）管道螺纹连接丝扣长度应合适，不宜过长。
涂铅油和缠麻丝应均匀。
麻头应清理干净。
安装详图实体照片2）管道焊接管道焊接焊肉饱满，焊缝高度、宽度符合设计要求。
焊缝外观美观，无咬肉、夹渣、气孔、裂纹、飞溅等缺陷。
安装详图实体照片3）法兰连接安装详图实体照片4）沟槽连接安装详图实体照片1.3.2安装要求1）空调水系统管道连接应满足设计要求，并应符合下列规定：①管径小于或等于DN32的焊接钢管宜采用螺纹连接；管径大于DN32的焊接钢管宜采用焊接。
②管径小于或等于DN100的镀锌钢管宜采用螺纹连接；管径大于DN100的镀锌钢管可采用沟槽式或法兰连接。

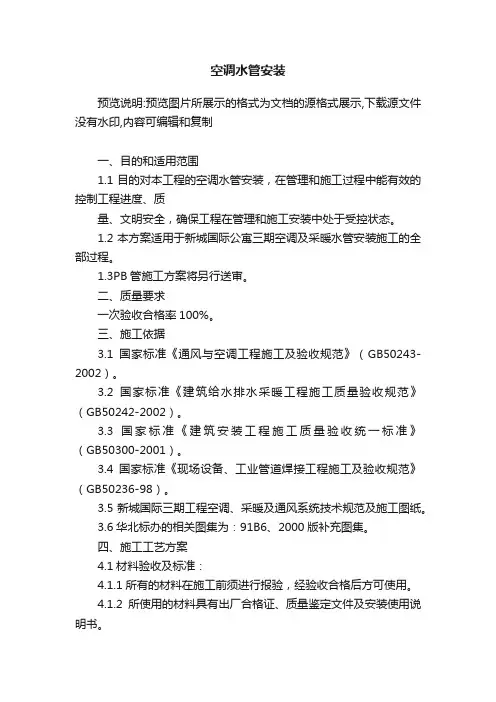

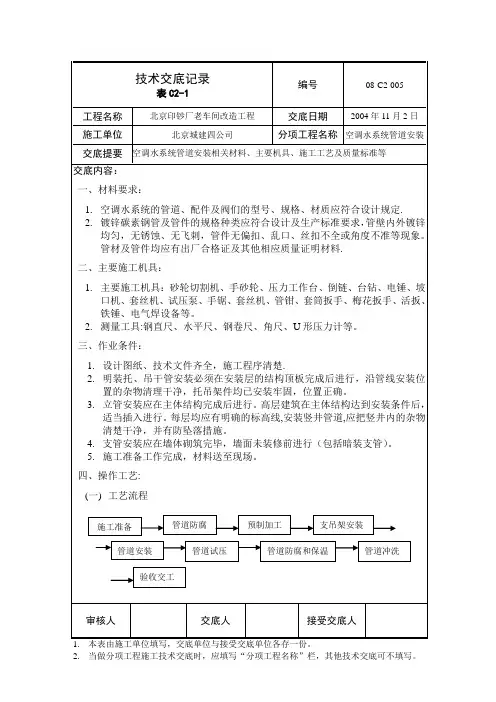

空调水管安装预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、目的和适用范围1.1目的对本工程的空调水管安装，在管理和施工过程中能有效的控制工程进度、质量、文明安全，确保工程在管理和施工安装中处于受控状态。
1.2本方案适用于新城国际公寓三期空调及采暖水管安装施工的全部过程。
1.3PB管施工方案将另行送审。
二、质量要求一次验收合格率100%。
三、施工依据3.1国家标准《通风与空调工程施工及验收规范》（GB50243-2002）。
3.2国家标准《建筑给水排水采暖工程施工质量验收规范》（GB50242-2002）。
3.3国家标准《建筑安装工程施工质量验收统一标准》（GB50300-2001）。
3.4国家标准《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）。
3.5新城国际三期工程空调、采暖及通风系统技术规范及施工图纸。
3.6华北标办的相关图集为：91B6、2000版补充图集。
四、施工工艺方案4.1材料验收及标准：4.1.1所有的材料在施工前须进行报验，经验收合格后方可使用。
4.1.2所使用的材料具有出厂合格证、质量鉴定文件及安装使用说明书。
4.1.3使用的材料必须符合设计要求及规范要求。
4.1.4管材不得弯曲、锈蚀、无飞刺、重支及凹凸不平现象，管件无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象，管壁厚应符合国标GB要求。
4.1.5阀门：规格型号和适用温度、压力符合设计要求，无毛刺、无裂纹、开关灵活严密、丝扣无损伤，角度正确，手轮无损伤。
4.2主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器、管钳等及小型工具。
4.3作业条件施工现场杂物清理干净，干管、立管、支管安装必须确定准确的地面标高，墙面抹灰后进行安装。
4.4操作工艺4.4.1工艺流程安装准备管道防腐预制加工放线定位支架安装干管安装立管安装支管安装试压二次防腐（主要指焊口及丝头部位，包括防腐破损的部位）保温冲洗调试4.4.2安装准备按设计图纸画出管路的位置、管径、变径、预留口、坡向阀门及支架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。
