专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。

可编辑修改精选全文完整版磁场典型例题解析一、磁场与安培力的计算【例题1】两根无限长的平行直导线a 、b 相距40cm ，通过电流的大小都是3.0A ，方向相反。

试求位于两根导线之间且在两导线所在平面内的、与a 导线相距10cm 的P 点的磁感强度。

【解说】这是一个关于毕萨定律的简单应用。

解题过程从略。

【答案】大小为×10−6T ，方向在图9-9中垂直纸面向外。

【例题2】半径为R ，通有电流I 的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。

【解说】本题有两种解法。

方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。

因为θ → 0（在图9-10中，为了说明问题，θ被夸大了），弧形导体可视为直导体，其受到的安培力F = BIL ，其两端受到的张力设为T ，则T 的合力ΣT = 2Tsin 2θ再根据平衡方程和极限xxsin lim0x →= 0 ，即可求解T 。

方法二：隔离线圈的一半，根据弯曲导体求安培力的定式和平衡方程即可求解…【答案】BIR 。

〖说明〗如果安培力不是背离圆心而是指向圆心，内张力的方向也随之反向，但大小不会变。

〖学员思考〗如果圆环的电流是由于环上的带正电物质顺时针旋转而成（磁场仍然是进去的），且已知单位长度的电量为λ、环的角速度ω、环的总质量为M ，其它条件不变，再求环的内张力。

〖提示〗此时环的张力由两部分引起：①安培力，②离心力。

前者的计算上面已经得出（此处I = ωπλ•π/2R 2 = ωλR ），T 1 = B ωλR 2 ；后者的计算必须．．应用图9-10的思想，只是F 变成了离心力，方程 2T 2 sin 2θ =πθ2M ω2R ，即T 2 =πω2R M 2 。

〖答〗B ωλR 2 + πω2R M 2 。

【例题3】如图9-11所示，半径为R 的圆形线圈共N 匝，处在方向竖直的、磁感强度为B 的匀强磁场中，线圈可绕其水平直径（绝缘）轴OO ′转动。

高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。

在静电场中电场强度为零的位置，电势也一定为零。

B。

放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。

C。

在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。

D。

磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。

2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。

J/C 和 N/CB。

C/F 和 T·m2/sC。

W/A 和 C·T·m/sD。

W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。

F1=2G，F2=GB。

F1=2G，F2>GC。

F1GD。

F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。

1/2B。

1C。

2D。

45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。

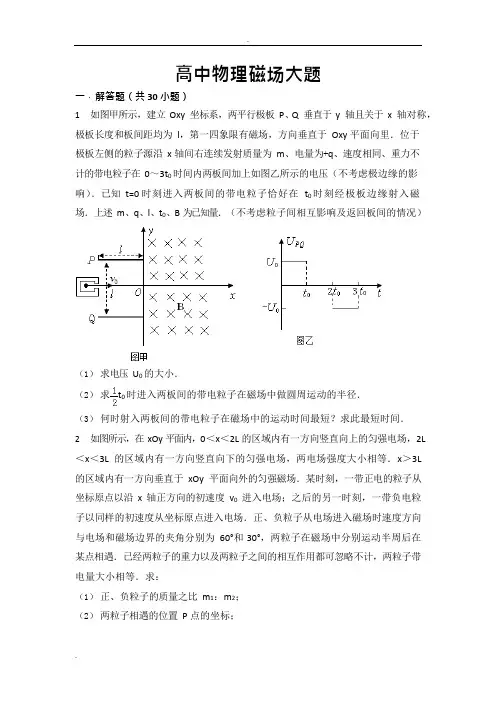

高中物理磁场大题一．解答题（共30 小题）1.如图甲所示，建立Oxy 坐标系，两平行极板P、Q 垂直于y 轴且关于x 轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy 平面向里．位于极板左侧的粒子源沿x 轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0 时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B 为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2.如图所示，在xOy 平面内，0＜x＜2L 的区域内有一方向竖直向上的匀强电场，2L ＜x＜3L 的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy 平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x 轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P 点的坐标；（3）两粒子先后进入电场的时间差．3.如图所示，相距为R 的两块平行金属板M、N 正对着放置，s1、s2分别为M、N 板上的小孔，s1、s2、O 三点共线，它们的连线垂直M、N，且s2O=R．以O 为圆心、R 为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O 点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N 板．质量为m、带电量为+q 的粒子，经s1进入M、N 间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N 间的电压为U 时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D 的中点上，求M、N 间的电压值U0；（3）当M、N 间的电压不同时，粒子从s1到打在D 上经历的时间t 会不同，求t 的最小值．4.如图所示，直角坐标系xoy 位于竖直平面内，在‑m≤x≤0 的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P 点；在x＞0 的区域内有电场强度大小E=4N/C、方向沿y 轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P 点以速度v=4×104m/s，沿与x 轴正方向成α=60°角射入磁场，经电场偏转最终通过x 轴上的Q 点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y 轴重合时Q 点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q 点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5.如图所示，两平行金属板AB 中间有互相垂直的匀强电场和匀强磁场．A 板带正电荷，B 板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD 为磁场B2边界上的一绝缘板，它与M 板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O 点沿O O′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD 的粒子中，所带电荷量的最大值；（3）绝缘板CD 上被带电粒子击中区域的长度．6.在平面直角坐标系xoy 中，第I 象限存在沿y 轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成45°角射入磁场，最后从y 轴负半轴上的P 点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N 两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M 点运动到P 点的总时间t．7.如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ 为板间中线．紧靠平行板右侧边缘xOy 坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO 和y 轴的夹角∠AOy=45°．一束带电量q=8.0×10﹣19C 的正离子从P 点射入平行板间，沿中线PQ 做直线运动，穿出平行板后从y 轴上坐标为（0，0.2m）的Q 点垂直y 轴射入磁场区，离子通过x 轴时的速度方向与x 轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy 区域内磁场的磁感应强度大小，使离子都不能打到x 轴上，磁感应强度大小B2应满足什么条件？8.如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD 的宽度为d，在边界AB 左侧是竖直向下、场强为E 的匀强电场．现有质量为m、带电量为+q 的粒子（不计重力）从P 点以大小为v0的水平初速度射入电场，随后与边界AB 成45°射入磁场．若粒子能垂直CD 边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U 的最小值．9.如图甲，真空中竖直放置两块相距为d 的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q 板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P 板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q 板小孔O 射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T= ，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0 时刻释放的粒子在P、Q 间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10.“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1 所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB 的半径为L，电势为φ1，内圆弧面CD 的半径为，电势为φ2．足够长的收集板MN 平行边界ACDB，O 到MN 板的距离OP=L．假设太空中漂浮着质量为m，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O 点时速度的大小；（2）如图2 所示，在边界ACDB 和收集板MN 之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB 圆弧面收集到的粒子经O 点进入磁场后有能打到MN 板上（不考虑过边界ACDB 的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB 圆弧面收集到的粒子经O 点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN 上的收集效率η 与磁感应强度B 的关系的相关式子．11.如图，静止于A 处的离子，经电压为U 的加速电场加速后沿图中圆弧虚线通过静电分析器，从P 点垂直CN 进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R 的大小；（2）若离子恰好能打在NQ 的中点上，求矩形区域QNCD 内匀强电场场强E 的值；（3）若撤去矩形区域QNCD 内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值范围．12.如图甲所示，一对平行金属板M、N 长为L，相距为d，O1O 为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0 开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I、IV 象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P 点，求磁感应强度B 的大小范围．13.如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 内存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M 点是第一象限中无限靠近y 轴的一点，在M 点有一质量为m、电荷量为e 的质子，以初速度v0沿y 轴负方向开始运动，恰好从N 点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N 点横坐标d；（2）若质子经过磁场最后能无限靠近M 点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M 点出发返回到无限靠近M 点所需的时间．14.如图所示，在xOy 平面直角坐标系中，直线MN 与y 轴成30°角，P 点的坐标为（，0），在y 轴与直线MN 之间的区域内，存在垂直于xOy 平面向外、磁感应强度为B 的匀强磁场．在直角坐标系xOy 的第Ⅳ象限区域内存在沿y 轴，正方向、大小为的匀强电场，在x=3a 处垂直于x 轴放置一平面荧光屏，与x 轴交点为Q，电子束以相同的速度v0从y 轴上0≤y≤2a 的区间垂直于y 轴和磁场方向射入磁场．已知从y=2a 点射入的电子在磁场中轨迹恰好经过O 点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y 轴进入电场的位置的范围；（3）从y 轴哪个位置进入电场的电子打到荧光屏上距Q 点的距离最远？最远距离为多少？15.如图（a）所示，水平放置的平行金属板A、B 间加直流电压U，A 板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C 点静止释放，t=0 时刻，粒子刚好从小孔O 进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O 点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O 点时的速率；（2）图中B2的大小；（3）金属板A 和B 间的距离d．16.如图甲所示，建立Oxy 坐标系，两平行极板P、Q 垂直于y 轴且关于x 轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy 平面向里．位于极板左侧的粒子源沿x 轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0 时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B 为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17.电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d 的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18.如图所示xOy 平面内，在x 轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V 的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y 轴正方向．带电粒子经过y 轴后，将进入一与y 轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C 到x 轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy 平面向外．带电粒子最终垂直打在与y 轴平行、到y 轴距离为L=6cm 的接收屏上．求：（1）带电粒子通过y 轴时离x 轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y= cm 处，则该粒子的比荷又是多少？19.如图所示，在竖直平面内，虚线MO 与水平线PQ 相交于O，二者夹角θ=30°，在MOP 范围内存在竖直向下的匀强电场，电场强度为E，MOQ 上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O 点处在磁场的边界上，现有一群质量为m、电量为+q 的带电粒子在纸面内以速度v（0≤v≤）垂直于MO 从O 点射入磁场，所有粒子通过直线MO 时，速度方向均平行于PQ 向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ 上的位置离O 点的距离；（3）磁场区域的最小面积．20.如图所示为某一仪器的部分原理示意图，虚线OA、OB 关于y 轴对称，∠ AOB=90°，OA、OB 将xOy 平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m 电荷量为q 的带电粒子自x 轴上的粒子源P 处以速度v0 沿y 轴正方向射出，经时间t 到达OA 上的M 点，且此时速度与OA 垂直．已知M 到原点O 的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E 的大小；（2）为使粒子能从M 点经Ⅱ区域通过OB 上的N 点，M、N 点关于y 轴对称，可在区域Ⅱ内加一垂直xOy 平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x 轴上Q 点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M 点时的速度并不严格与OA 垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB 时的区域长度．21.在xoy 平面直角坐标系的第Ⅰ象限有射线OA，OA 与x 轴正方向夹角为30°，如图所示，OA 与y 轴所夹区域存在y 轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y 轴上的P 点沿着x 轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA 方向经过Q 点进入磁场，经磁场偏转，过y 轴正半轴上的M 点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA 经过Q 点的速度v Q；（2）求匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值；（3）粒子从M 点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA 进入磁场，再适当改变磁场的强弱，可以使粒子再次从y 轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y 轴正方向上某点垂直进入电场，再垂直OA 方向进入磁场…，求粒子从P 点开始经多长时间能够运动到O 点？22.如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I 有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C 点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q 的小球P 在K 点具有大小v0= 、方向与水平面夹角θ=的速度，在区域I 内做半径r=的匀速圆周运动，经CD 水平进入区域Ⅱ．某时刻，不带电的绝缘小球A 由斜面顶端静止释放，在某处与刚运动到斜面的小球P 相遇．小球视为质点，不计空气阻力及小球P 所带电量对空间电磁场的影响．l 已知，g 为重力加速度．（1）求匀强磁场的磁感应强度B 的大小；（2）若小球A、P 在斜面底端相遇，求释放小球A 的时刻t A；（3）若小球A、P 在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E 的极大值和极小值及相应的方向．23.如图，在x 轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x 轴下方存在匀强电场，电场方向与xOy 平面平行，且与x 轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y 轴上P 点沿y 轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P 点出发至第一次到达x 轴时所需的时间；（2）若要使粒子能够回到P 点，求电场强度的最大值．24.一半径为R 的薄圆筒处于磁感应强度大小为B 的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN 的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M 沿着MN 方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN 方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25.如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO 部分粗糙且长L=2m，动摩擦因数μ=0.3，OB 部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s 的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB 部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b 两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a 与b 碰后的速度大小；（2）当物块a 相对小车静止时小车右端B 到挡板的距离；（3）当物块a 相对小车静止时在小车上的位置到O 点的距离．26.如图所示，在光滑的水平面上有一长为L 的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C 静止在水平面上．现有滑块A 以初速V0从右端滑上B，并以V0滑离B，恰好能到达C 的最高点．A、B、C 的质量均为m，试求：（1）木板 B 上表面的动摩擦因素μ；（2）圆弧槽C 的半径R；（3）当A 滑离 C 时，C 的速度．27.如图所示，一质量M=0.4kg 的小物块B 在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg 的小物块A 以速度υ0=4m/s 水平滑上传送带的右端．已知物块A 与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B 均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A 第一次到达传送带左端时速度大小；（2）求物块A 第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A 会不会第二次压缩弹簧？28.历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1 号彗星的实验．探测器上所携带的重达370kg 的彗星“撞击器”将以1.0× 104m/s 的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s 的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29.如图，ABD 为竖直平面内的轨道，其中AB 段是水平粗糙的、BD 段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B 点．小球甲从C 点以速度υ0沿水平轨道向右运动，与静止在B 点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB 段的动摩擦因数为μ=0.5，C、B 距离L=1.6m，g 取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B 点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B 点的距离范围．30.动量定理可以表示为△p=F△t，其中动量p 和力F 都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y 两个方向上分别研究．例如，质量为m 的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y 方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30 小题）1．（2017•吉林模拟）如图甲所示，建立Oxy 坐标系，两平行极板P、Q 垂直于y 轴且关于x 轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy 平面向里．位于极板左侧的粒子源沿x 轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0 时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B 为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0 时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y= at02…③由①②③解得：U0= …④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x 轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y 轴负方向的分速度大小为：v y=a•t0…⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2 倍，所以在t=2t0时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y 轴正方向的分速度为：v y′=at0…⑩，设带电粒子离开电场时速度方向与y 轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：t min=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：t min=；答：（1）电压U0的大小为；。

(每日一练)(文末附答案)人教版2022年高中物理磁场典型例题单选题1、在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图．过c点的导线所受安培力的方向A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边2、如图所示，小磁针的N极指向正确的是（）A．a B．b C．c D．d3、CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。

图（a）是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图（b）所示。

图（b）中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P点。

则（）A．M处的电势高于N处的电势B．增大M、N之间的加速电压可使P点左移C．偏转磁场的方向垂直于纸面向外D．增大偏转磁场磁感应强度的大小可使P点左移4、在如图所示的空间中，存在场强为E的匀强电场，同时存在沿x轴负方向，磁感应强度为B的匀强磁场．一质子(电荷量为e)在该空间恰沿y轴正方向以速度v匀速运动．据此可以判断出A．质子所受电场力大小等于eE，运动中电势能减小，沿着z轴方向电势升高B．质子所受电场力大小等于eE，运动中电势能增大，沿着z轴方向电势降低C．质子所受电场力大小等于evB，运动中电势能不变，沿着z轴方向电势升高D．质子所受电场力大小等于evB，运动中电势能不变，沿着z轴方向电势降低5、取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0B．0.5B C．B D．2 B6、如图所示，在M、N处存在与纸面垂直，且通有大小相等、方向相反电流的长直导线，已知a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。

2018.1。

15磁场12个计算题参考答案与试题解析一．解答题(共12小题)1．图中虚线MN是一垂直纸面的平面与纸面的交线,在平面右侧的半空间存在一磁感强度为B的匀强磁场，方向垂直纸面向外．O是MN上的一点,从O点可以向磁场区域发射电量为+q、质量为m、速率为v的粒子,粒子射入磁场时的速度可在纸面内各个方向．已知先后射入的两个粒子恰好在磁场中给定的P点相遇,P 到O的距离为L，不计重力及粒子间的相互作用．（1）求所考察的粒子在磁场中的轨道半径．（2）求这两个粒子从O点射入磁场的时间间隔．【分析】(1）粒子射入磁场后做匀速圆周运动,洛伦兹力充当向心力，根据牛顿第二定律列式即可求得半径；（2）根据时间与转过的角度之间的关系求得两个粒子从O点射入磁场的时间间隔之差值．【解答】解:（1）设粒子在磁场中做圆周运动的轨道半径为R，由牛顿第二定律，有：得:(2）如图所示,以OP为弦可画两个半径半径相同的圆，分别表示在P点相遇的两个粒子的轨道，圆心和直径分别为O1、O2和OO1Q1、OO2Q2,在O处两个圆的切线分别表示两个粒子的射入方向，用θ表示它们之间的夹角．由几何关系可知：∠PO1Q1=∠PO2Q2=θ从O点射入到相遇，粒子1的路程为半个圆周加弧长Q1PQ1P=Rθ粒子2的路程为半个圆周减弧长PQ2PQ2=Rθ粒子1运动的时间：粒子2运动的时间：两粒子射入的时间间隔：因得解得：答：（1)所考察的粒子在磁场中的轨道半径是．（2)这两个粒子从O点射入磁场的时间间隔是．【点评】本题考查带电粒子在磁场中的运动，关键是明确洛伦兹力提供向心力，根据牛顿第二定律求解出半径，然后结合几何关系列式求解，属于带电粒子在磁场中运动的基础题型．2．如图所示,两根光滑平行的金属导轨相距5m，固定在水平面上，导轨之间接有电源盒开关,整个装置处于磁感应强度为2T,方向与导轨平行的匀强磁场中．当开关闭合时,一根垂直放在导轨上的导体棒MN恰好对金属导轨没有压力．若导体棒MN的质量为4kg，电阻为2Ω，电源的内阻为0。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

1.（20分）如图甲，在圆柱形区域内存在一方向竖直向下、磁感应强度大小为B 的匀强磁场，在此区域内，沿水平面固定一半径为r 的圆环形光滑细玻璃管，环心0在区域中心。

一质量为m 、带电量为q （q>0）的小球，在管内沿逆时针方向（从上向下看）做圆周运动。

已知磁感应强度大小B 随时间t 的变化关系如图乙所示，其中002m T qB π=。

设小球在运动过程中电量保持不变，对原磁场的影响可忽略。

（1）在t=0到t=T 0 这段时间内，小球不受细管侧壁的作用力，求小球的速度大小V 0；（2）在竖直向下的磁感应强度增大过程中，将产生涡旋电场，其电场线是在水平面内一系列沿逆时针方向的同心圆，同一条电场线上各点的场强大小相等。

试求t=T 0 到t=1.5T 0 这段时间内：①细管内涡旋电场的场强大小E ；②电场力对小球做的功W 。

2．如图所示，一只用绝缘材料制成的半径为R 的半球形碗倒扣在水平面上，其内壁上有一质量为m 的带正电小球，在竖直向上的电场力F =2mg 的作用下静止在距碗口R 54高处。

已知小球与碗之间的动摩擦因数为μ，则碗对小球的弹力与摩擦力的大小分别为-----------------3．（22分）如图所示，在xOy 平面的第一象限内，分布有沿x 轴负方向的场强E =34×104N/C 的匀强电场，第四象限内分布有垂直纸面向里的磁感应强度B 1=0.2 T的匀强磁场，第二、三象限内分布有垂直纸面向里的磁感应强度B 2的匀强磁场。

在x 轴上有一个垂直于y 轴的平板OM ，平板上开有一个小孔P ，P 处连接有一段长度d =lcm 内径不计的准直管，管内由于静电屏蔽没有电场。

y 轴负方向上距O的粒子源S 可以向第四象限平面内各个方向发射a 粒子，假设发射的a 粒子速度大小v 均为2×105m ／s ，打到平板和准直管管壁上的a 粒子均被吸收。

已知a 粒子带正电，比荷为5q m=×l07C ／kg ，重力不计，求：(1)a 粒子在第四象限的磁场中运动时的轨道半径和粒子从S 到达P 孔的时间；(2) 除了通过准直管的a 粒子外，为使其余a 粒子都不能进入电场，平板OM 的长度至少是多长？(3) 经过准直管进入电场中运动的a 粒子，第一次到达y 轴的位置与O 点的距离；(4) 要使离开电场的a 粒子能回到粒子源S 处，磁感应强度B 2应为多大？4.(多选题)如图所示，在垂直纸面向里的水平匀强磁场中，水平放置一根粗糙绝缘细直杆，有一重力不可忽略，中间带有小孔的正电小球套在细杆上。

(每日一练)高中物理电磁学磁场典型例题单选题1、关于磁感线的描述，下列哪些是正确的（）A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆答案：C解析：A．磁感线在磁铁的外部，由N到S，在内部，由S到N，形成闭合曲线，故A错误；B．螺线管内部磁感线由S极指向N极，小磁针N极所指的方向即为磁场的方向，故小磁针放在通电螺线管内部，其N极指向螺线管的N极即北极，故B错误；C．磁感线的疏密表示磁场的强弱，磁感线切线的方向表示磁场的方向，故C正确；D．通电直导线的磁场距离通电直导线越远则磁场越弱，故以导线上任意点为圆心垂直于导线的多组同心圆越往外越稀疏，不是等间距，故D错误。

故选C。

2、如图所示，在MNQP中有一垂直纸面向里匀强磁场，质量和电荷量都相等的带电粒子a、b、c以不同的速率从O点沿垂直于PQ的方向射入磁场，图中实线是它们的轨迹。

已知O是PQ的中点，不计粒子重力，下列说法中正确的是（）A．粒子a带负电，粒子b、c带正电B．粒子c在磁场中运动的时间最长C．粒子a在磁场中运动的周期最小D．射入磁场时粒子a的速率最小答案：B解析：A．根据左手定则可知α粒子带正电，b、c粒子带负电，故A错误；BC．根据Bvq=m4π2r T2T=2πr v可知T=2πm Bq即各粒子的周期一样，粒子c的轨迹对应的圆心角最大，所以粒子c在磁场中运动的时间最长，故B正确，C 错误；D．由洛伦兹力提供向心力Bvq=mv2 r可知v=Bqr m可知b的速率最大，c的速率最小，故D错误。

故选B。

3、如图所示，边长为L的正六边形abcd e f区域内存在垂直纸面向里的匀强磁场，磁感应强度大小为B，正六边形中心O处有一粒子源，可在纸面内向各个方向发射不同速率带正电的粒子，已知粒子质量均为m、电荷量均为q，不计粒子重力和粒子间的相互作用，下列说法正确的是（）A．可能有粒子从ab边中点处垂直ab边射出B．从a点垂直af离开正六边形区域的粒子在磁场中的运动时间为πm6qBC．垂直cf向上发射的粒子要想离开正六边形区域，速率至少为(2√3−3)qBLmD．要想离开正六边形区域，粒子的速率至少为√3qBL2m答案：C解析：A．若粒子从ab边中点处垂直ab边射出，则圆心一定在在ab边上，设与ab边交点为g，则圆心在Og的中垂线上，而中垂线与ab边平行，不可能相交，故A错误；B．同理做aO垂线出射速度垂线交于f点，即f为圆心，则对于圆心角为60°，所以粒子在磁场中的运动时间为t=1 6 T且T=2πm qB解得t=πm 3qB故B错误；C．垂直cf向上发射的粒子刚好与能离开磁场时，轨迹与边af相切，则由几何关系得L=r+r sin60°由qvB=mv 2r得r=mv qB联立解得v=(2√3−3)qBLm故C正确；D．因为O点距六边形的最近距离为d=Lcos30°=√3 2L即此时对应刚好离开磁场的最小直径，所以最小半径为r=d 2又r=mv qB所以最小速度为v min=√3qBL 4m故D错误。

高中物理学习材料桑水制作几种常见的磁场典型例题和习题精选典型例题例 1 如图所示为通电螺线管的纵剖面，“×”和“·”分别表示导线中电流垂直纸面流进和流出，试画出a、b、c、d四个位置上小磁场静止时N极指向．解析：根据安培定则可知，螺线管内部磁感线方向从右到左，再根据磁感线为闭合曲线的特点．即可画出图中通电螺线管的磁感线．分布示意图线上各点的切线方向，就是小磁针在该点处N极的受力方向，于是小磁针静止时在a、b、c、d指向分别为向左、向左、向左、向右．例 2 如图所示，一带负电的金属环绕轴以角速度匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是（）A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右解析：从左向右看圆盘顺时针转动，环形电流方向为逆时针方向，由安培定则可知，环的左侧相当于磁铁的N极，故小磁针最后平衡时N极沿轴线向左．本题应选C答案．关于电子绕核转动形成等效电流例3 电子绕核旋转可等效为一环形电流，已知氢原子中的电子电量为e，以速率V在半径为r的轨道上运动，求等效电流．解析：氢原子核外电子绕核运转，等效于环形电流，在一个周期内，通过的电量为e，则可知等效电流。

习题精选1、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向。

其中（a）、（b）为平面图，（c）、（d）为立体图。

2、如图所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小磁针极，若将小磁针放到该通电螺线管内部，小磁针指向与图示位置时的指向相（填“同”或“反”）。

3、在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。

4、有一束电子流沿x轴正方向高速运动，如图所示，电子流在Z轴上的P点处所产生的磁场方向是沿（）A．y轴正方向 B．y轴负方向C．Z轴正方向 D．Z轴负方向5、关于磁场和磁感线的描述，下列说法中正确的是A、磁感线可以形象地描述各点磁场的方向．B、磁极之间的相互作用是通过磁场发生的．C、磁感线是磁场中客观存在的线．D、磁感线总是从磁铁的北极出发，到南极终止．6、如图所示所在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c端为极，螺线管的a端为极．7、正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将（）A、互相吸引．B、互相排斥．C、不发生相互作用．D、无法判断．8、如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（）A、向右飞行的正离子．B、向左飞行的正离子．C、向右飞行的负离子．D、向左飞行的负离子．9、如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将：A、吸引B、排斥C、保持静止D、边吸引边转动．10、关于磁现象的电本质下列说法正确的是（）A．一切磁现象都源于电流或运动电荷B．有磁必有电，有电必有磁C．一切磁场都是由运动电荷或电流产生的D．在外磁场作用下物体内分子电流取向大致相同时物体就被磁化11、关于安培分子电流假说的说法正确的是（）A．安培观察到物质内部有分子电流存在就提出了假说B．为了解释磁铁产生磁场的原因，安培提出了假说C．事实上物体内部并不存在类似的分子电流D．根据后来科学家研究，原子内电子绕核旋转形成环形电流与安培分子电流以假说相符12、如图所示，放在条形磁铁磁场中的软铁棒被磁化后的极性如何（）A．C棒未被磁化B．A棒左端为N极C．B棒左端为S极D．C棒左端为S极13、关于磁性材料的说法正确的是（）A．不同物质的磁化程度不同 B．顺磁性物质被磁化后磁性较强C．磁化后容易去磁的磁性物质叫硬磁性物质D．磁化后不容易去磁的物质叫软磁性物质参考答案：1、略2、N 同3、略4、A5、AB．6、正，S．7、A．8、BC．9、A．10、AD 11、BD 12、C 13、A。

高中物理带电粒子在磁场中的运动题20套(带答案)一、带电粒子在磁场中的运动专项训练1．如图所示，在两块水平金属极板间加有电 压U 构成偏转电场，一束比荷为510/qC kg m=的带正电的粒子流（重力不计），以速度v o =104m/s 沿 水平方向从金属极板正中间射入两板．粒子经电 场偏转后进入一具有理想边界的半圆形变化磁场 区域，O 为圆心，区域直径AB 长度为L =1m ， AB 与水平方向成45°角．区域内有按如图所示规 律作周期性变化的磁场，已知B 0=0. 5T ，磁场方向 以垂直于纸面向外为正．粒子经偏转电场后，恰好从下极板边缘O 点与水平方向成45°斜向下射入磁场．求：（1）两金属极板间的电压U 是多大？（2）若T o =0．5s ，求t =0s 时刻射人磁场的带电粒子在磁场中运动的时间t 和离开磁场的位置．（3）要使所有带电粒子通过O 点后的运动过程中 不再从AB 两点间越过，求出磁场的变化周期B o ，T o 应满足的条件．【答案】（1）100V （2）t=5210s π-⨯，射出点在AB 间离O 点0.042m （3）5010s 3T π-<⨯【解析】试题分析：（1）粒子在电场中做类平抛运动，从O 点射出使速度代入数据得U=100V （2）粒子在磁场中经过半周从OB 中穿出，粒子在磁场中运动时间射出点在AB 间离O 点（3）粒子运动周期，粒子在t=0、….时刻射入时，粒子最可能从AB 间射出如图，由几何关系可得临界时 要不从AB 边界射出，应满足得考点：本题考查带电粒子在磁场中的运动2．如图，光滑水平桌面上有一个矩形区域abcd ，bc 长度为2L ，cd 长度为1.5L ，e 、f 分别为ad 、bc 的中点．efcd 区域存在竖直向下的匀强磁场，磁感应强度为B ；质量为m 、电荷量为+q 的绝缘小球A 静止在磁场中f 点．abfe 区域存在沿bf 方向的匀强电场，电场强度为26qB Lm；质量为km 的不带电绝缘小球P ，以大小为qBL m 的初速度沿bf 方向运动．P 与A发生弹性正碰，A 的电量保持不变，P 、A 均可视为质点．（1）求碰撞后A 球的速度大小；（2）若A 从ed 边离开磁场，求k 的最大值；（3）若A 从ed 边中点离开磁场，求k 的可能值和A 在磁场中运动的最长时间． 【答案】（1）A 21k qBL v k m =⋅+（2）1（3）57k =或13k =；32m t qB π=【解析】 【分析】 【详解】（1）设P 、A 碰后的速度分别为v P 和v A ，P 碰前的速度为qBLv m= 由动量守恒定律：P A kmv kmv mv =+ 由机械能守恒定律：222P A 111222kmv kmv mv =+ 解得：A 21k qBL v k m=⋅+（2）设A 在磁场中运动轨迹半径为R ， 由牛顿第二定律得： 2A A mv qvB R= 解得：21kR L k =+ 由公式可得R 越大，k 值越大如图1，当A 的轨迹与cd 相切时，R 为最大值，R L = 求得k 的最大值为1k =（3）令z 点为ed 边的中点，分类讨论如下：（I ）A 球在磁场中偏转一次从z 点就离开磁场，如图2有222()(1.5)2LR L R =+-解得：56L R = 由21k R L k =+可得：57k =（II ）由图可知A 球能从z 点离开磁场要满足2LR ≥，则A 球在磁场中还可能经历一次半圆运动后回到电场，再被电场加速后又进入磁场，最终从z 点离开．如图3和如图4，由几何关系有：2223()(3)22L R R L =+-解得：58L R =或2LR = 由21k R L k =+可得：511k =或13k = 球A 在电场中克服电场力做功的最大值为2226m q B L W m=当511k =时，A 58qBL v m =，由于2222222A 12521286qB L q B L mv m m ⋅=>当13k =时，A 2qBL v m =，由于2222222A 1286qB L q B L mv m m⋅=<综合（I ）、（II ）可得A 球能从z 点离开的k 的可能值为：57k =或13k = A 球在磁场中运动周期为2mT qBπ= 当13k =时，如图4，A 球在磁场中运动的最长时间34t T = 即32mt qBπ=3．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角 cos x v v α=1cos 2α=060α∴=4．正、负电子从静止开始分别经过同一回旋加速器加速后，从回旋加速器D 型盒的边缘引出后注入到正负电子对撞机中．正、负电子对撞机置于真空中．在对撞机中正、负电子对撞后湮灭成为两个同频率的光子．回旋加速器D 型盒中的匀强磁场的磁感应强度为0B ，回旋加速器的半径为R ，加速电压为U ；D 型盒缝隙间的距离很小，带电粒子穿过的时间可以忽略不计．电子的质量为m 、电量为e ，重力不计．真空中的光速为c ，普朗克常量为h ．（1）求正、负电子进入对撞机时分别具有的能量E 及正、负电子对撞湮灭后产生的光子频率v（2）求从开始经回旋加速器加速到获得最大能量的过程中，D 型盒间的电场对电子做功的平均功率P（3）图甲为正负电子对撞机的最后部分的简化示意图．位于水平面的粗实线所示的圆环真空管道是正、负电子做圆周运动的“容器”，正、负电子沿管道向相反的方向运动，在管道内控制它们转变的是一系列圆形电磁铁．即图中的A 1、A 2、A 4……A n 共有n 个，均匀分布在整个圆环上．每个电磁铁内的磁场都是匀强磁场，并且磁感应强度都相同，方向竖直向下．磁场区域的直径为d ．改变电磁铁内电流大小，就可以改变磁场的磁感应强度，从而改变电子偏转的角度．经过精确调整，首先实现电子在环形管道中沿图甲中粗虚线所示的轨道运动，这时电子经过每个电磁铁时射入点和射出点都在电磁铁的同一直径的两端，如图乙所示．这就为进一步实现正、负电子的对撞做好了准备．求电磁铁内匀强磁场的磁感应强度B 大小【答案】(1) 222202e B R mc v mh h =+，22202e B R E m = ；(2) 20e B U mπ ；(3)02sin B R n dπ【解析】 【详解】解：(1)正、负电子在回旋加速器中磁场里则有：200mv evB R= 解得正、负电子离开回旋加速器时的速度为：00eB Rv m=正、负电子进入对撞机时分别具有的能量：222200122e B R E mv m==正、负电子对撞湮灭时动量守恒，能量守恒，则有：222E mc hv +=正、负电子对撞湮灭后产生的光子频率：222202e B R mc v mh h=+(2) 从开始经回旋加速器加速到获得最大能量的过程，设在电场中加速n 次，则有：2012neU mv =解得：2202eB R n mU=正、负电子在磁场中运动的周期为：02mT eB π=正、负电子在磁场中运动的时间为：2022B R nt T Uπ==D 型盒间的电场对电子做功的平均功率：20e B UW E P t t mπ===(3)设电子在匀强磁场中做圆周运动的半径为r ，由几何关系可得sin2dr nπ=解得：2sind r nπ=根据洛伦磁力提供向心力可得：200mv ev B r=电磁铁内匀强磁场的磁感应强度B 大小：02sinB R n B dπ=5．如图所示，同轴圆形区域内、外半径分别为R 1＝1 m 、R 2＝3m ，半径为R 1的圆内分布着B 1＝2.0 T 的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B 2＝0.5 T 的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d ＝3cm ，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P 点由静止释放，经加速后通过右板小孔Q ，垂直进入环形磁场区域．已知点P 、Q 、O 在同一水平线上，粒子比荷4×107C /kg ，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？ (2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O ，则加速电压为多大？(3) 从P 点出发开始计时，在满足第(2)问的条件下，粒子到达O 点的时刻． 【答案】(1) r 1<1m . (2) U ＝3×107V . (3) t=(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…) 【解析】 【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径；（2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O、O3、Q共线且水平，粒子在两磁场中的半径分别为r2、r3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB＝m2 v r得r＝mv qB易知r3＝4r2且满足(r2＋r3)2＝(R2－r2)2＋r32解得r2＝34m，r3＝3m又由动能定理有qU＝12mv2代入数据解得U＝3×107V.(3)带电粒子从P到Q的运动时间为t1，则t1满足12v t1＝d得t1＝10－9s令∠QO2O3＝θ，所以cosθ＝0.8，θ＝37°(反三角函数表达亦可)圆周运动的周期T＝2m qB π故粒子从Q孔进入磁场到第一次到O点所用的时间为8221372180532610360360m mt sqB qBππ-⨯⨯⨯－＝＋＝考虑到周期性运动，t总＝t1＋t2＋k(2t1＋2t2)＝(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)．6．如图所示，在竖直面内半径为R的圆形区域内存在垂直于面向里的匀强磁场，其磁感应强度大小为B，在圆形磁场区域内水平直径上有一点P，P到圆心O的距离为2R，在P 点处有一个发射正离子的装置，能连续不断地向竖直平面内的各方向均匀地发射出速率不同的正离子. 已知离子的质量均为m，电荷量均为q，不计离子重力及离子间相互作用力，求：（1）若所有离子均不能射出圆形磁场区域，求离子的速率取值范围；（2）若离子速率大小02BqRvm=，则离子可以经过的磁场的区域的最高点与最低点的高度差是多少。

1、弹性挡板围成边长为L= 100cm的正方形abcd，固定在光滑的水平面上，匀强磁场竖直向下，磁感应强度为B = 0.5T，如图所示. 质量为m=2×10-4kg、带电量为q=4×10-3C的小球，从cd边中点的小孔P处以某一速度v垂直于cd边和磁场方向射入，以后小球与挡板的碰撞过程中没有能量损失.（1）为使小球在最短的时间内从P点垂直于dc射出来，小球入射的速度v1是多少？（2）若小球以v2 = 1 m/s的速度入射，则需经过多少时间才能由P点出来？2、如图所示, 在区域足够大空间中充满磁感应强度大小为B的匀强磁场,其方向垂直于纸面向里.在纸面内固定放置一绝缘材料制成的边长为L的等边三角形框架DEF, DE中点S处有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE边向下，如图（a）所示.发射粒子的电量为+q,质量为m,但速度v有各种不同的数值.若这些粒子与三角形框架碰撞时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边.试求：（1）带电粒子的速度v为多大时,能够打到E点?（2）为使S点发出的粒子最终又回到S点,且运动时间最短,v应为多大?最短时间为多少?（3）若磁场是半径为a的圆柱形区域，如图（b）所示(图中圆为其横截面)，圆柱的轴线通过等边三角形的中心O，且a=)10133(L.要使S点发出的粒子最终又回到S点，带电粒子速度v的大小应取哪些数值？3、在直径为d的圆形区域内存在匀强磁场，磁场方向垂直于圆面指向纸外．一电荷量为q，质量为m的粒子，从磁场区域的一条直径AC上的A点射入磁场，其速度大小为v0,方向与AC成α．若此粒子恰好能打在磁场区域圆周上D点，AD与AC的夹角为β，如图所示．求该匀强磁场的磁感强度B的大小？4、如图所示，真空中有一半径为R的圆形磁场区域，圆心为O，磁场的方向垂直纸面向内，磁感强度为B，距离O为2R处有一光屏MN，MN垂直于纸面放置，AO过半径垂直于屏，延长线交于C．一个带负电粒子以初速度v0沿AC方向进入圆形磁场区域，最后打在屏上D点，DC相距23R，不计粒子的重力．若该粒子仍以初速v0从A点进入圆形磁场区域，但方向与AC成600角向右上方，粒子最后打在屏上E点，求粒子从A到E所用时间？a bcdAFD（a）（b）5、如图所示，3条足够长的平行虚线a 、b 、c ，ab 间和bc 间相距分别为2L 和L ，ab 间和bc 间都有垂直于纸面向里的匀强磁场，磁感应强度分别为B 和2B 。

高二物理磁场经典例题1.一个导线在均匀磁场中受力，磁场方向垂直于导线方向。

如果磁场强度增加，则导线上的安培力的变化情况如何？答案：导线上的安培力将增大。

2.在电流为I的长直导线附近，距离导线d处的磁感应强度为B。

如果将导线的电流加倍，则距离导线d处的磁感应强度如何变化？答案：距离导线d处的磁感应强度也将加倍。

3.一个半径为r的圆形线圈通以电流I，位于均匀磁场中。

求线圈上任意一点的磁感应强度。

答案：线圈上任意一点的磁感应强度为B=μ₀*I/(2*r)，其中μ₀为真空中的磁导率。

4.两根平行长直导线，电流分别为I₁和I₂，它们的间距为d。

求两导线之间的相互作用力。

答案：两导线之间的相互作用力为F=μ₀*I₁*I₂/(2*π*d)，其中μ₀为真空中的磁导率。

5.一根长直导线通以电流I，与之平行的一段长度为L的导线距离它为d。

求这一段导线受到的安培力。

答案：这一段导线受到的安培力为F=μ₀*I²*L/(2*π*d)，其中μ₀为真空中的磁导率。

6.一个充满铜棒的长直螺线管通以电流I，螺线管的半径为R，匝数为N。

求铜棒两端的电势差。

答案：铜棒两端的电势差为ΔV=B*L*v，其中B为磁感应强度，L为铜棒的长度，v 为铜棒在磁场中的速度。

7.一个充满铜棒的长直螺线管通以电流I，螺线管的半径为R，匝数为N。

求铜棒受到的洛伦兹力。

答案：铜棒受到的洛伦兹力为F=B*I*L，其中B为磁感应强度，L为铜棒的长度。

8.一台电动机的转子中有N个线圈，每个线圈的面积为A，总电阻为R。

转子在磁场中以角速度ω旋转。

求电动机输出的电功率。

答案：电动机输出的电功率为P=N*B²*A*ω²*R，其中B为磁感应强度。

9.一个半径为r的螺线管通以电流I，磁场方向与螺线管轴线平行。

求螺线管内部的磁感应强度。

答案：螺线管内部的磁感应强度为B=μ₀*I*N/L，其中μ₀为真空中的磁导率，N为螺线管的匝数，L为螺线管的长度。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

人教版高二物理（选修31）几种常见的磁场典型例题深度分析（含解析）3.3几种常见的磁场典范例题深度剖析【例1】一细长的小磁针，放在一螺线管的轴线上，N极在管内，S极在管外。

若此小磁针可左右自由移动，则当螺线管通以图所示电流时，小磁针将怎样移动？剖析：正确解题思路是：当螺线管通电后，根据右手螺旋定则鉴定出管内、外磁感线偏向如图所示，管内外a、b两处磁场偏向向右，管内b处磁感线漫衍较密，管处a处磁感线漫衍较稀。

根据磁场力的性质知：小磁针N极在b处受力偏向向右，且作用力较大；小磁针S极在a处受力向左，且作用力较小，因而小磁针所受的磁场力的合力偏向向右。

点评：“同名磁极相斥、异名磁极相吸”只适合于磁体间外部相互作用的环境，适用环境存在范畴性；而磁场力的性质：“磁体N极受力偏向与所在处磁场偏向相同”敷衍磁极间内部或外部作用总是普遍适用的.【例2】如图所示，一束带电粒子沿水平偏向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是_______A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束剖析：小磁针的N极指向读者，说明小磁针所在处的磁场偏向是指向读者，由安培定则可确定出带电粒子形成的电流偏向向左，这向左的电流可能是向左飞行的正离子形成，也可能是向右飞行的负离子形成，故正确答案为B、C答案：BC☆对安培分子电流假说的理解【例3】关于磁现象的电本质，下列说法中正确的是_______A.磁与电精密关联，有磁必有电，有电必有磁B.不管是磁体的磁场还是电流的磁场都来源于电荷的运动C.永久磁铁的磁性不是由运动电荷产生的D.根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性 剖析：磁与电是精密关联的，但“磁生电”“电生磁”都有一定的条件，运动的电荷产生磁场，但一个稳定的点电荷的周围就没有磁场，分子电流假说展现了磁现象的电本质，磁铁的磁场和电流的磁场一样都是由运动电荷产生的，磁体内部只有当分子电流取向概略一致时，就显示出磁性，当分子电流取向不一致时，就没有磁性，所以本题的正确答案为B 。

(每日一练)高中物理电磁学磁场经典大题例题单选题1、如图所示，在M、N处存在与纸面垂直，且通有大小相等、方向相反电流的长直导线，已知a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。

下列说法正确的是（）A．O点处的磁感应强度为零B．a、b两点处的的磁感应强度方向相反C．c、d两点处的磁感应强度方向相同D．a、c两点处的磁感应强度方向不同答案：C解析：A．a、b、c、d四个点的磁感应强度均为M、N两长直导线在各点的磁感应强度的叠加，由安培定则可知，M、N在O点处磁感应强度的方向相同，合磁感应强度竖直向下，不为零，故A错误；B．M在a处产生的磁场方向竖直向下，在b处产生的磁场方向竖直向下，N在a处产生的磁场方向竖直向下，b处产生的磁场方向竖直向下，根据场强的叠加知，a、b两点处磁感应强度大小相等，方向相同，故B错误；C．M在c处产生的磁场方向垂直于cM偏向右下，在d处产生的磁场方向垂直dM偏向左下，N在c处产生的磁场方向垂直于cN偏向左下，在d处产生的磁场方向垂直于dN偏向右下，根据平行四边形定则，知c处的磁场方向竖直向下，d处的磁场方向竖直向下，且合场强大小相等，故C正确；D．由以上分析可知，a、c两点处磁感应强度的方向都竖直向下，方向相同，故D错误。

故选C。

2、如图所示，竖直线MN∥PQ，MN与PQ间距离为a，其间存在垂直纸面向里的匀强磁场，磁感应强度为B，O 是MN上一点，O处有一粒子源，某时刻放出大量速率均为v（方向均垂直磁场方向）、比荷一定的带负电粒子（粒子重力及粒子间的相互作用力不计），已知沿图中与MN成θ=60°角射出的粒子恰好垂直PQ射出磁场，则粒子在磁场中运动的最长时间为（）A．πa3v B．√3πa3vC．4πa3v D．2πav答案：C解析：当θ=60°时，粒子的运动轨迹如图甲所示，根据几何关系有a=R sin30°解得R=2a设带电粒子在磁场中运动轨迹所对的圆心角为α，则其在磁场中运行的时间为t=α2πT即α越大，粒子在磁场中运行的时间越长，α最大时粒子的运行轨迹恰好与磁场的右边界相切，如图乙所示，因R=2a，此时圆心角αm为120°，即最长运行时间为T3，因T=2πRv=4πav所以粒子在磁场中运动的最长时间为4πa3v。

1. 如图，金属棒ab 置于水平放置的 U 形光滑导轨上，在ef 右侧存在有界匀强磁 场B ，磁场方向垂直导轨平面向下， 在ef 左侧的无磁场区域 cdef 内有一半径很小的金属圆环L ,圆环与导轨在同一平面内。

当金属棒ab 在水平恒力F 作用下从磁场左边界ef 处由静止开始向右运动后，圆环 L 有 _______________ （填收缩、扩 张）趋势，圆环内产生的感应电流 __________________ （填变大、变小、不变） 答案：收缩，变小解析：由于金属棒ab 在恒力F 的作用下向右运动，则 abcd 回路中产生逆时针方向的感应电流，则在圆环处产 生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收 缩的趋势以阻碍圆环的磁通量将增大； 又由于金属棒向右运动的加速度减小， 单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。

2.如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为 R 的电阻，整个装置处在竖直向上磁感应强度大小为 B 的匀强磁场中。

一质量为 m （质量分布均匀）的导体杆 ab 垂直于导轨放 置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u 。

现杆在水平向左、垂直于杆的恒力 F 作用下从静止开始沿导轨运动距离 L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直） 。

设杆接入电路的电阻为r ,导轨电阻不计，重力加速度大小为g 。

则此过程aF 1C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量 D •恒力F 做的功与安倍力做的功之和大于杆动能的变化量q-BdL ，B 对；在棒从开始到达到最大速度的过程中由动能定理有：R r R r R r W FW f W 安E K ，其中W f mg ，W 安 Q ，恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和， C 错；恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力 做的功之和，D 对。
