变电站土建施工验评划分

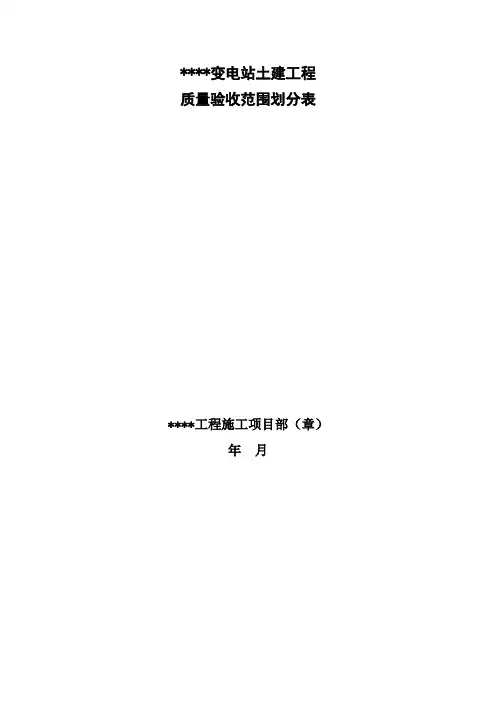

****变电站土建工程质量验收范围划分表
****工程施工项目部（章）
年月
批准：日期：（项目经理）
审核：日期：（项目总工）
编写：日期：（项目质检员）
编制说明
1．本表式执行《变电（换流）站土建工程施工质量验收规范》（Q/GDW 1183—2012）表式。

根据承包工程量及图纸设计进行编制划分。

2．本工程质量资料将依照本表形成、整理和汇总。

根据工程实际需要，质量验评范围表中的验收项目可以增加或减少，工程编号按施工工序的逻辑顺序顺延或提前。

3．划分表中凡有﹡符号的单位（子单位）工程或分部（子分部）工程的验收范围划分均套用变电站主控楼相应的单位（子单位）工程或分部（子分部）工程。

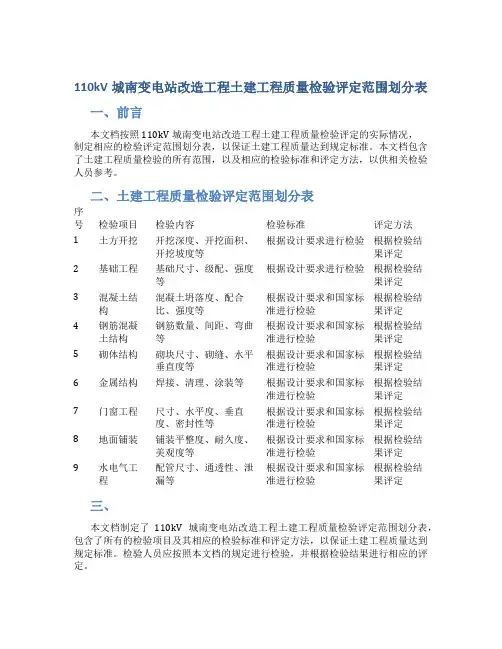

110kV城南变电站改造工程土建工程质量检验评定范围划分表一、前言本文档按照110kV城南变电站改造工程土建工程质量检验评定的实际情况，制定相应的检验评定范围划分表，以保证土建工程质量达到规定标准。

本文档包含了土建工程质量检验的所有范围，以及相应的检验标准和评定方法，以供相关检验人员参考。

二、土建工程质量检验评定范围划分表序号检验项目检验内容检验标准评定方法1 土方开挖开挖深度、开挖面积、开挖坡度等根据设计要求进行检验根据检验结果评定2 基础工程基础尺寸、级配、强度等根据设计要求进行检验根据检验结果评定3 混凝土结构混凝土坍落度、配合比、强度等根据设计要求和国家标准进行检验根据检验结果评定4 钢筋混凝土结构钢筋数量、间距、弯曲等根据设计要求和国家标准进行检验根据检验结果评定5 砌体结构砌块尺寸、砌缝、水平垂直度等根据设计要求和国家标准进行检验根据检验结果评定6 金属结构焊接、清理、涂装等根据设计要求和国家标准进行检验根据检验结果评定7 门窗工程尺寸、水平度、垂直度、密封性等根据设计要求和国家标准进行检验根据检验结果评定8 地面铺装铺装平整度、耐久度、美观度等根据设计要求和国家标准进行检验根据检验结果评定9 水电气工程配管尺寸、通透性、泄漏等根据设计要求和国家标准进行检验根据检验结果评定三、本文档制定了110kV城南变电站改造工程土建工程质量检验评定范围划分表，包含了所有的检验项目及其相应的检验标准和评定方法，以保证土建工程质量达到规定标准。

检验人员应按照本文档的规定进行检验，并根据检验结果进行相应的评定。

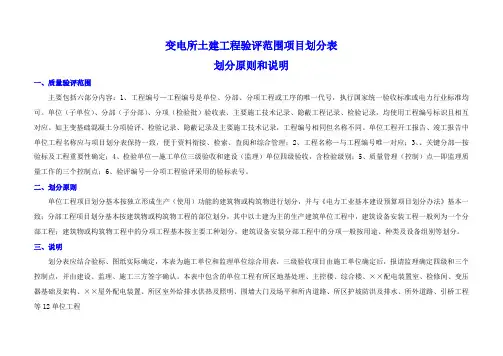

变电所土建工程验评范围项目划分表划分原则和说明一、质量验评范围主要包括六部分内容：1、工程编号—工程编号是单位、分部、分项工程或工序的唯一代号，执行国家统一验收标准或电力行业标准均可。

单位（子单位）、分部（子分部）、分项（检验批）验收表、主要施工技术记录、隐蔽工程记录、检验记录，均使用工程编号标识且相互对应。

如主变基础混凝土分项验评、检验记录、隐蔽记录及主要施工技术记录，工程编号相同但名称不同。

单位工程开工报告、竣工报告中单位工程名称应与项目划分表保持一致，便于资料衔接、检索、查阅和综合管理；2、工程名称—与工程编号唯一对应；3、、关键分部—按验标及工程重要性确定；4、检验单位—施工单位三级验收和建设（监理）单位四级验收，含检验级别；5、质量管理（控制）点—即监理质量工作的三个控制点；6、验评编号—分项工程验评采用的验标表号。

二、划分原则单位工程项目划分基本按独立形成生产（使用）功能的建筑物或构筑物进行划分，并与《电力工业基本建设预算项目划分办法》基本一致；分部工程项目划分基本按建筑物或构筑物工程的部位划分，其中以土建为主的生产建筑单位工程中，建筑设备安装工程一般列为一个分部工程；建筑物或构筑物工程中的分项工程基本按主要工种划分，建筑设备安装分部工程中的分项一般按用途、种类及设备组别等划分。

三、说明划分表应结合验标、图纸实际确定，本表为施工单位和监理单位综合用表，三级验收项目由施工单位确定后，报请监理确定四级和三个控制点，并由建设、监理、施工三方签字确认。

本表中包含的单位工程有所区地基处理、主控楼、综合楼、××配电装置室、检修间、变压器基础及架构、××屋外配电装置、所区室外给排水供热及照明、围墙大门及场平和所内道路、所区护坡防洪及排水、所外道路、引桥工程等12单位工程，单位、分部、分项工程数量，应根据所区实际及图纸设计进行取舍。

变电所土建工程验评范围项目划分表表1—1变电所土建工程验评范围项目划分表表2—1表2-2表2-3表2-4表2-5表2-6变电所土建工程验评范围项目划分表表3—1表3-2表3-3表3-4表3-5表3-6变电所土建工程验评范围项目划分表表4—1表4-2表4-3表4-4表4-5表4-6变电所土建工程验评范围项目划分表表5—1表5-2表5-3表5-4表5-5表5-6变电所土建工程验评范围项目划分表表6—1表6—2表6-3变电所土建工程验评范围项目划分表表7—1表7-2表-3表7-4表7-5表7-6变电所土建工程验评范围项目划分表表8—1表8-2变电所土建工程验评范围项目划分表表9-1表9-2变电所土建工程验评范围项目划分表表10-1表10-2变电所土建工程验评范围项目划分表表11-1变电所土建工程验评范围项目划分表表12—1表12-2。

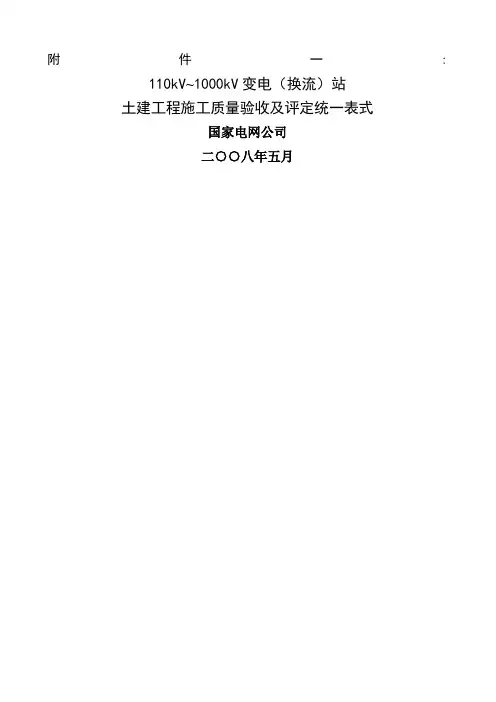

附件一: 110kV~1000kV变电（换流）站土建工程施工质量验收及评定统一表式国家电网公司二○○八年五月目次编制说明表格填写说明质量验收及评定范围表说明变电站质量验收及评定范围（标准表）换流站质量验收及评定范围（标准表）一、检验批验收及工程评定统一表式1. 检验批标准表样及附件表2. 分项工程质量验收记录表3. 分部（子分部）工程质量验收记录表4. 单位（子单位）工程质量验收记录及评定表5. 通用建筑部分5.2 单位工程定位放线5.3 土石方与基坑工程5.4 地基处理与桩基工程5.5 地下建筑防水工程5.6 砌体工程5.7 混凝土结构工程5.8 钢结构工程5.9 地面与楼面工程5.10 抹灰工程5.11 门窗工程5.12 吊顶工程5.13 轻质隔墙工程5.14 饰面板（砖）工程5.15 幕墙工程5.16 涂饰工程5.17 裱糊工程5.18 装饰装修细部工程5.19 屋面工程5.20 建筑给水与排水工程5.21 建筑电气工程5.22 通风与空调工程5.23 电梯工程6 屋外配电装置土建工程6.2 构架6.3 基础与设备支架6.4 电缆沟道与直埋电缆排管6.5 独立避雷针7 水工建（构）筑物工程7.2 水池7.3 水泵房下部结构7.4 沉井8 屋外附属工程8.2 站内外道路工程8.3 护坡工程9 附录附录B 预埋件制作、安装质量标准附录C 钢筋焊接接头质量标准附录D 混凝土强度评定标准附录 E 钢结构焊缝内部质量检测以及高强螺栓连接副紧固质量检测标准二、补充检验批记录表编制说明本表式为国家电网公司企业标准《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）的配套使用表式。

本表式适用于110kV～1000kV变电（换流）站土建工程（包括新建、扩建、改建）施工质量检查、试验、验收和单位工程质量评定，相应电压等级的开关站、串补站土建工程遵照使用。

110kV以下变电（换流）站等土建工程的施工质量检查、验收和单位工程质量评定，可参照使用。

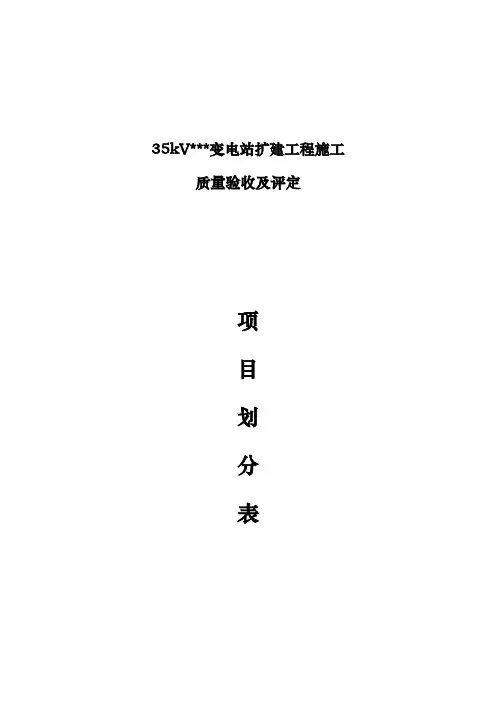

35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规范和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。

本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规范及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。

**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。

检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的内容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。

检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。

分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。

分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。

如模板分项、混凝土分项等。

分部工程按专业性质、建筑部位确定的各分项工程的汇总。

工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表(电气安装部分)工程编号工程项目名称性质质检机构验评范围质量验评及签证表编号（DL/T）单位工程分部工程分项工程施工单位监理单位班组施工队项目部1 主变压器系统设备安装√√√5161.1-表4.0.31 主变压器安装√√√5161.1-表4.0.21 主变压器本体安装√√√√5161.3-表1.0.3-12 主变压器器身检查主要√√√√5161.3-表1.0.3-23 主变压器附件安装√√√√5161.3-表1.0.3-34 主变压器注油及密封试验主要√√√√5161.3-表1.0.3-45 主变压器整体检查主要√√√√5161.3-表1.0.3-52 主变压器系统附属设备安装√√√5161.1-表4.0.21 控制柜及端子箱检查安装√√5161.8-表4.0.22 主变压器带电试运主要√√√5161.3-表4.0.92 主控及直流设备安装√√√5161.1-表4.0.31 主控设备安装√√√5161.1-表4.0.21 控制及保护和自动化屏安装√√5161.8-表1.0.2 5161.8-表5.0.22 直流屏及充电设备安装√√5161.13-表2.0.23 二次回路检查及接线√√5161.8-表7.0.2 2 蓄电池组安装√√√5161.1-表4.0.21 蓄电池安装√√√√5161.9-表1.0.2 5161.9-表2.0.22 充放电及容量测定√√√√5161.9-表3.0.3 5161.9-表3.0.43 35kV配电装置安装√√√5161.1-表4.0.31 主母线安装√√√5161.1-表4.0.21 绝缘子串安装√√5161.4-表2.0.22 软母线安装√√√√5161.4-表7.0.23 基础设备支架安装√√5165.2-表1.0.1 工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部4 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.26 端子箱安装√√5161.8-表4.0.2 2 电压互感器及避雷器安装√√√√5161.1-表4.0.21 避雷器安装√√5161.2-表6.0.22 电压互感器安装√√5161.3-表3.0.23 基础设备支架安装√√5165.2-表1.0.14 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 端子箱安装√√5161.8-表4.0.26 引下线及跳线安装√√√√5161.4-表7.0.2 3 进线间隔安装√√√5161.1-表4.0.21 基础设备支架安装√√5165.2-表1.0.12 隔离开关及接地开关安装√√√√5161.2-表5.0.13 端子箱安装√√5161.8-表4.0.24 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.25 引下线及跳线安装√√√√5161.4-表7.0.2410kV配电装置安装（配电柜及母线桥）√√√5161.1-表4.0.3 1 配电柜安装√√5161.1-表4.0.11 母线安装主要√√√√5161.4-表3.0.22 断路器检查主要√√√√5161.2-表3.0.25161.2-表4.0.13 二次回路检查接线√√5161.8-表7.0.24 固定式高压成套配电柜安装√√√5161.1-表4.0.2工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部2 母线安装主要√√√√5161.4-表3.0.21 支柱绝缘子安装5161.4-表2.0.32 母线安装主要√√√√5161.4-表3.0.23 10KV高压配电装置带电试运√√5161.1表5.0.5-15 无功补偿装置安装√√√5161.1-表4.0.31 电抗器安装√√√5161.1-表4.0.21 电抗器安装主要√√√√5161.3-表1.0.22 电容器安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 隔离开关及接地开关安装主要√√√√5161.2-表5.0.11 隔离开关及接地开关安装主要√√√√5161.2-表5.0.1 6 全站电缆施工√√√5161.1-表4.0.31 电缆管配制及敷设√√√5161.1-表4.0.21 电缆管配制及敷设√√5161.5-表1.0.22 电缆敷设√√√5161.1-表4.0.21 屋内电缆敷设√√5161.5-表2.0.22 屋外电缆敷设√√5161.5-表2.0.33 电力电缆终端头制作及安装√√√5161.1-表4.0.21 电力电缆终端制作及安装√√5161.5-表3.0.24 控制电缆终端制作及安装√√√5161.1-表4.0.21 控制电缆终端制作及安装√√5161.5-表3.0.3（土建部分项目划分表）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 综合楼√√√√表3.0.18-（4～8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.7表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 混凝土外观及结构尺寸偏差√√表5.10.804 沟道√√√表3.0.18-301 沟道垫层√√表3.0.18-201 垫层√√表5.12.702 沟道模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 沟道钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 沟道砌体√√表3.0.18-201 沟道砌体√√表7.3.105 沟道混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土沟道外观尺寸偏差√√表7.3.806 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.107 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.108 盖板钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.509 盖板混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土盖板外观尺寸偏差√√表7.3.1510 钢盖板制作√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢盖板制作√√表7.3.1611 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1705 主变基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.6.102 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.6.706 支架基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.2.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.2.1002 主体工程√√√表3.0.18-301 混凝土结构√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.802 砌体工程√√√表3.0.18-301 砖砌体√√表3.0.18-201 砖砌体√√表5.9.103 建筑装饰装修√√√表3.0.18-301 地面√√√表3.0.18-301 基层√√表3.0.18-201 基层√√表5.12.802 面层√√表3.0.18-201 面层√√表5.12.17、2202 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 门窗√√√表3.0.18-301 木门安装√√表3.0.18-201 木门安装√√表5.14.202 金属门窗安装√√表3.0.18-201 金属门窗安装√√表5.14.3、403 特种门安装√√表3.0.18-201 特种门安装√√表5.14.704 饰面砖√√√表3.0.18-301 饰面砖粘贴√√表3.0.18-201 饰面砖粘贴√√表5.17.205 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.106 细部√√√表3.0.18-301 护栏和扶手制作与安装√√表3.0.18-201 护栏和扶手制作与安装√√表5.20.404 建筑屋面√√√表3.0.18-301 屋面找平层√√表3.0.18-201 屋面找平层√√表5.21.102 屋面卷材防水层√√表3.0.18-201 屋面卷材防水层√√表5.21.303 屋面涂膜防水层√√表3.0.18-201 屋面涂膜防水层√√表5.21.404 屋面细石混凝土防水层√√表3.0.18-201 屋面细石混凝土防水层√√表5.21.5表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 屋面工程细部构造√√表3.0.18-201 屋面工程细部构造√√表5.21.1006 架空屋面√√表3.0.18-201 架空屋面√√表5.21.1105 建筑给水、排水√√√表3.0.18-301 室内给水系统√√√表3.0.18-301 室内给水管道及配件安装√√表3.0.18-201 室内给水管道及配件安装√√表5.23.102 室内排水系统√√√表3.0.18-301 室内排水管道及配件安装√√表3.0.18-201 室内排水管道及配件安装√√表5.23.402 雨水管道及配件安装√√表3.0.18-201 雨水管道及配件安装√√表5.23.503 卫生器具及配件安装√√√表3.0.18-301 卫生器具安装√√表3.0.18-201 卫生器具安装√√表5.23.602 卫生器具给水配件安装√√表3.0.18-201 卫生器具给水配件安装√√表5.23.703 卫生器具排水配件安装√√表3.0.18-201 卫生器具排水配件安装√√表5.23.806 建筑电气√√√表3.0.18-301 电气照明安装工程√√√表3.0.18-301 动力、照明配电箱（盘）安装√√表3.0.18-201 动力、照明配电箱（盘）安装√√表5.24.102 电线导管、电缆导管和线槽敷设√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 电线导管、电缆导管和线槽敷设√√表5.24.203 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.304 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.505 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 专用灯具安装√√表3.0.18-201 专用灯具安装√√表5.24.707 开关、插座安装√√表3.0.18-201 开关、插座安装√√表5.24.808 建筑物照明通电试运行√√表3.0.18-201 建筑物照明通电试运行√√表5.24.907 通风与空调工程√√√表3.0.18-301 通风机安装√√表3.0.18-201 通风机安装√√表5.25.508 支架安装√√√表3.0.18-301 支架吊装√√表3.0.18-201 支架吊装√√表6.4.402 事故油池及排油管√√√√表3.0.18-（4～6、8）01 事故油池及排油管√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表5.10.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.805 砌体√√表3.0.18-201 砖砌体√√表5.9.106 抹灰√√表3.0.18-201 一般抹灰√√表5.13.107 排油管道安装√√表3.0.18-201 排油管道安装√√表8.3.103站区道路、电缆沟、照明及其他工程√√√√表3.0.18-（4～8）01 地基工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋混凝土预制桩(打桩) √√表5.4.2002 站区道路√√√表3.0.18-301 路基√√表3.0.18-201 路基√√表7.2.102 基层√√表3.0.18-201 基层√√表7.2.2~表7.2.603 面层√√表3.0.18-201 混凝土施工√√表5.10.702 水泥混凝土路面√√表7.2.704 预制块（地砖）路面√√表3.0.18-201 预制块（地砖）路面√√表7.2.903 电缆沟√√√表3.0.18-301 砖砌体沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.8表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 沟道砌筑√√表3.0.18-201 沟道砌筑√√表7.3.106 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 混凝土沟道√√√表3.0.18-201 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.803 盖板制作与安装√√√表3.0.18-301 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.102 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.15表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位04 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1704 站区照明√√√表3.0.18-301 电缆沟内电缆敷设√√表3.0.18-201 电缆沟内电缆敷设√√表7.4.202 配电箱(盘)安装√√表3.0.18-201 配电箱(盘)安装√√表5.24.103 电线导管、电缆管线槽敷设安装√√表3.0.18-201 电线导管、电缆管线槽敷设安装√√表7.4.404 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.305 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.507 建筑物景观照明灯和庭院灯安装√√表3.0.18-201 建筑物景观照明灯和庭院灯安装√√表7.4.808 照明通电试运行√√表3.0.18-201 照明通电试运行√√表5.24.904 消防水池√√√√表3.0.18-（4～6、8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸偏差√√表5.10.802 主体工程√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 钢结构制作（安装）焊接√√表3.0.18-201 钢结构制作（安装）焊接√√表5.11.103 建筑装饰装修√√√表3.0.18-301 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.105 站区给水、排水√√√√表3.0.18-（4～8）01 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 站区给水√√√表3.0.18-301 给水管道安装√√表3.0.18-201 给水管道安装√√表8.2.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 站区排水√√√表3.0.18-301 排水管道√√√表3.0.18-301 排水管道安装√√表3.0.18-201 排水管道安装√√表8.3.102 排水管沟及井池√√表3.0.18-201 排水管沟及井池√√表8.3.202 砖砌沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 砖砌沟道√√表3.0.18-201 砖砌沟道√√表7.3.103 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.103 污水处理（化粪池）表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 砖砌体√√表3.0.18-201 砖砌体√√表5.9.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.104 盖板制作与安装√√√表3.0.18-301 盖板模板√√表3.0.18-201 盖板模板安装√√表7.3.902 盖板模板拆除√√表5.10.302 盖板钢筋√√表3.0.18-201 盖板钢筋加工√√表5.10.402 盖板钢筋安装√√表5.10.503 盖板混凝土√√表3.0.18-201 盖板混凝土施工√√表5.10.702 盖板混凝土外观及结构尺寸√√表7.3.1504 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.17。

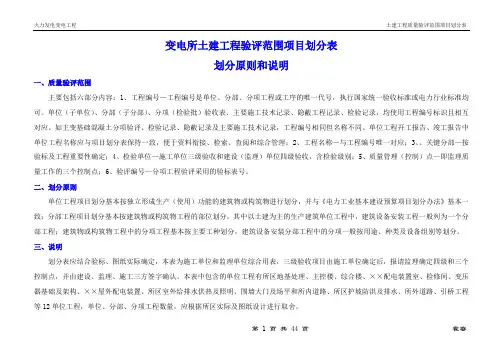

变电所土建工程验评范围项目划分表划分原则和说明一、质量验评范围主要包括六部分内容：1、工程编号—工程编号是单位、分部、分项工程或工序的唯一代号，执行国家统一验收标准或电力行业标准均可。

单位（子单位）、分部（子分部）、分项（检验批）验收表、主要施工技术记录、隐蔽工程记录、检验记录，均使用工程编号标识且相互对应。

如主变基础混凝土分项验评、检验记录、隐蔽记录及主要施工技术记录，工程编号相同但名称不同。

单位工程开工报告、竣工报告中单位工程名称应与项目划分表保持一致，便于资料衔接、检索、查阅和综合管理；2、工程名称—与工程编号唯一对应；3、、关键分部—按验标及工程重要性确定；4、检验单位—施工单位三级验收和建设（监理）单位四级验收，含检验级别；5、质量管理（控制）点—即监理质量工作的三个控制点；6、验评编号—分项工程验评采用的验标表号。

二、划分原则单位工程项目划分基本按独立形成生产（使用）功能的建筑物或构筑物进行划分，并与《电力工业基本建设预算项目划分办法》基本一致；分部工程项目划分基本按建筑物或构筑物工程的部位划分，其中以土建为主的生产建筑单位工程中，建筑设备安装工程一般列为一个分部工程；建筑物或构筑物工程中的分项工程基本按主要工种划分，建筑设备安装分部工程中的分项一般按用途、种类及设备组别等划分。

三、说明划分表应结合验标、图纸实际确定，本表为施工单位和监理单位综合用表，三级验收项目由施工单位确定后，报请监理确定四级和三个控制点，并由建设、监理、施工三方签字确认。

本表中包含的单位工程有所区地基处理、主控楼、综合楼、××配电装置室、检修间、变压器基础及架构、××屋外配电装置、所区室外给排水供热及照明、围墙大门及场平和所内道路、所区护坡防洪及排水、所外道路、引桥工程等12单位工程，单位、分部、分项工程数量，应根据所区实际及图纸设计进行取舍。

变电所土建工程验评范围项目划分表表1—1变电所土建工程验评范围项目划分表表2—1表2-2表2-3表2-4表2-5表2-6变电所土建工程验评范围项目划分表表3—1表3-2表3-3表3-4表3-5表3-6变电所土建工程验评范围项目划分表表4—1表4-2表4-3表4-4表4-5表4-6变电所土建工程验评范围项目划分表表5—1表5-2表5-3表5-4表5-5表5-6变电所土建工程验评范围项目划分表表6—1表6—2表6-3变电所土建工程验评范围项目划分表表7—1表7-2表-3表7-4表7-5表7-6变电所土建工程验评范围项目划分表表8—1表8-2变电所土建工程验评范围项目划分表表9-1表9-2变电所土建工程验评范围项目划分表表10-1表10-2变电所土建工程验评范围项目划分表表11-1变电所土建工程验评范围项目划分表表12—1表12-2（注：文件素材和资料部分来自网络，供参考。

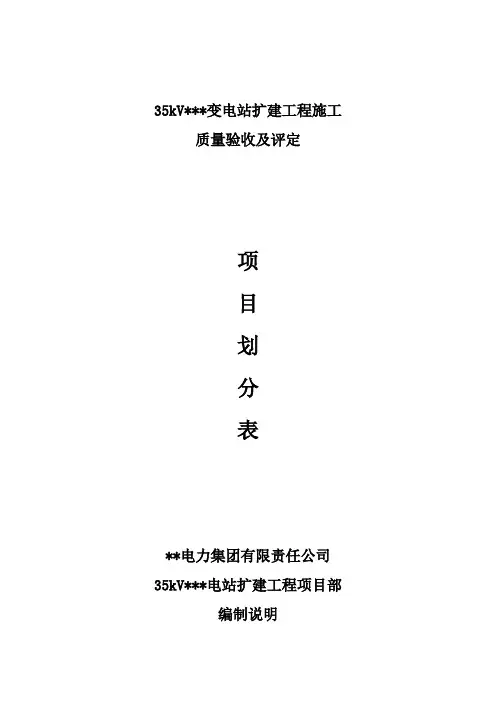

35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。

本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。

**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。

检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。

检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。

分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。

分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。

如模板分项、混凝土分项等。

分部工程按专业性质、建筑部位确定的各分项工程的汇总。

工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表(电气安装部分)表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）。

郭家坝110千伏变电站间隔（水磨、杨柳坪）扩建工程施工质量验收及评定范围划分表中国铁建电气化局集团成都指挥部编制时间：年月日1、工程概况变电站西北面围墙外扩28.5米，变电站东北侧围墙外扩7米。

整站呈规则长方形布置。

扩建后变电站长宽分别为94×71米，变电站围墙内占地面积为6674平方米。

110kV侧扩建出线间隔3个、分段间隔1个、母线间隔2个；改造出线间隔2个、主变进线间隔2个；预留出线间隔1个；完善扩建部分二次接线；拆除原有直流系统，本期更换一套220V直流电源，系统含4块20A充电模块，200Ah蓄电池；拆除现有1#、2#构架避雷针；新建1#、2#、5#、6#构架避雷针；新建生活、办公楼一栋；完善站内道路及室外二次电缆沟。

2、编制目的为规范现场施工工艺，全面控制施工作业过程中各道工序的质量问题，特编制本范围划分表3、编制依据《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168—2002《建设工程质量管理条例》中华人民共和国国务院令第279号《建筑工程施工质量验收统一标准》GB50300-2011《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17—2002《国家电网公司基建质量管理规定》国网（基建/2）112-2014郭家坝110千伏变电站间隔（水磨、杨柳坪）扩建工程施工组织设计土建工程施工质量验收及评定范围划分表工程名称：郭家坝110千伏变电站间隔（水磨、杨柳坪）扩建工程工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 生活、办公楼√√√√0001 地基与基础√√√√01 定位及高程控制√√√√01 单位工程定位放线√√01 单位工程定位放线√√表5.2.102 土石方工程√√√√01 土石方开挖√√01 土方开挖√√表5.3.102 土方回填√√01 土方回填√√表5.3.206 建筑混凝土基础√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 基础模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.303 基础钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 基础混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 普通混凝土施工√√表5.7.703 现浇混凝土结构外观及尺寸偏差√√表5.7.907 建筑砌体基础√√√√01 砌体基础√√01 砌体基础√√表5.6.1、表5.6.3~表5.6.402 主体结构√√√01 混凝土结构√√√01 模板√√01 模板安装√√表5.7.1~表5.7.201 模板拆除√√02 钢筋√√01 钢筋加工√√表5.7.4工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 钢筋安装√√表5.7.501 混凝土原材料及配合比√√表5.7.602 混凝土施工√√表5.7.7~表5.7.803 混凝土外观及结构尺寸√√表5.7.9~表5.7.1003 砌体工程01 砖砌体√√01 砖砌体√√表5.6.105 填充墙砌体√√01 填充墙砌体√√表5.6.503 建筑装饰装修√√03 抹灰与勾缝√√01 一般抹灰√√01 一般抹灰√√表5.10.102 装饰抹灰√√01 装饰抹灰√√表5.10.203 清水砌体勾缝√√01 清水砌体勾缝√√表5.10.304 门窗√√01 木门窗制作与安装√√01 木门窗制作√√表5.11.102 木门窗安装√√表5.11.202 金属门窗安装√√01 金属门窗安装√√表5.11.3~表5.11.505 门窗玻璃安装√√01 门窗玻璃安装√√表5.11.907 饰面板（砖）√√01 饰面板安装√√01 饰面板安装√√表5.14.102 饰面砖粘贴√√01 饰面砖粘贴√√表5.14.209 涂饰√√01 水性涂料涂饰√√01 水性涂料涂饰√√表5.16.1 11 细部√√02 窗帘盒和窗台板制作与安装√√01 窗帘盒和窗台板制作与安装√√表5.18.203 门窗套制作与安装√√工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 门窗套制作与安装√√表5.18.304 护栏和扶手制作与安装√√01 护栏和扶手制作与安装√√表5.18.401 00 04 建筑屋面√√00 √√01 屋面找平层√√01 屋面找平层√√表5.19.102 屋面保温层√√01 屋面保温层√√表5.19.203 屋面卷材防水层√√01 屋面卷材防水层√√表5.19.306 屋面密封材料嵌缝√√01 屋面密封材料嵌缝√√表5.19.605 建筑给水及排水√√01 室内给水系统√√01 室内给水管道及配件安装√√01 室内给水管道及配件安装√√表5.20.103 室内给水设备安装√√01 室内给水设备安装√√表5.20.302 室内排水系统√√01 室内排水管道及配件安装√√01 室内排水管道及配件安装√√表5.20.402 雨水管道及配件安装√√01 雨水管道及配件安装√√表5.20.503 卫生器具安装√√工程编号工程项目名称验收单位本标准编号单位工程子单位工程 分部工程子分部工程 分项工程检验批施工单位 勘察单位 设计单位 监理单位 建设单位01 室内电线导管、电缆导管和线槽敷设√ √ 表5.21.203电线、电缆穿管和线槽敷线√ √ 01 电线、电缆穿管和线槽敷线 √ √ 表5.21.605灯具安装√ √ 01 普通灯具安装 √ √ 表5.21.8 02 专用灯具安装 √ √ 表5.21.906开关、插座安装√ √ 01 开关、插座安装 √ √ 表5.21.1107建筑物照明通电试运行√ √ 01 建筑物照明通电试运行√√表5.21.1205110kV 屋外配电装置构筑物 √ √ √ √ 0001地基与基础 √ √ √ √ 01定位及高程控制*√ √ √ √01卫生器具安装√ √ 01 卫生器具安装 √ √ 表5.20.602卫生器具给水配件安装√ √ 01 卫生器具给水配件安装 √ √ 表5.20.703卫生器具排水管道安装√ √ 01 卫生器具排水管道安装√ √ 表5.20.806建筑电气√ √ 01电气动力、照明安装 √ √ 01动力、照明配电箱(盘)安装√ √ 01 动力、照明配电箱(盘)安装 √√ 表5.21.102电线导管、电缆导管和线槽敷设 √√02 土石方工程* √√√√06 构支架基础（包括构架、支架、围栏基础）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 模板√√01 设备基础模板安装√√表6.3.102 模板拆除√√表5.7.303 钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 混凝土√√01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.703 设备基础混凝土外观及尺寸偏差√√表6.3.707 设备基础（包括断路器、电容器、电抗器、端子箱等基础）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 设备基础模板√√01 设备基础模板安装√√表6.3.1工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位05 00 01 07 02 02 模板拆除√√表5.7.303 设备基础钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 设备基础混凝土√√01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.703 设备基础混凝土外观及尺寸偏差√√表6.3.708 独立避雷针基础√√√√（分项、检验批划分同设备基础）02 主体结构√√√01 构架制作安装√√√（分项、检验批划分同变压器基础及构支架工程的构架制作安装）03 支架安装√√√01 钢结构焊接√√01 钢结构制作(安装)焊接√√表5.8.103 支架组装√√01 支架组装√√表5.8.5、表5.8.704 设备支架安装√√01 设备支架安装√√表6.3.1204 避雷针制作安装√√√02 紧固件连接√√01 紧固件连接√√表5.8.2、表5.8.303 避雷针组装√√01 避雷针组装√√表6.5.405 避雷针安装√√01 避雷针安装√√表6.5.606 屋外电缆沟√√√√0001 地基工程√√√√01 定位及高程控制* √√√√表5.7.102 土石方工程* √√√√表5.7.302 电缆沟结构√√√√工程编号工程项目名称验收单位本标准编号单位工程子单位工分部工程子分部工分项工程检验批施工单位勘察单位设计单位监理单位建设单位程程06 00 02 0001 垫层√√01 垫层√√表5.9.4、表5.9.702 模板√√01 沟道模板安装√√表6.4.902 模板拆除√√表5.7.303 钢筋√√01 钢筋加工√√表5.7.402 沟道钢筋安装√√表6.4.504 电缆沟混凝土√√01 混凝土原材料及配合比√√表5.7.602 混凝土施工√√表5.7.7、表5.7.803 沟道混凝土结构外观及尺寸偏差√√表6.4.805 沟道砌筑√√01 砖砌沟道砌筑√√表6.4.103 沟道装饰装修√√0001 抹灰√√01 一般抹灰√√表5.10.104 盖板制作、安装√√0004 沟道盖板安装√√01 沟道盖板安装√√表6.4.1710 围墙及大门√√√√00 围墙及大门√√√√01 围墙基础及排水沟√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√07 素混凝土基础（挡土墙）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 挡土墙模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.303 挡土墙混凝土√√工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 混凝土原材料及配合比设计√√表5.7.602 混凝土施工√√表5.7.7、表5.7.803现浇混凝土结构外观及尺寸偏差√√表5.7.902 围墙结构√√√01 砌体工程√√√02 砌体工程√√01 砌体工程√√表5.6.1~表5.6.403 围墙装饰及大门√√01 抹灰与勾缝√√01 一般抹灰√√01 一般抹灰√√表5.10.102 装饰抹灰√√01 装饰抹灰√√表5.10.203 清水砌体勾缝√√01 清水砌体勾缝√√表5.10.302 涂饰√√01 水性涂料涂饰√√01 水性涂料涂饰√√表5.16.103 大门√√01 大门安装√√01 平开门、伸缩门安装√√表5.11.3、表5.11.711 站内道路√√√√01 站内道路√√√√01 道路基础√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√03 路基√√√√01 路基√√01 路基√√表8.2.102 道路结构√√√00工程编号工程项目名称验收单位本标准编号单位工程子单位工程 分部工程子分部工程 分项工程检验批施工单位 勘察单位 设计单位 监理单位 建设单位02 普通混凝土施工 √ √ 表5.7.7 03 水泥混凝土路面√ √ 表8.2.703 路缘石√ √ 01 路缘石√√表8.2.1012屋外场地工程 √ √ √ 01场地平整及地面 √√ √01地基与基础工程 √ √ √ √ 01 定位及高程控制* √ √ √ √ 02土石方工程 √ √ √ √ 01挖方√ √01 开挖 √ √ 表5.3.1、表5.3.302填方√ √ 01 土方回填√√表5.3.202场地地面 √ √ √ 0001基层 √ √基层 √ √ 表5.9.1~表5.9.702面层√ √01 面层 √√ 表5.9.11、表5.9.12表5.9.14、01基层√ √01 基层 √ √ 表8.2.2~表8.2.602面层√ √ 01 混凝土原材料及配合比√√表5.7.6表5.9.16 02 屋外场地照明√√√√表5.7.302 电气照明√√0001 电线导管、电缆导管和线槽敷设√√01 室外电线导管、电缆导管和线槽敷设√√表5.21.302 电线、电缆穿管和线槽敷设√√01 电线、电缆穿管和线槽敷设√√表5.21.603 灯具安装√√01 灯具安装√√表5.21.8~表5.21.1005 照明通电试运行√√01 照明通电试运行√√表5.21.1206 接地装置安装√√01 接地装置安装√√表5.21.1313 室外给排水及雨污水系统建、构筑物√√√√00 室外给水、排水管道√√√√工程编号工程项目名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位13 00 01 地基与基础√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√04 混凝土基础√√√√（分项、检验批划分同办公楼建筑混凝土基础）05 垫层基础√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.402 室外给水管网00 √√01 室外给水管道安装√√01 室外给水管道安装√√表5.20.903 室外给水管沟及井室√√01 室外给水管沟及井室√√表5.20.1103 室外排水管网√√0001 室外排水管道安装√√01 室外排水管道安装√√表5.20.1202 室外排水管沟及井室√√01 室外排水管沟及井室√√表5.20.13。

变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
变电站工程质量验收及评定范围表
31
变电站工程质量验收及评定范围表
32
34
变电站工程质量验收及评定范围表
36
变电站工程质量验收及评定范围表
37
39
变电站工程质量验收及评定范围表
40
41
变电站工程质量验收及评定范围表
42
43
变电站工程质量验收及评定范围表
44
45
变电站工程质量验收及评定范围表
46
47
48。

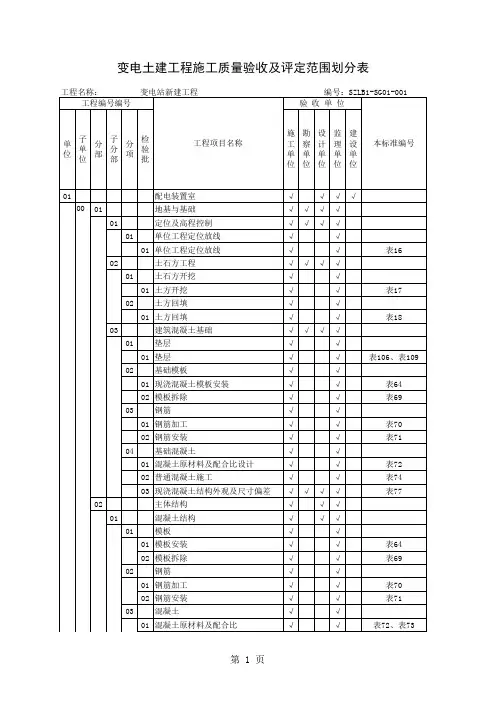

变电站土建工程施工质量验收及评定范围划分表本文是一份土建工程施工质量验收及评定范围划分表，旨在规范工程验收的标准。

以下是对该表格的小幅度修改和格式调整。

工程名称：110kV变电站工程编号：001工程项目名称 | 验收单位 | 施工单位 | 勘察单位 | 设计单位| 监理单位 | 建设单位 | 标准编号 |01主控楼（联合楼）| √ | √ | √ | √ | | | Q/GDW183-2008 |01地基与基础| √ | √ | √ | √ | | | Q/GDW183-2008 |01定位及高程控制| √ | √ | √ | √ | | | Q/GDW183-2008 |01单位工程定位放线| √ | √ | | | | | Q/GDW183-2008 |02土石方工程| √ | √ | √ | √ | | | Q/GDW183-2008 |01土石方开挖| √ | √ | | | | | Q/GDW183-2008 |01土方开挖| √ | √ | | | | | Q/GDW183-2008 |02土方回填| √ | √ | | | | | Q/GDW183-2008 |01垫层| √ | √ | | | | | Q/GDW183-2008 |02基础模板| √ | √ | | | | | Q/GDW183-2008 |01现浇混凝土模板安装| √ | √ | | | | | Q/GDW183-2008 | 02模板拆除| √ | √ | | | | | Q/GDW183-2008 |03基础钢筋| √ | √ | | | | | Q/GDW183-2008 |01钢筋加工| √ | √ | | | | | Q/GDW183-2008 |02钢筋安装| √ | √ | | | | | Q/GDW183-2008 |04基础混凝土| √ | √ | √ | √ | | | Q/GDW183-2008 |01混凝土原材料及配合比设计| √ | | | √ | | | Q/GDW183-2008 |03普通混凝土施工| √ | √ | | | | | Q/GDW183-2008 |03现浇混凝土结构外观及尺寸偏差| √ | √ | √ | √ | √ | √ | Q/GDW183-2008 |01设备基础垫层| √ |√ | | | | | Q/GDW183-2008 |02设备基础模板| √ | √ | | | | | Q/GDW183-2008 |01设备基础模板安装| √ | √ | | | | | Q/GDW183-2008 |02模板拆除| √ | √ | | | | | Q/GDW183-2008 |04设备基础混凝土| √ | √ | √ | √ | | | Q/GDW183-2008 |01混凝土原材料及配合比设计| √ | | | √ | | | Q/GDW183-2008 |02混凝土施工| √ | √ | | | | | Q/GDW183-2008 |03设备基础混凝土外观及尺寸| √ | √ | √ | √ | √ | √ |Q/GDW183-2008 |10室内沟道| √ | √ | √ | √ | | | Q/GDW183-2008 |01沟道垫层| √ | √ | | | | | Q/GDW183-2008 |以上表格是针对110kV变电站工程的施工质量验收及评定范围划分表。
