3Cr13和9Cr18对比
3Cr139Cr18抗拉强度(Mpa)≥735（淬火+回火）755（退火）
条件屈服强度(Mpa)≥540（淬火+回火）
伸长率%≥12（淬火+回火）14（退火）断面收缩率%≥40（淬火+回火）27.5（退火）
冲击功（J）≥24（淬火+回火） 1.57（100千焦每平方米）
≤235HB（退火）≤255HB(退火)硬度
≥217HB（淬火+回火）≥55HV（淬火+回火）热处理规范退火：800-900℃缓冷℃或750℃快冷退火：800-920℃缓冷
淬火：920-980℃油冷淬火：1000-1050℃油冷
回火：600-750℃快冷回火：200-300℃油、空冷金相组织马氏体相马氏体相
交货状态一般为热处理状态交货一般为热处理状态交货
特性及适用范围作刀具、喷嘴、阀座、阀门用作不锈钢片机械刃具及剪切刀具、手术刀片、高耐磨设备零件
零件。
马氏体不锈钢1、常用马氏体不锈钢的钢号、化学成分和性能特点。
1、Cr13型（1）此类钢的化学成分见表2-8表2-81Cr13,2Cr13,3Cr13,4Cr13钢的化学成分，%①①GB1220-92(2)力学性能1Cr13,2Cr13,3Cr13,4Cr13 钢的力学性能分别见表2-9至表2-16。
表2-91Cr13钢的室温力学性能①摘自GB1220，硬度为退火或高温回火后的数值②实际生产检验值，钢材截面尺寸≤60mm表2-101Cr13钢的高温力学性能表2-112Cr13钢的室温力学性能①摘自GB1220，硬度为退火或高温回火后的数值；②实际生产检验值，钢材截面尺寸≤60mm，硬度为退火后硬度值。
表2-122Cr13钢的高温力学性能表2-133Cr13钢的室温力学性能①摘自GB1220，括号内硬度系退火或高温回火后的布氏硬度；②实际生产检验值。
表2-143Cr13钢的高温力学性能表2-154Cr13钢的室温力学性能①摘自GB1220；②实际生产检验值。
表2-164Cr13钢的高温力学性能（3）耐蚀性能1Cr13,2Cr13,3Cr13,4Cr13 钢均具有不锈性。
在室温的稀硝酸以及弱有机酸中也有一定耐蚀性。
1Cr13和2Cr13钢在某些介质中的耐蚀性能见表2-17和表2-18表2-171Cr13钢的耐蚀性能表2-182Cr13钢的耐蚀性能（4）工艺性能包括冷、热加工性能、热处理性能及焊接性能。
1Cr13钢的冷塑性及深冲性、抛光性和切削加工性能均良好，其板材厚度与深冲度的关系见图2-49。
它的热加工温度以850-1200℃为宜，随后需灰冷或砂冷。
它的焊接性能与0Cr13相近，焊后若焊缝需进行机加工时，应进行退火处理。
1Cr13钢的热处理工艺见表2-19。
图2-49表2-191Cr13钢的热处理工艺2Cr13钢冷塑性变形性能、深拉和深冲性以及切削加工性均尚好，它的热加工温度以850-1200℃为宜，随后需砂冷或及时进行退火处理。

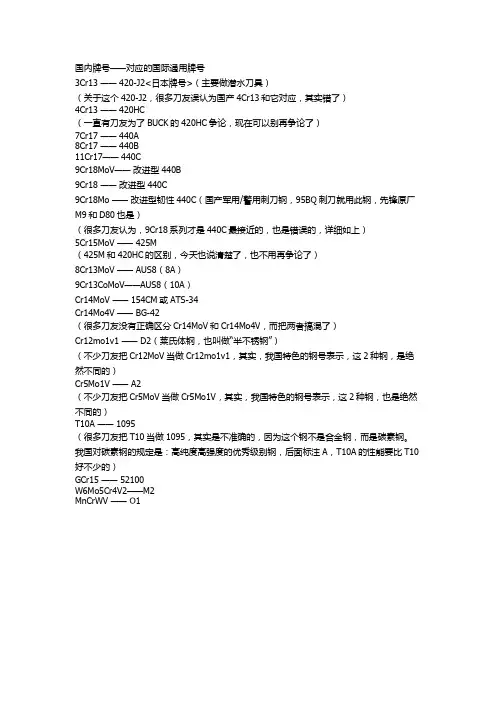

国内牌号——对应的国际通用牌号3Cr13 —— 420-J2<日本牌号>（主要做潜水刀具）（关于这个420-J2，很多刀友误认为国产4Cr13和它对应，其实错了）4Cr13 —— 420HC（一直有刀友为了BUCK的420HC争论，现在可以别再争论了）7Cr17 —— 440A8Cr17 —— 440B11Cr17—— 440C9Cr18MoV——改进型440B9Cr18 ——改进型440C9Cr18Mo ——改进型韧性440C（国产军用/警用刺刀钢，95BQ刺刀就用此钢，先锋原厂M9和D80也是）（很多刀友认为，9Cr18系列才是440C最接近的，也是错误的，详细如上）5Cr15MoV —— 425M（425M和420HC的区别，今天也说清楚了，也不用再争论了）8Cr13MoV —— AUS8（8A）9Cr13CoMoV——AUS8（10A）Cr14MoV —— 154CM或ATS-34Cr14Mo4V —— BG-42（很多刀友没有正确区分Cr14MoV和Cr14Mo4V，而把两者搞混了）Cr12mo1v1 —— D2（莱氏体钢，也叫做“半不锈钢”）（不少刀友把Cr12MoV当做Cr12mo1v1，其实，我国特色的钢号表示，这2种钢，是绝然不同的）Cr5Mo1V —— A2（不少刀友把Cr5MoV当做Cr5Mo1V，其实，我国特色的钢号表示，这2种钢，也是绝然不同的）T10A —— 1095（很多刀友把T10当做1095，其实是不准确的，因为这个钢不是合金钢，而是碳素钢。
我国对碳素钢的规定是：高纯度高强度的优秀级别钢，后面标注A，T10A的性能要比T10好不少的）GCr15 —— 52100W6Mo5Cr4V2——M2MnCrWV —— O1。
3cr13成分标准
3Cr13是一种不锈钢材料，它的成分标准可以按照以下方式解释：
1. 碳含量（C）：3Cr13中的碳含量约为0.26-0.35%，碳是提高钢材硬度和强度
的关键元素。
2. 铬含量（Cr）：3Cr13中的铬含量约为12-14%，铬是不锈钢的主要合金元素，能够提供耐腐蚀性和抗氧化能力。
3. 硅含量（Si）：3Cr13中的硅含量约为0.8%以下，硅可以提高钢材的强度和硬度。
4. 锰含量（Mn）：3Cr13中的锰含量约为1%以下，锰可以提高钢材的韧性和强度。
5. 磷含量（P）：3Cr13中的磷含量约为0.04%以下，磷是一种杂质元素，高含量
可能对钢材的性能产生不利影响。
6. 硫含量（S）：3Cr13中的硫含量约为0.03%以下，硫也是一种杂质元素，高含
量可能对钢材的加工性能和耐腐蚀性产生不利影响。
需要注意的是，3Cr13的成分标准可能会因不同的制造商和国家标准而略有不同，以上数据仅供参考。
如果您有特定需求，建议参考相关的标准文献或与制
造商进行进一步咨询。
3cr13不锈钢板3Cr13不锈钢板：性能特点、应用领域及加工工艺摘要：本文介绍了3Cr13不锈钢板的性能特点、应用领域以及相关的加工工艺。
3Cr13不锈钢板是一种常用的不锈钢材料，具有良好的耐腐蚀性、耐磨性和加工性能。
它在船舶制造、化工工业、食品加工等领域有着广泛的应用。
文章还介绍了3Cr13不锈钢板的加工工艺，包括切割、焊接和表面处理等方面。
1. 引言不锈钢作为一种重要的材料，广泛应用于各个领域。
其中，3Cr13不锈钢板作为一种常用的不锈钢材料，具有许多优良的性能和应用领域。
本文将对3Cr13不锈钢板的性能、应用和加工工艺进行介绍。
2. 性能特点2.1 良好的耐腐蚀性3Cr13不锈钢板具有良好的耐腐蚀性，在常温下能够抵抗大多数酸、碱和盐的腐蚀。
它能够在恶劣的环境下长时间使用而不生锈或腐蚀，因此被广泛应用于海洋工程、化工工业等领域。
2.2 良好的耐磨性3Cr13不锈钢板具有优异的耐磨性，表面经过精良的处理可以耐受重负荷和摩擦。
因此，它在制造机械设备、汽车零部件等领域有着重要的应用。
2.3 优良的加工性能3Cr13不锈钢板加工性能良好，能够满足各种复杂形状的加工要求。
它可以通过冷加工和热加工来实现不同种类的加工，适用于注塑、冲压、铸造等多种加工工艺。
3. 应用领域3Cr13不锈钢板由于其优异的性能特点，广泛应用于以下领域：3.1 船舶制造3Cr13不锈钢板在船舶制造中具有重要的应用。
航空航天和造船业需要耐腐蚀和耐磨性强的材料。
3Cr13不锈钢板可以用于船体结构和部件制造，能够保证船舶的使用寿命和安全性。
3.2 化工工业化工工业中常遇到酸碱腐蚀环境，因此需要用耐腐蚀材料进行装备和制造。
3Cr13不锈钢板能够满足化工设备、储罐、管道等对耐腐蚀性能要求较高的场景，有着广泛的应用。
3.3 食品加工食品加工行业对材料的要求很高，需要符合食品卫生安全标准的材料。
3Cr13不锈钢板由于其良好的耐腐蚀性和抗菌性能，被广泛应用于食品加工设备制造。
