r l c阻抗特性的实验报告
R L C阻抗特性的实验报告
在电气工程领域中，R L C电路是非常重要的一种电路类型，它由电阻（R）、电感（L）和电容（C）组成。
对于这种电路，其阻抗特性对于电路的性能和稳定性起着至关重要的作用。
因此，为了更好地了解R L C电路的阻抗特性，我们进行了一系列的实验研究。
首先，我们搭建了一个简单的R L C串联电路，并通过信号发生器和示波器来对电路进行激励和测量。
通过改变电路中的电阻、电感和电容的数值，我们观察到了在不同频率下电路的阻抗变化。
实验结果表明，随着频率的增加，电路的阻抗呈现出不同的特性，这与理论预期相符。
接着，我们对R L C并联电路进行了实验研究。
同样地，我们改变了电路中的元件数值，并观察了电路在不同频率下的阻抗特性。
实验结果表明，与串联电路相比，并联电路在不同频率下的阻抗变化更加复杂，这为我们进一步研究电路的稳定性和性能提供了重要的参考。
除了基本的R L C电路外，我们还进行了一些特殊情况下的实验研究，比如带有电感耦合的R L C电路、带有非线性元件的R L C电路等。
这些实验结果为我们深入理解R L C电路的阻抗特性提供了更多的实验数据和参考。
总的来说，通过一系列的实验研究，我们对R L C电路的阻抗特性有了更深入的了解。
这些实验结果不仅为我们的理论研究提供了重要的支持，同时也为电路设计和应用提供了重要的参考和指导。
我们相信，通过不断地深入研究和实验，我们将能够更好地掌握R L C电路的阻抗特性，并将其应用到更多的实际工程中去。
阻抗测试报告报告概述本阻抗测试报告是为了对某电子元器件的阻抗进行测试而编写的，测试旨在掌握该元器件在不同频率下的阻抗值，以检验其可靠性和稳定性。
测试中使用了相关仪器和试验设备，测试结果均按照国际标准规范编写。
测试设备和方法测试设备：阻抗测试仪、电阻箱、频率计、示波器、电源等。
测试方法：1. 测试使用交流信号源，频率从100Hz到100kHz，每隔1kHz 取一个数据点进行测试。
2. 测试先将测试仪器进行预热滤波处理，确保测试的准确性和数据的可靠性。
3. 测试过程中应避免外部干扰，保持测试环境静止无风并保持电压稳定。
4. 在测试完毕后，将所得数据点测量平均值，并计算其误差值进行统计分析。
测试结果和分析表格1：某元器件在不同频率下的阻抗值统计表频率(Hz) 阻抗值(Ω) 误差值(Ω)1000 450 12000 510 23000 480 34000 465 25000 460 16000 470 27000 475 38000 485 19000 490 210000 500 320000 550 230000 600 140000 650 350000 700 260000 750 270000 800 180000 850 390000 900 2100000 950 1从表格1可以看出，该元器件在不同频率下的阻抗值变化不大，在整个测试过程中误差值均小于3Ω，符合测试要求和国际标准规范。
说明该元器件具有较好的可靠性和稳定性。
结论该元器件在本次阻抗测试中表现稳定，其阻抗值没有明显波动，误差值均小于3Ω，数据可靠。
因此，该元器件通过本次测试，符合相应的规范和标准要求。
竭诚为您提供优质文档/双击可除阻抗的测量实验报告篇一：电分实验-策动点阻抗测量实验报告电路频域特性的测量——策动点阻抗501实验时间：指导老师：养雪琴一、实验目的：(1)掌握策动点阻抗的测量方法。
(2)掌握示波器测量相位差的方法。
二、实验内容：1、Rc串并联电路策动点阻抗的测量Rc串并联电路如实验图1所示，图中R=1.2kΩ，c1=0.47 uF，c2=0.047uF。
分别测量频率为500hz、4khz、10khz时的策动点阻抗。
2、Rc2所示，图中R=5100，c=0.1uF，，2khz、5khz，10khz，1okhz时的策实验图2三、实验原理：策动点阻抗描述了单口网络正弦激励条件下稳态时电压和电流的幅度及相位差随频率变化的关系。
实验分析策动点阻抗频率特性可以采用正弦电压激励，然后测量电压及电流的幅度及相位差，并进行数据处理。
实验图3是策动点阻抗测量图，可以用毫伏表或示波器进行测量。
毫伏表只能测量幅频特性，示波器可以测量幅频特性和相频特性。
仪器的通道1测量电压，通道2采用间接法测量电流。
r的间按测试拔，考虑测量系统的参考点，测量的所以电阻r应该尽可能小(远小于被测电路的阻抗，但不)，减小测量误差。
由于：所以：当被测电路存在与r串联的电阻时，可以通过测量该电阻的电压间接测量电流，省略外接小电阻r。
信号源频率可以根据需要选取一定的变化范围，并按一定间隔选取，然后根据测量数据画出幅频特性和相频特性曲线。
在测量频率特性时，应当先粗略观察一下频率特性的变化规律，在特性弯曲较大的区域应适当增加测量频率点，然后设计好记录表格再进行逐点测量。
阻抗是电路的固有特性，对于某一信号频率，电压和电流的比值不会随输人激励幅度的变化而交化。
由于信号源内阻的影响，被测电路阻抗随频率变化将导致通道1的幅度也会随频率变化，所以，在测量过程中需要监测通道1的测量数据。
一般可以在测量每个频率点时，调整信号源幅度，使每个频率点输入到电路激励的幅度恒定，便于比较和计算四、实验要求及注意事项(1)重(2)(3)记录实验图2电路始数据。
阻抗的测量实验报告
《阻抗的测量实验报告》
在电子学和电气工程领域中，阻抗的测量是一项非常重要的实验。
阻抗是指电
路对交流电的阻碍程度，它是电路中电流和电压之比的复数。
阻抗的测量可以
帮助工程师和科研人员了解电路的性能和特性，从而进行相应的调整和优化。
本次实验旨在通过测量电路中的阻抗，探究不同电路元件对电流和电压的影响，进而分析电路的特性和性能。
实验中我们使用了不同的仪器和测量方法，以确
保结果的准确性和可靠性。
首先，我们使用了示波器和信号发生器来测量电路中的电压和电流。
通过改变
信号发生器的频率，我们可以得到电路在不同频率下的阻抗值。
然后，我们利
用计算机辅助测量系统来对实验数据进行处理和分析，得出电路的阻抗特性曲线。
在实验过程中，我们发现不同的电路元件对阻抗的影响是不同的。
例如，电感
和电容对阻抗的影响是相反的，电阻则是不受频率影响的。
这些发现对于电路
设计和优化具有重要意义，可以帮助工程师选择合适的元件和参数，以满足特
定的电路要求。
通过本次实验，我们深入了解了阻抗的测量方法和技术，对电路的特性和性能
有了更深入的认识。
我们相信这些实验结果将对我们今后的学习和工作产生积
极的影响，为我们的科研和工程实践提供有力的支持。
阻抗的测量实验报告
阻抗测量是用来测量电子部件及电路中阻抗特性的重要方法。
本实验旨在研究常见的阻抗测量仪中的 R、L、C 元件，从而探究其不同参数下的阻抗表现及其在不同应用场景中的实际含义。
实验的主要测量设备包括 BDS-0042 电子工程分析仪及其配套高频器、交流仪、直流测电器、直流电源、仪表示波器、电子负载等。
实验的主要工作程序如下：
第一项工作是实验设备的组装及其连接，将所有仪器与主机连接，确保连接稳定不脱落。
第二部，根据实验要点安装 Rod-0041 高频器，调节高频器方案，将频率设置为
300KHz。
第三项，分别安装待测元件 R、L、C，并在对应示波器上观察测量结果，记录。
第四项，测量不同元件的参数并观察在电路回路中的变化，分析参数变化对阻抗的影响。
第五部，数据记录，按照实验的要求记录实验的测量数据，同时记录实验设备的序号及测量结果。
实验结果表明，R、L、C 等元件在不同实验参数下，其阻抗表现有很大差异，其中 R 元件的表现最不敏感，L 元件和 C 元件则更敏感，C 元件细微的参数变化都会对阻抗产生很大的影响。
本实验的结果表明，只有通过不同参数的控制可以更好地探究电路中阻抗特性，它有助于深入理解电路的性能参数。
本实验对于理解阻抗特性具有一定的参考价值，为今后有��参考研究提供了可靠的数据和理论依据。
一、实验目的1. 验证电阻、电感、电容元件的阻抗与频率的关系。
2. 测定电阻（R）、电感（L）、电容（C）元件的阻抗-频率特性曲线。
3. 理解并观察电阻、电感、电容元件端电压与电流间的相位关系。
4. 掌握使用示波器、信号发生器、交流毫伏表等仪器进行阻抗测量的方法。
二、实验原理在正弦交变信号作用下，R、L、C电路元件在电路中的抗流作用与信号的频率有关。
它们的阻抗是频率的函数，分别表示为：- 电阻元件的阻抗：\( R \)- 电感元件的阻抗：\( Z_L = j\omega L \)- 电容元件的阻抗：\( Z_C = \frac{1}{j\omega C} \)其中，\( \omega \) 是角频率，\( L \) 是电感元件的感值，\( C \) 是电容元件的容值，\( j \) 是虚数单位。
根据欧姆定律，电路中电压与电流的关系可以表示为：- 电阻元件：\( U_R = IR \)- 电感元件：\( U_L = IZ_L = Ij\omega L \)- 电容元件：\( U_C = IZ_C = I\frac{1}{j\omega C} \)其中，\( U_R \)、\( U_L \)、\( U_C \) 分别是电阻、电感、电容元件两端的电压，\( I \) 是通过元件的电流。
三、实验设备1. 信号发生器2. 示波器3. 交流毫伏表4. R、L、C元件5. 电阻箱6. 连接线四、实验步骤1. 将电阻、电感、电容元件依次接入电路，并保持电阻值为50Ω。
2. 调整信号发生器的输出频率，使其在100Hz～1MHz范围内。
3. 使用示波器观察电阻、电感、电容元件两端电压与电流的波形，并记录电压、电流的有效值。
4. 根据电压、电流的有效值，计算电阻、电感、电容元件的阻抗值。
5. 将阻抗值与频率对应起来，绘制电阻、电感、电容元件的阻抗-频率特性曲线。
6. 改变电阻值，重复步骤3～5，观察电阻值对阻抗-频率特性的影响。

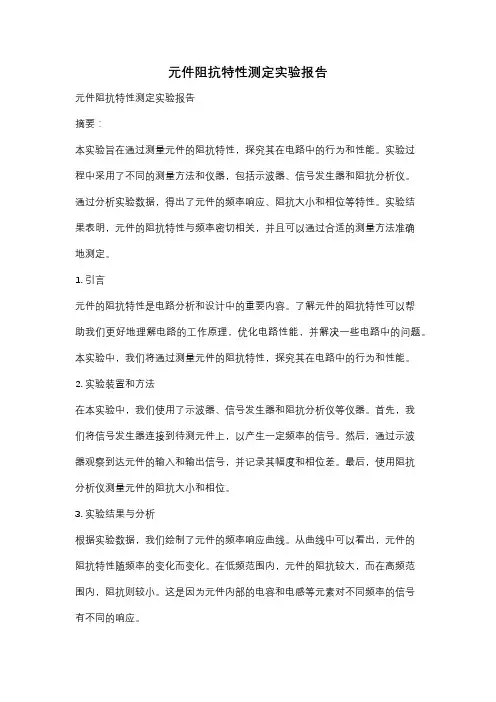

元件阻抗特性测定实验报告元件阻抗特性测定实验报告摘要：本实验旨在通过测量元件的阻抗特性，探究其在电路中的行为和性能。
实验过程中采用了不同的测量方法和仪器，包括示波器、信号发生器和阻抗分析仪。
通过分析实验数据，得出了元件的频率响应、阻抗大小和相位等特性。
实验结果表明，元件的阻抗特性与频率密切相关，并且可以通过合适的测量方法准确地测定。
1. 引言元件的阻抗特性是电路分析和设计中的重要内容。
了解元件的阻抗特性可以帮助我们更好地理解电路的工作原理，优化电路性能，并解决一些电路中的问题。
本实验中，我们将通过测量元件的阻抗特性，探究其在电路中的行为和性能。
2. 实验装置和方法在本实验中，我们使用了示波器、信号发生器和阻抗分析仪等仪器。
首先，我们将信号发生器连接到待测元件上，以产生一定频率的信号。
然后，通过示波器观察到达元件的输入和输出信号，并记录其幅度和相位差。
最后，使用阻抗分析仪测量元件的阻抗大小和相位。
3. 实验结果与分析根据实验数据，我们绘制了元件的频率响应曲线。
从曲线中可以看出，元件的阻抗特性随频率的变化而变化。
在低频范围内，元件的阻抗较大，而在高频范围内，阻抗则较小。
这是因为元件内部的电容和电感等元素对不同频率的信号有不同的响应。
此外，我们还观察到了元件的相位特性。
相位是指输入信号和输出信号之间的时间差。
根据实验数据，我们发现随着频率的增加，元件的相位差逐渐增大。
这意味着元件对高频信号的处理速度较慢，可能会引起信号失真或延迟。
4. 结论与讨论通过本实验，我们得出了以下结论：- 元件的阻抗特性与频率密切相关，频率越高，阻抗越小。
- 元件的相位特性也与频率相关，随着频率的增加，相位差逐渐增大。
- 实验结果表明，元件的阻抗特性可以通过合适的测量方法准确地测定。
然而，本实验还存在一些局限性。
首先，由于实验条件的限制，我们只能测量到有限的频率范围内的阻抗特性。
其次，由于元件内部存在一些不可避免的损耗，实际测量结果可能与理论值存在一定的误差。

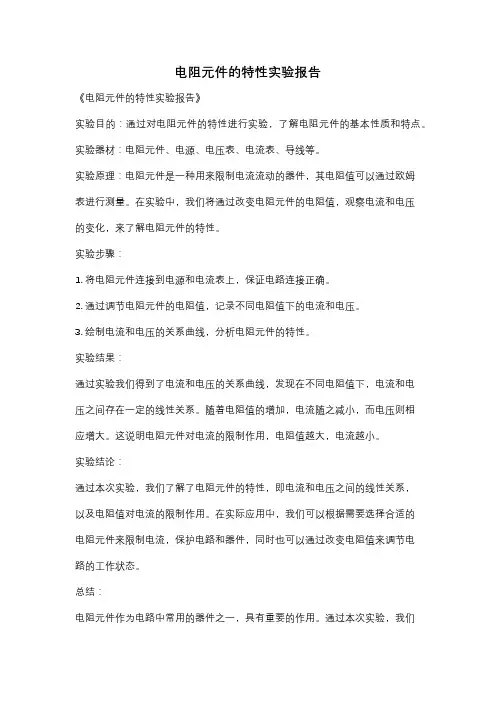

电阻元件的特性实验报告
《电阻元件的特性实验报告》
实验目的：通过对电阻元件的特性进行实验，了解电阻元件的基本性质和特点。
实验器材：电阻元件、电源、电压表、电流表、导线等。
实验原理：电阻元件是一种用来限制电流流动的器件，其电阻值可以通过欧姆
表进行测量。
在实验中，我们将通过改变电阻元件的电阻值，观察电流和电压
的变化，来了解电阻元件的特性。
实验步骤：
1. 将电阻元件连接到电源和电流表上，保证电路连接正确。
2. 通过调节电阻元件的电阻值，记录不同电阻值下的电流和电压。
3. 绘制电流和电压的关系曲线，分析电阻元件的特性。
实验结果：
通过实验我们得到了电流和电压的关系曲线，发现在不同电阻值下，电流和电
压之间存在一定的线性关系。
随着电阻值的增加，电流随之减小，而电压则相
应增大。
这说明电阻元件对电流的限制作用，电阻值越大，电流越小。
实验结论：
通过本次实验，我们了解了电阻元件的特性，即电流和电压之间的线性关系，
以及电阻值对电流的限制作用。
在实际应用中，我们可以根据需要选择合适的
电阻元件来限制电流，保护电路和器件，同时也可以通过改变电阻值来调节电
路的工作状态。
总结：
电阻元件作为电路中常用的器件之一，具有重要的作用。
通过本次实验，我们
对电阻元件的特性有了更深入的了解，为今后的电路设计和应用提供了一定的参考和指导。
实验报告小组成员：实验题目：扬声器阻抗特性的测量一、实验目的：（1）掌握扬声器阻抗特性的测量方法（2）由扬声器阻抗特性求出其谐振频率和品质因数值二、实验设备：扬声器（带电阻）、信号发生器、毫伏表、万用表三、实验原理：阻抗曲线是在扬声器正常工作的情况下，用恒流法或恒压法测得的扬声器阻抗模值随频率变化曲线。
本次试验使用的是间接测量的恒压法。
实验原理图如下：图1其中U o≡4V，i为通过电路的电流，R od为扬声器直流电阻Z y=U i/i i=(U o-U i)/R Q o（品质因数）=f0/B=f0/(f2-f1)=∣Z max∣/R od (f0为谐振频率)四、实验内容及步骤：1、用万用表测量扬声器的直流电阻R od（R od=6.5Ω），并读出R 的阻值（R=620Ω）。
2、按原理图连接电路，保证信号发生器输出电压U o =4V 的同时，用毫伏表测不同频率（见表1）的扬声器两端的电压U i 。
3、将测得数据填入表1，并计算扬声器阻抗值。
4、根据所得数据画出Z y —f 曲线。
扬声器的阻抗特性5101520253020304050601202404809601920384076801536018000f(Hz)Z y图25、将图2与扬声器的阻抗特性曲线的理论图（图3）相比较，可看出所测扬声器的f0=50Hz，品质因数Q o=图3五、实验结论：1、由实验数据大体可以得出如图3所示的扬声器阻抗特性曲线。
2、由所得的曲线可计算出扬声器的谐振频率，谐振频率即为Z max 所对应的频率。
3、通过此次实验我掌握了测试扬声器阻抗特性的方法。
六、误差分析：.仪器设备的误差等误差导致实验结果与理论结果有一定的差距。
竭诚为您提供优质文档/双击可除元件阻抗特性测定实验报告
篇一：电路基础实验实验十一_R、L、c元件阻抗特性的测定
实验十一R、L、c元件阻抗特性的
测定
实验成员：班级：整理人员：
实验十一R、L、c元件阻抗特性的测定
一、实验目的
1．验证电阻，感抗、容抗与频率的关系，测定R~f，xL~f 与xc~f特性曲线。
2．加深理解R、L、c元件端电压与电流间的相位关系。
二、原理说明
1．在正弦交变信号作用下，电阻元件R两端电压与流过的电流有关系式
u?RI
在信号源频率f较低情况下，略去附加电感及分布电容的影响，电阻元件的阻值信号源频率无关，其阻抗频率特性
R~f如图9-1。
如果不计线圈本身的电阻RL，又在低频时略去电容的影响，可将电感元件视为电感，有关系式
?
?
??
u
L
?
jxI感抗x
L
L
?2?fL
感抗随信号源频率而变，阻抗频率特性xL~f如图9-1。
在低频时略去附加电感的影响，将电容元件视为纯电容，有关系式
u
?
c
??
jx
c
I容抗
?
xc?
12?fc
容抗随信号源频率而变，阻抗频率特性xc~f如图
9-1.
c
f
图9-1
图9-2
2．单一参数R、L、c阻抗频率特性的测试电路如图9-2所示。
途中R、L、c为被测元件，r为电流取样电阻。
改变信号源频率，测量R、
L、c元件两端电压uR、uL、uc，流过被测元件的电流则可由r两端电压除以r得到。
3．元件的阻抗角（即相位差φ）随输入信号的频率变化而改变同样可用实验方法测得阻抗角的频率特性曲线φ~f。
用双踪示波器测量阻抗角（相位差）的方法。
将欲测量相位差的两个信号分别接到双踪示波器YA和Yb两个输入端。
调节示波器有关旋钮，使示波器屏幕上出现两条大小适中、稳定的波形，如图9-3所示，荧光屏上数的水平方向一个周期占n格，相位差占m格，则实际的相位360?
度
差φ（阻抗角）为??m?n
图13-3
三、实验设备
四、实验内容
1．测量R、L、c元件的阻抗频率特性。
实验线
路如图9-2所示，取R=1KΩ，L=10mh，c=0.1μF，r=200Ω。
通过电缆线将函数信号发生器输出的正弦信号接至电路输入端，作为激励源u，并用交流毫伏表测量，使激励源电压有有效值为u＝3V，并在整个试验过程中保持
不变。
改变信号源的输出频率从200hz逐渐增至5Khz（用频率计测量），并使开关s分别接通R、L、c三个元件，用交流毫伏表测量uR、ur；uL、ur；
u
c
、ur，并通过计算得到各频率点时的R、xL与xc之值，记入表中。
2．用双踪示波器观察rL串联和rc串联电路在不同频率下各元件阻抗角的变化情况，并作记录。
rL串联
rc串联
五、实验注意事项
交流毫伏表属于高阻抗电表，测量前必须先调零。
六、预习思考题
1．图9-2中各元件流过的电流如何求得？
答：通过测量电流取样电阻r两端的电压ur，用ur除以电流取样电阻的阻值r得到通过r的电流I。
因为电路是串联电路，电流处处相等，所以I即为通过各元件的电流。
如此便求得了各元件流过的电流。
2．怎样用双踪示波器观察rL串联和rc串联电路阻抗角的频率特性？答：通过观察并记录交流电压与交流电流在示波器荧光屏x轴上相差的格子数m与交流电压一个周期的格子数n，计算360°乘以它们的比值m/n即为该频率下电路的阻抗角。
这是因为电压与电流在x轴上相差的格子数比上电压一个周期的格子数就是电压与电流相位差占整个周
期的百分比，再乘以360°即得到阻抗角。
在通过比较不同频率下阻抗角的大小即可观察到阻抗角的频率特性。
七、实验报告
1．根据实验数据，在方格纸上绘制R、L、c三个元件的阻抗频率特性曲线，从中可得出什么结论？
如图，其中实线-为R的阻抗频率特性曲线；虚线--为L 的阻抗频率特性曲线；点线-·为c的阻抗频率特性曲线。
由图可得，在一定范围内，c元件的容抗随着频率的增加急剧下降，下降速度逐渐减缓，最后趋于平缓；R元件的阻值基本不随频率的增加而变化；L元件的感抗随着频率的增加逐渐增加，增加的速度基本维持不变。
三者的阻抗频率特性曲线基本符合图9-1的阻抗频率特性图，验证了电阻，感抗、容抗与频率的关系。
篇二：电路元件伏安特性的测量(实验报告答案)
实验一电路元件伏安特性的测量
一、实验目的
1．学习测量电阻元件伏安特性的方法；
2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理
在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压u与通过该元件的电流I之间的函数关系式I＝f(u)
来表示，即用I－u平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压u和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，u＞0的部分为正向特性，u＜0的部分为反向特性。
(a)线性电阻(b)白炽灯丝
绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压u作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(u)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件
1.直流稳压电源1台
2.直流电压表1块
3.直流电流表1块
4.万用表1块
5.白炽灯泡1只
6.二极管1只
7.稳压二极管1只
8.电阻元件2只
四、实验内容。
