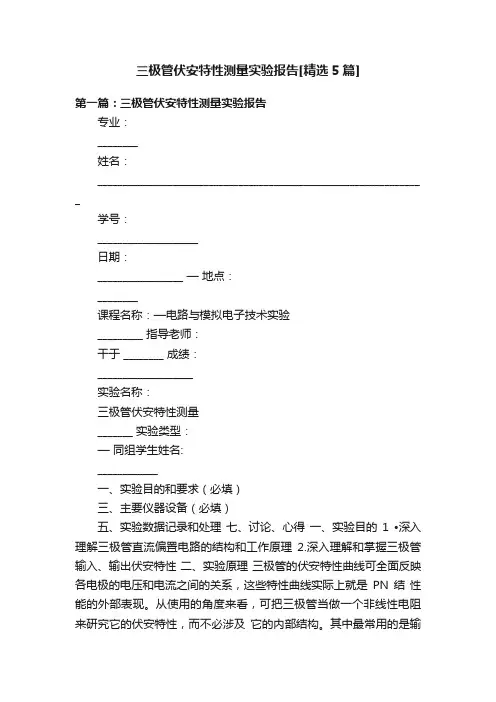

三极管伏安特性测量实验报告
实验报告
课程名称：__电路与模拟电子技术实验_______指导老师：_____干于_______成绩：__________________ 实验名称：_______三极管伏安特性测量______实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填）
三、主要仪器设备（必填） 四、操作方法和实验步骤
五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得
一、实验目的
1． 深入理解三极管直流偏置电路的结构和工作原理
2． 深入理解和掌握三极管输入、输出伏安特性
二、实验原理
三极管的伏安特性曲线可全面反映各电极的电压和电流之间的关系，这些特性曲线实际上就是ＰＮ结性能的外部表现。从使用的角度来看，可把三极管当做一个非线性电阻来研究它的伏安特性，而不必涉及它的内部结构。其中最常用的是输入输出特性。 １）输入特性曲线
输入特性曲线是指在输入回路中，Ｕce 为不同常数
专业：___
_________ 姓名：___
值时的Ｉb～Ｕbe曲线。分两种情形来讨论。
（１）从图（ａ）来看，Ｕce＝０，即ｃ、ｅ间短路。
此时Ｉb与Ｕbe间的关系就是两个正向二极管并
联的伏安特性。每改变一次Ｕbe，就可读到一组
数据（Ｕbe，Ｉb），用所得数据在坐标纸上作图，
就得到图（ｂ）中Ｕce＝０时的输入特性曲线。
２）输出特性曲线
输出特性曲线是指在Ｉb为不同常量时输出回路中的Ｉc～Ｕce曲线。测试时，先固定一个Ｉb，改变Ｕce，测得相应的Ｉc值，从而可在Ｉc～Ｕce直角坐标系中画出一条曲线。Ｉb取不同常量值时，即可测得一系列Ｉc～Ｕce曲线，形成曲线族，如图所示。
三、实验仪器
三极管，HY3003D-3型可调式直流稳压电源，万用表、
不同的Vcc，测量Vce和V Rc，间接测量出i c。将所得的数据写入表格并画出图线。
五、数据记录与处理
1.输入特性的测量
Vcc=0V Vcc=5V
Vcc/ V V Rb/
V
Vbe/
V
i b/μA Vcc/
V
V Rb/
V
Vbe/
V
i b/μA
0.1 0 0.005 0 0.1 0 0.008 0 0.3 0 0.169 0 0.3 0 0.195 0 0.5 0.001 0.336 10 0.4 0 0.273 0 0.6 0.008 0.454 80 0.5 0 0.370 0
0.8 0.114 0.521 1140 0.6 0.1 0.513 1000
1.0 0.186 0.545 1860 0.8 0.17 0.580 1700
1.5 0.723 0.570 7230 1.0 0.33 0.610 3300
2.0 1.118 0.583 11180 1.2 0.51 0.624 5100
3.0 2.09 0.599 20900 1.5 0.76 0.632 7600
4.0 3.03 0.608 30300 2.0 1.27 0.659 12700
5.0 4.04 0.616 40400 3.0 2.26 0.666 22600
6.0 4.98 0.622 49800 4.0 3.24 0.668 32400
7.0 5.93 0.626 59300 5.0 4.26 0.671 42600
8.0 6.89 0.631 68900 7.0 6.14 0.670 61400
9.0 7.88 0.634 78800 9.0 8.14 0.660 81400
10.0 8.83 0.637 88300 10.0 9.11 0.656 91100
11.0 9.76 0.640 97600 11.0 10.02 0.650 10020
12.0 10.76 0.642 10760
0 14.0 12.93 0.642 12930
2.输出特性的测量
Rb=100KΩRb=400KΩ
V DD/ V V CE/
V
V RC/
V
I c/m
A
V DD/
V
V CE/
V
V RC/
V
I c/m
A
0.1 0.009 0.007 0.015 0.3 0.024 0.198 0.421
0.5 0.03 0.451 0.960 0.5 0.06 0.39 0.830
1 0.046 0.90
2 1.919 1 0.12 0.77 1.638
2 0.074 1.858 3.95
3 1.2 0.23 0.85 1.809
3 0.11 2.8
4 6.043 1.6 0.6
5 0.8
6 1.830
4 0.33 3.58 7.617 1.8 0.83 0.86 1.830 4.1 0.39 3.61 7.671 2 1.0
5 0.8
6 1.830 4.3 0.56 3.62 7.702 2.1 1.15 0.86 1.830 4.4 0.65 3.63 7.723 2.5 1..56 0.8
7 1.851 4.6 0.
8 3.64 7.745 4 2.96 0.88 1.872 4.8 0.9
9 3.65 7.766 4.5 3.5 0.89 1.894
