二、气液相平衡关系 平衡状态：在一定压力和温度下，当吸收和解吸速率相等时，气液两相达到平衡。
相平衡关系：吸收过程中气液两相达到平衡时，吸收质在气相和液相中的浓度关系1．气体在液体中的溶解度 （图8-1）平衡时溶质在气相中的分压称为平衡分压，用符号*A p 表示；溶质在液相中的浓度称为平衡溶解度，简称溶解度；它们之间的关系称为相平衡关系。
结论：①在相同的吸收剂、温度和分压下，不同溶质的溶解度不同;②分压一定时，温度越低，则溶解度越大。
较低的温度有利于吸收操作;③温度T 一定时，分压P 越大，溶解度越大。
较高的分压有利于吸收操作;④加压和降温对吸收操作有利。
2．亨利定律（1）亨利定律亨利定律内容：在总压不太高，温度一定的条件下，稀溶液上方溶剂的平衡分压*A p 与溶质在液相中的摩尔分数A x 成正比，比例系数为亨利系数E 。
即： A A Ex p =* 形式一E ——亨利系数， Pa讨论：①E 的来源：实验测得，查手册②E 的影响因素：溶质、溶剂、T 。
物系一定时， ③亨利系数表示气体溶解的难易程度。
E 大的，溶解度小，难溶气体；E 小的，溶解度大，易溶气体。
（2）亨利定律的其它形式① 溶质在液相中的浓度用量浓度A c 表示，气相用分压*A p 表示，则： Hc p A A =* 形式二 ↑↑⇒E TH ——溶解度系数，实验测定。
溶解度↓溶解度系数表示气体溶解的难易程度。
易溶气体，H ↑；难溶气体，H ↓。
溶解度系数H 和亨利系数E 的关系：剂剂EM H ρ=②溶质在气液相中的浓度均用摩尔浓度表示， 则：A A A mx x PE P p y ===** 形式三 m ——相平衡常数。
P E m = 是温度和压强的函数。
讨论：1）P 一定时， 溶解度↓。
升温不利于吸收；2）t 一定时， 溶解度↑。
加压有利于吸收。
③溶质在气液相中的浓度均用比摩尔分数表示时，AA A A X X m Y Y +=+**11 整理得： A A A X m mX Y )1(1-+=* 形式四 比摩尔分数表示的气液相平衡关系。
气液平衡关系的适用条件引言气液平衡关系是研究气体和液体在一定条件下的平衡状态的重要课题。
在化工、生物学、环境科学等领域，有许多关于气液平衡的研究正在进行中。
本文将探讨气液平衡关系的适用条件，并解释为什么这些条件对于研究和应用气液平衡非常重要。
1.温度和压力条件气液平衡关系的适用条件之一是一定的温度和压力条件。
在实验和工业应用中，我们通常需要控制气体和液体的温度和压力，以实现气液平衡的条件。
当温度和压力处于适宜的范围内时，气体和液体之间的传质和反应过程可以达到平衡状态。
2.物质性质的相似性为了实现气液平衡关系，液体和气体的物质性质应该相似。
例如，溶液中的溶质分子应该与气体分子具有相似的性质，如极性、分子大小等。
只有在这种情况下，液体和气体之间的物质传递才能达到平衡状态。
3.界面表面积的稳定界面表面积的稳定也是气液平衡关系的适用条件之一。
当液体和气体接触时，液体表面会形成一个界面，该界面的表面积应该保持稳定。
如果界面表面积不稳定，即表面活性剂的存在或其他原因导致的表面紊乱，将阻碍气体和液体之间的传质和反应过程达到平衡。
4.气液相互作用力的平衡气液平衡关系的适用条件还包括气体和液体之间的相互作用力的平衡。
在气液界面处，气体分子和液体分子之间存在各种相互作用力，如吸附力、扩散力等。
这些相互作用力的平衡对于气液平衡的形成至关重要。
只有当气体分子和液体分子之间的相互作用力达到平衡状态时，气液界面才能保持稳定并且传质过程得以进行。
5.外界环境的稳定除了上述条件外，气液平衡关系还受到外界环境的影响。
外界环境的稳定包括温度、压力和湿度的稳定，以及其他可能影响气体和液体之间相互作用的因素的稳定。
只有在外界环境稳定的条件下，气液平衡关系才能得以实现和研究。
结论成功研究和应用气液平衡关系需要满足一定的条件。
温度和压力的控制、物质性质的相似性、界面表面积的稳定、气液相互作用力的平衡以及外界环境的稳定都是实现气液平衡关系的重要因素。
实验五双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图，并确定其恒沸点及恒沸组成;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。
实验五 二元液态混合物的气-液平衡相图【目的要求】1．实验测定并绘制环己烷-乙醇体系的沸点组成（T -x ）图，确定其恒沸点及恒沸混合物的组成。
2．了解测量折光率的原理，掌握阿贝折光仪的使用方法。
【实验原理】两种液体能在任意浓度范围内完全相溶的体系称完全互溶的双液体系。
根据相律：f =K Φ+2式中：f 为体系的自由度；K 为体系中的组分数；Φ为体系中的相数；2是指压力和温度两个变量。
对于定压下的二组分液态混合物，相律可表示为：f =3-Φ。
在大气压力下，液体的蒸气压和外压相等时，平衡温度即为沸点。
对于完全互溶的双液体系，当气液两相平衡时Φ=2，f =1。
完全互溶的双液体系在定压下并没有固定的沸点，为一沸程，并且是和溶液的组成有关的，即T 是x 的函数。
完全互溶的双液体系，由于两种液体的蒸气压不同，溶液上方的气相组成和液相组成是不相同的，测定溶液的沸点和溶液在沸点时的气相和液相的组成，可绘制出溶液的气-液平衡相图，即溶液的沸点与组成关系图，T -x -y 图。
完全互溶的双液体系，T -x -y 图可分三类：如图5-1所示。
图5-1(1)是理想液态混合物和偏离拉乌尔定律较小的体系的T -x -y 相图；图5-1(2)是对拉乌尔定律有较大正偏差的体系；图5-1(3)是对拉乌尔定律有较大负偏差的体系。
在图5-1(2)和图5-1(3)中，由于偏离拉乌尔定律较大以致在T -x -y 图上分别出现了最低点和最高点，在最低点和最高点上，液态混合物的气相组成和液相组成相同，这种组成的液态混合物称为恒沸混合物，在最高点和最低点上时液态混合物的沸点称为恒沸点。
将一定组成的环已烷-乙醇混合物在特制的蒸馏器中进行蒸馏。
当温度保持不变时，即表示气、液两相己达平衡，记下沸点温度，并测定沸点时气相（冷凝液）和液相的组成，Fig.5-1 二组分完全互溶双液体系的T -x -y 相图 (1)理想或近似理想的体系 (2)有最低恒沸点的体系 (3)有最高恒沸点的体系 Fig.5-1 Phase diagram for mixture of binary liquid(1)Ideal mixture (2)With minimum aezotropic point (3) With maximum aezotropic 液相Liquid 气相Gas T B x B (y B ) (3) M A B液相Liquid气相Gas T A T B x B (y B ) T (1) AB 液相Liquid 气相Gas T A T Bx B (y B ) (2) M A B T A图5-2 沸点仪示意图 1.温度计；2.接加热器；3.加液口；4.电热丝连接点；5.电热丝；6.分馏液；7.分馏液取样口 Fig.5-2 The sketch of ebulliometer 1.thermometer;2. connection pole;3. inlet orifice; 4. connection point of heater with wire;5.heater; 6. fractional liquid;7. sampling orifice 即可得到一组T -x -y 数据。
二、气液相平衡关系
汽液平衡是专业术语，汽相与液相间的相平衡。
它与气液平衡有一些共同的规律，所以有时把它与气液平衡合在一起进行研究。
为简便起见，常把汽相或气相与液相之间的平衡合写成汽（气）液平衡。
习惯上把低于临界温度的气体称为蒸气，简称汽，它可以加压液化；高于临界温度的气相，不能加压液化，称为气体。
概述
气液平衡（vapour-liquid equilibrium）vapour-liquid equilibrium又称汽液平衡。
是由n个组分的混合物构成一个封闭系统，并有气-液两相共存，一定的温度和压力下，两相达到平衡时，各组分在汽液两相中的化学位趋于相等。
或运用逸度更为方便：在混合物中i组分在气相和液相中的逸度相等，称气液平衡。
表示方法
若在某一温度、某一压力下气液两相达到平衡，则仅剩下一个自由度，即，气相组成或液相组成。
气相组成与液相组成之间必然存在着固定的关系。
即：气液平衡关系。
平衡溶解度曲线或者数学关系式（亨利定律）便是反映这一气液平衡关系的方法。
平衡溶解度曲线：在一定条件下，溶解达到相平衡时，反映溶质组分在气相中浓度与液相中浓度的关系曲线。
亨利定律：稀溶液范围内，溶解度曲线通常地近似为一直线。
亨利定律就是描述溶质组分在互呈平衡的气相、液相中浓度关系的数学关系式。
在稀溶液中挥发性溶质的实验中，实验表明，只有当气体在液体中的溶解度不很高时该定律才是正确的，此时的气体实际上是稀溶液中的挥发性溶质，气体压力则是溶质的蒸气压。
所以亨利定律还可表述为：在一定温度下，稀薄溶液中溶质的蒸气分压与溶液浓度成正比。
— 1 —。

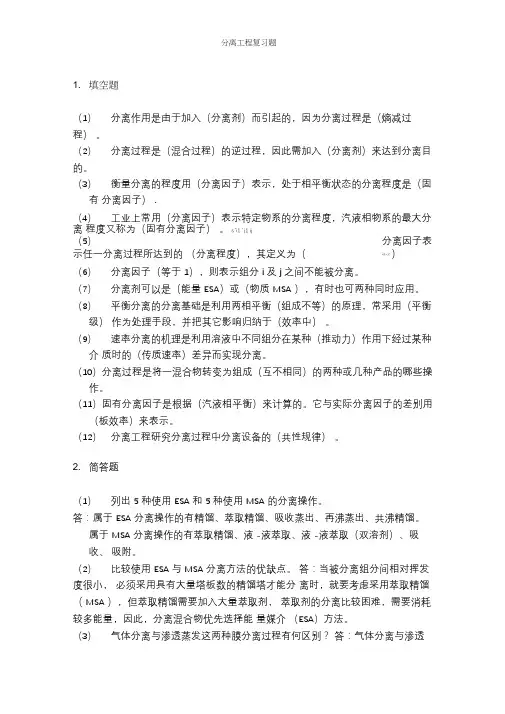

1. 填空题（1）分离作用是由于加入（分离剂）而引起的，因为分离过程是（熵减过程）。
（2）分离过程是（混合过程）的逆过程，因此需加入（分离剂）来达到分离目的。
（3）衡量分离的程度用（分离因子）表示，处于相平衡状态的分离程度是（固有分离因子）.（4）工业上常用（分离因子）表示特定物系的分离程度，汽液相物系的最大分离程度又称为（固有分离因子）。
s x i1 x j1 ij（5）分离因子表示任一分离过程所达到的（分离程度），其定义为（xi2 x j2）（6）分离因子（等于1），则表示组分i 及j 之间不能被分离。
（7）分离剂可以是（能量ESA）或（物质MSA ），有时也可两种同时应用。
（8）平衡分离的分离基础是利用两相平衡（组成不等）的原理，常采用（平衡级）作为处理手段，并把其它影响归纳于（效率中）。
（9）速率分离的机理是利用溶液中不同组分在某种（推动力）作用下经过某种介质时的（传质速率）差异而实现分离。
（10）分离过程是将一混合物转变为组成（互不相同）的两种或几种产品的哪些操作。
（11）固有分离因子是根据（汽液相平衡）来计算的。
它与实际分离因子的差别用（板效率）来表示。
（12）分离工程研究分离过程中分离设备的（共性规律）。
2. 简答题（1）列出5 种使用ESA 和5 种使用MSA 的分离操作。
答：属于ESA 分离操作的有精馏、萃取精馏、吸收蒸出、再沸蒸出、共沸精馏。
属于MSA 分离操作的有萃取精馏、液-液萃取、液-液萃取（双溶剂）、吸收、吸附。
（2）比较使用ESA与MSA 分离方法的优缺点。
答：当被分离组分间相对挥发度很小，必须采用具有大量塔板数的精馏塔才能分离时，就要考虑采用萃取精馏（MSA ），但萃取精馏需要加入大量萃取剂，萃取剂的分离比较困难，需要消耗较多能量，因此，分离混合物优先选择能量媒介（ESA）方法。
（3）气体分离与渗透蒸发这两种膜分离过程有何区别？答：气体分离与渗透蒸发式两种正在开发应用中的膜技术。
